Schneider

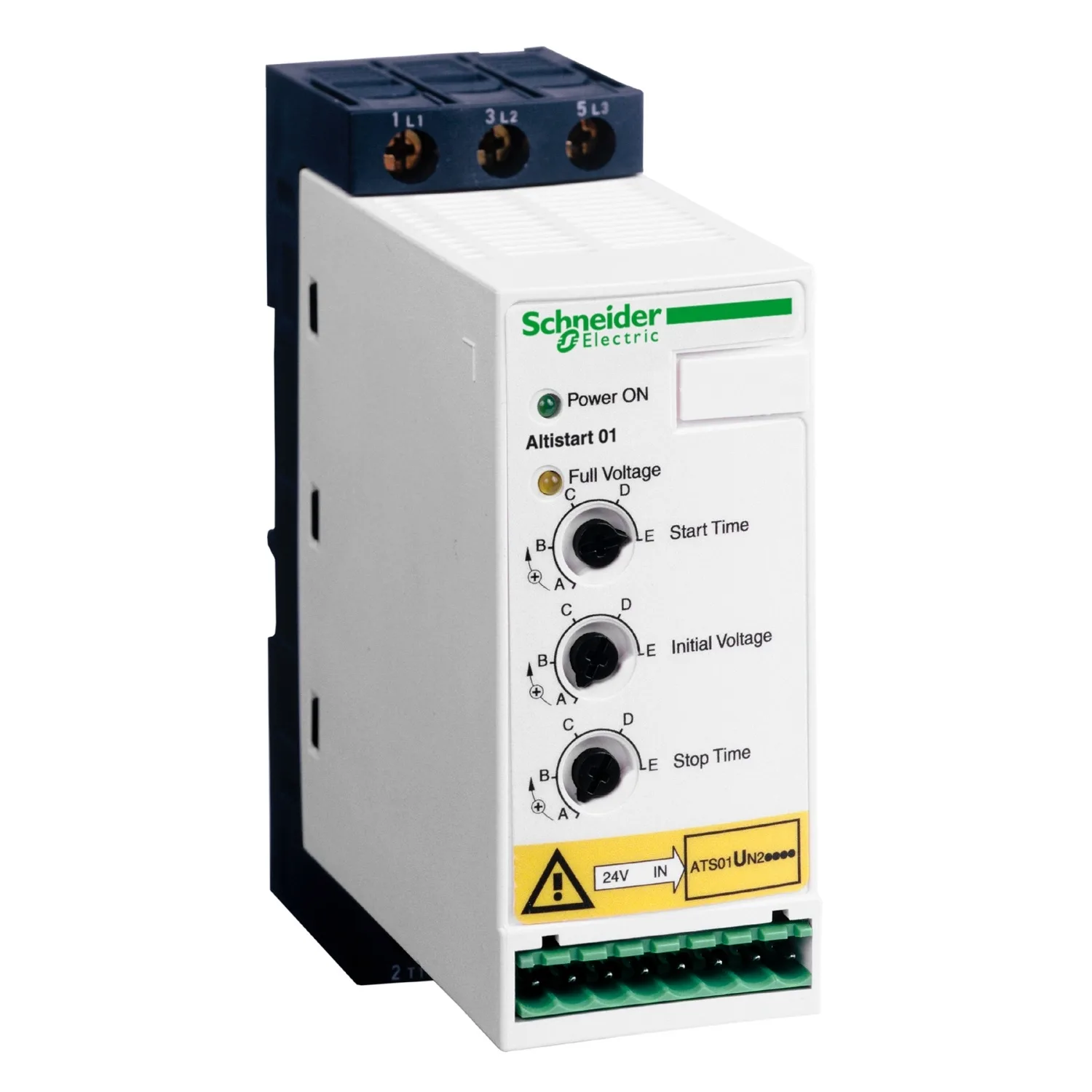

ATS01N212QN - Otomasyon modülü: yolverici; DIN ray montajı için; 5.5kW; 12A
Schneider ATS01N212QN, Otomasyon modülü: yolverici; DIN ray montajı için; 5.5kW; 12A. Kategori: Altistart 01. Stokta.
- Referans Kodu:ATS01N212QN
- Üretici / Marka:Schneider
- Stok Durumu:Stokta (17 Adet) ✅
- Fiyat:280,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Altistart 01
- Ürün Varış Yeri
- Asenkron motorlar
- Ürün Ya Da Bileşen Tipi
- Yumuşak yolverici
- Ürüne Özel Uygulama
- Basit makine
Ürün Açıklaması
- Bu DIN rayı montajlı yumuşak yol Transmiter, konveyörler, konveyör bantlar, pompalar, fanlar, kompresörler, otomatik kapılar ve geçitler, küçük vinçler ve kayış tahrikli makineler gibi basit makinelerde sorunsuz çalıştırma sağlamak üzere tasarlanmıştır
- 45 mm genişliğindedir, bu onu piyasadaki en küçük hafif marşlarından biri yapar; neredeyse her yere kurulabilir
- Entegre baypasa sahiptir, bu gürültüyü azaltır ve ısı kaybını azaltır
- Yalnızca 2 ayarla basit kurulum: uzman olmayan kişiler tarafından da yapılandırılabilir
- Makinalarınız için sorunsuz kalkış sağlar, mekanik stresleri önler ve kullanım ömürlerini uzatır.
Başlıca Özellikler
- Pompalarınız, fanlarınız, kompresörleriniz ve makineleriniz için sorunsuz çalıştırma sağlar
- Mekanik gerilimlerden kaçının ve hizmet ömürlerini uzatın
- Kademeli başlatma, motorların başlatma ve durdurma sesini sınırlar
- İş yerindeki operatörler için işitme rahatsızlığını azaltır
- Piyasadaki en küçük yumuşak marşlardan biri; neredeyse her yere kurulabilir
Teknik Özellikler
Ana13
| Ürün Serisi | Altistart 01 |
|---|---|
| Ürün Varış Yeri | Asenkron motorlar |
| Ürün Ya Da Bileşen Tipi | Yumuşak yolverici |
| Ürüne Özel Uygulama | Basit makine |
| Ürün Grubu | ATS01 |
| Fazların Ağ Sayısı | 3 faz |
| [Us] Nominal Besleme Gerilimi | 380...415 V - 10...10 % |
| Motor Gücü KW | 5,5 kW, 3 faz -de 380...415 V |
| IcL Yolverici Değeri | 12 A |
| Kullanım Kategorisi | AC-53B 'e uygunEN/IEC 60947-4-2 |
| Akım Tüketimi | 60 A nominal yükte |
| Başlatma Tipi | Gerilim rampası ile yolverme |
| W Cinsinden Güç Dağılımı | 4 W tam yükte ve yolverme sonunda; 124 W geçici durumda |
Tamamlayıcı30
| Montaj Stili | Soğutma bloklu |
|---|---|
| Kullanılabilir İşlev | Entegre bypas |
| Besleme Gerilimi Limitleri | 342…456 V |
| Besleme Frekansı | 50...60 Hz - 5...5 % |
| Şebeke Frekansı | 47,5...63 Hz |
| Çıkış Gerilimi | <= güç besleme gerilimi |
| Kontrol Devresi Gerilimi | Yolvericide dahili olarak bulunur |
| Yolverme Süresi | 1 ile 10 sn arasında ayarlanabilir |
| Yavaşlama Süresi Semb | 1 ile 10 sn arasında ayarlanabilir |
| Yolverme Torku | Motorun yolverme momentinin %30...80’i doğrudan hat beslemesine bağlıdır |
| Dijital Giriş Tipi | Lojik (LI1, LI2, BOOST) durdurma, çalıştırma ve güçlendirme yolverme fonksiyonları <= 8 mA 27 kOhm |
| Dijital Giriş Gerilimi | 24...40 V |
| Dijital Giriş Lojiği | Pozitif LI1, LI2, BOOST 0 Durumunda: 13 V, >= 0.5 mA |
| Dijital Çıkış Akımı | 2 A DC-13; 3 A AC-15 |
| Dijital Çıkış Tipi | Açık kollektör lojiki LO1 yolverme sinyalinin sonu; Röle çıkışları R1A, R1C NA |
| Dijital Çıkış Gerilimi | 24 V (gerilim limitleri: 6...30 V) açık kollektör lojiki |
| Minimum Anahtarlama Akımı | 10 mA -de 6 V DC için röle çıkışları |
| Maksimum Anahtarlama Akımı | Röle çıkışları: 2 A -de 250 V AC cos phi = 0,5 ve L/R = 20 ms endüktif yük; Röle çıkışları: 2 A -de 30 V DC cos phi = 0,5 ve L/R = 20 ms endüktif yük |
| Ekran Tipi | 1 LED (yeşil) için yolverici başlatıldı; 1 LED (sarı) için nominal gerilime erişildi |
| Sıkma Torku | 1,9…2,5 N.m; 0,5 N.m |
| Elektrikli Bağlantı | 4 mm vida kelepçesi terminali - sert 1 1...10 mm² AWG 8 güç devresi; Vida konnektörü - sert kablo uçsuz 1 0,5...2,5 mm² AWG 14 kontrol devresi; 4 mm vida kelepçesi terminali - sert 2 1...6 mm² AWG 10 güç devresi; Vida konnektörü - sert 2 0,5...1 mm² 17 AWG kontrol devresi; Vida konnektörü - esnek Kablo uçlu 1 0,5...1,5 mm² AWG 16 kontrol devresi; 4 mm vida kelepçesi terminali - esnek kablo uçsuz 1 |
| İşaretleme | CE |
| Çalışma Konumu | Dikey +/- 10 derece |
| Yükseklik | 124 mm |
| Genişlik | 45 mm |
| Derinlik | 131 mm |
| Ürün Ağırlığı | 0,42 kg |
| Uyumluluk Kodu | ATS01N2 |
| Güç Araligi | 4…6 kW -de 380…440 V 3 faz |
| Motor Yolverici Tipi | Yumuşak yolverici |
Ortam11
| Elektromanyetik Uyumluluk | Iletimli ve yayılmalı emisyonlar seviye B conforming to CISPR 11; Iletimli ve yayılmalı emisyonlar seviye B conforming to IEC 60947-4-2; Sönen salınım dalgaları seviye 3 conforming to IEC 61000-4-12; Elektrostatik deşarj seviye 3 conforming to IEC 61000-4-2; EMC bağışıklığı seviye 3 conforming to TR 50082-1; EMC bağışıklığı seviye B conforming to EN 50082-2; Harmonikler seviye 3 conforming to IEC |
|---|---|
| Standartlar | EN/IEC 60947-4-2 |
| Ürün Sertifikaları | CCC; UL; GOST; CSA; C-Tick |
| IP Koruma Derecesi | IP20 |
| Kirletme Derecesi | 2 'e uygunEN/IEC 60947-4-2 |
| Titreşim Direnci | 1 gn (f= 13…150 Hz) conforming to EN/IEC 60068-2-6; 1,5 mm tepeden tepeye (f= 3…13 Hz) conforming to EN/IEC 60068-2-6 |
| Darbe Dayanımı | 15 gn için 11 ms 'e uygunEN/IEC 60068-2-27 |
| Bağıl Nem | 5…95 % yoğuşma veya damlayan su olmadan 'e uygunEN/IEC 60068-2-3 |
| Çalışma İçin Ortam Hava Sıcaklığı | -10…40 °C (olmadan); 40…50 °C (°C başına % 2 akım düşüşüyle) |
| Depolama İçin Ortam Hava Sıcaklığı | -25…70 °C 'e uygunEN/IEC 60947-4-2 |
| Çalışma Yüksekliği | <= 1000 m olmadan; > 1000 m ek 100 m başına % 2,2 akım düşüşüyle |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 5,500 cm |
| Package 1 Width | 15,200 cm |
| Package 1 Length | 17,500 cm |
| Paket Ağırlığı (Lbs) | 525,000 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 14 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 7,842 kg |
| Unit Type Of Package 3 | P06 |
| Number Of Units İn Package 3 | 112 |
| Package 3 Height | 75,000 cm |
| Package 3 Width | 60,000 cm |
| Package 3 Length | 80,000 cm |
| Package 3 Weight | 74,012 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
