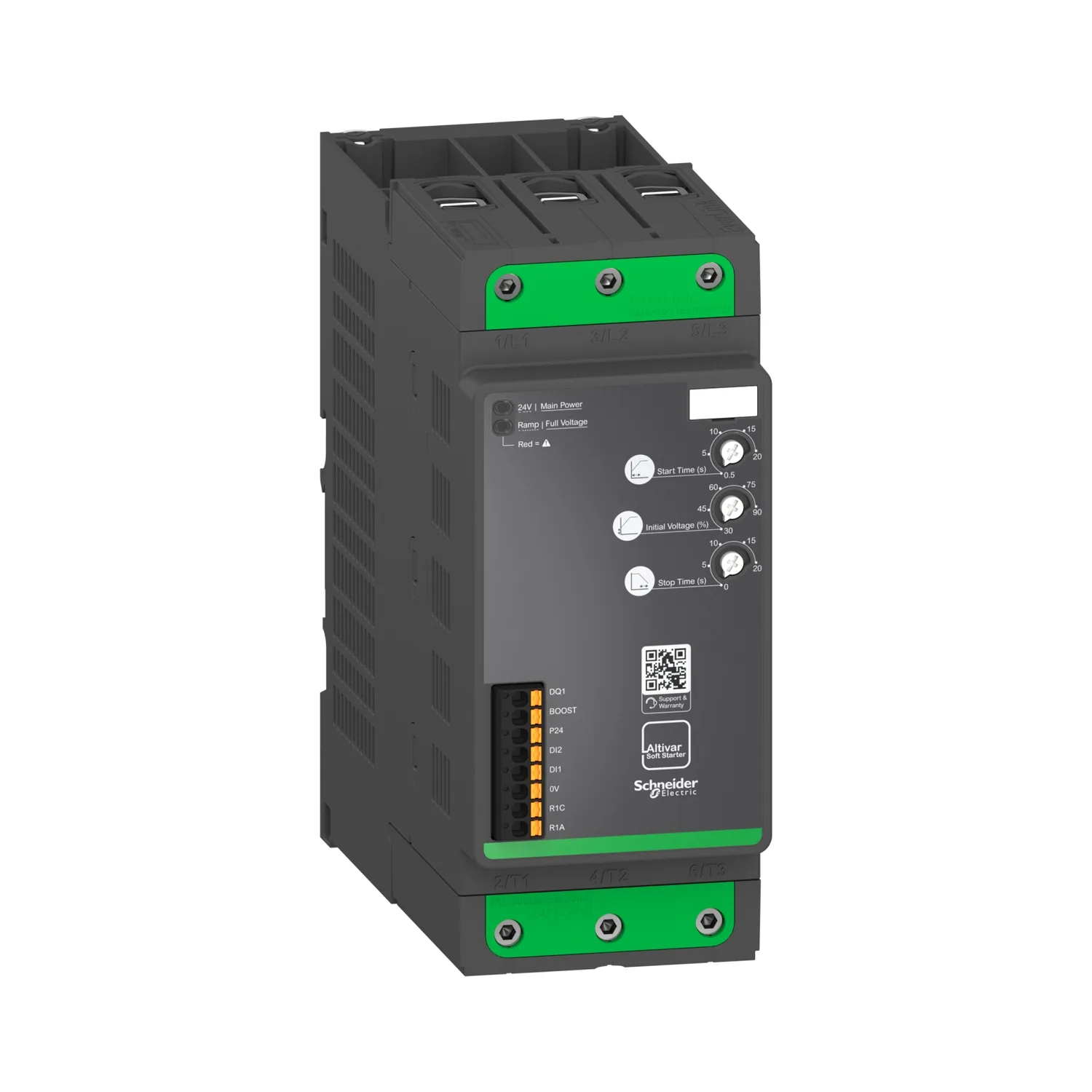

ATS130N2C11LT - Altivar Soft Starter ATS130 105A 200 to 480V
Schneider ATS130N2C11LT, Altivar Soft Starter ATS130 105A 200 to 480V. Kategori: Altivar Yumuşak Yolvericiler ATS130. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:ATS130N2C11LT
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:1.570,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Altivar Soft Starter ATS130
- Ürün Ya Da Bileşen Tipi
- Yumuşak yolverici
- Ürün Varış Yeri
- Asenkron motorlar
- Ürüne Özel Uygulama
- Basit makine
Ürün Açıklaması
Bu yumuşak yol verici, 200 ila 480 V arasında beslenen asenkron motorları çalıştırmak ve durdurmak için tasarlanmış Altivar Soft Starter ATS130 serisine aittir. Normal görevde 105A işletme anma akımına sahip olup, şebeke gerilimine bağlı olarak 30 ile 55kW arasında motora güç sağlamaktadır. Kompakt yapısıyla kontrol paneli tasarımında mekanik ve elektriksel esneklik sağlar. ATS130 önleyici bakım gerektirmez ve özellikle TeSys Deca motor devre kesicisi ile birlikte kullanıldığında optimize edilmiş motor yönetimine olanak tanır. Yıllık kablo sıkma ihtiyacını ortadan kaldıran Everlink güç terminalleri ve yaylı kontrol terminalleri ile tasarlanmıştır. Bu yumuşak yol verici, TeSys Deca çerçeve 4 motor devre kesicisiyle aynı genişliğe (80 mm) sahiptir; ATS130 Yumuşak Motor Yol Vericisinin yapımına olanak sağlar. Boyutları 80mm (genişlik) x 180mm (derinlik) x 222 mm (yükseklik) olup ağırlığı ise 2,06kg'dır. Altivar Soft Starter ATS130 pompalar, fanlar, kompresörler, konveyörler ve diğer basit makinelere hitap edecek şekilde tasarlanmıştır. IEC/EN60947-4-1 standardına uygundur ve CE, EAC, UKCA, CCC ve RCM sertifikalarına sahiptir. TeSys Deca çerçeve 4 motorlu devre kesiciyi ATS130'un üstüne monte etmek için bir sabitleme kiti veya saat başına başlatma sayısını artırmak için bir soğutma fanı eklemek mümkündür. ATS130 yumuşak yol vericiler, arka plakaya veya DIN rayına yan yana monte edilebilir ve 200 mm derinliğindeki bir kabinete uyumludur. Altivar Soft Starter ATS130 serisi, önleyici bakım gerektirmez ve tasarım, üretim ve devreye alma sırasında operasyonel verimliliği artırır. Ecolabel Green Premium uyumlu bu seri, mevcut direktif ve düzenlemelerin ötesinde çevresel hususları dikkate alarak tasarlanmıştır ve RoHS ve REACH ile uyumludur.

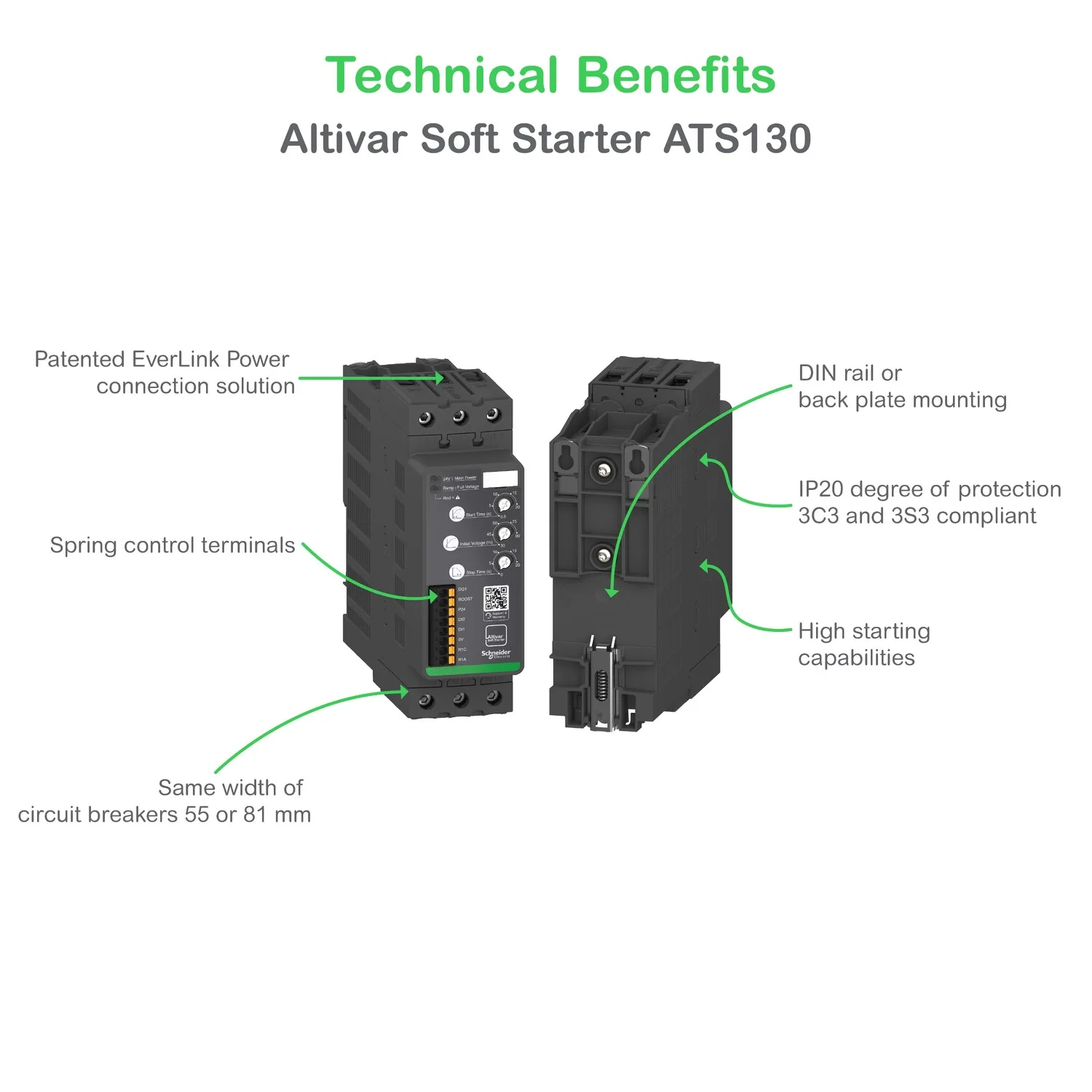

Başlıca Özellikler
- Tasarım optimizasyonuna ve zaman tasarrufuna olanak tanır
- Optimize edilmiş motor yönetimi (TeSys Deca motor devre kesicisi ile)
- Önleyici bakım gerektirmez
- Montaj ve kablolama sırasında operasyonel verimliliği artırın
- Standart olarak genişletilebilen yüksek başlatma kabiliyeti
Teknik Özellikler
Ana15
| Ürün Serisi | Altivar Soft Starter ATS130 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Yumuşak yolverici |
| Ürün Varış Yeri | Asenkron motorlar |
| Ürüne Özel Uygulama | Basit makine |
| Ürün Grubu | ATS130 |
| Fazların Ağ Sayısı | 3 faz |
| Kullanım Kategorisi | AC-53A |
| Ue Power Supply Voltage | 200...480 V % - 15...10 |
| Power Supply Frequency | 50...60 Hz +/- 5 Hz |
| [Ie] Nominal Çalışma Akımı | 105 A in line 40 °C) |
| Service Factor At Ie | 100 |
| Eğitim Faaliyeti | Yanlış |
| IP Koruma Derecesi | IP20 |
| Motor Gücü KW | 30 kW -de 230 V normal şart; 55 kW -de 400 V normal şart; 55 kW -de 440 V normal şart |
| Motor Gücü Hp | 30 hp -de 200 V normal şart; 30 hp -de 208 V normal şart; 40 hp -de 230 V normal şart; 75 hp -de 460 V normal şart; 75 hp -de 480 V normal şart |
Tamamlayıcı38
| Overload Current Profile | 300 % Ie for 5 s |
|---|---|
| Yüklü Faktör | 70 % |
| Operating Cycles/hour | 10 cyc/h |
| Minimum Motor Current | 20 % Ie |
| Cihaz Bağlantısı | In line |
| [Us] Control Circuit Voltage | 24 V DC +/- 10 % |
| Control Power | 21.6 W starting and stopping; 3 W steady state |
| Entegre Motor Aşırı Yük Koruması | Yanlış |
| Koruma Tipi | Faz hatası: mains; Termal koruma: yolverici; Bypass error: yolverici; Control voltage Us: yolverici |
| [In] Rated Current Pwr Loss Specifctn | 105 A |
| Güç Kaybı Statik Akımı Bağımsız | 3 W |
| Aygıt Başına Güç Kaybı Akıma Bağlı | 27 W |
| Power Loss During Starting | 703 W 300 % Ie |
| Standartlar | EN/IEC 60947-4-2; UL 60947-4-2; IEC 60664-1 |
| Ürün Sertifikaları | CE; UKCA; CCC; RCM; EAC; UL |
| İşaretleme | CE; CCC; UKCA; RCM; EAC |
| Kontrol Devresi Gerilimi | 24 V DC |
| Dijital Giriş Sayısı | 3 |
| Dijital Giriş Tipi | (DI) digital input, 10 kOhm; (DI2) digital input, 10 kOhm; (BOOST) digital input, 10 kOhm |
| Giriş Uyumluluğu | Dijital giriş seviye 1 PLC 'e uygunEN/IEC 61131-2 |
| Dijital Giriş Lojiği | Digital input 0 Durumunda: 0... 13 V, >= 0.5 mA |
| Röle Çıkış Sayısı | 1 |
| Röle Çıkış Tipi | Röle çıkışları R1A, R1C NA |
| Minimum Anahtarlama Akımı | 2,5 mA -de 24 V DC için röle çıkışları |
| Maksimum Anahtarlama Akımı | Direnç yükü üzerinde for röle çıkışları : 1 A 250 V AC 400000 cycles; Direnç yükü üzerinde for röle çıkışları : 1 A 30 V DC 400000 cycles; Endüktif yük üzerinde for röle çıkışları : 1 A 250 V AC cos phi = 0,4 100000 cycles; Endüktif yük üzerinde for röle çıkışları : 1 A 30 V DC cos phi = 0,4 100000 cycles |
| Dijital Çıkış Sayısı | 1 |
| Dijital Çıkış Tipi | Non programmable digital output DQ1 <= 30 V 200 mA |
| Ekran Tipi | 1 LED (yeşil) için control power energized; 1 LED (yellow and red) için motor operation phases, errors |
| Görüntü Ekranı Kullanılabilir | Yanlış |
| Çalışma Konumu | Vertical +/- 30 degree |
| Yükseklik | 197 mm |
| Genişlik | 81 mm |
| Derinlik | 180 mm |
| Ürün Ağırlığı | 2,3 kg |
| ASI İçin Destek Protokolü | Doğru |
| Kullanılabilir İşlev | Deceleration voltage ramp; Boost |
| İnternal Bypass | Doğru |
| Material Declaration | Doğru |
Ortam19
| Kirletme Derecesi | Seviye 2 |
|---|---|
| Environmental Class (during Operation) | Without salt mist: 3C3 'e uygunIEC 60721-3-3; 3S3 'e uygunIEC 60721-3-3 |
| Nominal Yıldırım Darbe Dayanım Gerilimi (Up) | 4 kV |
| [Ui] Nominal Yalıtım Voltajı | 480 V |
| Elektromanyetik Uyumluluk | Iletimli ve yayılmalı emisyonlar seviye B conforming to IEC 60947-4-2; Short voltage interruptions seviye 3 conforming to IEC 61000-4-11; Elektrostatik deşarj seviye 2 conforming to IEC 61000-4-2; Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 1 conforming to IEC 61000-4-3; Elektrik hızlı geçici/patlama bağışıklık testi seviye 2 conforming to IEC 61000-4-4; Oscillatory wave |
| Çalışma İçin Ortam Hava Sıcaklığı | -10…40 °C (olmadan); 40…60 °C (°C başına % 2 akım düşüşüyle) |
| Depolama Ortam Koşulları | -25…70 °C |
| Pil Tasarım Ömrü | -40…70 °C |
| Çalışma Yüksekliği | 0...1000 m olmadan; 1000...4000 m her 100 m için %1 |
| Bağıl Nem | 5…95 % non condensing without dripping water 'e uygunIEC 60068-2-3 |
| Titreşimsel Stres Altında Maksimum Hızlanma (çalışma Sırasında) | 9...200 Hz²de 10 m/sn |
| Titreşimli Yük Altında Maksimum Hızlanma (depolama Sırasında) | 9...200 Hz²de 10 m/sn |
| Titreşimli Yük Altında Maksimum Hızlanma (taşıma Sırasında) | 9...200 Hz²de 10 m/sn |
| Titreşimli Yük Altında Maksimum Sapma (çalışma Sırasında) | 3 mm at 2-9 Hz |
| Titreşimli Yük Altında Maksimum Sapma (depolama Sırasında) | 3 mm at 2-9 Hz |
| Titreşimli Yük Altında Maksimum Sapma (taşıma Sırasında) | 3 mm at 2-9 Hz |
| Darbe Etkisi Altında Maksimum Hızlanma (çalışma Sırasında) | 100 m/sn² 11 ms'de |
| Darbe Yükü Altında Maksimum Hızlanma (depolama Sırasında) | 100 m/sn² 11 ms'de |
| Darbe Yükü Altında Maksimum Hızlanma (taşıma Sırasında) | 100 m/sn² 11 ms'de |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 9,300 cm |
| Package 1 Width | 27,000 cm |
| Package 1 Length | 28,000 cm |
| Paket Ağırlığı (Lbs) | 2,548 kg |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 3 |
| Package 2 Height | 30 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 8,197 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
