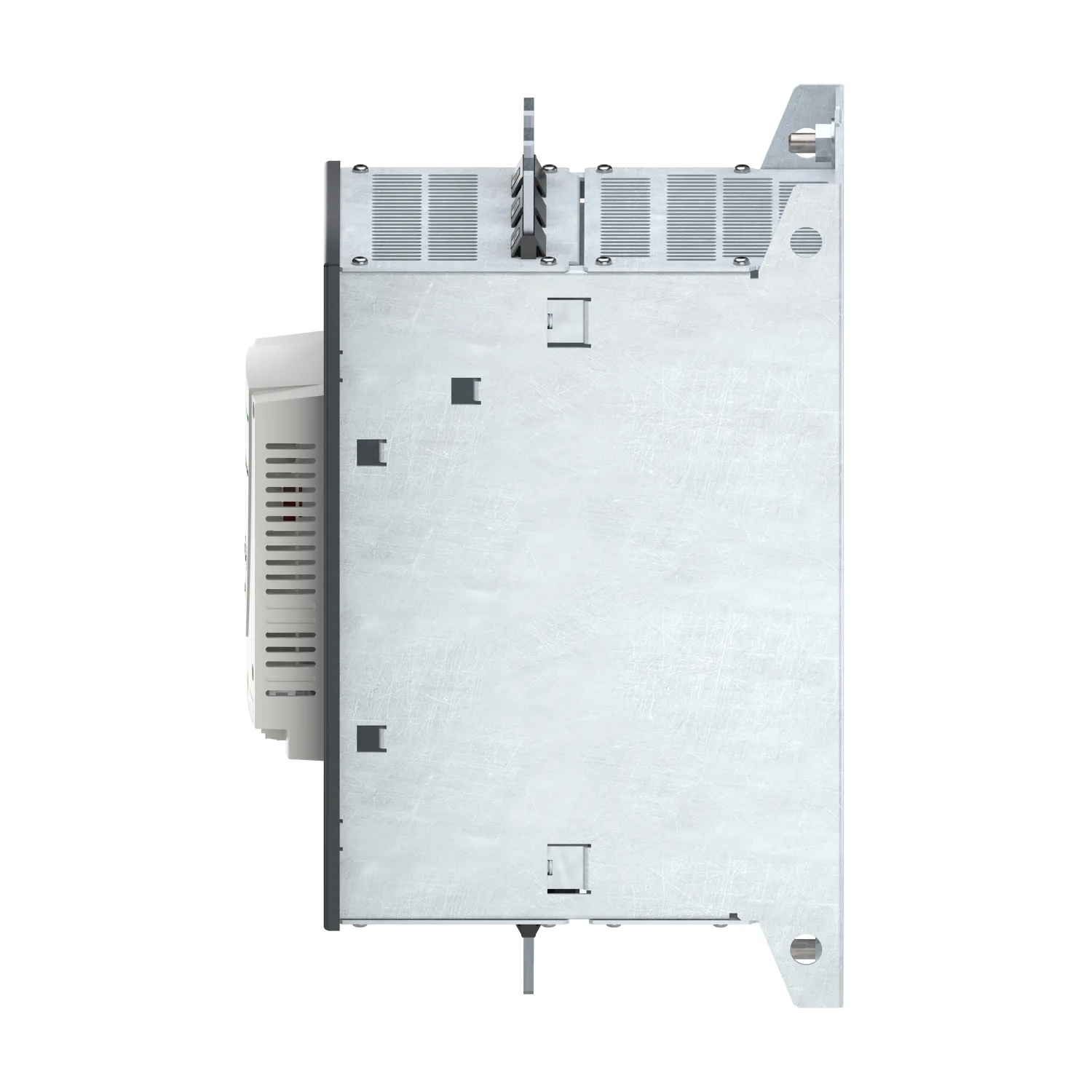

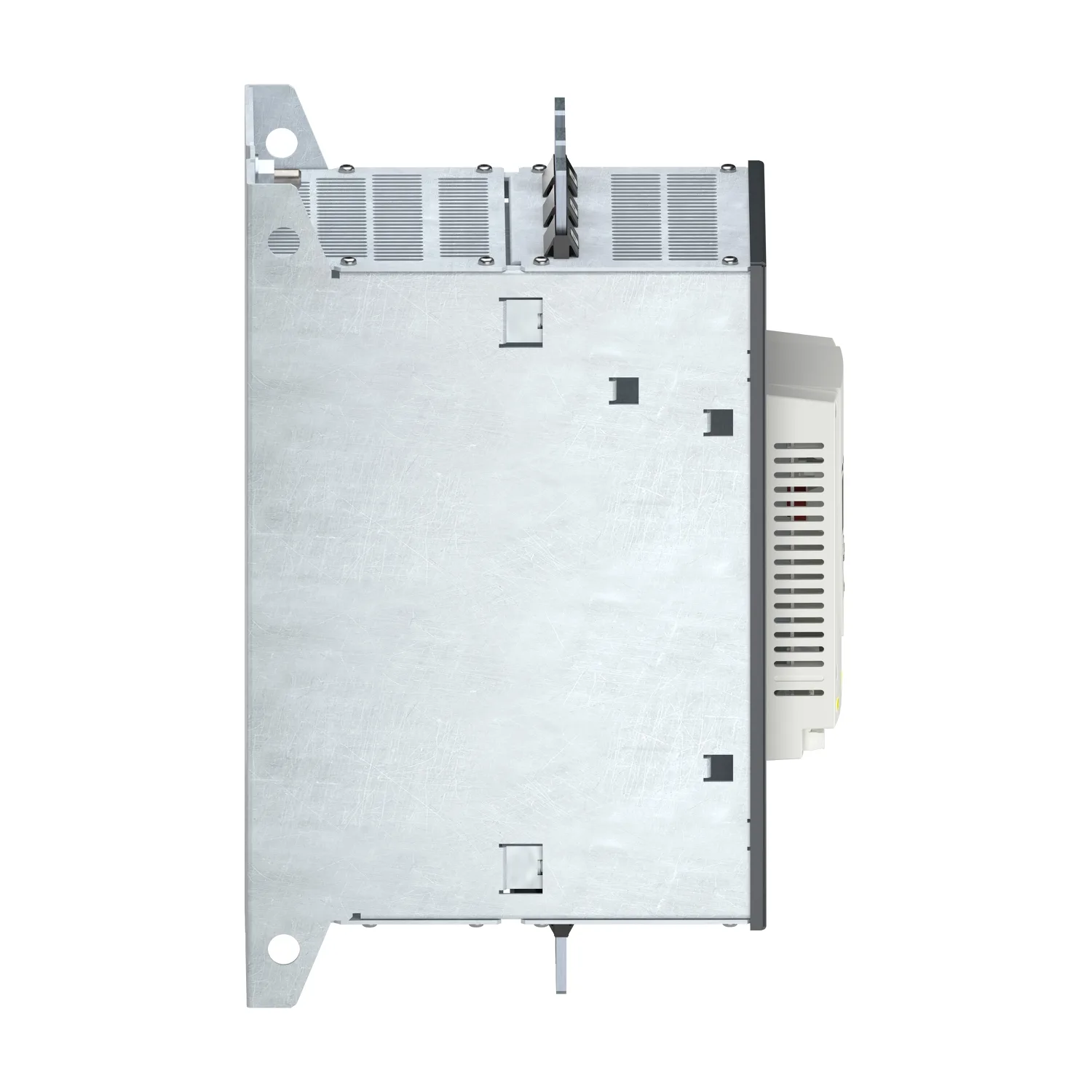

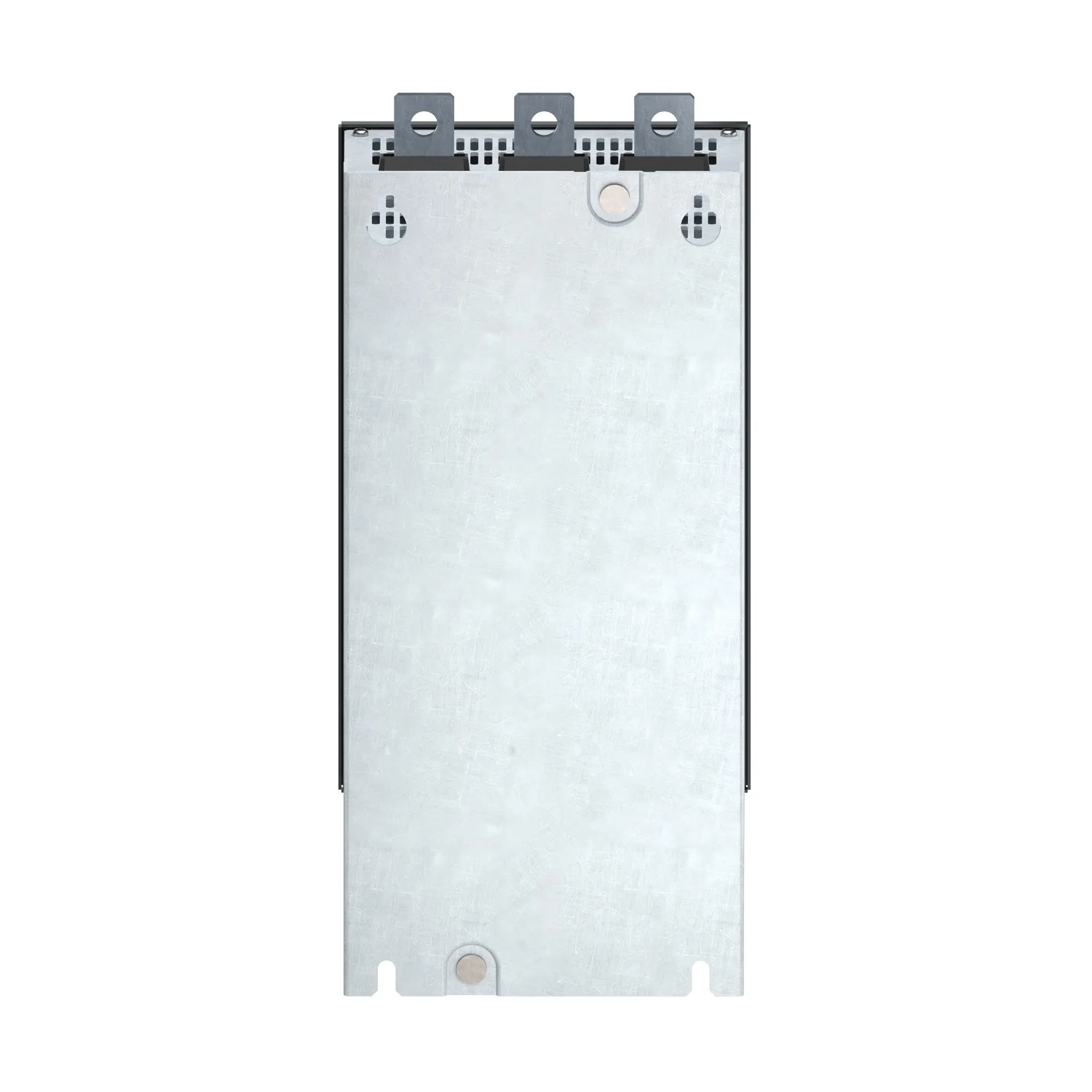

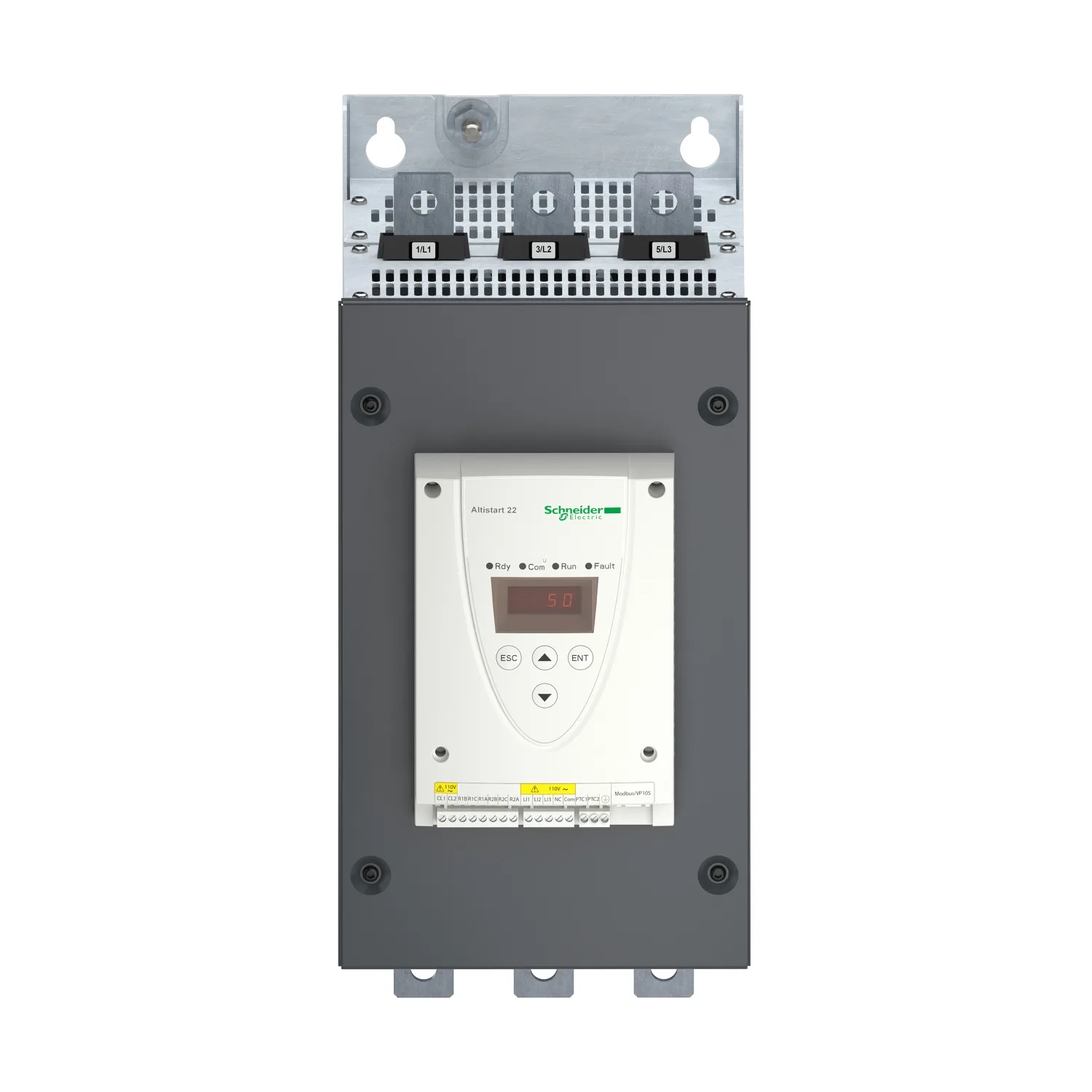

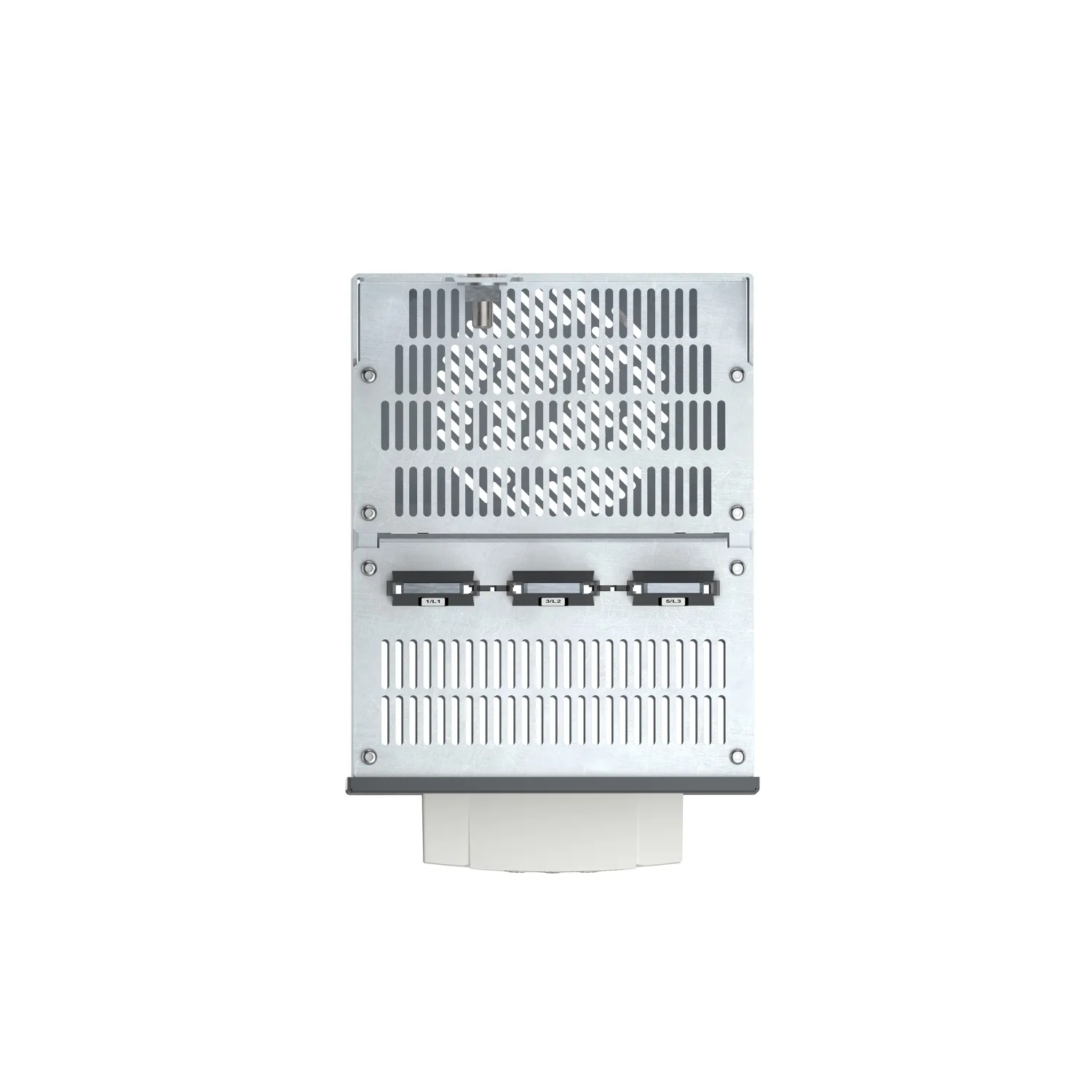

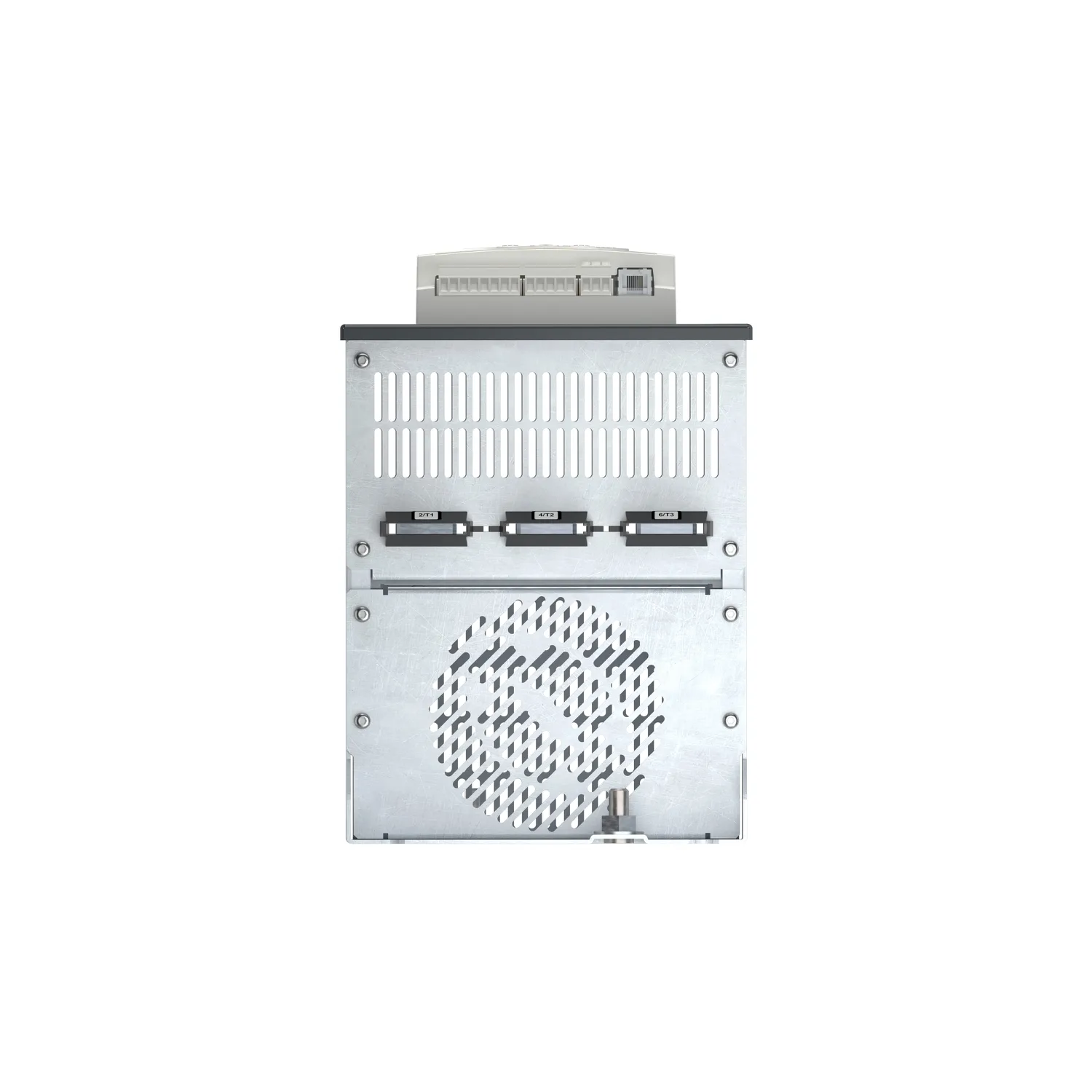

ATS22C41Q - Otomasyon modülü: yumuşak yol verici; DIN rayına montaj için; 220kW; 410A
Schneider ATS22C41Q, Otomasyon modülü: yumuşak yol verici; DIN rayına montaj için; 220kW; 410A. Kategori: Altistart 22. Stokta.
- Referans Kodu:ATS22C41Q
- Üretici / Marka:Schneider
- Stok Durumu:Stokta (1 Adet) ✅
- Fiyat:7.230,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Altistart 22
- Ürün Ya Da Bileşen Tipi
- Yumuşak yolverici
- Ürün Varış Yeri
- Asenkron motorlar
- Ürüne Özel Uygulama
- Pompalar ve fanlar
Ürün Açıklaması
- Santrifüj ve pistonlu pompalar, fanlar, vidalı kompresörler ve malzeme taşıma ekipmanları gibi basit ve karmaşık makineler için tasarlanmıştır
- İnce form faktörü, çok yönlülüğü artırır, her türlü makinenin çerçevesine montaja izin verir
- Entegre baypasa sahiptir, bu gürültüyü azaltır ve ısı kaybını azaltır
- SoMove yazılımıyla uyumluluk, yapılandırmaların ve ayarların kolayca aktarılmasına olanak tanır, yani yedek parçalar hızla kurulabilir
- Makinalarınız için sorunsuz kalkış sağlar, mekanik stresleri önler ve kullanım ömürlerini uzatır.
Başlıca Özellikler
- Mekanik gerilimlerden kaçınarak ve hizmet ömürlerini uzatarak düzgün çalıştırma sağlama
- İş yerindeki operatörler için işitme rahatsızlığını azaltır
- İnce form faktörü çok yönlülüğü artırır
- Yedek parça stoklamak için daha az maliyet
- Zor veya yüksek torklu çalıştırmaların üstesinden gelin
Teknik Özellikler
Ana14
| Ürün Serisi | Altistart 22 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Yumuşak yolverici |
| Ürün Varış Yeri | Asenkron motorlar |
| Ürüne Özel Uygulama | Pompalar ve fanlar |
| Bileşen Adı | ATS22 |
| Fazların Ağ Sayısı | 3 faz |
| [Us] Nominal Besleme Gerilimi | 230...440 V % - 15...10 |
| Motor Gücü KW | 110 kW 230 V; 220 kW 400 V; 220 kW 440 V |
| Fabrika Ayarı Akımı | 388 A |
| W Cinsinden Güç Dağılımı | 177 W standart uygulamalar için |
| Kullanım Kategorisi | AC-53A |
| Başlatma Tipi | Moment kontrolü ile yolverme (akım 3,5 In ile sınırlandırılmıştır) |
| IcL Yolverici Değeri | 410 A için motor besleme hattında bağlantı standart uygulamalar için |
| IP Koruma Derecesi | IP00 |
Tamamlayıcı34
| Montaj Stili | Soğutma bloklu |
|---|---|
| Kullanılabilir İşlev | Dahili bypas |
| Besleme Gerilimi Limitleri | 195…484 V |
| Besleme Frekansı | 50...60 Hz - 10...10 % |
| Şebeke Frekansı | 45...66 Hz |
| Cihaz Bağlantısı | Motor delta terminallerine; Motor besleme hattında |
| Kontrol Devresi Gerilimi | 230 V % - 15...10 50/60 Hz |
| Kontrol Devresi Tüketimi | 20 W |
| Dijital Çıkış Sayısı | 2 |
| Dijital Çıkış Tipi | Röle çıkışları R1 230 V çalışıyor, alarm, açma, durdu, durmadı, başlatılıyor, hazır C/O; Röle çıkışları R2 230 V çalışıyor, alarm, açma, durdu, durmadı, başlatılıyor, hazır C/O |
| Minimum Anahtarlama Akımı | 100 mA -de 12 V DC (röle çıkışları) |
| Maksimum Anahtarlama Akımı | 5 A 250 V AC dirençli 1 röle çıkışları; 5 A 30 V DC dirençli 1 röle çıkışları; 2 A 250 V AC endüktif 0,4 20 ms röle çıkışları; 2 A 30 V DC endüktif 7 ms röle çıkışları |
| Dijital Giriş Sayısı | 3 |
| Dijital Giriş Tipi | (LI1, LI2, LI3) lojik, 5 mA 4,3 kOhm |
| Dijital Giriş Gerilimi | 24 V <= 30 V |
| Dijital Giriş Lojiği | Pozitif lojik LI1, LI2, LI3 0 Durumunda: 11 V, >= 5 mA |
| Çıkış Akımı | 0,4...1 Icl ayarlanabilir |
| PTC Prob Girişi | 750 Ohm |
| Haberleşme Port Protokolü | Modbus |
| Konnektör Tipi | 1 RJ45 |
| Haberleşme Veri Bağlantısı | Seri |
| Fiziksel Arayüz | RS485 çoklu priz |
| İletim Hızı | 4800, 9600 veya 19200 bps |
| Kurulu Cihaz | 31 |
| Koruma Tipi | Faz hatası: hat; Termal koruma: motor; Termal koruma: yolverici |
| İşaretleme | CE |
| Soğutmanın Tipi | Zorlamalı konveksiyon |
| Çalışma Konumu | Dikey +/- 10 derece |
| Yükseklik | 425 mm |
| Genişlik | 206 mm |
| Derinlik | 299 mm |
| Ürün Ağırlığı | 33 kg |
| Motor Power Range AC-3 | 110…220 kW -de 380…440 V 3 faz; 110…220 kW -de 200…240 V 3 faz |
| Motor Yolverici Tipi | Yumuşak yolverici |
Ortam11
| Elektromanyetik Uyumluluk | Iletimli ve yayılmalı emisyonlar seviye A conforming to IEC 60947-4-2; Sönen salınım dalgaları seviye 3 conforming to IEC 61000-4-12; Elektrostatik deşarj seviye 3 conforming to IEC 61000-4-2; Elektrik akımlarına bağışıklık seviye 4 conforming to IEC 61000-4-4; Yayılan radyo-elektrik parazitlerine bağışıklık seviye 3 conforming to IEC 61000-4-3; Gerilim/akım darbesi seviye 3 conforming to IEC 6100 |
|---|---|
| Standartlar | IEC 60947-4-2 |
| Ürün Sertifikaları | GOST; CCC; CSA; UL; C-Tick |
| Titreşim Direnci | 1 gn (f= 13…200 Hz) conforming to IEC 60068-2-6; 1,5 mm (f= 2…13 Hz) conforming to IEC 60068-2-6 |
| Darbe Dayanımı | 15 gn için 11 ms 'e uygunIEC 60068-2-27 |
| Gürültü Seviyesi | 56 dB |
| Kirletme Derecesi | Seviye 2 'e uygunIEC 60664-1 |
| Bağıl Nem | 0…95 % yoğuşma veya damlayan su olmadan 'e uygunIEC 60068-2-3 |
| Çalışma İçin Ortam Hava Sıcaklığı | -10…40 °C (olmadan); 40…60 °C (°C başına % 2,2 akım düşüşüyle) |
| Depolama Ortam Koşulları | -25…70 °C |
| Çalışma Yüksekliği | <= 1000 m olmadan; > 1000...< 2000 m ek 100 m başına % 2,2 akım düşüşüyle |
Paketleme üniteleri6
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 49,000 cm |
| Package 1 Width | 37,000 cm |
| Package 1 Length | 55,000 cm |
| Paket Ağırlığı (Lbs) | 26,800 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
