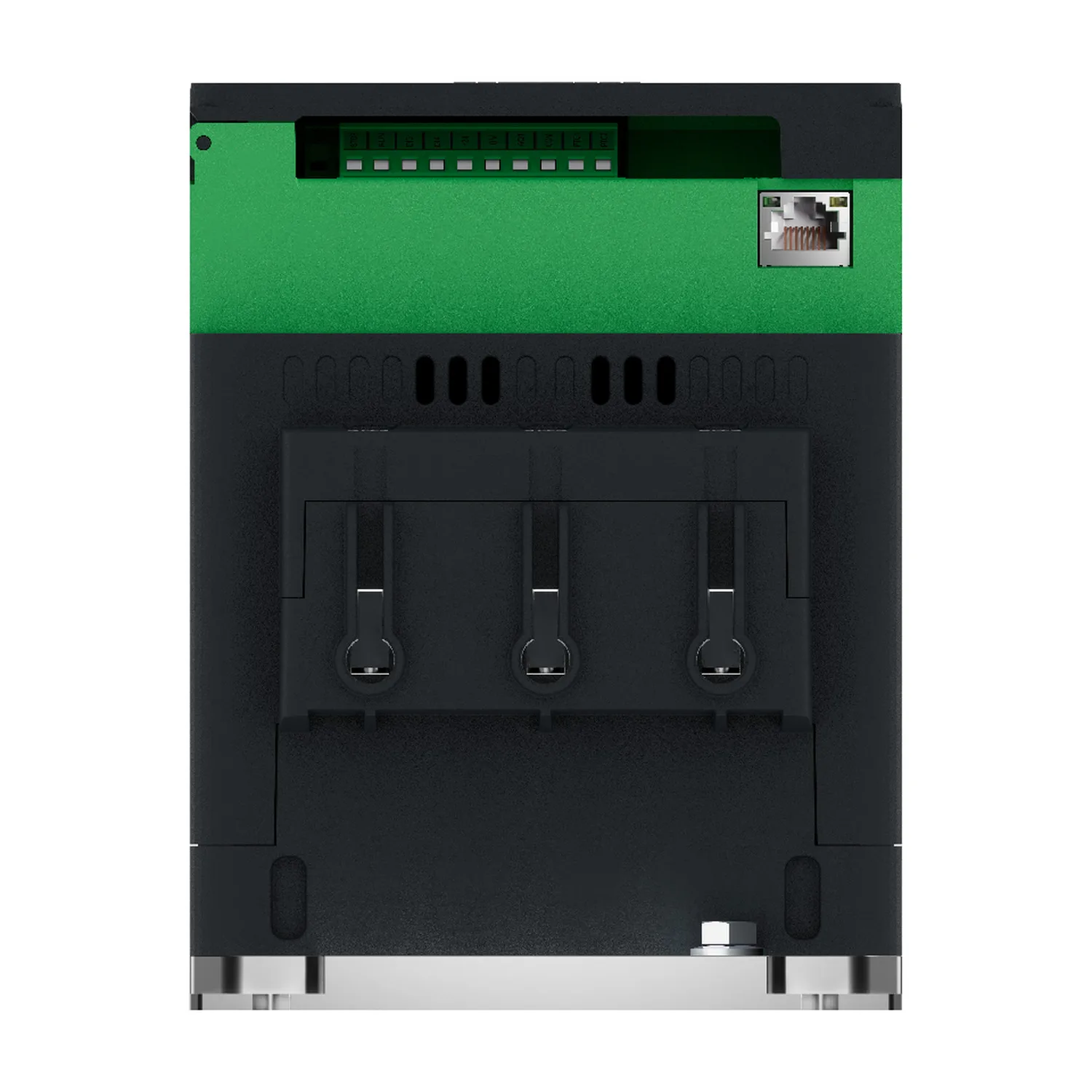

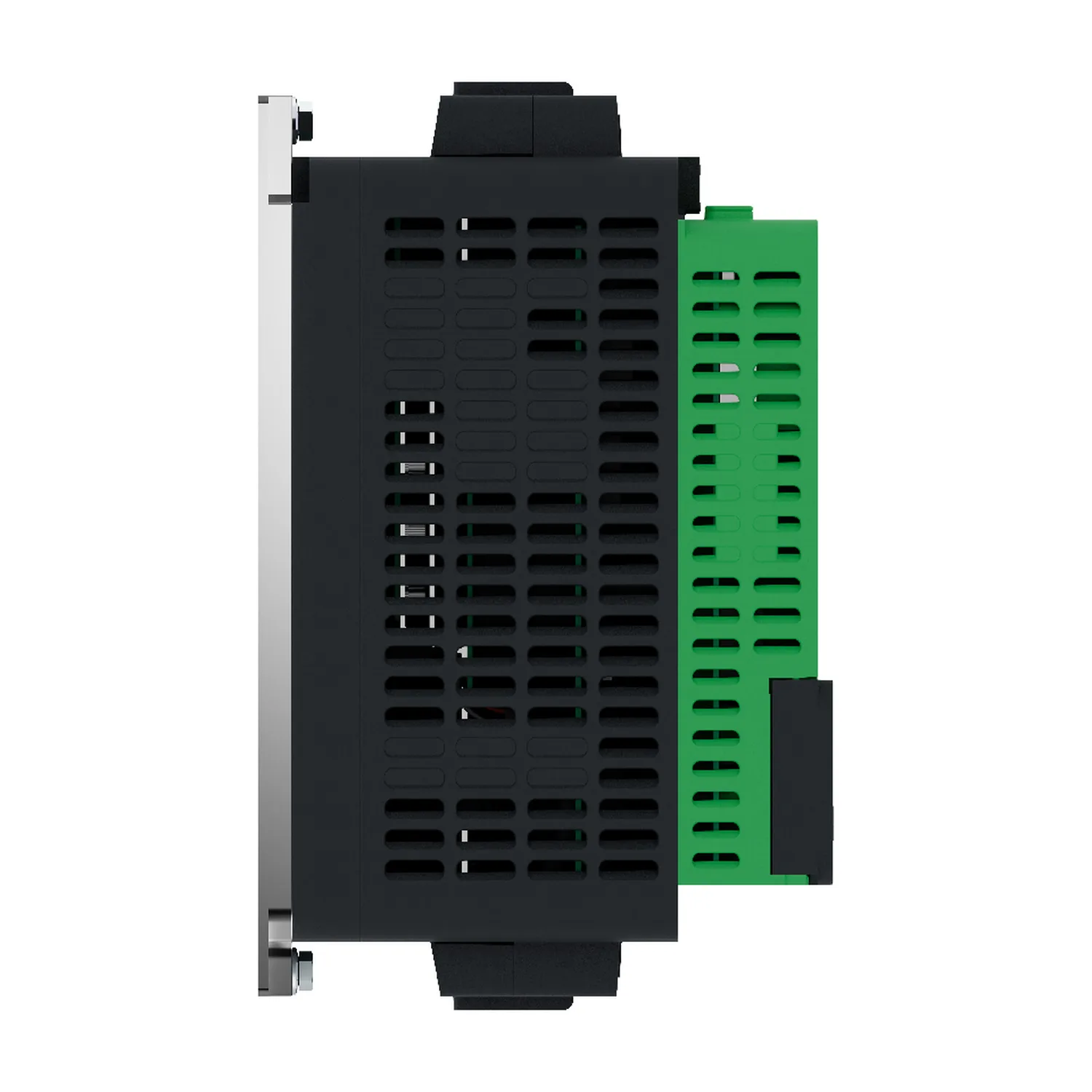

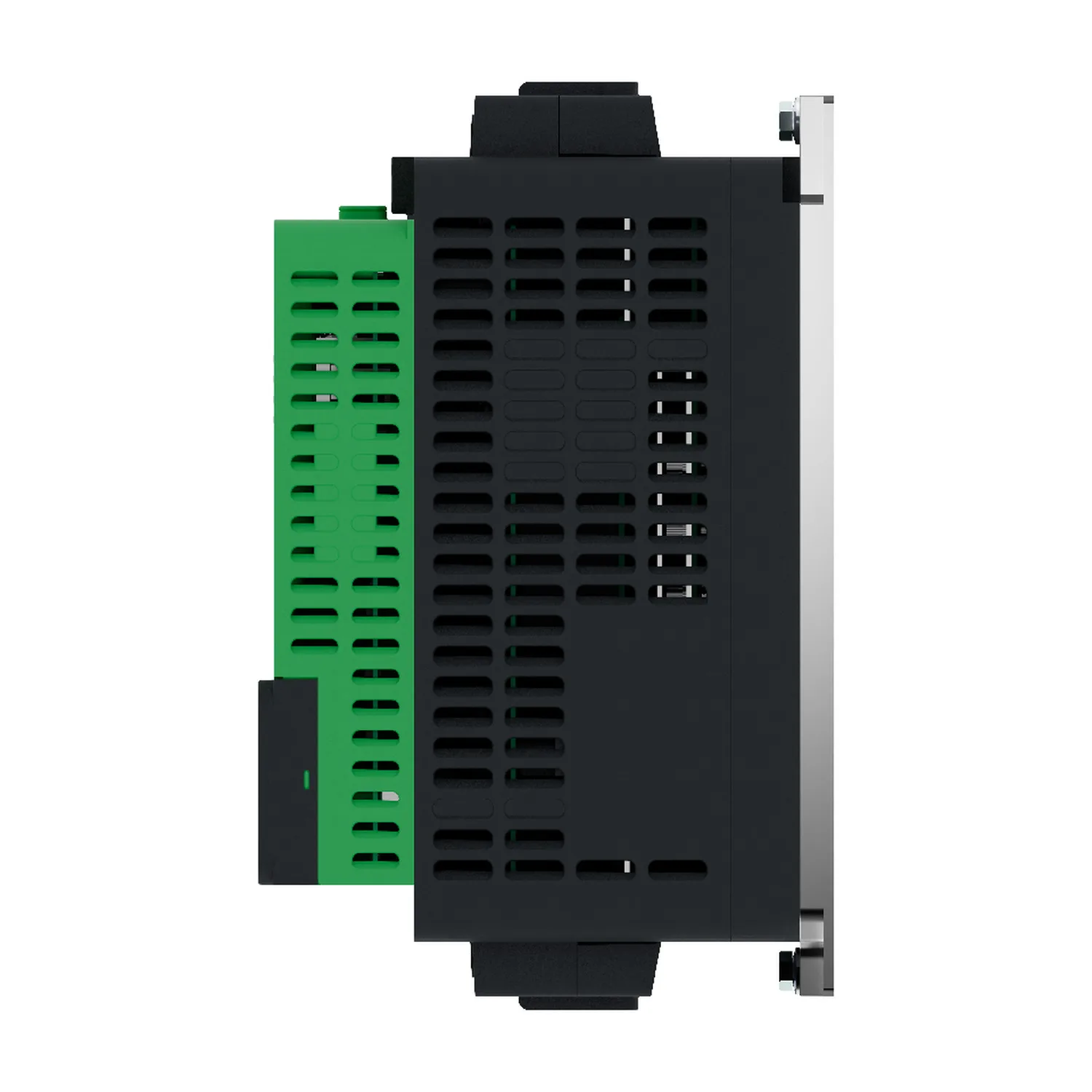

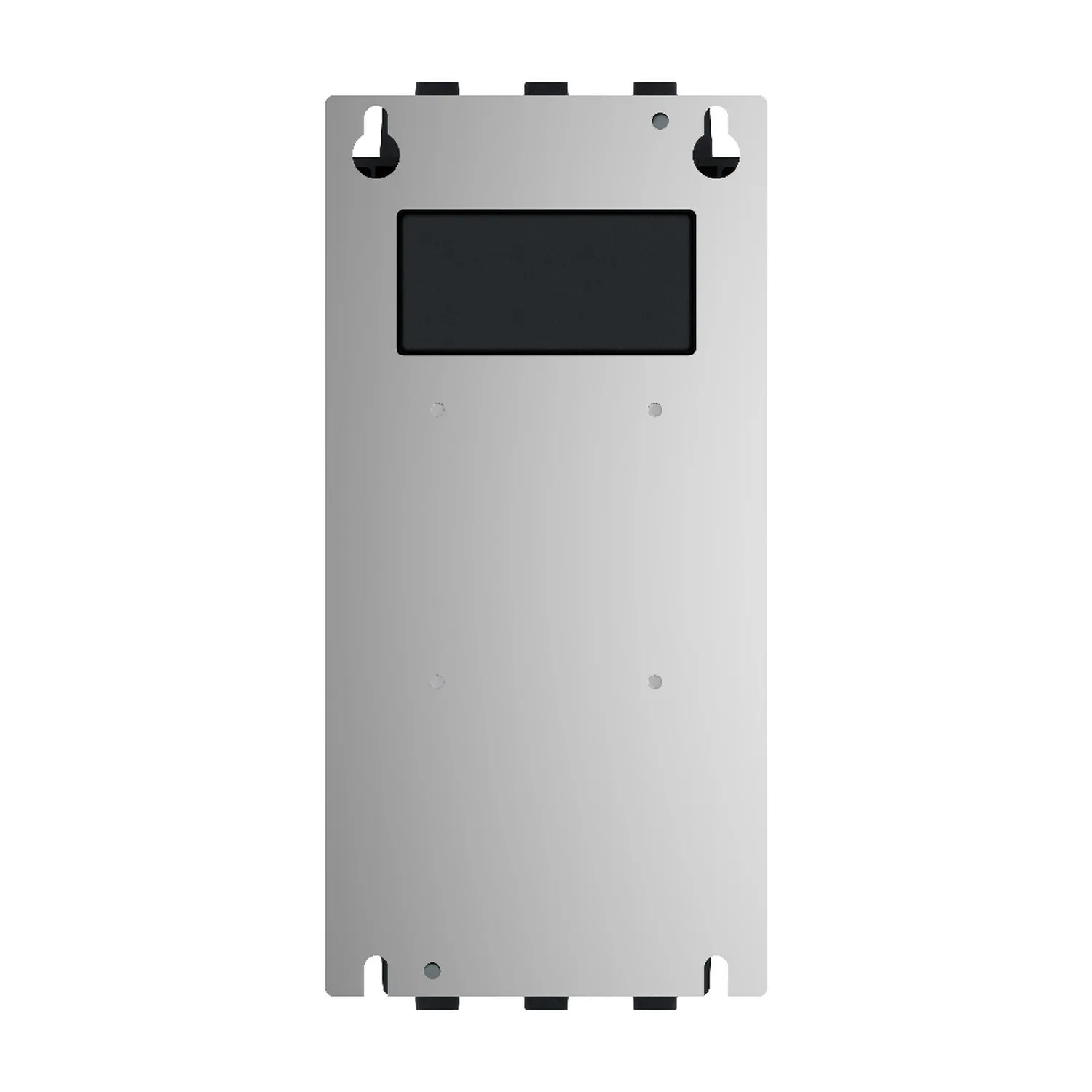

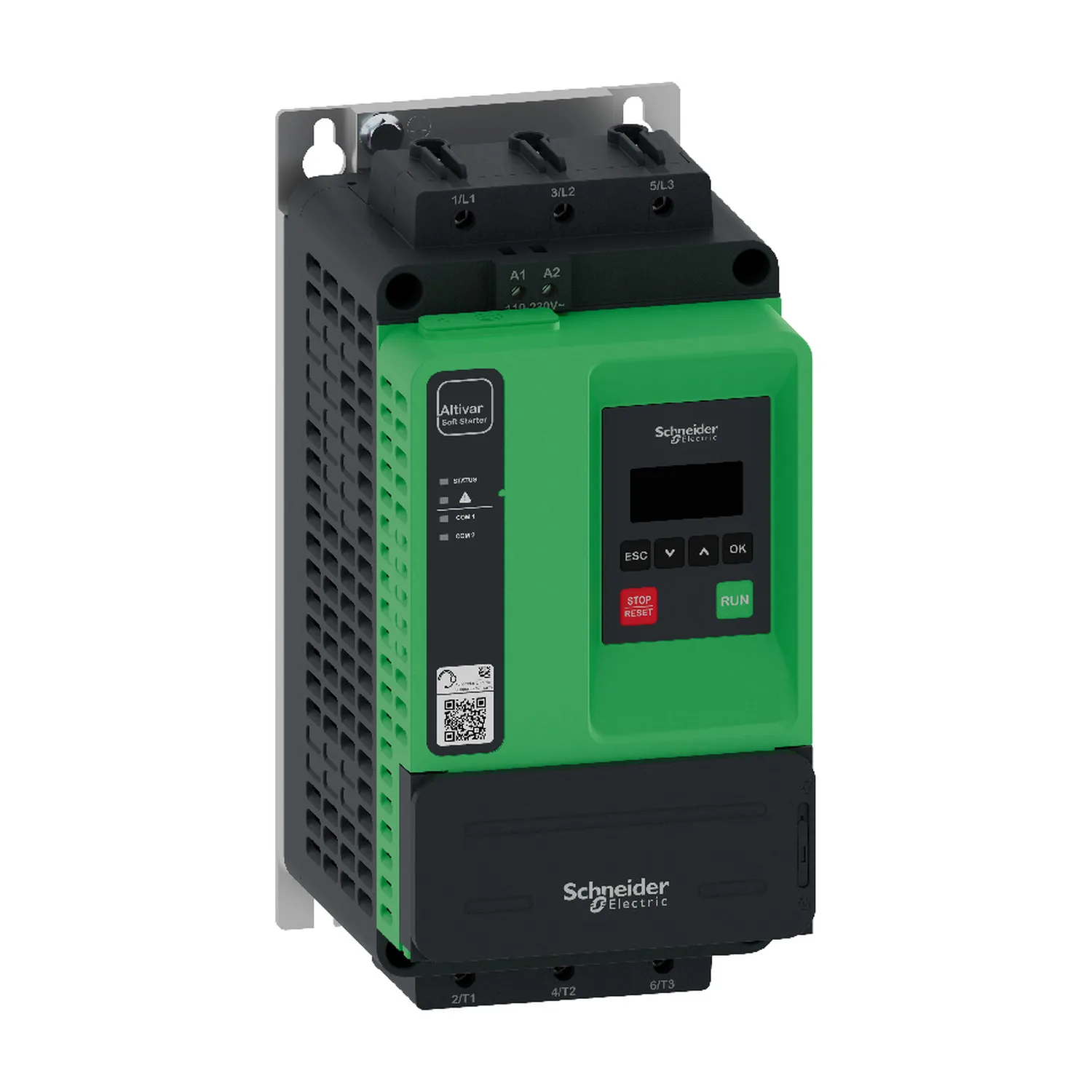

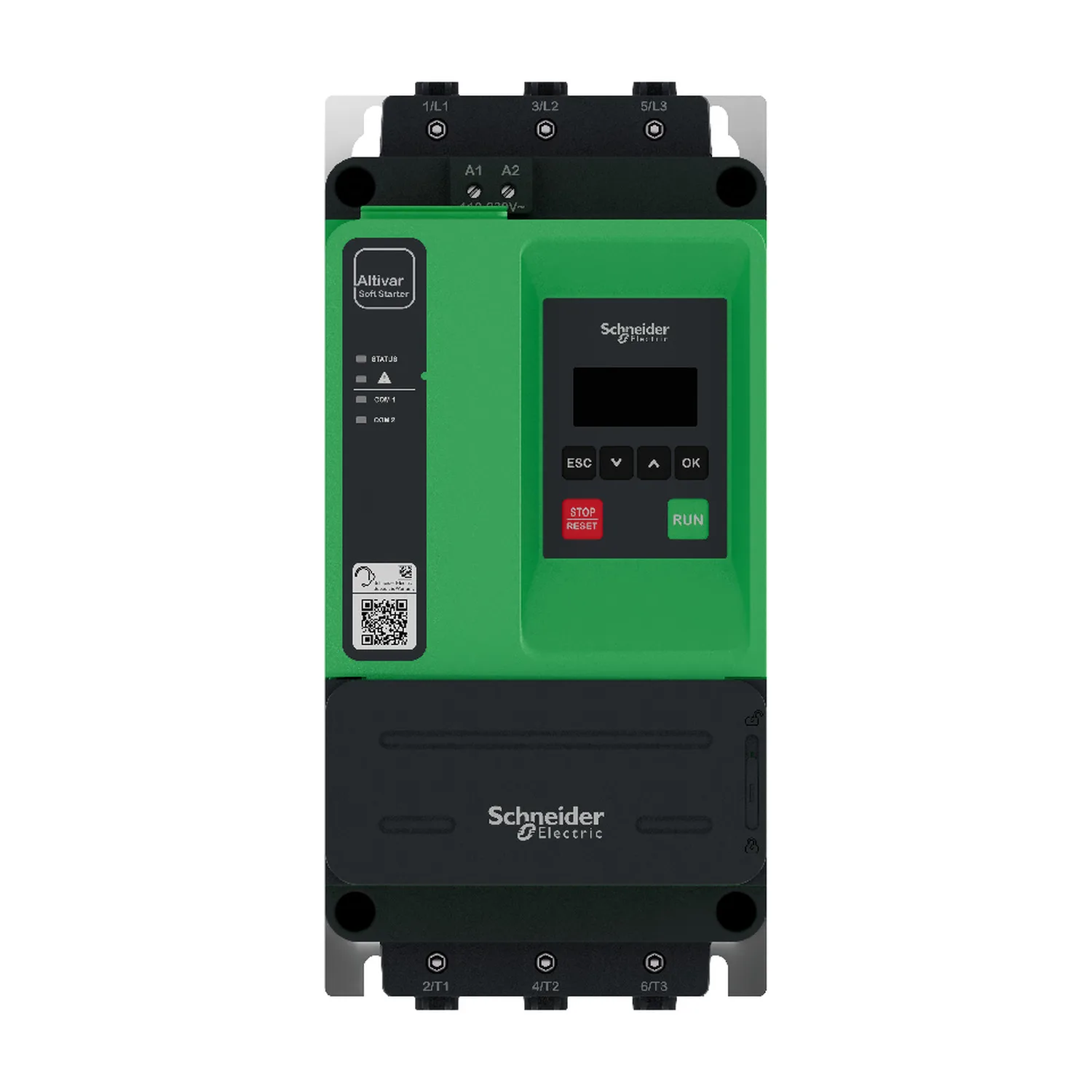

ATS430D17S6 - ALTIVAR Yumuşak Yolverici - ATS430 - 17A
Schneider ATS430D17S6, ALTIVAR Yumuşak Yolverici - ATS430 - 17A. Kategori: Altivar Yumuşak Yolverici ATS430. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:ATS430D17S6
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:997,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Altivar Soft Starter ATS430
- Ürün Ya Da Bileşen Tipi
- Yumuşak yolverici
- Ürün Varış Yeri
- Asenkron motorlar
- Ürüne Özel Uygulama
- Standard industrial machines
Ürün Açıklaması
Bu yumuşak yol verici, 208 ila 600 V arasında beslenen asenkron motorların sorunsuz bir şekilde çalıştırılması ve durdurulması için tasarlanmış Altivar Soft Starter ATS430 serisine aittir. 17A işletme anma akımı ile şebeke gerilimine göre 4 ile 9kW arasında motora güç sağlamaktadır. %99,5 verimlilik oranı, tork kontrolü, yüksek stres direnci ve tam izleme özellikleriyle ATS430, etkinlik için gereken tüm özellikleri sunuyor. Altivar Yumuşak Yolverici ATS430, Schneider Electric'in orijinal ürünü olan tork kontrolüyle sınıfının en iyi motor kontrolünü sunar. ATS430, %95'in üzerinde bir doğrulukla motor, uygulama, güç ve enerji dahil olmak üzere komple sistem izlemesi sağlar. ATS430 siber güvenlik standartları, kesinti süresini en aza indirmeye yardımcı olan en iyi uygulamaların bir araya getirilmesiyle karşılanmaktadır. Boyutları 130mm (genişlik), 169mm (derinlik), 273mm (yükseklik) olup ağırlığı 2,9kg'dır. ATS430, %20'den fazla biyobazlı içeriğe sahip plastik kullanır ve alüminyum ASI sertifikalıdır. Altivar Soft Starter ATS430 pompalar, fanlar, kompresörler, konveyörler ve mikserler gibi uygulamalar için tasarlanmıştır. IEC/EN 60947-4-2 standardına uygundur ve CE, cULus, UKCA, RCM ve CCC sertifikalarına sahiptir. Muhafaza kapısına düz metin veya grafik ekran terminali takmak için IP65 veya IP43 uzaktan montaj kiti de dahil olmak üzere bazı aksesuarlar mevcuttur. Ambalaj geri dönüştürülmüş mukavvadan üretiliyor ve daha az tek kullanımlık plastik içeriyor. ATS430 yumuşak yol vericiler bir muhafaza içerisinde dikey olarak monte edilecektir. Altivar Soft Starter ATS430 serisi tork kontrolü, güvenilir çalışma ve basitlik sunar. Ayrıca siber güvenlik en iyi uygulamaları ve durum izleme gibi gelecek için temel özellikleri de entegre eder. ATS430, genel ekipman maliyetlerini düşürürken aynı zamanda etkinliğin temel unsurlarını da sunuyor.
Başlıca Özellikler
- Zamanı (tasarımdan işletmeye) ve genel maliyeti azaltın
- Geliştirilmiş sürdürülebilirlik (çevresel performans, dayanıklılık ve verimlilik)
- Azaltılmış işletme giderleri (yüksek dayanıklılık)
- Yüksek strese dayanıklı ve sınırlayıcı olaylardan kaçınılmış (tasarımla artırılmış güvenilirlik)
- Siber güvenlik standartlarını karşılar (en iyi uygulama özelliklerini entegre eder)
Teknik Özellikler
Ana16
| Ürün Serisi | Altivar Soft Starter ATS430 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Yumuşak yolverici |
| Ürün Varış Yeri | Asenkron motorlar |
| Ürüne Özel Uygulama | Standard industrial machines |
| Ürün Grubu | ATS430 |
| Fazların Ağ Sayısı | 3 faz |
| Kullanım Kategorisi | AC-3A; AC-53A |
| Ue Power Supply Voltage | 208...600 V AC (% - 15...10) |
| Power Supply Frequency | 50...60 Hz - 20...20 % |
| [Ie] Nominal Çalışma Akımı | Normal duty: 17 A in line 40 °C) |
| Service Factor At Ie | 100 |
| Eğitim Faaliyeti | Doğru |
| IP Koruma Derecesi | IP20 |
| Motor Gücü KW | 4 kW -de 230 V in line normal şart; 7,5 kW -de 400 V in line normal şart; 7,5 kW -de 440 V in line normal şart; 9 kW -de 500 V in line normal şart; 9 kW -de 525 V in line normal şart |
| Motor Gücü Hp | 3 hp -de 208 V normal şart; 5 hp -de 230 V normal şart; 10 hp -de 460 V normal şart; 15 hp -de 575 V normal şart |
| Haberleşme Port Protokolü | Modbus seri |
Tamamlayıcı48
| Cihaz Bağlantısı | In line |
|---|---|
| Aşırı Yük Akımı | 400 % Ie for 13 s |
| Yüklü Faktör | 50 % |
| Operating Cycles/hour | 10 cyc/h |
| [Us] Control Circuit Voltage | 110...230 V AC 50...60 Hz % - 15...10 |
| Görünen Güç | 70 VA |
| Entegre Motor Aşırı Yük Koruması | Doğru |
| Motor Thermal Protection Class | Sınıf 10E |
| Koruma Tipi | Faz hatası: mains; Termal koruma: mains; Termal koruma: yolverici; Current overload: motor; Motor underload: motor; Excessive acceleration time: motor; Motor phase loss detection: motor; Protection against line phase inversion: mains; External thermal protection: motor; Short-circuit between motor phase and earth: motor |
| Current Limiting %In (5 X Ie Maximum) | 150…700 % |
| [In] Rated Current Pwr Loss Specifctn | 17 A |
| Güç Kaybı Statik Akımı Bağımsız | 19 W |
| Aygıt Başına Güç Kaybı Akıma Bağlı | 2 W |
| Power Loss During Starting | 133 W during starting at 40 °C at 400% In |
| Standartlar | EN/IEC 60947-4-2; UL 60947-4-2; IEC 60664-1 |
| Ürün Sertifikaları | cULus; CE; UKCA; CCC; RCM; EAC; KC |
| İşaretleme | CULus; CE; UKCA; CCC; RCM; EAC; KC |
| Kontrol Devresi Gerilimi | 24 V DC |
| Dijital Giriş Sayısı | 4 |
| Dijital Giriş Tipi | (STOP) digital input, 4.4 kOhm; (RUN) digital input, 4.4 kOhm; (DI3) digital input, 4.4 kOhm; (DI4) digital input, 4.4 kOhm |
| Giriş Uyumluluğu | STOP: digital input seviye 1 PLC 'e uygunEN/IEC 61131-2; RUN: digital input seviye 1 PLC 'e uygunEN/IEC 61131-2; DI3: digital input seviye 1 PLC 'e uygunEN/IEC 61131-2; DI4: digital input seviye 1 PLC 'e uygunEN/IEC 61131-2 |
| Dijital Giriş Lojiği | Digital input STOP 0 Durumunda: 0... 11 V, >= 5 mA; Digital input RUN 0 Durumunda: 0... 11 V, >= 5 mA; Digital input DI3 0 Durumunda: 0... 11 V, >= 5 mA; Digital input DI4 0 Durumunda: 0... 11 V, >= 5 mA |
| Röle Çıkış Sayısı | 2 |
| Röle Çıkış Tipi | Röle çıkışları R1A, R1C NA; Röle çıkışları R1B, R1C NK; Röle çıkışları R2A, R2C NA |
| Minimum Anahtarlama Akımı | 100 mA -de 12 V DC için röle çıkışları |
| Maksimum Anahtarlama Akımı | Röle çıkışları 2 A / 250 V AC for AC-15 100000 cycles following IEC 60947-5-1; Röle çıkışları 2 A / 30 V DC for DC-13 150000 cycles following IEC 60947-5-1 |
| Analog Giriş Sayısı | 1 |
| Analog Giriş Tipi | PTC1 : PTC temperature probe; PTC2 : PTC temperature probe |
| Analog Çıkış Sayısı | 1 |
| Analog Çıkış Tipi | Akım çıkışı AQ1 : 0...20 mA/4...20 mA , impedance< 500 Ohm; Gerilim çıkışı AQ1 : 0...10 V , impedance> 470 Ohm |
| Haberleşme Port Protokolü | Modbus seri RJ45; Modbus seri open style (DO, D1, PE, COM) |
| Konnektör Tipi | 1 RJ45; Open style |
| Fiziksel Arayüz | 2 telli RS 485 - konnektör(ler): RJ45; 2 telli RS 485 - konnektör(ler): open style (DO, D1, PE, COM) |
| İletim Çerçevesi | RTU : 1 RJ45; RTU : open style (DO, D1, PE, COM) |
| İletim Hızı | 4.8…38.4 kbps for Modbus seri RJ45; 0.3...115.2 kbps for Modbus seri open style (DO, D1, PE, COM) |
| Veri Biçimi | 8 bits, odd, even or no parity, 1 or 2 bits to stop for Modbus seri RJ45; 8 bit, yapılandırılabilir tek, çift veya paritesiz for Modbus seri open style (DO, D1, PE, COM) |
| Adreslerin Sayısı | 0…247 için Modbus seri |
| Erişim Yöntemi | Slave Modbus seri |
| Polarizasyon Tipi | Empedans yok için Modbus seri |
| Görüntü Ekranı Kullanılabilir | Doğru |
| Çalışma Konumu | Dikey +/- 10 derece |
| Yükseklik | 273 mm |
| Genişlik | 130 mm |
| Derinlik | 169 mm |
| Ürün Ağırlığı | 2,90 kg |
| İnternal Bypass | Doğru |
| Kullanılabilir İşlev | Tek yön; Ön ısıtma; Power monitoring; Condition monitoring; Kullanıcı yönetimi; Bağlantı noktaları ve hizmetler sağlamlaştırma; Güvenlik olay kaydı; Siber güvenli üretici yazılımı güncellemesi; Small motor test |
| Material Declaration | Doğru |
Ortam19
| Elektromanyetik Uyumluluk | Iletimli ve yayılmalı emisyonlar seviye A conforming to IEC 60947-4-2; Sönen salınım dalgaları seviye 3 conforming to IEC 61000-4-18; Elektrostatik deşarj seviye 3 conforming to IEC 61000-4-2; Elektrik akımlarına bağışıklık seviye 4 conforming to IEC 61000-4-4; Yayılan radyo-elektrik parazitlerine bağışıklık seviye 3 conforming to IEC 61000-4-3; Gerilim/akım darbesi seviye 3 conforming to IEC 6100 |
|---|---|
| Kirletme Derecesi | Seviye 3 |
| Nominal Yıldırım Darbe Dayanım Gerilimi (Up) | 6 kV |
| [Ui] Nominal Yalıtım Voltajı | 600 V |
| Çevre Sınıfı (çalışma Sırasında) | IEC 60721-3-3'e göre sınıf 3C3; IEC 60721-3-3'e göre sınıf 3S3 |
| Çalışma İçin Ortam Hava Sıcaklığı | -25…40 °C (olmadan); 40…60 °C (with current derating of 1 % per °C above 40 °C) |
| Depolama Ortam Koşulları | -40…70 °C |
| Pil Tasarım Ömrü | -40…70 °C |
| Çalışma Yüksekliği | <= 2000 m olmadan; > 2000...4800 m with current derating 1 % per 100 m above 2000 m |
| Bağıl Nem | 5…95 % yoğuşma veya damlayan su olmadan 'e uygunEN/IEC 60068-2-3 |
| Titreşimli Yük Altında Maksimum Sapma (çalışma Sırasında) | 2...13 Hz'de 1,5 mm |
| Titreşimli Yük Altında Maksimum Sapma (depolama Sırasında) | 2...9 Hz'de 1,75 mm |
| Titreşimli Yük Altında Maksimum Sapma (taşıma Sırasında) | 2...9 Hz'de 1,75 mm |
| Titreşimsel Stres Altında Maksimum Hızlanma (çalışma Sırasında) | 1 gn at 13…200 Hz |
| Titreşimli Yük Altında Maksimum Hızlanma (depolama Sırasında) | 1 gn at 9…200 Hz; 1.5 gn at 200…500 Hz |
| Titreşimli Yük Altında Maksimum Hızlanma (taşıma Sırasında) | 1 gn at 9…200 Hz; 1.5 gn at 200…500 Hz |
| Darbe Etkisi Altında Maksimum Hızlanma (çalışma Sırasında) | 15 gn at 11 ms |
| Darbe Yükü Altında Maksimum Hızlanma (depolama Sırasında) | 10 gn at 11 ms |
| Darbe Yükü Altında Maksimum Hızlanma (taşıma Sırasında) | 10 gn at 11 ms |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 22,500 cm |
| Package 1 Width | 24,000 cm |
| Package 1 Length | 34,500 cm |
| Paket Ağırlığı (Lbs) | 4,018 kg |
| Unit Type Of Package 2 | S06 |
| Number Of Units İn Package 2 | 10 |
| Package 2 Height | 75,000 cm |
| Package 2 Width | 60,000 cm |
| Package 2 Length | 80,000 cm |
| Package 2 Weight | 48,600 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
