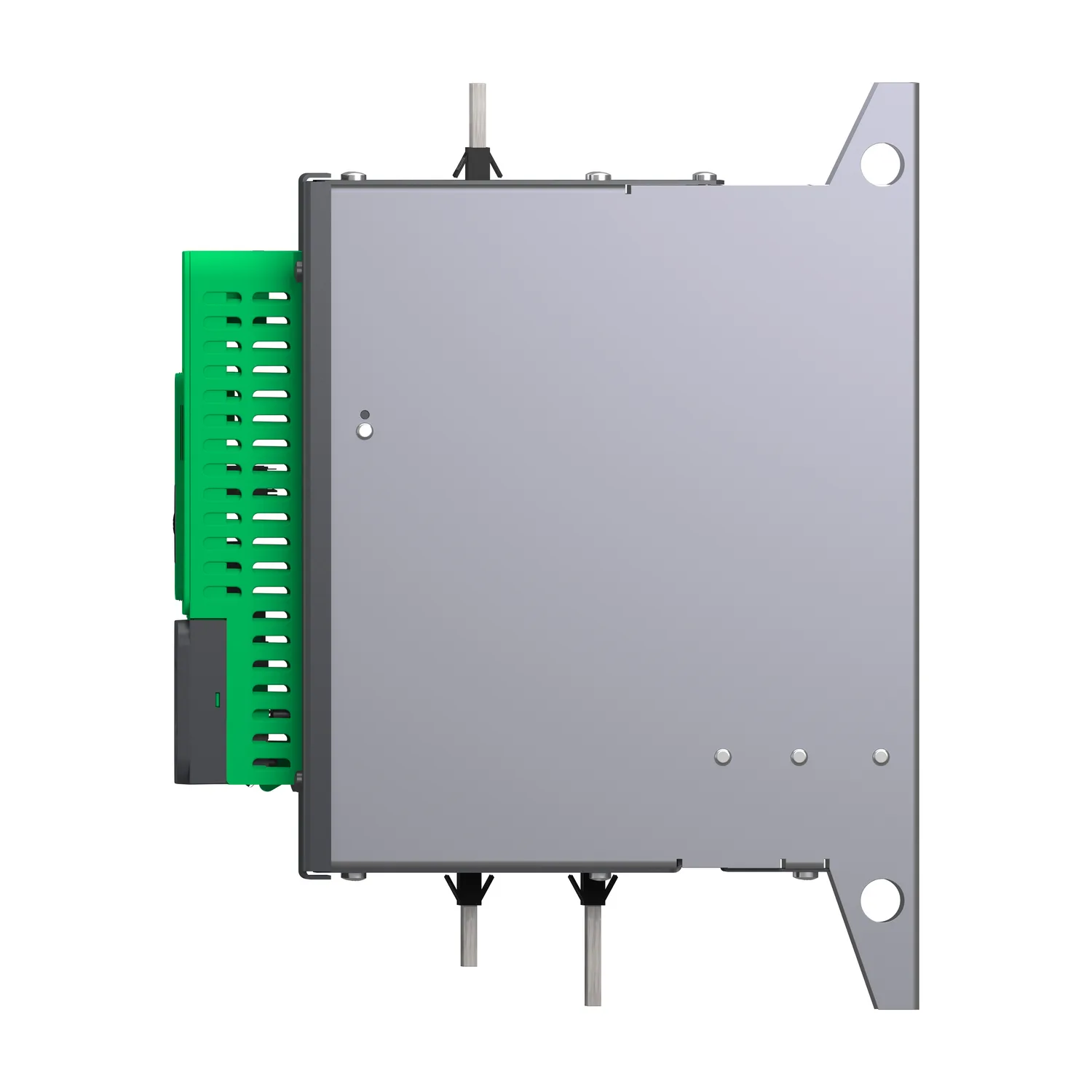

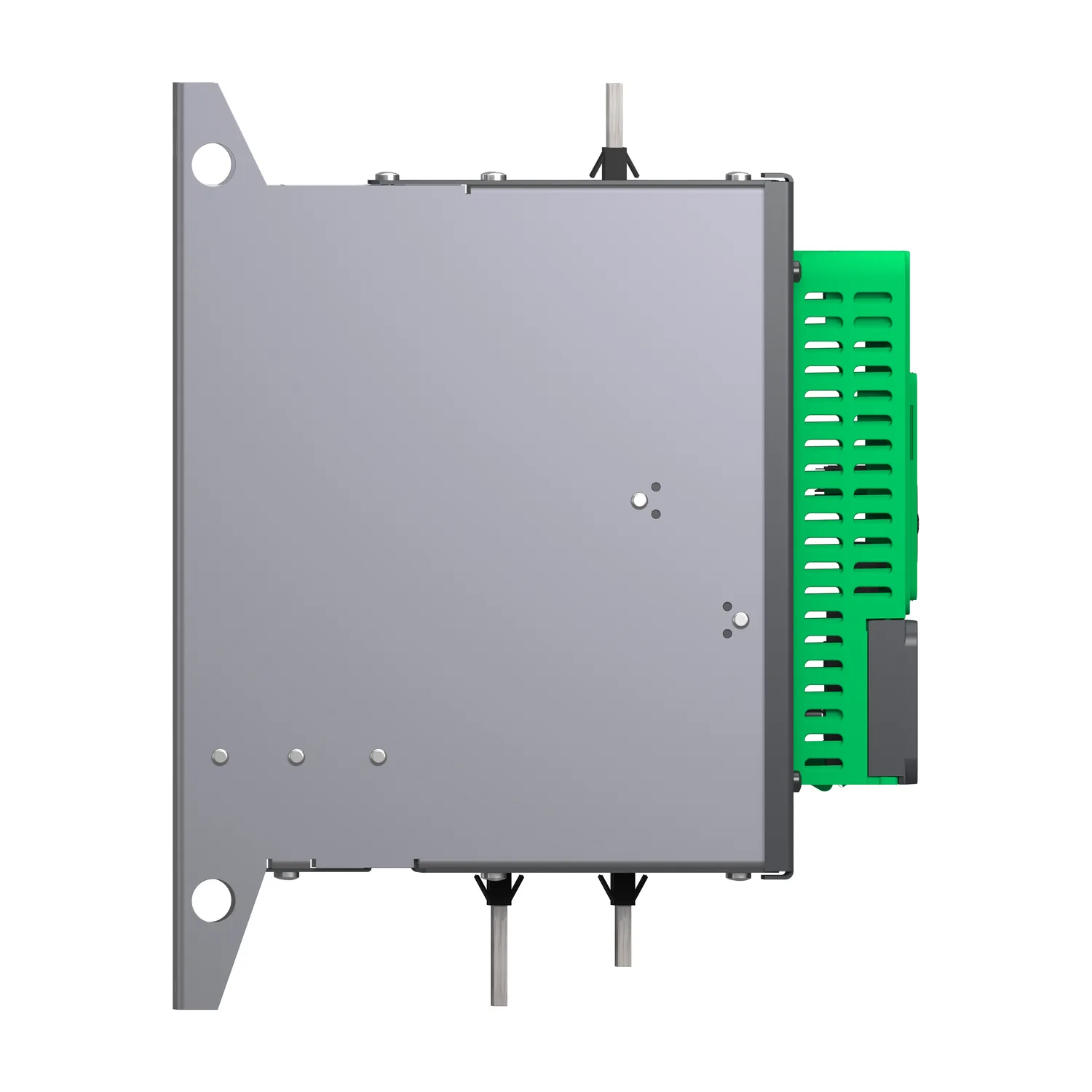

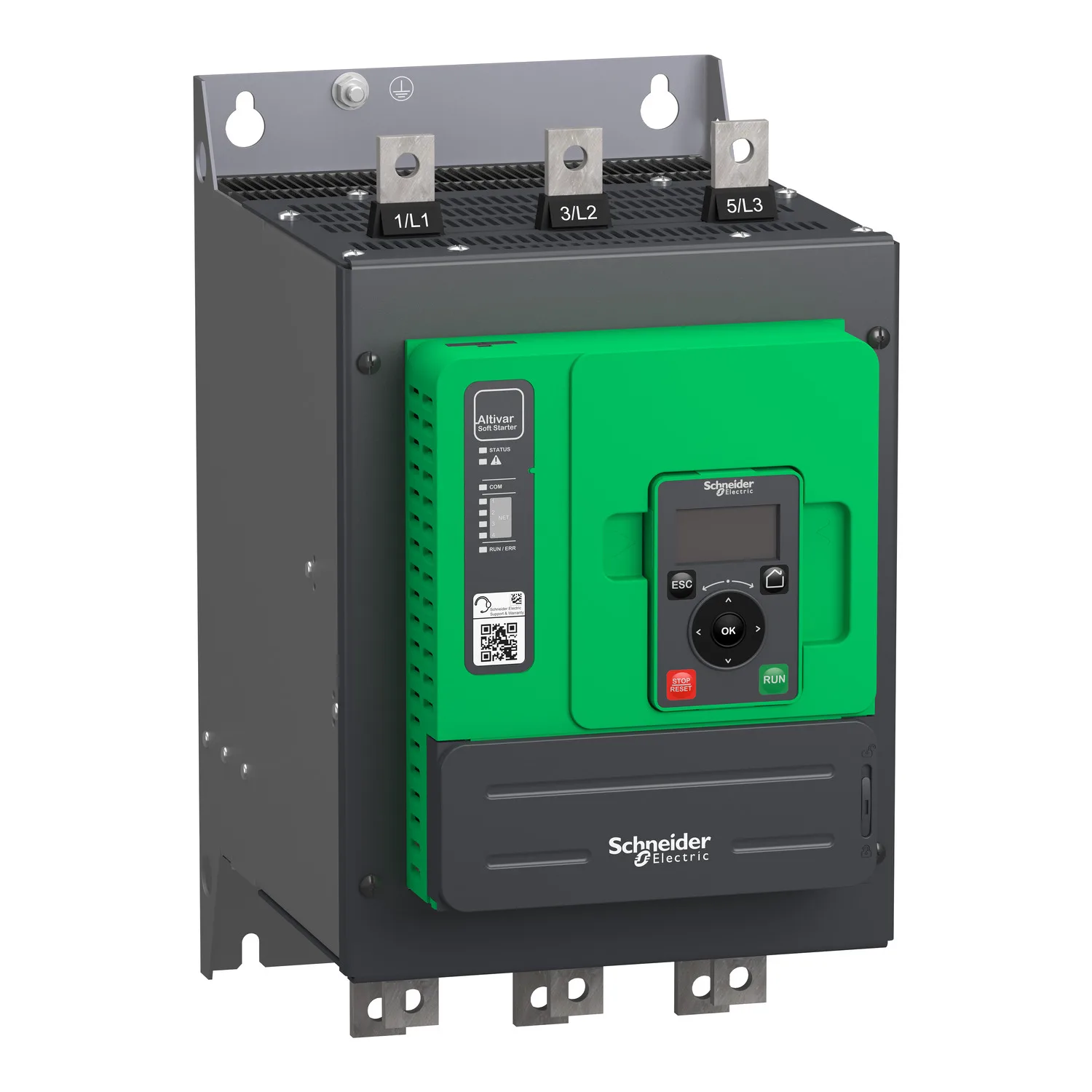

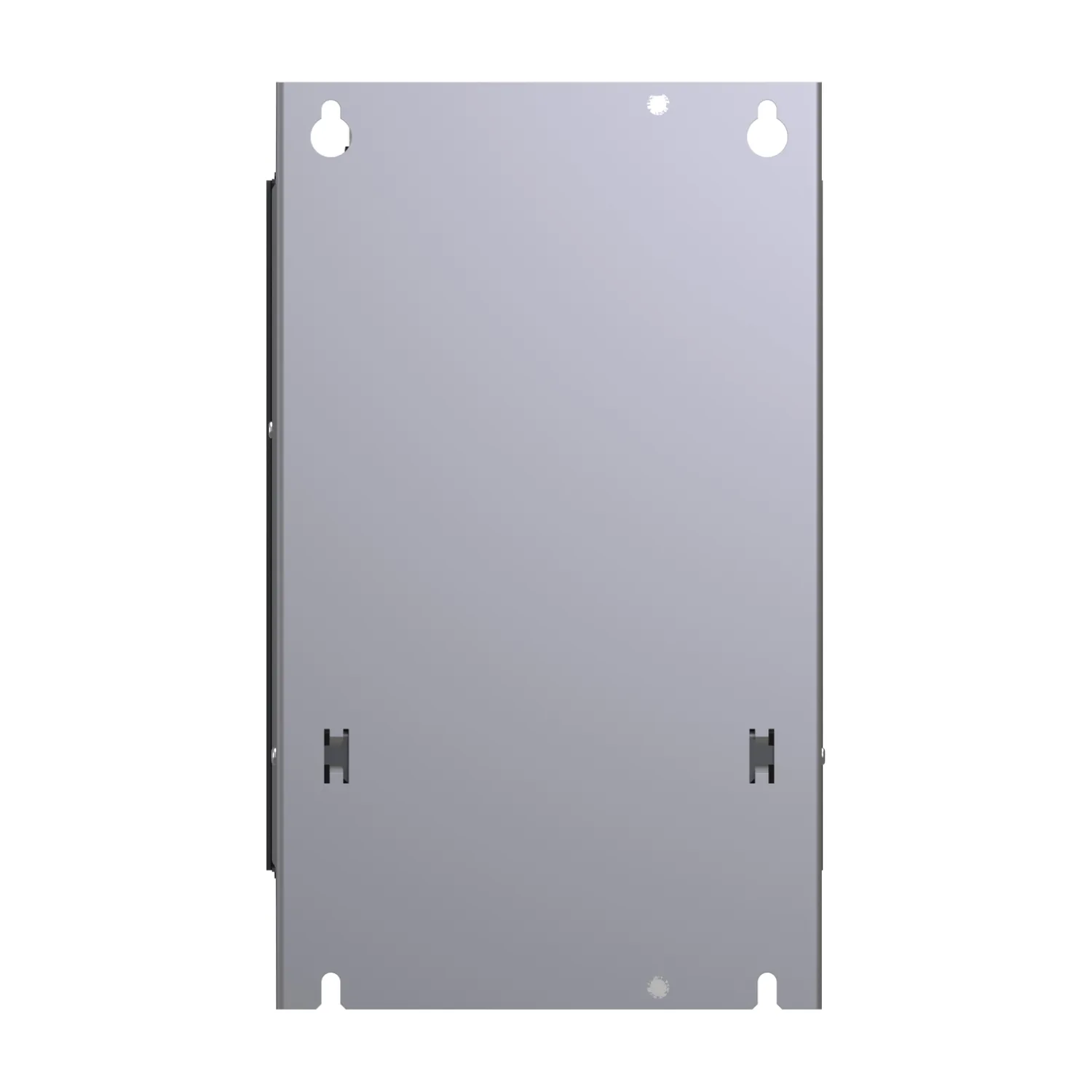

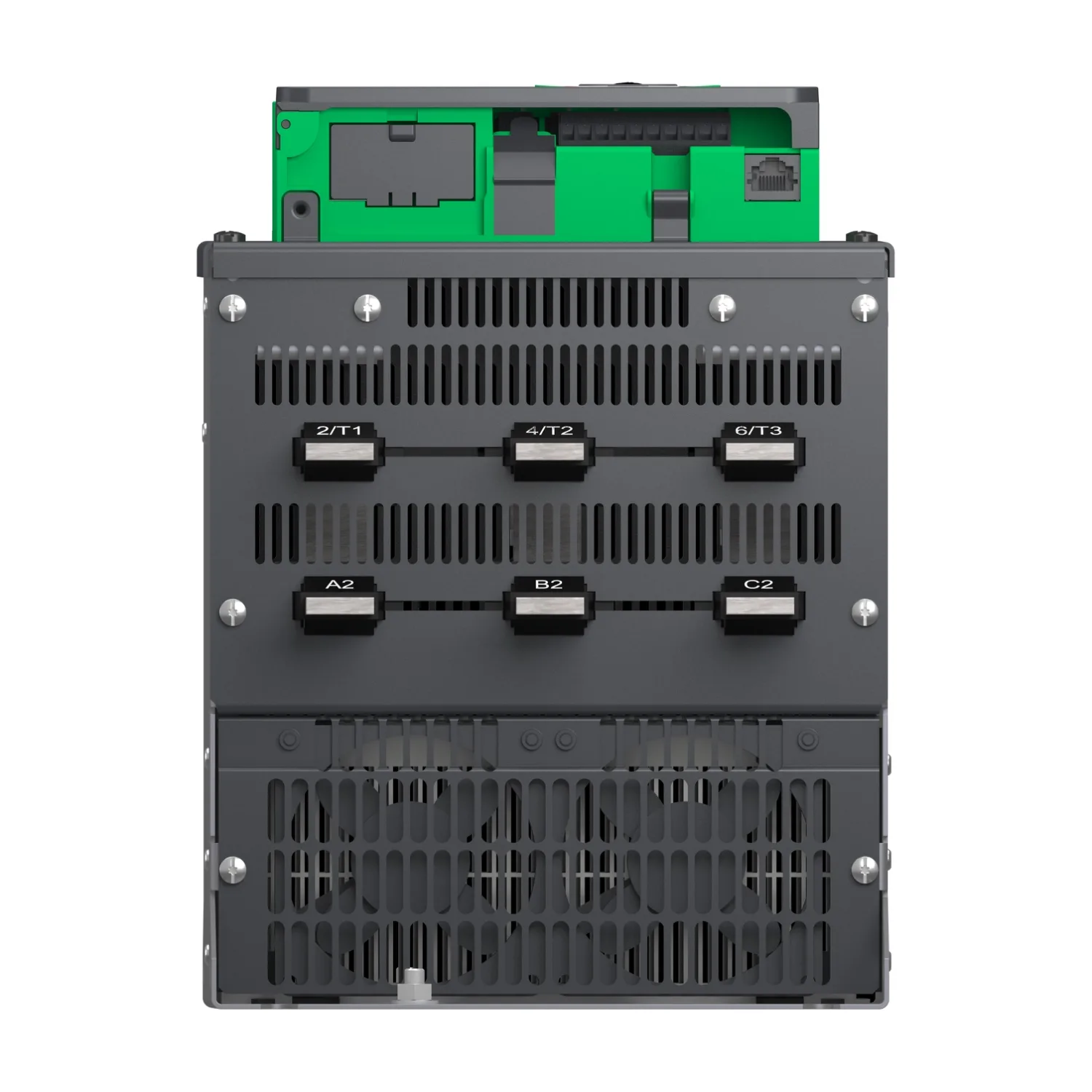

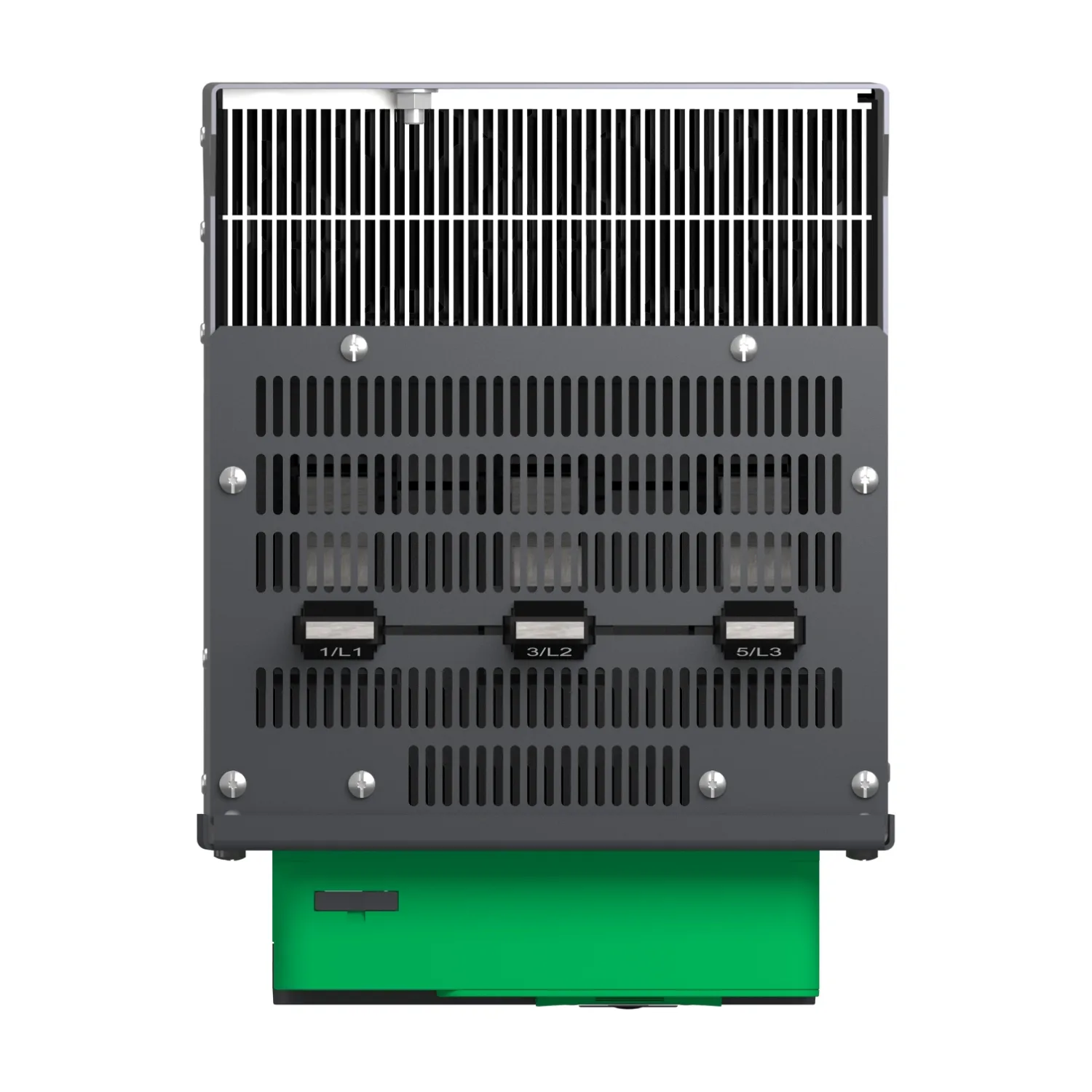

ATS480C14Y - ALTIVAR Yumuşak Yolverici - ATS480 - 140A/208-690V
Schneider ATS480C14Y, ALTIVAR Yumuşak Yolverici - ATS480 - 140A/208-690V. Kategori: Altivar Yumuşak Yolverici ATS480. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:ATS480C14Y
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:3.256,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Altivar Yumuşak Yol Verici ATS480
- Ürün Ya Da Bileşen Tipi
- Yumuşak yolverici
- Ürün Varış Yeri
- Asenkron motorlar
- Ürüne Özel Uygulama
- Proses ve altyapı
Ürün Açıklaması
Altivar Yumuşak Yol Verici ATS480, 208V'tan 690V'a kadar sağlanan asenkron motorları başlatmak ve durdurmak için tasarlanmıştır. Normal ve ağır hizmet koşullarını karşılar. Normal hizmette 140A çalışma nominal akımıyla, şebeke voltajına göre 37kW ila 110kW motor sağlar. Dijitalleştirme için tasarlanmış, bağlantılı, siber güvenlik standardını karşılayacak şekilde optimize edilmiş olan bu çözüm, proje yürütmeyi kolaylaştırır ve uygulamaların kullanılabilirliğini en üst düzeye çıkarır. Tork kontrolü (TCS) hızlanmayı ve yavaşlamayı master yapar. Dinamik frenleme ve DC enjeksiyonu sayesinde yüksek eylemsizlik uygulamasını verimli bir şekilde durdurur. Çalışma akımını azaltmak için hat içinde veya deltanın içinde bağlanabilir. Katıştırılmış test rutini, delta içinde devreye alma işlemini kolaylaştırır. Boyutları 200 mm (genişlik) x 272 mm (derinlik) x 340 mm (yükseklik) ve 12,4 kg ağırlığındadır. Entegre test rutini, delta içinde devreye almayı kolaylaştırır. Altivar Yumuşak Yol Verici ATS480; proses, altyapı ve endüstriyel makineleri ele almak için tasarlanmıştır. IEC/EN60947-4-1'e uygundur. CE, cULus, UKCA, CCC, RCM, EAC ve Denizcilik sertifikalı DNV, ABS, BV ve CCS'dir. Ekran terminalleri, uzak montaj kiti, iletişim modülleri Altivar Drive'larda ortaktır. Giriş şok bobinleri, DNV kitleri ATS48 ile ortaktır. CE, cULus, UKCA, CCC, RCM, EAC ve Marine sertifikalı DNV, ABS, BV ve CCS sertifikalıdır. ATS480 ATS48 ile uyumludur, aynı ayak izi, sabitleme, tork kontrol algoritması, G/Ç, menüler... Altivar Yumuşak Yol Verici ATS480'in EcoStruxure'a entegrasyonu mimari seçimini, ayrıntılı tasarımı ve otomasyon ve elektrik sistemlerinde yürütülmeyi büyük ölçüde kolaylaştırır. RoHS ve REACH ile uyumlu, çevre ile ilgili hususları geçerli direktiflerin ve düzenlemelerin ötesine taşımak için tasarlanmış bir Green Premium üründür. Altivar Soft Starter ATS480'in EcoStruxure'a entegrasyonu, otomasyon ve elektrik sistemlerinde mimari seçimi, ayrıntılı tasarım ve yürütmeyi büyük ölçüde kolaylaştırmaktadır.
Başlıca Özellikler
- EcoStruxure tarafından dijital olarak desteklenen ATS480 ile azaltılmış mühendislik süresi ve maliyeti
- Güçlendirilmiş sağlamlık ve esneklik yoluyla uygulama kullanılabilirliğini en üst düzeye çıkarır
- Yerleşik siber güvenlik en iyi uygulamalarıyla varlıklarınızın daha iyi korunması
- ATS48 ekipmanının hizmet ömrünü uzatma ve yatırımınızı koruma
- Bağlantı, mimariler ve üretici yazılımı güncellemeleriyle kontrollü marşlar için bir sonraki evrim
Teknik Özellikler
Ana16
| Ürün Serisi | Altivar Yumuşak Yol Verici ATS480 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Yumuşak yolverici |
| Ürün Varış Yeri | Asenkron motorlar |
| Ürüne Özel Uygulama | Proses ve altyapı |
| Ürün Grubu | ATS480 |
| Fazların Ağ Sayısı | 3 faz |
| Kullanım Kategorisi | AC-3A; AC-53A |
| Güç Kaynağı Gerilimini Kullanın | 208...690 V % - 15...10 |
| Güç Kaynağı Frekansı | 50...60 Hz - 20...20 % |
| [Ie] Nominal Çalışma Akımı | Normal duty: 140,0 A 40 °C) |
| Ağır Görevde Nominal Akım | 110,0 A at 40 °C için heavy duty |
| Eğitim Faaliyeti | Doğru |
| IP Koruma Derecesi | IP00 |
| Motor Gücü KW | 37,0 kW -de 230 V motor besleme hattında normal şart; 30,0 kW -de 230 V motor besleme hattında Ağır şart; 75,0 kW -de 400 V motor besleme hattında normal şart; 55,0 kW -de 400 V motor besleme hattında Ağır şart; 75,0 kW -de 440 V motor besleme hattında normal şart; 55,0 kW -de 440 V motor besleme hattında Ağır şart; 90,0 kW -de 500 V motor besleme hattında normal şart; 75,0 kW -de 500 V motor besl |
| Motor Gücü Hp | 40,0 hp -de 208 V normal şart; 30,0 hp -de 208 V Ağır şart; 50,0 hp -de 230 V normal şart; 40,0 hp -de 230 V Ağır şart; 100,0 hp -de 460 V normal şart; 75,0 hp -de 460 V Ağır şart; 125,0 hp -de 575 V normal şart; 100,0 hp -de 575 V Ağır şart |
| Seçenek Kartı | Iletişim modülü için Profibus DP V1; Iletişim modülü için Modbus TCP/EtherNet/IP; Iletişim modülü için CANopen daisy zinciri; Iletişim modülü için CANopen Sub-D; Iletişim modülü için CANopen açık stil; Iletişim modülü için Profinet |
Tamamlayıcı46
| Cihaz Bağlantısı | Motor besleme hattında; Motor delta terminallerine |
|---|---|
| [Us] Kontrol Devresi Gerilimi | 110...230 V AC 50/60 Hz % - 15...10 |
| Görünen Güç | 0,09 kVA |
| Entegre Motor Aşırı Yük Koruması | Doğru |
| Motor Termal Koruma Sınıfı | Sınıf 10E |
| Koruma Tipi | Faz hatası: hat; Entegre termal koruma: motor; Termal koruma: yolverici; Current overload: motor; Underload: motor; Excessive starting time, locked rotor: motor; Motor phase loss: motor; Hat besleme faz kaybı: hat; Hat besleme faz kaybı: motor; Termal koruma: motor |
| Akım Sınırlama %In (5 X Ie Maksimum) | 150…700 % |
| [In] Rated Current Pwr Loss Specifctn | 140,0 A |
| Güç Kaybı Statik Akımı Bağımsız | 25,0 W |
| Aygıt Başına Güç Kaybı Akıma Bağlı | 366,0 W |
| Standartlar | IEC 60947-4-2; UL 60947-4-2; IEC 60664-1 |
| Ürün Sertifikaları | CE; cULus; CCC; UKCA; RCM; EAC; DNV; ABS; BV; CCS |
| İşaretleme | CE; CCC; UKCA; EAC; RCM; CULus |
| Kontrol Devresi Gerilimi | 24 V DC |
| Dijital Giriş Sayısı | 4 |
| Dijital Giriş Tipi | (STOP) lojik girişler, 3500 Ohm; (RUN) lojik girişler, 3500 Ohm; (DI3) programmable as logic input, 3500 Ohm; (DI4) programmable as logic input, 3500 Ohm |
| Giriş Uyumluluğu | STOP: Dijital giriş seviye 1 PLC 'e uygunIEC 61131-2; RUN: Dijital giriş seviye 1 PLC 'e uygunIEC 61131-2; DI3: Dijital giriş seviye 1 PLC 'e uygunIEC 61131-2; DI4: Dijital giriş seviye 1 PLC 'e uygunIEC 61131-2 |
| Dijital Giriş Lojiği | Programmable digital input 0 Durumunda: < 5 V |
| Röle Çıkış Sayısı | 3 |
| Röle Çıkış Tipi | Röle çıkışları R1A 1 NA; Röle çıkışları R1B 1 NA; Röle çıkışları RIC NO/NC programlanabilir |
| Minimum Anahtarlama Akımı | 100 mA -de 12 V DC için röle çıkışları |
| Maksimum Anahtarlama Akımı | Röle çıkışları 2 A -de 250 V AC; Röle çıkışları 2 A -de 30 V DC; Röle çıkışları |
| Dijital Çıkış Sayısı | 2 |
| Dijital Çıkış Tipi | (DQ1) programmable digital output <= 30 V; (DQ2) programmable digital output <= 30 V |
| Çıkış Konnektörü Türü | Open collector seviye 1 PLC 'e uygunIEC 65A-68 |
| Analog Giriş Sayısı | 1 |
| Analog Giriş Tipi | AI1/PTC PTC/Pt 100 temperature probe; PTC2 PTC/Pt 100 temperature probe; PTC3 PTC/Pt 100 temperature probe |
| Analog Çıkış Sayısı | 1 |
| Analog Çıkış Tipi | Akım çıkışı AQ1: 0...20 mA or 0...10 V, empedans <500 Ohm |
| Haberleşme Port Protokolü | Modbus seri |
| Konnektör Tipi | 1 RJ45 |
| Haberleşme Veri Bağlantısı | Seri |
| Fiziksel Arayüz | 2 telli RS 485 |
| İletim Hızı | 1200...256000 bit/sn |
| İletim Çerçevesi | RTU |
| Veri Biçimi | 8 bit, yapılandırılabilir tek, çift veya paritesiz |
| Polarizasyon Tipi | Empedans yok için Modbus seri |
| Adreslerin Sayısı | 0…227 için Modbus seri |
| Erişim Yöntemi | Slave Modbus seri |
| Kullanılabilir İşlev | Harici baypas kontrolü; Ön ısıtma; Duman tahliyesi; Çok motorlu kaskad; İkinci motor seti; Kullanıcı yönetimi; Bağlantı noktaları ve hizmetler sağlamlaştırma; Güvenlik olay kaydı; Siber güvenli üretici yazılımı güncellemesi; Tek yön |
| Görüntü Ekranı Kullanılabilir | Doğru |
| Çalışma Konumu | Dikey +/- 10 derece |
| Yükseklik | 340,0 mm |
| Genişlik | 200,0 mm |
| Derinlik | 272,0 mm |
| Ürün Ağırlığı | 12,4 kg |
Ortam18
| Elektromanyetik Uyumluluk | Iletimli ve yayılmalı emisyonlar seviye A conforming to IEC 60947-4-2; Conducted and radiated emissions with bypass seviye B conforming to IEC 60947-4-2; Sönen salınım dalgaları seviye 3 conforming to IEC 61000-4-12; Elektrostatik deşarj seviye 3 conforming to IEC 61000-4-11; Elektrik akımlarına bağışıklık seviye 4 conforming to IEC 61000-4-4; Yayılan radyo-elektrik parazitlerine bağışıklık seviye |
|---|---|
| Kirletme Derecesi | Seviye 3 |
| Nominal Yıldırım Darbe Dayanım Gerilimi (Up) | 6 kV |
| [Ui] Nominal Yalıtım Voltajı | 690 V |
| Çevre Sınıfı (çalışma Sırasında) | IEC 60721-3-3'e göre sınıf 3C3; IEC 60721-3-3'e göre sınıf 3S2 |
| Bağıl Nem | 0…95 % yoğuşma veya damlayan su olmadan 'e uygunIEC 60068-2-3 |
| Çalışma İçin Ortam Hava Sıcaklığı | 40…60 °C (°C başına % 2 akım düşüşüyle); -15…40 °C (olmadan) |
| Depolama Ortam Koşulları | -25…70 °C |
| Çalışma Yüksekliği | <= 1000 m olmadan; > 1000...4000 m 100 m başına % 1 akım düşüşüyle |
| Titreşimli Yük Altında Maksimum Sapma (çalışma Sırasında) | 2...13 Hz'de 1,5 mm |
| Titreşimli Yük Altında Maksimum Sapma (depolama Sırasında) | 2...9 Hz'de 1,75 mm |
| Titreşimli Yük Altında Maksimum Sapma (taşıma Sırasında) | 2...9 Hz'de 1,75 mm |
| Titreşimsel Stres Altında Maksimum Hızlanma (çalışma Sırasında) | 10 m/sn² 13...200 Hz'de |
| Titreşimli Yük Altında Maksimum Hızlanma (depolama Sırasında) | 200...500 Hz²de 15 m/sn; 9...200 Hz²de 10 m/sn |
| Titreşimli Yük Altında Maksimum Hızlanma (taşıma Sırasında) | 200...500 Hz²de 15 m/sn; 9...200 Hz²de 10 m/sn |
| Darbe Etkisi Altında Maksimum Hızlanma (çalışma Sırasında) | 150 m/sn² 11 ms'de |
| Darbe Yükü Altında Maksimum Hızlanma (depolama Sırasında) | 100 m/sn² 11 ms'de |
| Darbe Yükü Altında Maksimum Hızlanma (taşıma Sırasında) | 100 m/sn² 11 ms'de |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 43,0 cm |
| Package 1 Width | 32,0 cm |
| Package 1 Length | 45,5 cm |
| Paket Ağırlığı (Lbs) | 14,386 kg |
| Unit Type Of Package 2 | S06 |
| Number Of Units İn Package 2 | 2 |
| Package 2 Height | 75,0 cm |
| Package 2 Width | 60,0 cm |
| Package 2 Length | 80,0 cm |
| Package 2 Weight | 41,775 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
