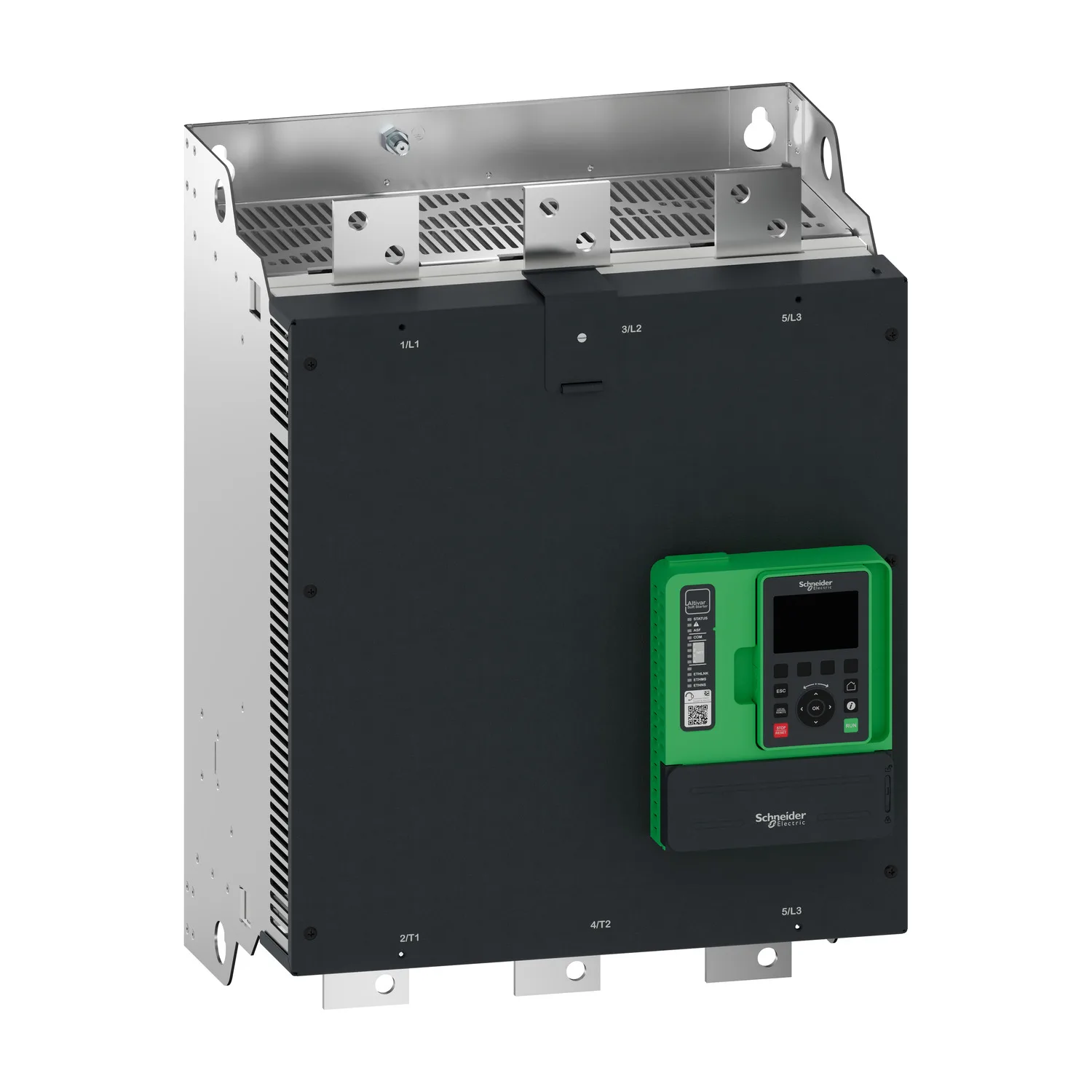

ATS490C79Y - ALTIVAR Yumuşak Yolverici - ATS490 - 790A/208-690V
Schneider ATS490C79Y, ALTIVAR Yumuşak Yolverici - ATS490 - 790A/208-690V. Kategori: Altivar Yumuşak Yolverici ATS490. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:ATS490C79Y
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:15.393,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Altivar Soft Starter ATS490
- Ürün Ya Da Bileşen Tipi
- Yumuşak yolverici
- Ürün Varış Yeri
- Asenkron motorlar
- Ürüne Özel Uygulama
- Proses ve altyapı
Ürün Açıklaması
Bu kontrollü başlatıcı, 208 ila 690V arasında beslenen asenkron motorları sorunsuz bir şekilde başlatmak ve durdurmak için tasarlanan Altivar Yumuşak Yol Verici ATS490 serisine aittir. Normal çalışmada 790A çalışma akımı ile şebeke gerilimine göre 160 ila 710 kW arasında motor besler. 99,5 verimlilik, özel uygulama fonksiyonları ve veri raporlama ile eksiksiz izleme sayesinde ATS490 gelişmiş motor yönetimi sağlar. Sertifikalı siber güvenlik, güvenli Torque Off ve durum izleme özellikleri çalışma süresini artırır, operasyonel harcamaları azaltır ve proje tasarımını basitleştirir. ATS490, motor, uygulama, güç ve enerji dahil olmak üzere %95'ten daha yüksek bir doğrulukla kapsamlı sistem izleme sağlar. ATS490, Modbus TCP veya EtherNet/IP için yerel bir Ethernet portuna ve bir Modbus seri bağlantısına sahiptir. Boyutları 436mm (genişlik), 350mm (derinlik), 580mm (yükseklik) ve 65kg ağırlığındadır. ATS490 %20'den fazla biyo-bazlı içeriğe sahip plastik kullanır ve alüminyum ASI sertifikalıdır. Altivar yumuşak yol verici ATS490, pompalar, fanlar, kompresörler, konveyörler, mikserler, kesiciler, öğütücüler, kırıcılar gibi uygulamaların gereksinimlerini karşılar.. IEC/EN 60947-4-2'ye uygundur ve CE, cULus, UKCA, RCM, CCC, KC, EAC ve DNV sertifikalarına sahiptir. Grafik ekran terminali muhafaza kapısına monte etmek için IP65 uzaktan montaj kiti ve bağlantıyı diğer protokollere genişletmek için iletişim modülleri gibi bazı aksesuarlar mevcuttur. Ambalajlarda geri dönüştürülmüş karton ve daha az tek kullanımlık plastik kullanılmaktadır. ATS490 yumuşak yol vericiler bir muhafazanın içine dikey olarak monte edilmelidir. ATS490'ın yerleşik ve yenilikçi özellikleri rekabet gücünü, operasyonel esnekliği ve ekipman sürdürülebilirliğini artırır. ATS490, en zorlu gereksinimler için bile mastering uygulamalarında ve maliyetlerde mükemmellik sunar.
Başlıca Özellikler
- Çözümlerin toplam maliyetinde azalma (yerel ve yenilikçi işlevler)
Teknik Özellikler
Ana21
| Ürün Serisi | Altivar Soft Starter ATS490 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Yumuşak yolverici |
| Ürün Varış Yeri | Asenkron motorlar |
| Ürüne Özel Uygulama | Proses ve altyapı |
| Ürün Grubu | ATS490 |
| Fazların Ağ Sayısı | 3 faz |
| Kullanım Kategorisi | AC-3A; AC-53A |
| Ue Power Supply Voltage | 208...690 V AC (% - 15...10) |
| Power Supply Frequency | 50...60 Hz - 20...20 % |
| [Ie] Nominal Çalışma Akımı | Normal duty: 790 A in line 40 °C) |
| Service Factor At Ie | 100 |
| Rated Current İn Heavy Duty | 660 A at 40 °C için heavy duty |
| IP Koruma Derecesi | IP00 |
| Motor Gücü KW | 220 kW -de 230 V motor besleme hattında normal şart; 400 kW -de 400 V motor besleme hattında normal şart; 500 kW -de 440 V motor besleme hattında normal şart; 500 kW -de 500 V motor besleme hattında normal şart; 500 kW -de 525 V motor besleme hattında normal şart; 710 kW -de 660 V motor besleme hattında normal şart; 710 kW -de 690 V motor besleme hattında normal şart; 355 kW -de 400 V motor beslem |
| Motor Gücü Hp | 250 hp -de 208 V normal şart; 300 hp -de 230 V normal şart; 600 hp -de 460 V normal şart; 800 hp -de 575 V normal şart; 200 hp -de 208 V Ağır şart; 250 hp -de 230 V Ağır şart; 500 hp -de 460 V Ağır şart; 600 hp -de 575 V Ağır şart |
| Kapalı Göstergeli | Doğru |
| Safe Torque Off (STO) | STO (güvenli tork kapatma): SIL 1 conforming to IEC 61508; STO (güvenli tork kapatma): PL c/category 2 conforming to ISO 13849 |
| Cybersecurity Functions | Doğru |
| Cybersecurity Level And Standard | Security level (SL) 1 'e uygunIEC 62443-4-2 |
| Haberleşme Port Protokolü | Modbus seri; Modbus TCP/EtherNet/IP |
| Seçenek Kartı | Iletişim modülü için CANopen daisy zinciri; Iletişim modülü için CANopen Sub-D; Iletişim modülü için CANopen açık stil; Iletişim modülü için Profibus DP V1; Iletişim modülü için Profinet |
Tamamlayıcı51
| Cihaz Bağlantısı | Motor besleme hattında; Inside delta |
|---|---|
| Overload Current Profile | 400 % Ie for 13 s |
| Yüklü Faktör | 50 % |
| Operating Cycles/hour | 10 cyc/h |
| [Us] Control Circuit Voltage | 110...230 V AC 50...60 Hz % - 15...10 |
| Görünen Güç | 300 VA |
| Entegre Motor Aşırı Yük Koruması | Doğru |
| Motor Thermal Protection Class | Sınıf 10E |
| Koruma Tipi | Faz hatası: mains; Termal koruma: yolverici; Termal koruma: motor; Current overload: motor; Motor underload: motor; Excessive acceleration time: motor; Motor phase loss detection: motor; Protection against line phase inversion: mains; External thermal protection: motor; Protection delta inside wiring: yolverici; Short-circuit between motor phase and earth: motor |
| Current Limiting %In (5 X Ie Maximum) | 150…700 % |
| [In] Rated Current Pwr Loss Specifctn | 790 A |
| Güç Kaybı Statik Akımı Bağımsız | 19 W |
| Aygıt Başına Güç Kaybı Akıma Bağlı | 157 W |
| Power Loss During Starting | 10630 W during starting at 40 °C at 400% Ie |
| Standartlar | EN/IEC 60947-4-2; UL 60947-4-2; IEC 60664-1 |
| Ürün Sertifikaları | CE; UKCA; RCM; CCC; DNV; ATEX; EAC; KC; cULus |
| İşaretleme | CE; UKCA; RCM; CCC; ATEX; EAC; KC; CULus |
| Kontrol Devresi Gerilimi | 24 V DC |
| Dijital Giriş Sayısı | 5 |
| Dijital Giriş Tipi | (DI1) digital input, 4.4 kOhm; (DI2) digital input, 4.4 kOhm; (DI3) digital input, 4.4 kOhm; (DI4) digital input, 4.4 kOhm; (STO) digital input, > 1 kOhm |
| Giriş Uyumluluğu | DI1: Dijital giriş seviye 1 PLC 'e uygunEN/IEC 61131-2; DI2: Dijital giriş seviye 1 PLC 'e uygunEN/IEC 61131-2; DI3: Dijital giriş seviye 1 PLC 'e uygunEN/IEC 61131-2; DI4: Dijital giriş seviye 1 PLC 'e uygunEN/IEC 61131-2; STO: Dijital giriş seviye 1 PLC 'e uygunEN/IEC 61131-2 |
| Dijital Giriş Lojiği | Digital input DI1 0 Durumunda: 0... 11 V, >= 5 mA; Digital input DI2 0 Durumunda: 0... 11 V, >= 5 mA; Digital input DI3 0 Durumunda: 0... 11 V, >= 5 mA; Digital input DI4 0 Durumunda: 0... 11 V, >= 5 mA; Digital input STO 0 Durumunda: 0... 11 V, >= 5 mA |
| Röle Çıkış Sayısı | 3 |
| Röle Çıkış Tipi | Röle çıkışları R1A, R1C NA; Röle çıkışları R2A, R2C NA; Röle çıkışları R3A, R3C NA |
| Minimum Anahtarlama Akımı | 100 mA -de 12 V DC için röle çıkışları |
| Maksimum Anahtarlama Akımı | Röle çıkışları 2 A / 250 V AC for AC-15 100000 cycles following IEC 60947-5-1; Röle çıkışları 2 A / 30 V DC for DC-13 150000 cycles following IEC 60947-5-1 |
| Dijital Çıkış Sayısı | 2 |
| Dijital Çıkış Tipi | Programmable digital output DQ1 <= 30 V 100 mA; Programmable digital output DQ2 <= 30 V 100 mA |
| Çıkış Konnektörü Türü | Open collector seviye 1 PLC 'e uygunIEC 65A-68 |
| Analog Giriş Sayısı | 1 |
| Analog Giriş Tipi | AI1/PTC1 : PTC/PT 100/PT 1000/KTY84 temperature probe; PTC2 : PTC/PT 100/PT 1000/KTY84 temperature probe; PTC3 : PTC/PT 100/PT 1000/KTY84 temperature probe |
| Analog Çıkış Sayısı | 1 |
| Analog Çıkış Tipi | Akım çıkışı AQ1 : 0...20 mA/4...20 mA , impedance< 500 Ohm; Gerilim çıkışı AQ1 : 0...10 V , impedance> 470 Ohm |
| Haberleşme Port Protokolü | Modbus seri; Modbus TCP/EtherNet/IP |
| Konnektörün Tipi | 1 RJ45 for connecting Modbus serial; 1 RJ45 for connecting Modbus TCP/EtherNet/IP |
| Fiziksel Arayüz | 2 telli RS 485; 100-BASE-TX category 5 or industrial Ethernet |
| İletim Çerçevesi | RTU; TCP/UDP |
| İletim Hızı | 4.8…38.4 kbps; 100 BASE TX |
| Veri Biçimi | 8 bits, configurable odd, even or no parity 1or 2 stop |
| Adreslerin Sayısı | 0…247 için Modbus seri |
| Erişim Yöntemi | Slave Modbus seri |
| Polarizasyon Tipi | Empedans yok için Modbus seri |
| Görüntü Ekranı Kullanılabilir | Doğru |
| Çalışma Konumu | Dikey +/- 10 derece |
| Yükseklik | 580 mm |
| Genişlik | 436 mm |
| Derinlik | 350 mm |
| Ürün Ağırlığı | 65 kg |
| İnternal Bypass | Doğru |
| Kullanılabilir İşlev | Ön ısıtma; Duman tahliyesi; İkinci motor seti; Deceleration with torque control; Braking; Boost; Line contactor control; Reverse contactor control; Anti-jam; Jog; Borehole pump starting; Condition monitoring; Power monitoring; Siber güvenli üretici yazılımı güncellemesi |
| Material Declaration | Doğru |
Ortam19
| Elektromanyetik Uyumluluk | Iletimli ve yayılmalı emisyonlar seviye A conforming to IEC 60947-4-2; Sönen salınım dalgaları seviye 3 conforming to IEC 61000-4-18; Elektrostatik deşarj seviye 3 conforming to IEC 61000-4-2; Elektrik akımlarına bağışıklık seviye 4 conforming to IEC 61000-4-4; Yayılan radyo-elektrik parazitlerine bağışıklık seviye 3 conforming to IEC 61000-4-3; Gerilim/akım darbesi seviye 3 conforming to IEC 6100 |
|---|---|
| Kirletme Derecesi | Seviye 3 |
| Nominal Yıldırım Darbe Dayanım Gerilimi (Up) | 6 kV |
| [Ui] Nominal Yalıtım Voltajı | 690 V |
| Çevre Sınıfı (çalışma Sırasında) | IEC 60721-3-3'e göre sınıf 3C3; IEC 60721-3-3'e göre sınıf 3S3 |
| Çalışma İçin Ortam Hava Sıcaklığı | -25…40 °C (olmadan); 40…60 °C (with current derating of 1 % per °C above 40 °C) |
| Depolama Ortam Koşulları | -40…70 °C |
| Pil Tasarım Ömrü | -40…70 °C |
| Çalışma Yüksekliği | <= 2000 m olmadan; > 2000...4800 m with current derating 1 % per 100 m above 2000 m |
| Bağıl Nem | 5…95 % yoğuşma veya damlayan su olmadan 'e uygunEN/IEC 60068-2-3 |
| Titreşimli Yük Altında Maksimum Sapma (çalışma Sırasında) | 2...13 Hz'de 1,5 mm |
| Titreşimli Yük Altında Maksimum Sapma (depolama Sırasında) | 2...9 Hz'de 1,75 mm |
| Titreşimli Yük Altında Maksimum Sapma (taşıma Sırasında) | 2...9 Hz'de 1,75 mm |
| Titreşimsel Stres Altında Maksimum Hızlanma (çalışma Sırasında) | 1 gn at 13…200 Hz |
| Titreşimli Yük Altında Maksimum Hızlanma (depolama Sırasında) | 1 gn at 9…200 Hz; 1.5 gn at 200…500 Hz |
| Titreşimli Yük Altında Maksimum Hızlanma (taşıma Sırasında) | 1 gn at 9…200 Hz; 1.5 gn at 200…500 Hz |
| Darbe Etkisi Altında Maksimum Hızlanma (çalışma Sırasında) | 15 gn at 11 ms |
| Darbe Yükü Altında Maksimum Hızlanma (depolama Sırasında) | 10 gn at 11 ms |
| Darbe Yükü Altında Maksimum Hızlanma (taşıma Sırasında) | 10 gn at 11 ms |
Paketleme üniteleri6
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 45,000 cm |
| Package 1 Width | 76,900 cm |
| Package 1 Length | 56,000 cm |
| Paket Ağırlığı (Lbs) | 86,000 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
