Schneider

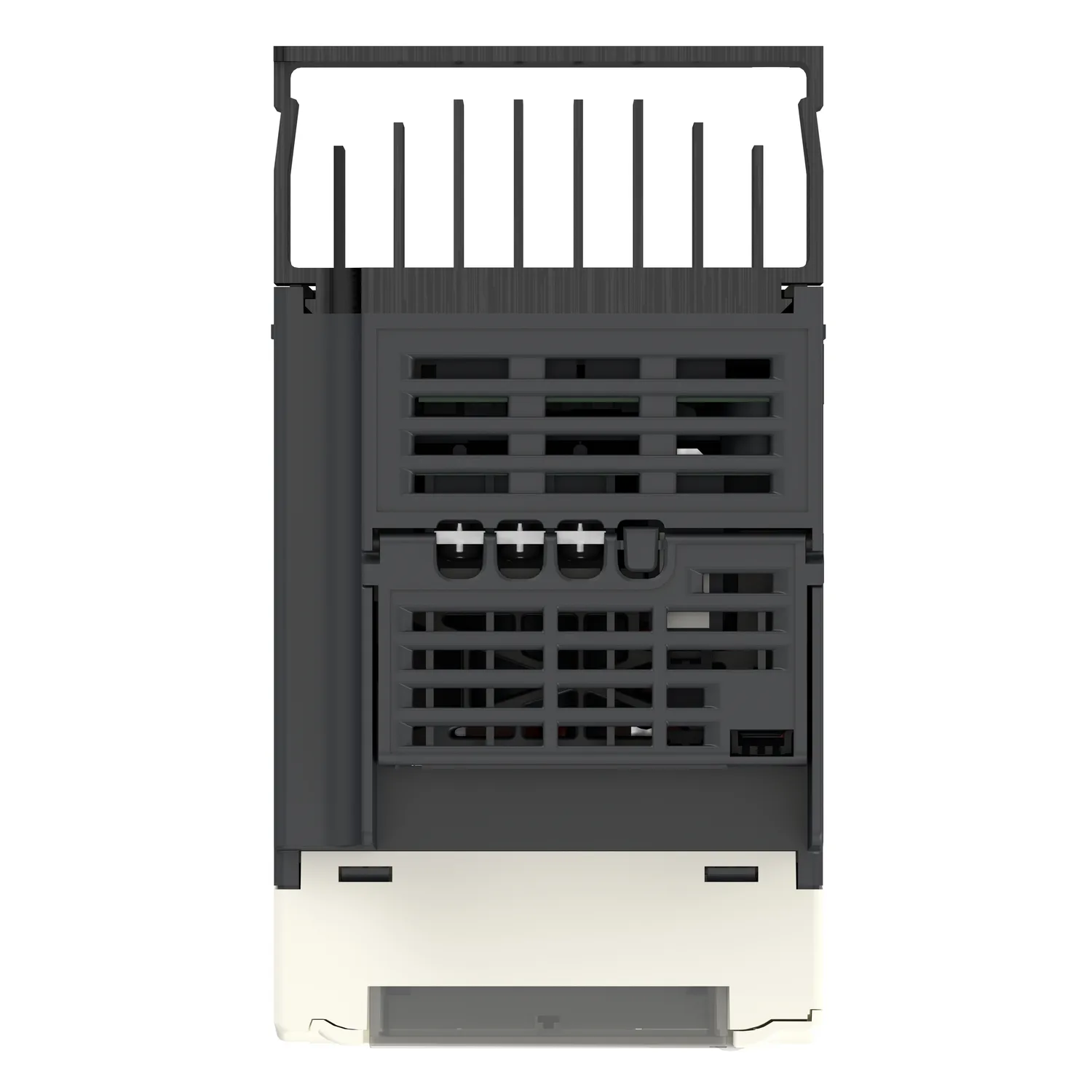

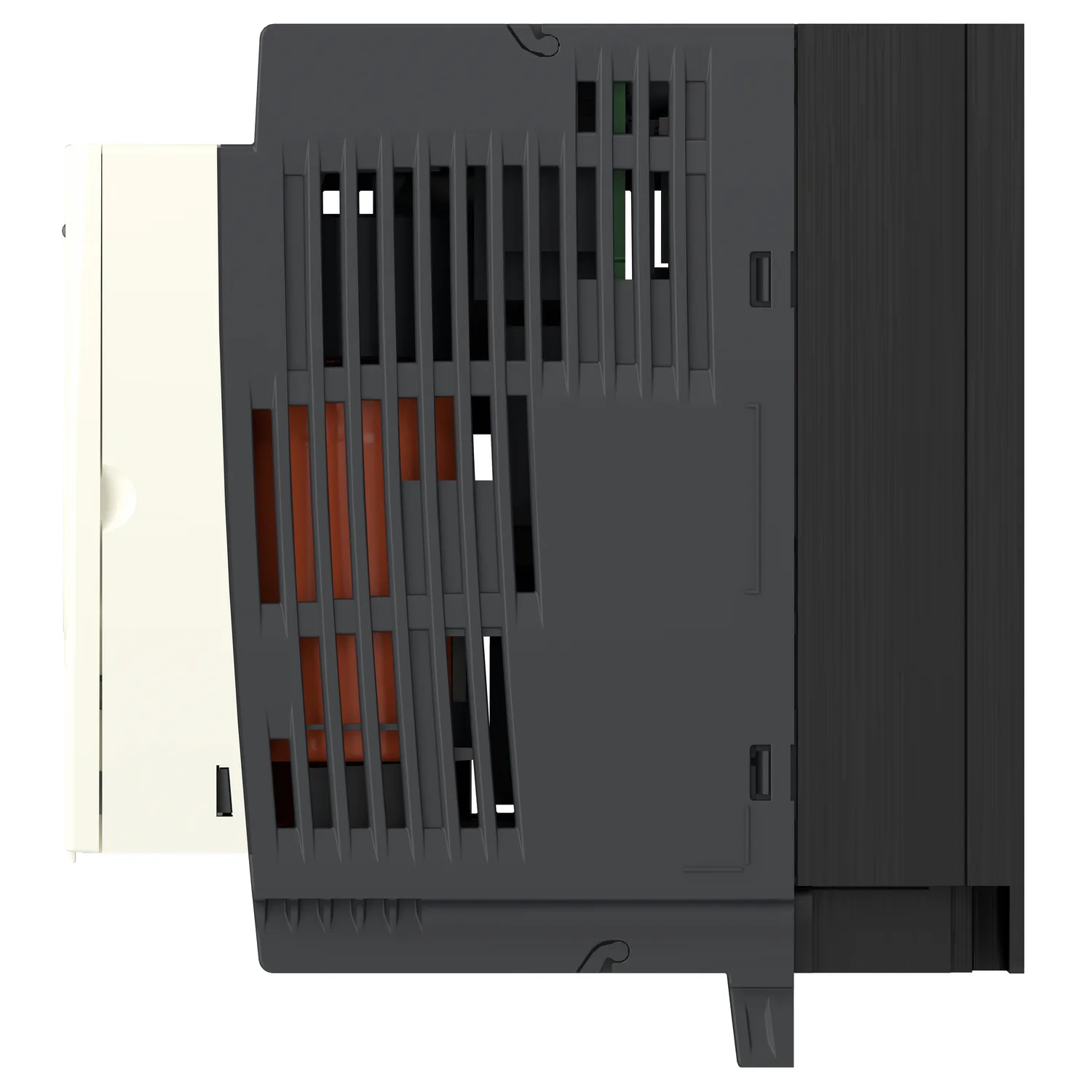

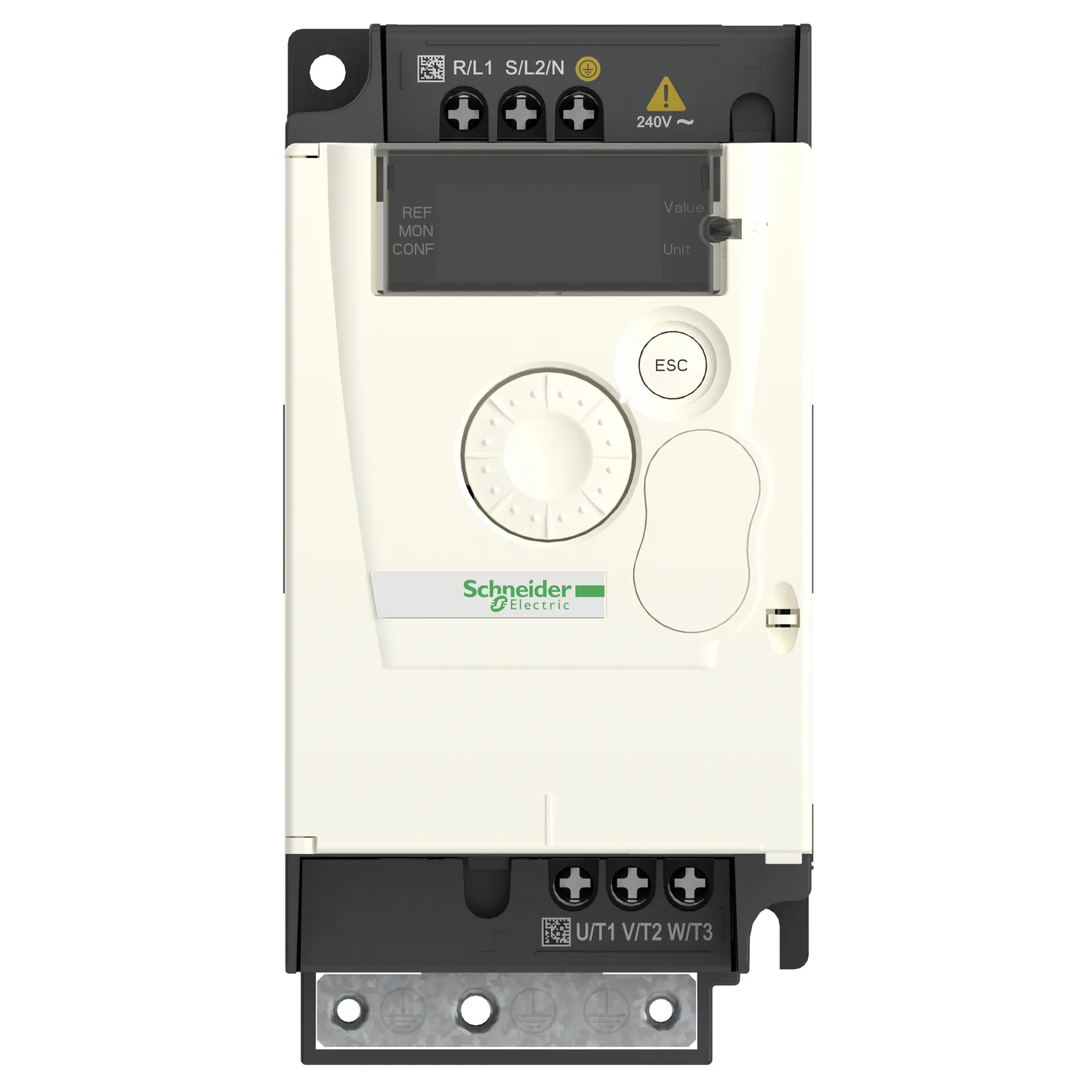

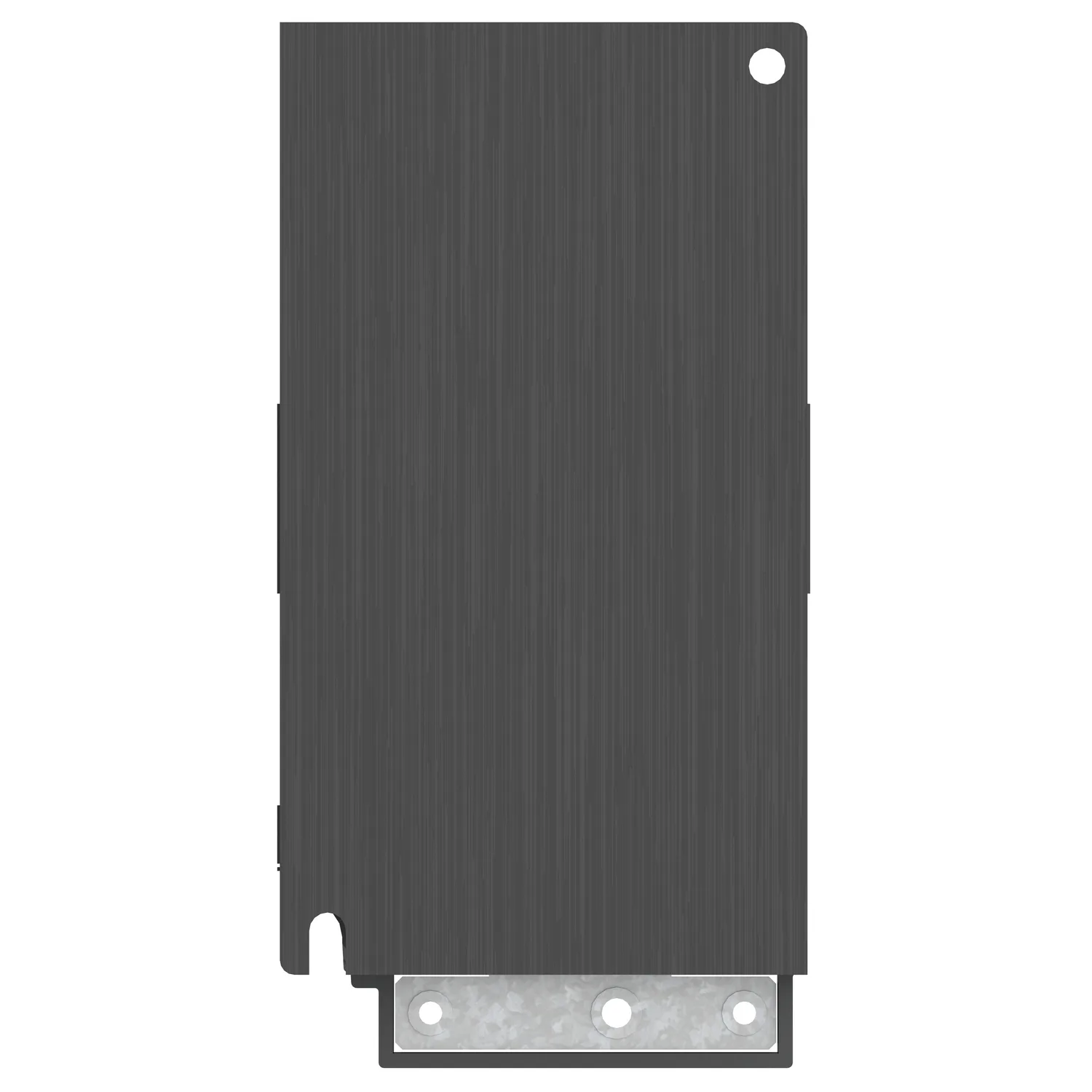

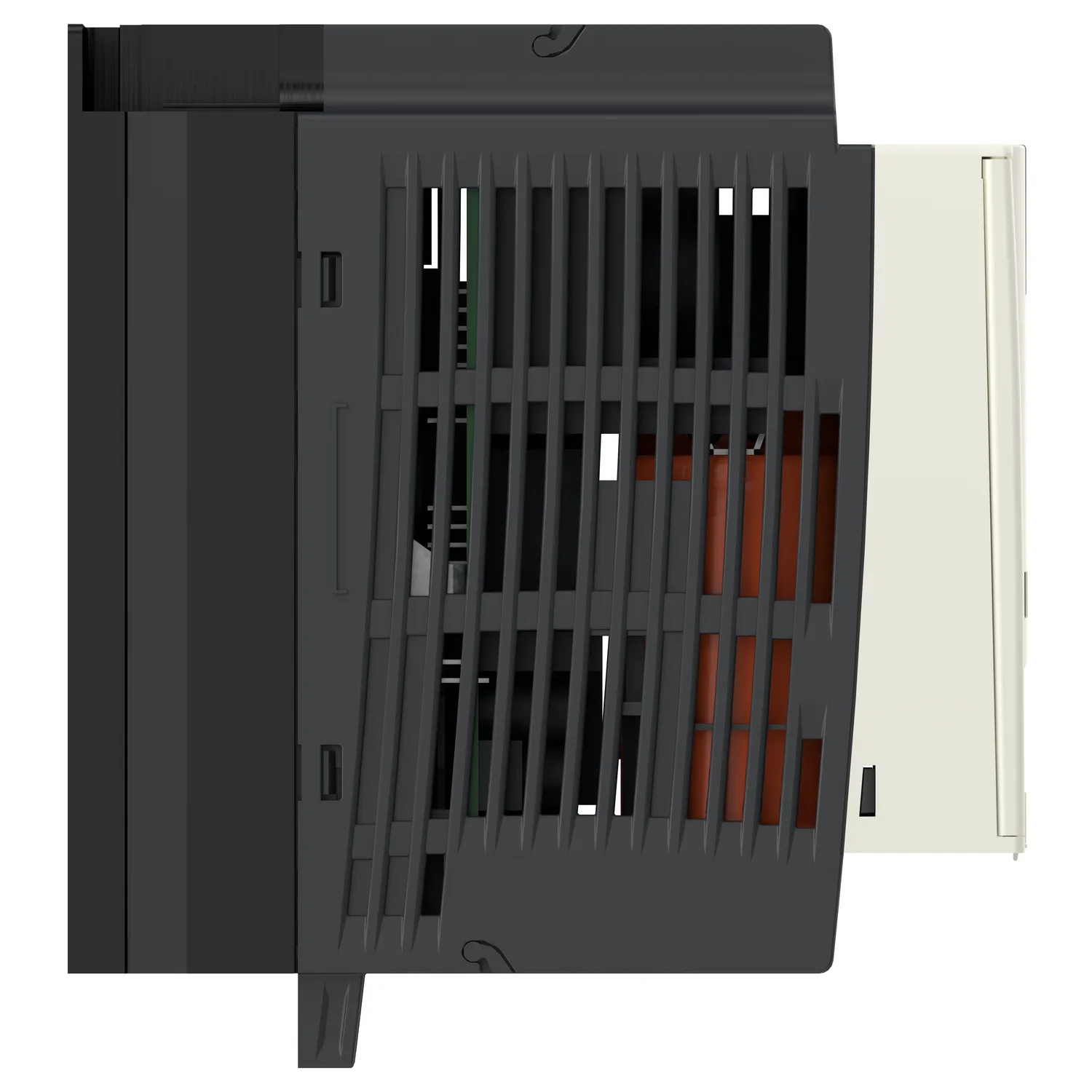

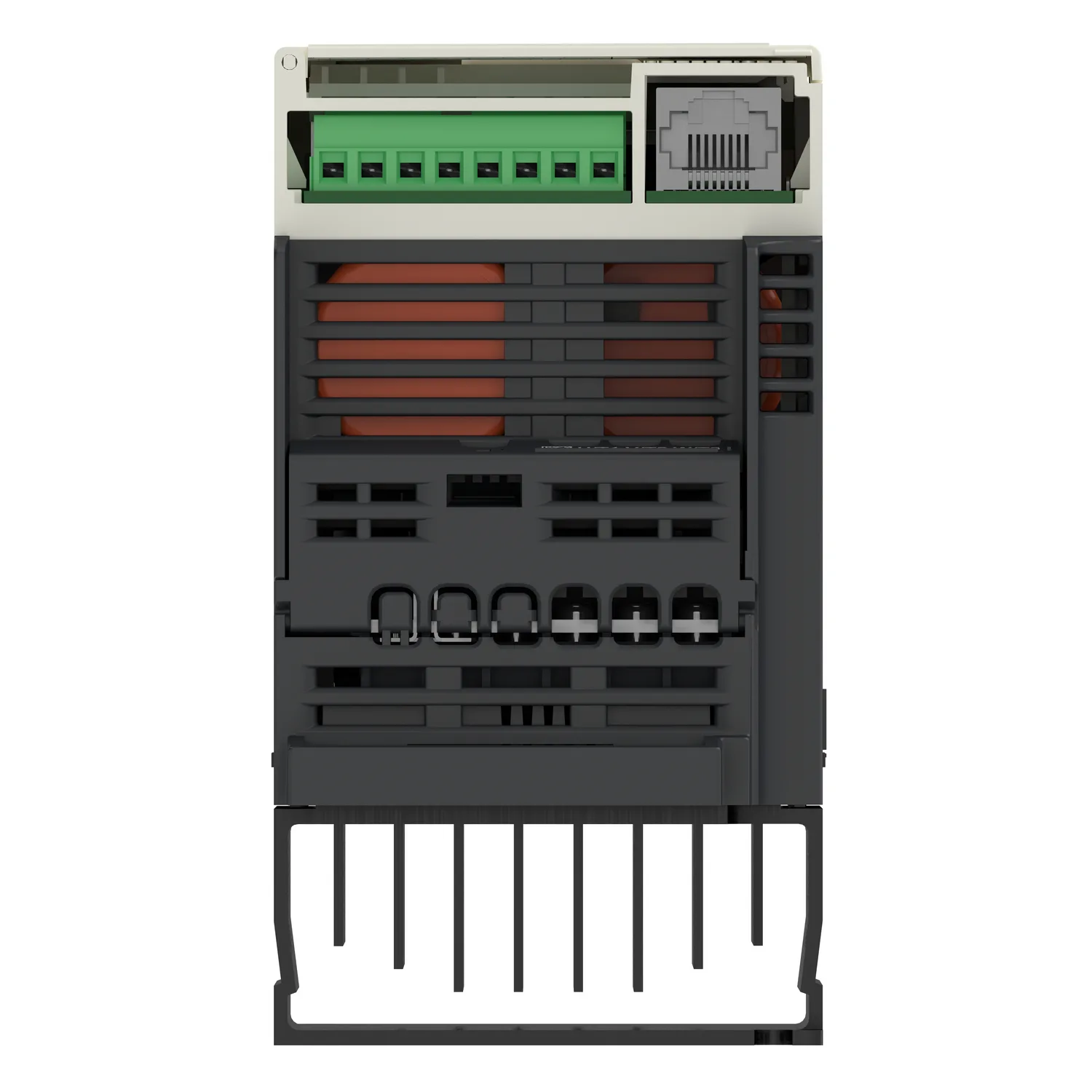

ATV12H055M2 - Otomasyon modülü: İnverter; Maks. motor gücü: 0.55kW; 0.1÷400Hz
Schneider ATV12H055M2, Otomasyon modülü: İnverter; Maks. motor gücü: 0.55kW; 0.1÷400Hz. Kategori: Altivar 12. Stokta.
- Referans Kodu:ATV12H055M2
- Üretici / Marka:Schneider
- Stok Durumu:Stokta (9 Adet) ✅
- Fiyat:333,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Altivar 12
- Ürün Ya Da Bileşen Tipi
- Değişken hızlı sürücü
- Ürüne Özel Uygulama
- Basit makine
- Montaj Tipi
- Pano montajı
Ürün Açıklaması
- Normal ortamlar ve fan-soğutmalı kutu için soğutucu ile tasarlanmıştır
- Tork fonksiyonu üzerinde geçiş, gerektiğinde ekstra tork ile makineyi çözerek duruşları önler, bu da arzıa ve bakım maliyetlerini azaltır
- Düşük yük ve aşırı yük algılama özelliğine sahiptir, bu da kurulumunuzun korunmasına katkıda bulunur
- Altivar 12 sürücü, standart olarak, sürücünün alt tarafında bulunan RJ45 kanatları aracılığıyla erişilebilen Modbus bağlantı protokolünü entegre eder
- Konveyörler, pompalar, aspiratörler, erişim bariyerleri ve koşu bantları gibi basit endüstri ve ticari makine ve cihazlar için tasarlanmıştır
- SoMove yazılım uyumluluğu, yapılandırmaların kaydedilmesine ve yedek sürücüye aktarılmasına olanak tanıyarak bakım aksaklıklarını azaltır
- Havalandırma ve pompalama uygulamaları için optimize edilmiş bir güç ve tork uygulamasına sahiptir, bu da %30'a varan enerji tasarrufu sağlar.
Başlıca Özellikler
- Havalandırma ve pompalama uygulamaları için optimize edilmiştir: %30'a varan enerji tasarrufu
- Geçici aşırı tork işleviyle daha az arıza süresi ve bakım maliyeti
- Kurulum sadece bir tornavida gerektirir
- Çok işlevlilik, ürünün birden çok bileşeni değiştirmesine olanak tanır
- Yedek parça stoklama maliyetlerini azaltır
Teknik Özellikler
Ana12
| Ürün Serisi | Altivar 12 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Değişken hızlı sürücü |
| Ürüne Özel Uygulama | Basit makine |
| Montaj Tipi | Pano montajı |
| Haberleşme Port Protokolü | Modbus |
| Besleme Frekansı | 50/60 Hz +/- 5 % |
| [Us] Nominal Besleme Gerilimi | 200...240 V % - 15...10 |
| Nominal Çıkış Akımı | 3,5 A |
| Motor Gücü KW | 0,55 kW |
| Motor Gücü Hp | 0,75 hp |
| EMC Filtresi | Entegre |
| IP Koruma Sınıfı | IP20 |
Tamamlayıcı60
| Dijital Giriş Sayısı | 4 |
|---|---|
| Dijital Çıkış Sayısı | 2 |
| Analog Giriş Sayısı | 1 |
| Analog Çıkış Sayısı | 1 |
| Röle Çıkış Sayısı | 1 |
| Fiziksel Arayüz | 2 telli RS 485 |
| Konnektör Tipi | 1 RJ45 |
| Sürekli Çıkış Akımı | 3,5 A -de 4 kHz |
| Erişim Yöntemi | Sunucu Modbus seri |
| Hız Kontrol Cihazı Çıkış Frekansı | 0,5…400 Hz |
| Hız Aralığı | 1…20 |
| Örnekleme Süresi | 20 ms, tolerans +/- 1 ms için lojik giriş; 10 ms için analog giriş |
| Doğrusallık Hatası | Maksimum değerin +/- % 0,3'ü için analog giriş |
| Frekans Çözünürlüğü | Analog giriş: dönüştürücü A/D, 10 bit; Ekran birimi: 0,1 Hz |
| Zaman Sabiti | 20 ms +/- 1 ms referans değişikliği için |
| İletim Hızı | 9,6 kbit/sn; 19,2 kbit/sn; 38,4 kbit/sn |
| İletim Çerçevesi | RTU |
| Adreslerin Sayısı | 1…247 |
| Veri Biçimi | 8 bit, yapılandırılabilir tek, çift veya paritesiz |
| Haberleşme Hizmeti | Bekleme kayıtlarını oku (03) 29 word; Tek kayıtları yaz (06) 29 word; Çoklu kayıtları yaz (16) 27 word; Çoklu kayıtları oku/yaz (23) 4/4 word; Cihaz tanımlamasını oku (43) |
| Polarizasyon Tipi | Empedans yok |
| 4 Kadranlı Çalışma Mümkün | Yanlış |
| Asenkron Motor Kontrol Profili | Gerilim/frekans oranı (V/f); Karesel gerilim/frekans oranı; Sensörsüz akı vektör kontrolü |
| Maksimum Çıkış Frekansı | 4 kHz |
| Geçici Aşırı Moment | 150…170 % sürücü değerine ve motor tipine bağlı olarak nominal motor torku |
| Hızlanma Ve Yavaşlama Rampaları | 0 - 999,9 sn arası doğrusal; S; U |
| Motor Kayma Kompanzasyonu | Fabrikada mevcut; Ayarlanabilir |
| Anahtarlama Frekansı | 2...16 kHz ayarlanabilir; 4...16 kHz değer kaybı faktörü ile |
| Nominal Anahtarlama Frekansı | 4 kHz |
| Durana Kadar Frenleme | DC enjeksiyon ile |
| Fren Kesici Entegre | Yanlış |
| Hat Akımı | 8,0 A -de 100 V (Ağır şart); 6,7 A -de 120 V (Ağır şart) |
| Maksimum Giriş Akımı | 6,7 A |
| Maksimum Çıkış Voltajı | 240 V |
| Görünen Güç | 1,6 kVA -de 240 V (Ağır şart) |
| Maksimum Geçici Akım | 5,3 A süresince 60 s (Ağır şart); 5,8 A süresince 2 s (Ağır şart) |
| Şebeke Frekansı | 50...60 Hz |
| Bağıl Simetrik Ağ Frekansı Toleransı | 5 % |
| Muhtemel Hat Isc | 1 kA |
| Yüksek Aşırı Yükte Temel Yük Akımı | 3,5 A |
| W Cinsinden Güç Dağılımı | Doğal: 34,0 W |
| Güvenlik Fonksiyonu Güvenli Yön (SDI) İle | Yanlış |
| Güvenlik Fonksiyonu İle Güvenli Çalışma Durdurma (SOS) | Yanlış |
| Güvenlik Fonksiyonu Güvenli Konum (SP) İle | Yanlış |
| Güvenlik Fonksiyonu İle Güvenli Programlanabilir Lojik | Yanlış |
| Güvenlik Fonksiyonu İle Güvenli Hız İzleyici (SSM) | Yanlış |
| Güvenlik Fonksiyonu Güvenli Durdurma 1 (SS1) İle | Yanlış |
| Sft Fct Güvenli Durdurma 2 (SS2) İle | Yanlış |
| Güvenlik Fonksiyonu İle Güvenli Tork Kapalı (STO) | Yanlış |
| Kapalı Göstergeli | Yanlış |
| Güvenlik Fonksiyonu İle Güvenli Fren Yönetimi (SBC/SBT) | Yanlış |
| Güvenlik Fonksiyonu İle Güvenli Sınırlı Konum (SLP) | Yanlış |
| Koruma Tipi | Hat besleme aşırı gerilimi; Hat besleme düşük gerilimi; Çıkış fazları ve toprak arasındaki aşırı akım; Aşırı ısınmaya karşı koruma; Motor fazları arasındaki kısa devre; Trifazede giriş faz kaybına karşı; I²t değerinin sürekli hesaplanması ile sürücü üzerinden termal motor koruması |
| Sıkma Torku | 0,8 N.m |
| Yalıtım | Güç ve kontrol arasındaki elektrik |
| Set Başına Miktar | 1'li set |
| Genişlik | 72 mm |
| Yükseklik | 143 mm |
| Derinlik | 131,2 mm |
| Ürün Ağırlığı | 0,8 kg |
Ortam22
| Çalışma Yüksekliği | > 1000...2000 m 100 m başına % 1 akım düşüşüyle; <= 1000 m olmadan |
|---|---|
| Çalışma Konumu | Dikey +/- 10 derece |
| Ürün Sertifikaları | NOM; CSA; C-Tick; UL; GOST; RCM; KC |
| İşaretleme | CE |
| Standartlar | UL 508C; UL 618000-5-1; IEC 61800-5-1; IEC 61800-3 |
| Montaj Stili | Soğutma bloklu |
| Elektromanyetik Uyumluluk | Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 conforming to IEC 61000-4-4; Elektrostatik deşarj bağışıklık testi seviye 3 conforming to IEC 61000-4-2; Iletimli kesintilere bağışıklık seviye 3 conforming to IEC 61000-4-6; Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 conforming to IEC 61000-4-3; Kesinti bağışıklık testi seviye 3 conforming to IEC 61000-4-5; Geri |
| Çevre Sınıfı (çalışma Sırasında) | IEC 60721-3-3'e göre sınıf 3C3; IEC 60721-3-3'e göre sınıf 3S2 |
| Darbe Etkisi Altında Maksimum Hızlanma (çalışma Sırasında) | 150 m/sn² 11 ms'de |
| Titreşimsel Stres Altında Maksimum Hızlanma (çalışma Sırasında) | 10 m/sn² 13...200 Hz'de |
| Titreşimli Yük Altında Maksimum Sapma (çalışma Sırasında) | 2...13 Hz'de 1,5 mm |
| Aşırı Gerilim Kategorisi | Sınıf III |
| Düzenleme Döngüsü | Ayarlanabilir PID regülatör |
| Elektromanyetik Emisyon | Yayılmalı emisyonlar ortam 1 kategori C2 'e uygunIEC 61800-3 2...16 kHz ekranlı motor kablosu; Iletimli emisyonlar entegre EMC filtresi ile ortam 1 kategori C1 'e uygunIEC 61800-3 2, 4, 8, 12 ve 16 kHz ekranlı motor kablosu <5 m; Iletimli emisyonlar entegre EMC filtresi ile ortam 1 kategori C2 'e uygunIEC 61800-3 2...12 kHz ekranlı motor kablosu <5 m; Iletimli emisyonlar entegre EMC filtresi ile o |
| Titreşim Direnci | 1 gn[Alan](f =[Alan]13…200 Hz) 'e uygunIEC 60068-2-6; 1,5 mm tepeden tepeye[Alan](f =[Alan]3…13 Hz) - simetrik DIN rayında sökülen sürücü - 'e uygunIEC 60068-2-6 |
| Darbe Dayanımı | 15 gn için 11 ms 'e uygunIEC 60068-2-27 |
| Bağıl Nem | 5…95 % yoğuşmasız 'e uygunIEC 60068-2-3; 5…95 % damlayan su olmadan 'e uygunIEC 60068-2-3 |
| Gürültü Seviyesi | 0 dB |
| Kirletme Derecesi | 2 |
| Pil Tasarım Ömrü | -25…70 °C |
| Çalışma İçin Ortam Hava Sıcaklığı | -10…40 °C olmadan; 40…60 °C °C başına % 2,2 akım düşüşüyle |
| Depolama Ortam Koşulları | -25…70 °C |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 11,500 cm |
| Package 1 Width | 18,600 cm |
| Package 1 Length | 18,600 cm |
| Paket Ağırlığı (Lbs) | 1,122 kg |
| Unit Type Of Package 2 | S06 |
| Number Of Units İn Package 2 | 45 |
| Package 2 Height | 73,500 cm |
| Package 2 Width | 60,000 cm |
| Package 2 Length | 80,000 cm |
| Package 2 Weight | 63,310 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
