Schneider

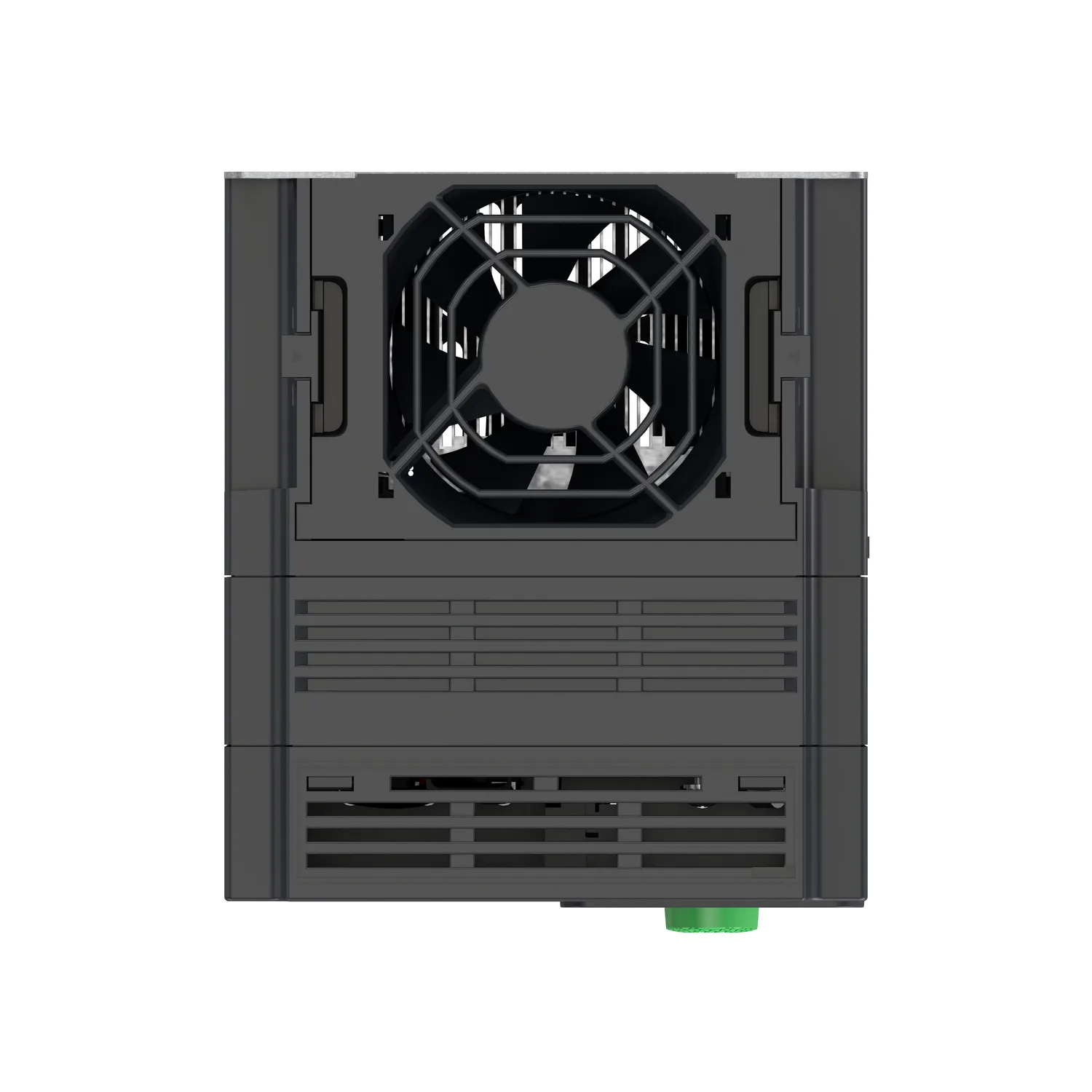

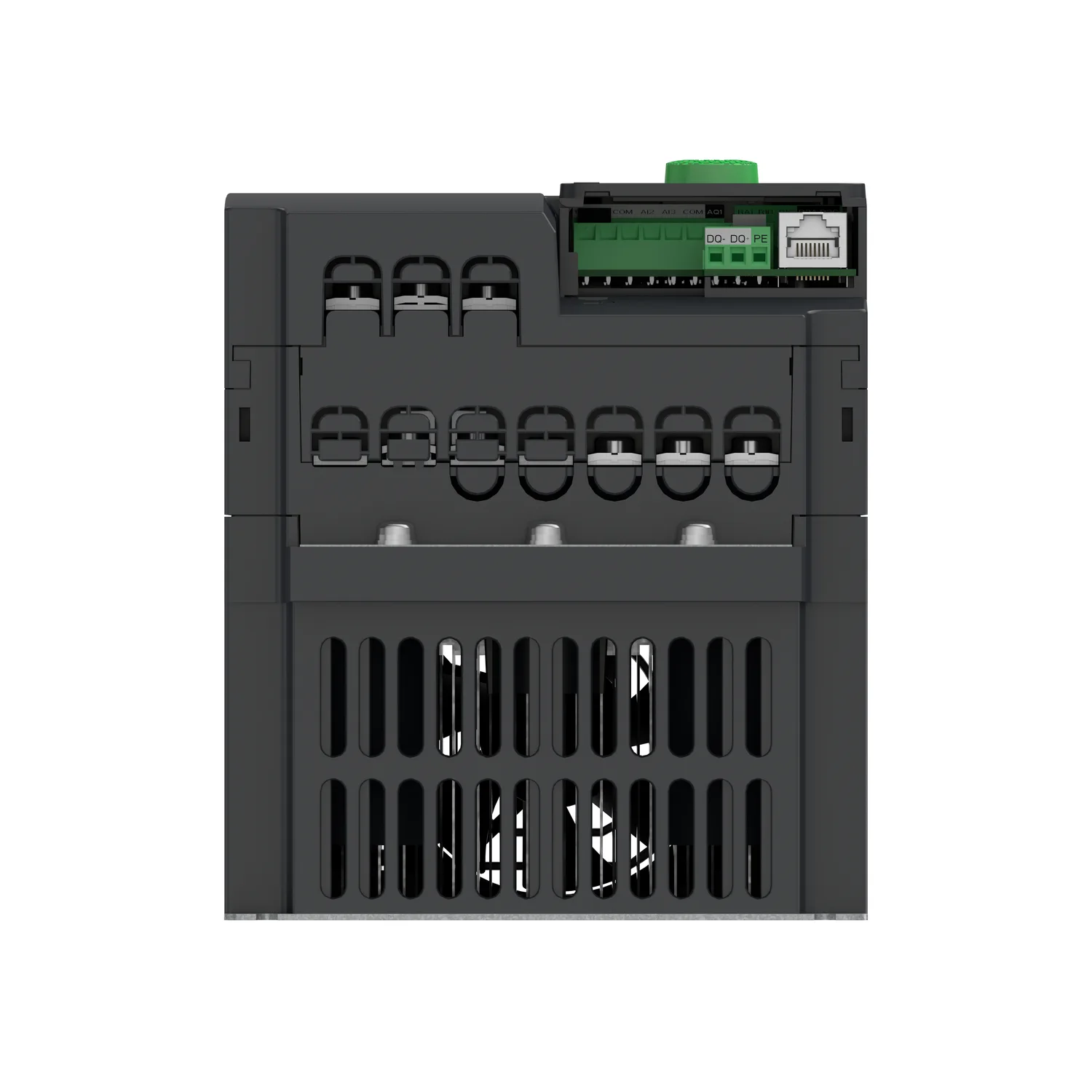

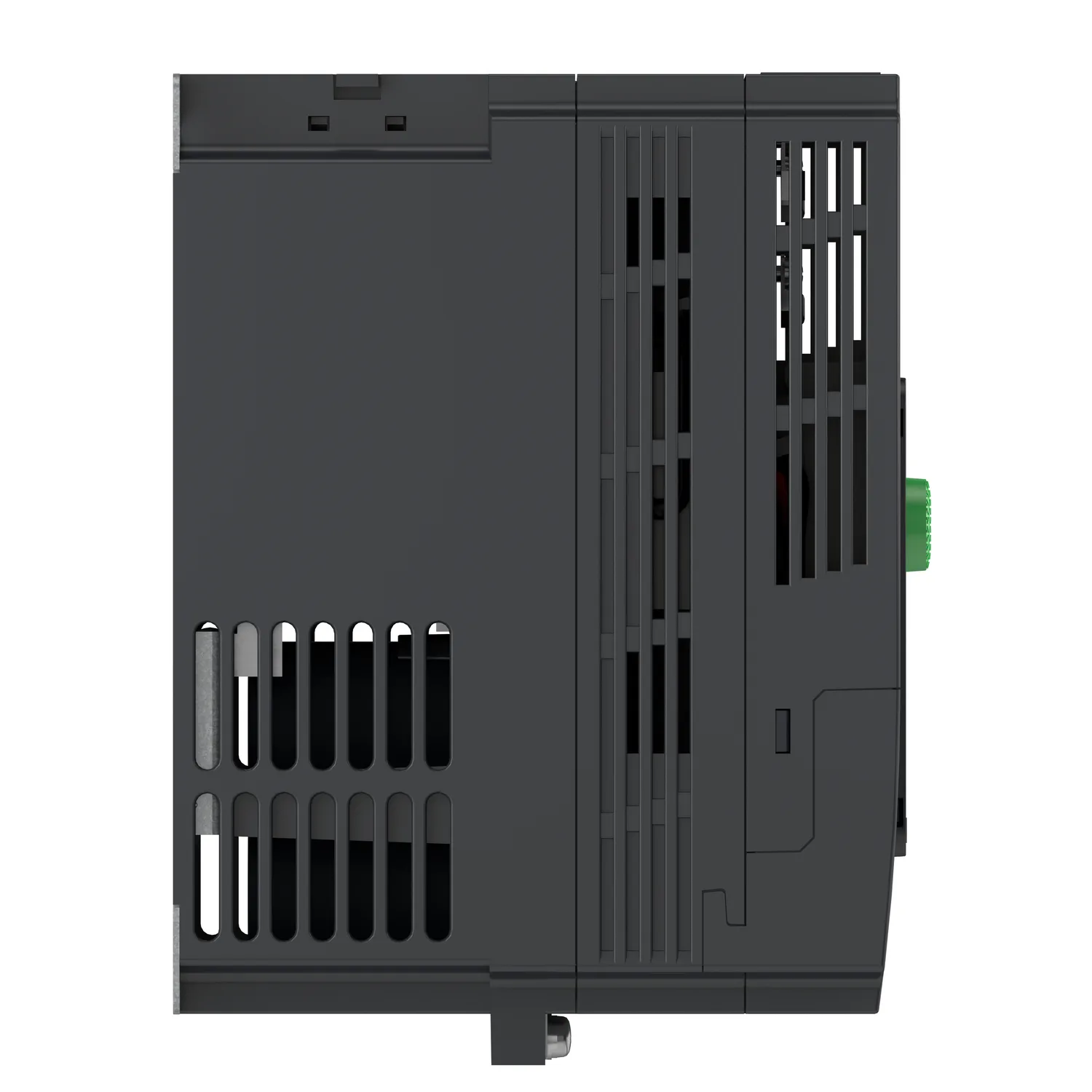

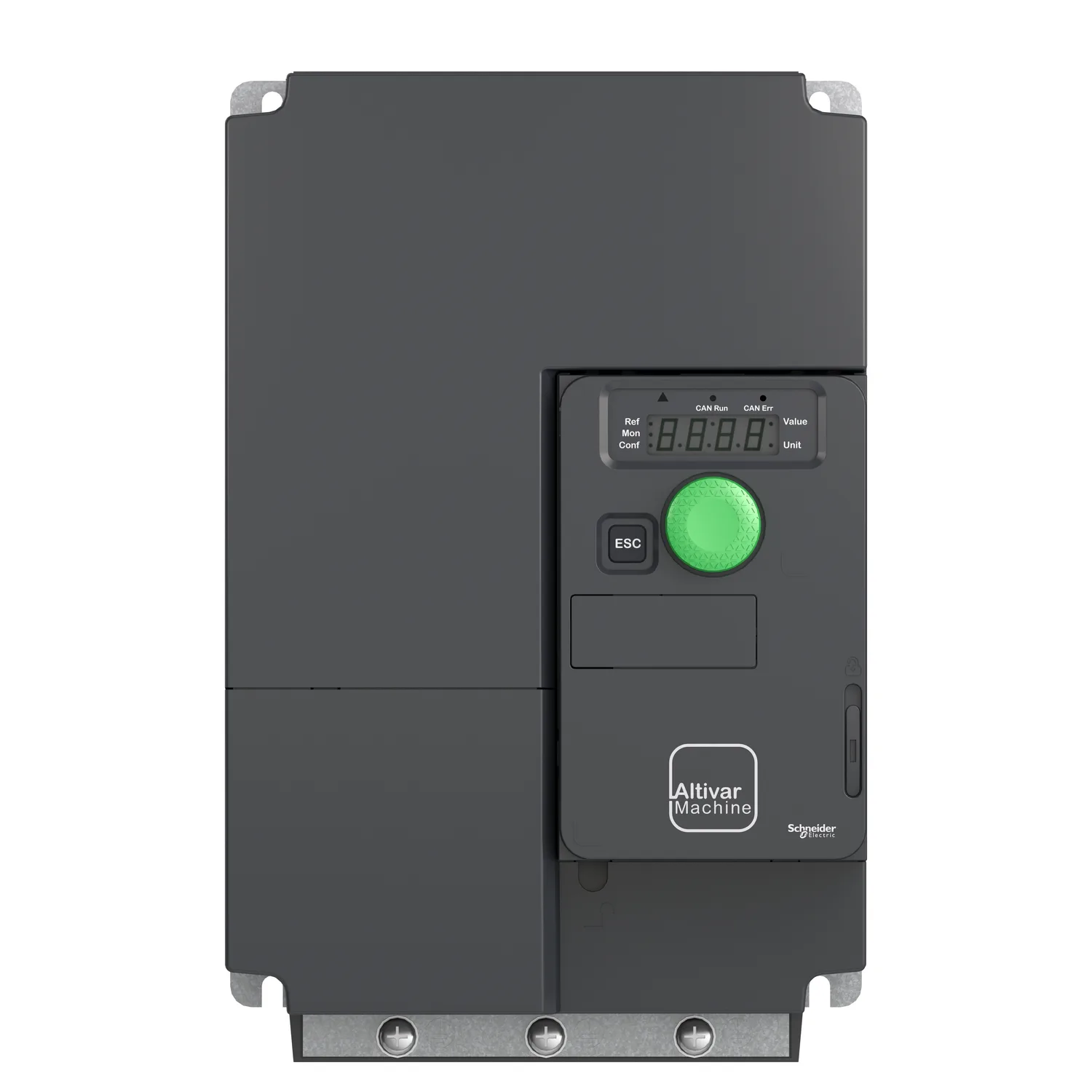

ATV320U55N4C - ATV320 Compact 5.5KW 500V 3 PHASE
Schneider ATV320U55N4C, ATV320 Compact 5.5KW 500V 3 PHASE. Kategori: Altivar ATV320. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:ATV320U55N4C
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:1.507,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Altivar Machine ATV320
- Ürün Ya Da Bileşen Tipi
- Değişken hızlı sürücü
- Ürüne Özel Uygulama
- Yüksek güçlü makineler
- Model
- Standart tip
Ürün Açıklaması
- Altivar Machine ATV320 serisi, Orijinal Ekipman Üreticileri (OEM'ler) için tasarlanmış bir değişken hızlı hız kontrol cihazları serisidir.
- Kompakt form faktörü, sürücülerin makine çerçeveleri içinde dikey olarak istiflenmesine olanak tanır
- 5,5 kW / 7,5 hp'ye kadar nominal güçte ve 380 V ila 500 V AC nominal gerilimde çalışır.
- IEC 60721-3-3 sınıfı 3C3 kaplamalı baskılı devre kartları ile sağlam tasarımı, örneğin 60°C'ye kadar ortam sıcaklıklarında ek soğutmaya ihtiyaç duymadan makinenin zorlu çevre koşullarında kullanılabilirliğini artırmaya olanak tanır.
- Çok düşük hızlarda tork ve hız hassasiyeti, sensörsüz akı vektör kontrolü ile yüksek dinamik performans ve yüksek hızlı motorlar için genişletilmiş frekans aralığı gibi en yaygın uygulamalara uygun fonksiyonları bünyesinde barındırmaktadır.
- Ayrıca açık çevrim senkron motorlar için gerilim/frekans oranı ve statik hız doğruluğu ve enerji tasarrufu kullanılarak motorların ve özel sürücülerin paralel bağlanması da sağlanmaktadır.
- Ağırlığı 2.2kg, boyutları ise 150mm genişlik, 232mm yükseklik, 172mm derinlik.
- IEC, UL, TUV, KC ve diğer uluslararası standartlara uygundur
- Altivar Machine ATV320, paketleme, malzeme elleçleme, tekstil, malzeme işleme, mekanik aktüatörler ve kaldırma gibi alanlardaki basit ve gelişmiş uygulama gereksinimlerini karşılar.
- IEC, UL, TUV, KC ve diğer uluslararası standartlara uygundur.
- Altivar Machine ATV320 sürücülerde montaj aksesuarları ve harici seçenekler (fren dirençleri, hat bobinleri, motor bobinleri, ek EMC filtreleri) mevcuttur. Harici aksesuar ve seçeneklerin türü sürücü derecesine bağlıdır.
- Ürün iki paket halinde teslim edilmektedir.

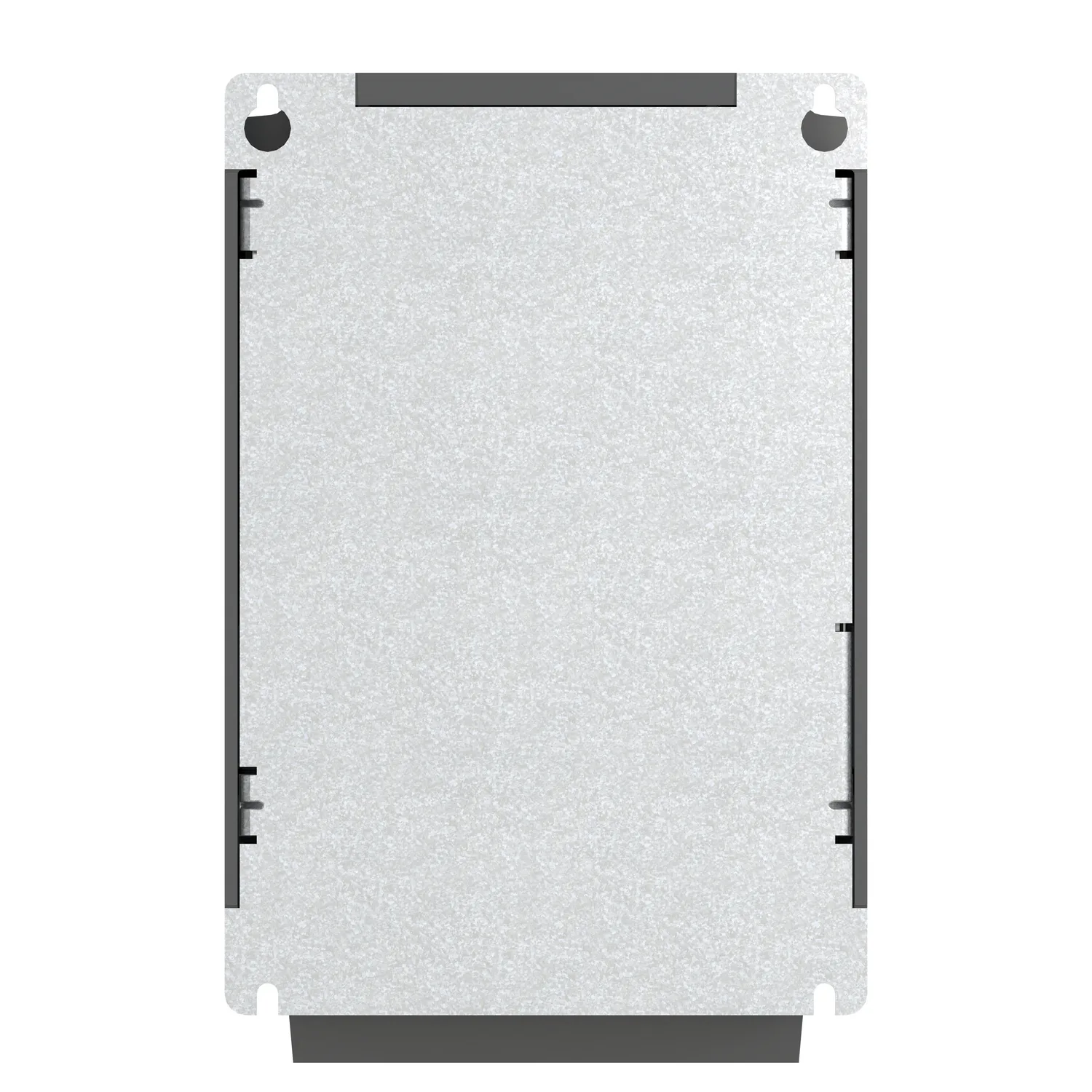

- 4 adet sabitleme deliği sayesinde panoya dikey olarak monte edilebilecek şekilde tasarlanmıştır.
- Schneider Electric'in EcoStruxure Machine'inin içine DTM aracılığıyla tamamen entegre edilmiştir. Aynı yazılım tuğlası (DTM) aracılığıyla ATV320 sürücülerini doğrudan SoMachine ve SoMove yazılımlarında yapılandırmak, kontrol etmek ve teşhis etmek mümkündür.
- Green Premium etiketli olup RoHS, WEEE vb. çevre koruma direktiflerine uygundur.
- direktiflere uygundur
- Aynı yazılım bloğu (DTM) aracılığıyla ATV320 sürücülerini doğrudan SoMachine ve SoMove yazılımında yapılandırmak, kontrol etmek ve teşhis etmek mümkündür
- Çevre dostudur ve çevre korumaya ilişkin RoHS, WEEE vb
- direktiflere uygundur
Başlıca Özellikler
- Güvenlik işlevi
- fansız
- Basit ve gelişmiş makineler için
- Gelişmiş Motor kontrolü
- Daha az kesinti.
Teknik Özellikler
Ana14
| Ürün Serisi | Altivar Machine ATV320 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Değişken hızlı sürücü |
| Ürüne Özel Uygulama | Yüksek güçlü makineler |
| Model | Standart tip |
| Sürücü Biçimi | Kompakt |
| Montaj Tipi | Duvara monte |
| Haberleşme Port Protokolü | Modbus seri; CANopen |
| Seçenek Kartı | Iletişim modülü, CANopen; Iletişim modülü, EtherCAT; Iletişim modülü, Profibus DP V1; Iletişim modülü, Profinet; Iletişim modülü, Ethernet Powerlink; Iletişim modülü, Ethernet/IP; Iletişim modülü, DeviceNet |
| [Us] Nominal Besleme Gerilimi | 380…500 V % - 15...10 |
| Nominal Çıkış Akımı | 14,3 A |
| Motor Gücü KW | 5,5 kW için Ağır şart |
| Motor Gücü Hp | 7,5 hp |
| EMC Filtresi | Entegre |
| IP Koruma Sınıfı | IP20 |
Tamamlayıcı49
| Dijital Giriş Sayısı | 7 |
|---|---|
| Dijital Giriş Tipi | STO güvenli tork kapatma, 24 V DC, empedans: 1,5 kOhm; DI1...DI6 lojik girişler, 24 V DC (30 V); DI5 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (30 V) |
| Dijital Giriş Lojiği | Pozitif lojik (kaynak); Negatif lojik (blok) |
| Dijital Çıkış Sayısı | 3 |
| Dijital Çıkış Tipi | Açık kollektör DQ+ 0…1 kHz 30 V DC 100 mA; Açık kollektör DQ- 0…1 kHz 30 V DC 100 mA |
| Analog Giriş Sayısı | 3 |
| Analog Giriş Tipi | AI1 gerilim: 0...10 V DC, empedans: 30 kOhm, çözünürlük 10 bit; AI2 çift kutuplu diferansiyel gerilim: +/- 10 V DC, empedans: 30 kOhm, çözünürlük 10 bit; AI3 akım: 0...20 mA (veya 4-20 mA, x-20 mA, 20-x mA veya yapılandırmy göre diğer modeller), empedans: 250 Ohm, çözünürlük 10 bit |
| Analog Çıkış Sayısı | 1 |
| Analog Çıkış Tipi | Yazılım-yapılandırılabilir akım AQ1: 0...20 mA empedans 800 Ohm, çözünürlük 10 bit; Yazılım-yapılandırılabilir gerilim AQ1: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit |
| Röle Çıkış Tipi | Yapılandırılabilir röle lojiki R1A 1 NA elektriksel dayanıklılık 100000 cycles; Yapılandırılabilir röle lojiki R1B 1 NK elektriksel dayanıklılık 100000 cycles; Yapılandırılabilir röle lojiki R1C; Yapılandırılabilir röle lojiki R2A 1 NA elektriksel dayanıklılık 100000 cycles; Yapılandırılabilir röle lojiki R2C |
| Maksimum Anahtarlama Akımı | Röle çıkışı R1A, R1B, R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC; Röle çıkışı R1A, R1B, R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC; Röle çıkışı R1A, R1B, R1C, R2A, R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC; Röle çıkışı R1A, R1B, R1C, R2A, R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC; Röle çıkışı R2A, R2C üzerinde |
| Minimum Anahtarlama Akımı | Röle çıkışı R1A, R1B, R1C, R2A, R2C: 5 mA -de 24 V DC |
| Erişim Yöntemi | Slave CANopen |
| 4 Kadranlı Çalışma Mümkün | Doğru |
| Asenkron Motor Kontrol Profili | Gerilim/frekans oranı, 5 nokta; Sensörsüz akı vektör kontrolü, standart; Gerilim/frekans oranı - Enerji Tasarrufu, karesel U/f; Sensörsüz vektör akı kontrolü - Enerji Tasarrufu; Gerilim/frekans oranı, 2 nokta |
| Senkron Motor Kontrol Profili | Sensörsüz vektör kontrolü |
| Maksimum Çıkış Frekansı | 0,599 kHz |
| Hızlanma Ve Yavaşlama Rampaları | Lineer; U; S; CUS; Rampa anahtarlama; Hızlanma/yavaşlama rampası uyarlaması; DC enjeksiyonlu hızlanma/yavaşlama otomatik durdurma |
| Motor Kayma Kompanzasyonu | Otomatik her türlü yük; Ayarlanabilir % 0...300; Gerilim/frekans oranında (2 veya 5 puan) geçerli değil |
| Anahtarlama Frekansı | 2...16 kHz ayarlanabilir; 4...16 kHz değer kaybı faktörü ile |
| Nominal Anahtarlama Frekansı | 4 kHz |
| Durana Kadar Frenleme | DC enjeksiyon ile |
| Fren Kesici Entegre | Doğru |
| Hat Akımı | 20,7 A -de 380 V (Ağır şart); 14,5 A -de 500 V (Ağır şart) |
| Maksimum Giriş Akımı | 20,7 A |
| Maksimum Çıkış Voltajı | 500 V |
| Görünen Güç | 12,6 kVA -de 500 V (Ağır şart) |
| Şebeke Frekansı | 50...60 Hz |
| Bağıl Simetrik Ağ Frekansı Toleransı | 5 % |
| Muhtemel Hat Isc | 22 kA |
| Yüksek Aşırı Yükte Temel Yük Akımı | 14,3 A |
| W Cinsinden Güç Dağılımı | Fan: 195,0 W -de 380 V 4 kHz |
| Güvenlik Fonksiyonu Güvenli Yön (SDI) İle | Doğru |
| Güvenlik Fonksiyonu İle Güvenli Çalışma Durdurma (SOS) | Yanlış |
| Güvenlik Fonksiyonu Güvenli Konum (SP) İle | Yanlış |
| Güvenlik Fonksiyonu İle Güvenli Programlanabilir Lojik | Yanlış |
| Güvenlik Fonksiyonu İle Güvenli Hız İzleyici (SSM) | Yanlış |
| Güvenlik Fonksiyonu Güvenli Durdurma 1 (SS1) İle | Yanlış |
| Sft Fct Güvenli Durdurma 2 (SS2) İle | Doğru |
| Güvenlik Fonksiyonu İle Güvenli Tork Kapalı (STO) | Yanlış |
| Kapalı Göstergeli | Doğru |
| Güvenlik Fonksiyonu İle Güvenli Fren Yönetimi (SBC/SBT) | Yanlış |
| Güvenlik Fonksiyonu İle Güvenli Sınırlı Konum (SLP) | Yanlış |
| Koruma Tipi | Giriş faz kesmeleri: sürücü; Çıkış fazları ve toprak arasındaki aşırı akım: sürücü; Aşırı ısınmaya karşı koruma: sürücü; Motor fazları arasındaki kısa devre: sürücü; Termal koruma: sürücü |
| Genişlik | 150 mm |
| Yükseklik | 232,0 mm |
| Derinlik | 178,0 mm |
| Ürün Ağırlığı | 3,5 kg |
| Geçici Aşırı Moment | 170…200 % nominal motor torku |
Ortam18
| Çalışma Konumu | Dikey +/- 10 derece |
|---|---|
| Ürün Sertifikaları | CE; ATEX; NOM; GOST; EAC; RCM; KC |
| İşaretleme | CE; ATEX; UL; CSA; EAC; RCM |
| Standartlar | IEC 61800-5-1 |
| Elektromanyetik Uyumluluk | Elektrostatik deşarj bağışıklık testi seviye 3 conforming to IEC 61000-4-2; Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 conforming to IEC 61000-4-3; Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 conforming to IEC 61000-4-4; 1,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3 conforming to IEC 61000-4-5; Iletimli radyo frekansı bağışıklık testi seviye 3 conf |
| Çevre Sınıfı (çalışma Sırasında) | IEC 60721-3-3'e göre sınıf 3C3; IEC 60721-3-3'e göre sınıf 3S2 |
| Darbe Etkisi Altında Maksimum Hızlanma (çalışma Sırasında) | 150 m/sn² 11 ms'de |
| Titreşimsel Stres Altında Maksimum Hızlanma (çalışma Sırasında) | 10 m/sn² 13...200 Hz'de |
| Titreşimli Yük Altında Maksimum Sapma (çalışma Sırasında) | 2...13 Hz'de 1,5 mm |
| İzin Verilen Bağıl Nem (depolama Sırasında) | EN 60721-3'e göre sınıf 3K5 |
| Soğutma Havası Hacmi | 60 m3/h |
| Aşırı Gerilim Kategorisi | III |
| Düzenleme Döngüsü | Ayarlanabilir PID regülatör |
| Hız Doğruluğu | Nominal kaymanın +/- % 10'u 0,2 Tn - Tn |
| Kirletme Derecesi | 2 |
| Pil Tasarım Ömrü | -25…70 °C |
| Çalışma İçin Ortam Hava Sıcaklığı | -10…50 °C olmadan; 50…60 °C değer kaybı faktörü ile |
| Depolama Ortam Koşulları | -25…70 °C |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 19,500 cm |
| Package 1 Width | 22,500 cm |
| Package 1 Length | 33,000 cm |
| Paket Ağırlığı (Lbs) | 4,696 kg |
| Unit Type Of Package 2 | P06 |
| Number Of Units İn Package 2 | 10 |
| Package 2 Height | 75,000 cm |
| Package 2 Width | 60,000 cm |
| Package 2 Length | 80,000 cm |
| Package 2 Weight | 57,500 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
