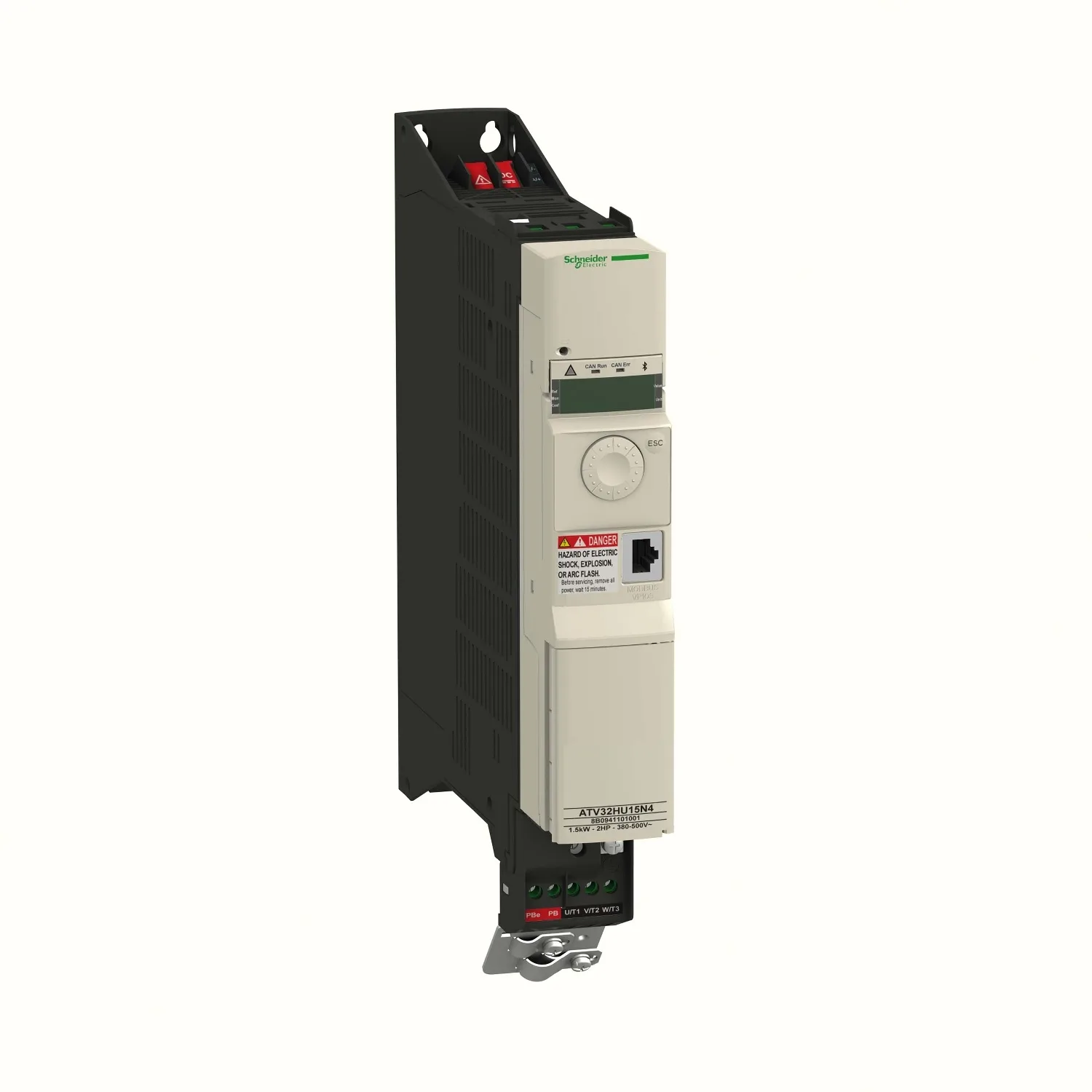

Schneider
ATV32HU15N4
Satışta değil
Schneider ATV32HU15N4. Kategori: Endüstri Ürünleri. Satışta değil; bu ürün için fiyat ve teklif sunulmuyor.
- Referans Kodu:ATV32HU15N4
- Üretici / Marka:Schneider
Öne Çıkan Özellikler
- Ürün Serisi
- Altivar 32
- Ürün Ya Da Bileşen Tipi
- Değişken hızlı sürücü
- Ürün Varış Yeri
- Asenkron motorlar, Senkron motorlar
- Ürüne Özel Uygulama
- Yüksek güçlü makineler
Ürün Açıklaması
Hız Kontrol Cihazı Atv32 - 1,5 Kw - 400 V - 3 Fazlı - Soğutma Bloklu
Teknik Özellikler
| Ürün Serisi | Altivar 32 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Değişken hızlı sürücü |
| Ürün Varış Yeri | Asenkron motorlar, Senkron motorlar |
| Ürüne Özel Uygulama | Yüksek güçlü makineler |
| Kullanılabilir İşlev | - |
| Montaj Stili | Soğutma bloklu |
| Bileşen Adı | ATV32 |
| EMC Filtresi | Sınıf C2 EMC filtresi entegre |
| Fazların Ağ Sayısı | 3 faz |
| [Us] Nominal Besleme Gerilimi | 380 500 V - 15...10 % |
| Besleme Gerilimi Limitleri | 323...550 V |
| Besleme Frekansı | 50...60 Hz - 5...5 % |
| Ağ Frekansı | 47,5...63 Hz |
| Motor Gücü KW | 1.5 kW 380 500 V |
| Motor Gücü Hp | 2 hp 380 500 V |
| Hat Akımı | 4,9 A 500 V 3 faz 1.5 kW 2 hp, 6,5 A 380 V 3 faz 1.5 kW 2 hp |
| Görünen Güç | 4.2 kVA 500 V 3 faz 1.5 kW 2 hp |
| Nominal Çıkış Akımı | 4,1 A 4 kHz 500 V 1.5 kW 2 hp |
| Maksimum Geçici Akım | 6,2 A 60 s 1.5 kW 2 hp |
| Çıkış Frekansı | 0.0005...0.599 kHz |
| Nominal Anahtarlama Frekansı | 4 kHz |
| Anahtarlama Frekansı | 2...16 kHz ayarlanabilir |
| Hız Aralığı | 1...100 asenkron motor açık döngü modunda |
| Hız Doğruluğu | Nominal kaymanın +/- % 10'u 0,2 Tn - Tn |
| Tork Doğruluğu | +/- 15 % |
| Geçici Aşırı Moment | % 170...200 |
| Asenkron Motor Kontrol Profili | Gerilim/frekans oranı, 2 nokta, Gerilim/frekans oranı, 5 nokta, Sensörsüz akı vektör kontrolü - Enerji Tasarrufu, NoLoad yasası, Sensörsüz akı vektör kontrolü, standart, Gerilim/frekans oranı - Enerji Tasarrufu, karesel U/f |
| Senkron Motor Kontrol Profili | Sensörsüz vektör kontrolü |
| Düzenleme Döngüsü | Ayarlanabilir PID regülatör |
| Motor Kayma Kompanzasyonu | Otomatik her türlü yük, Gerilim/frekans oranında (2 veya 5 puan) geçerli değil, Ayarlanabilir % 0...300 |
| Yerel Sinyalleme | 1 LED kırmızı sürücü gerilimi, 1 LED yeşil CANopen çalışması, 1 LED kırmızı CANopen hatası, 1 LED kırmızı sürücü hatası |
| Gürültü Seviyesi | 43 dB 86/188/EEC |
| Yalıtım | Güç ve kontrol arasındaki elektrik |
| Elektrikli Bağlantı | Vidalı terminal 0,5...1,5 mm² AWG 18...AWG 14 kontrol, Çıkarılabilir vidalı terminaller 1,5...2,5 mm² AWG 14...AWG 12 motor/frenleme direnci, Vidalı terminal 1,5...4 mm² AWG 14...AWG 10 güç besleme |
| Sıkma Torku | 0.5 N.m 4,4 lb/ft kontrol, 0.7 N.m 7,1 lb/ft motor/frenleme direnci, 0.6 N.m 5,3 lb/ft güç besleme |
| Besleme | Referans potansiyometre için dahili besleme (1 - 10 kOhm) 10,5 V DC +/- 5 % |
| Analog Giriş Sayısı | 3 |
| Analog Giriş Tipi | Gerilim AI1 0...10 V DC 30000 Ohm 10 bit, Çift kutuplu diferansiyel gerilim AI2 +/- 10 V DC 30000 Ohm 10 bit, Akım AI3 0...20 mA (veya 4-20 mA, x-20 mA, 20-x mA veya yapılandırmy göre diğer modeller) 250 Ohm 10 bit |
| Örnekleme Süresi | 2 ms AI1, AI2, AI3 analog, 2 ms AO1 analog |
| Yanıt Süresi | 8 ms +/- 0,7 msn LI1...LI6 lojik, 2 ms R1A, R1B, R1C röle, 2 ms R2A, R2C röle |
| Doğruluk | +/- % 0,2 AI1, AI2, AI3 -10...60 °C sıcaklık için, +/- % 0,5 AI1, AI2, AI3 25 °C sıcaklık için, +/- 1 % AO1 25 °C sıcaklık için, +/- % 2 AO1 -10...60 °C sıcaklık için |
| Doğrusallık Hatası | Maksimum değerin +/- % 0,2...0,5'i AI1, AI2, AI3, +/- % 0,3 AO1 |
| Analog Çıkış Sayısı | 1 |
| Analog Çıkış Tipi | Yazılım-yapılandırılabilir akım AO1 0...20 mA 800 Ohm 10 bit, Yazılım-yapılandırılabilir gerilim AO1 0...10 V 470 Ohm 10 bit |
| Dijital Çıkış Sayısı | 3 |
| Dijital Çıkış Tipi | Yapılandırılabilir röle lojiki R1A, R1B, R1C NA/NK 100000 cycles, Yapılandırılabilir röle lojiki R2A, R2B NA 100000 cycles, Lojik LO |
| Minimum Anahtarlama Akımı | 5 mA 24 V DC yapılandırılabilir röle lojiki |
| Maksimum Anahtarlama Akımı | 3 A 250 V AC dirençli (cos phi = 1 R1, 4 A 30 V DC dirençli (cos phi = 1 R1, 2 A 250 V AC endüktif (cos phi = 0.4 R1, R2, 2 A 30 V DC endüktif (cos phi = 0.4 R1, R2, 5 A 250 V AC dirençli (cos phi = 1 R2, 5 A 30 V DC dirençli (cos phi = 1 R2 |
| Dijital Giriş Sayısı | 7 |
| Dijital Giriş Tipi | Programlanabilir (blok/kaynak) LI1...LI4 24...30 V DC seviye 1 PLC, Darbe girişi 20 kpps olarak programlanabilir LI5 24...30 V DC seviye 1 PLC, Anahtar-yapılandırılabilir PTC prob LI6 24...30 V DC, Güvenli tork kapatma STO 24...30 V DC 1500 Ohm |
| Dijital Giriş Lojiği | Pozitif lojik (kaynak) LI1...LI6 < 5 V > 11 V, Negatif lojik (blok) LI1...LI6 > 19 V < 13 V |
| Hızlanma Ve Yavaşlama Rampaları | S, U, CUS, Yavaşla rampasının otomatik durdurma DC enjeksiyonu, Yavaşlama rampasının adaptasyonu, Lineer, Rampa anahtarlama |
| Durana Kadar Frenleme | DC enjeksiyon ile |
| Koruma Tipi | Giriş faz kesmeleri sürücü, Çıkış fazları ve toprak arasındaki aşırı akım sürücü, Aşırı ısınmaya karşı koruma sürücü, Motor fazları arasındaki kısa devre sürücü, Termal koruma sürücü |
| Haberleşme Port Protokolü | CANopen, Modbus |
| Konnektörün Tipi | 1 RJ45 Modbus/CANopen ön yüzde |
| Fiziksel Arayüz | 2 telli RS 485 Modbus |
| İletim Çerçevesi | RTU Modbus |
| Polarizasyon Tipi | Empedans yok Modbus |
| Adreslerin Sayısı | 1...247 Modbus, 1...127 CANopen |
| Erişim Yöntemi | Slave CANopen |
| Elektromanyetik Uyumluluk | 1,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3 IEC 61000-4-5, Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 IEC 61000-4-4, Elektrostatik deşarj bağışıklık testi seviye 3 IEC 61000-4-2, Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 IEC 61000-4-3, Iletimli radyo frekansı bağışıklık testi seviye 3 IEC 61000-4-6, Gerilim düşüşleri ve kesintileri bağışıklık t |
| Genişlik | 45 mm |
| Yükseklik | 325 mm |
| Derinlik | 245 mm |
| Ürün Ağırlığı | 2.5 kg |
| Seçenek Kartı | Haberleşme kartı CANopen daisy zinciri, Haberleşme kartı CANopen açık stil, Haberleşme kartı DeviceNet, Haberleşme kartı Ethernet/IP, Haberleşme kartı Profibus DP V1 |
| İşlevsellik | Mid |
| Özel Uygulama | Other applications |
| Standartlar | EN 55011 sınıf A grup 1, EN 61800-3 ortam 1 kategori C2, EN 61800-3 ortam 2 kategori C2, EN/IEC 61800-3, EN/IEC 61800-5-1 |
| Ürün Sertifikaları | CSA, C-Tick, GOST, NOM 117, UL |
| İşaret | CE |
| Kirletme Derecesi | 2 EN/IEC 61800-5-1 |
| IP Koruma Derecesi | IP20 EN/IEC 61800-5-1 |
| Titreşim Direnci | 1 gn 13...200 Hz EN/IEC 60068-2-6, 1,5 mm tepeden tepeye 3...13 Hz EN/IEC 60068-2-6 |
| Darbe Dayanımı | 15 gn 11 ms EN/IEC 60068-2-27 |
| Bağıl Nem | 5...95 % yoğuşmasız IEC 60068-2-3, 5...95 % damlayan su olmadan IEC 60068-2-3 |
| Çalışma İçin Ortam Hava Sıcaklığı | -10...50 °C değer kaybı olmadan, 50...60 °C değer kaybı faktörü ile |
| Depolama İçin Ortam Hava Sıcaklığı | -25...70 °C |
| Çalışma Konumu | Dikey +/- 10 derece |
| Sürdürülebilir Teklif Durumu | Green Premium ürünü |
| ROHS | Compliant - since 1007 - Schneider Electric declaration of conformity |
| REACH | Referans eşiğin üzerinde SVHC içermez |
| Ürünün Çevresel Profili | Mevcut |
| Ürün Kullanım Ömrü Sonu Talimatları | Mevcut |
