Schneider

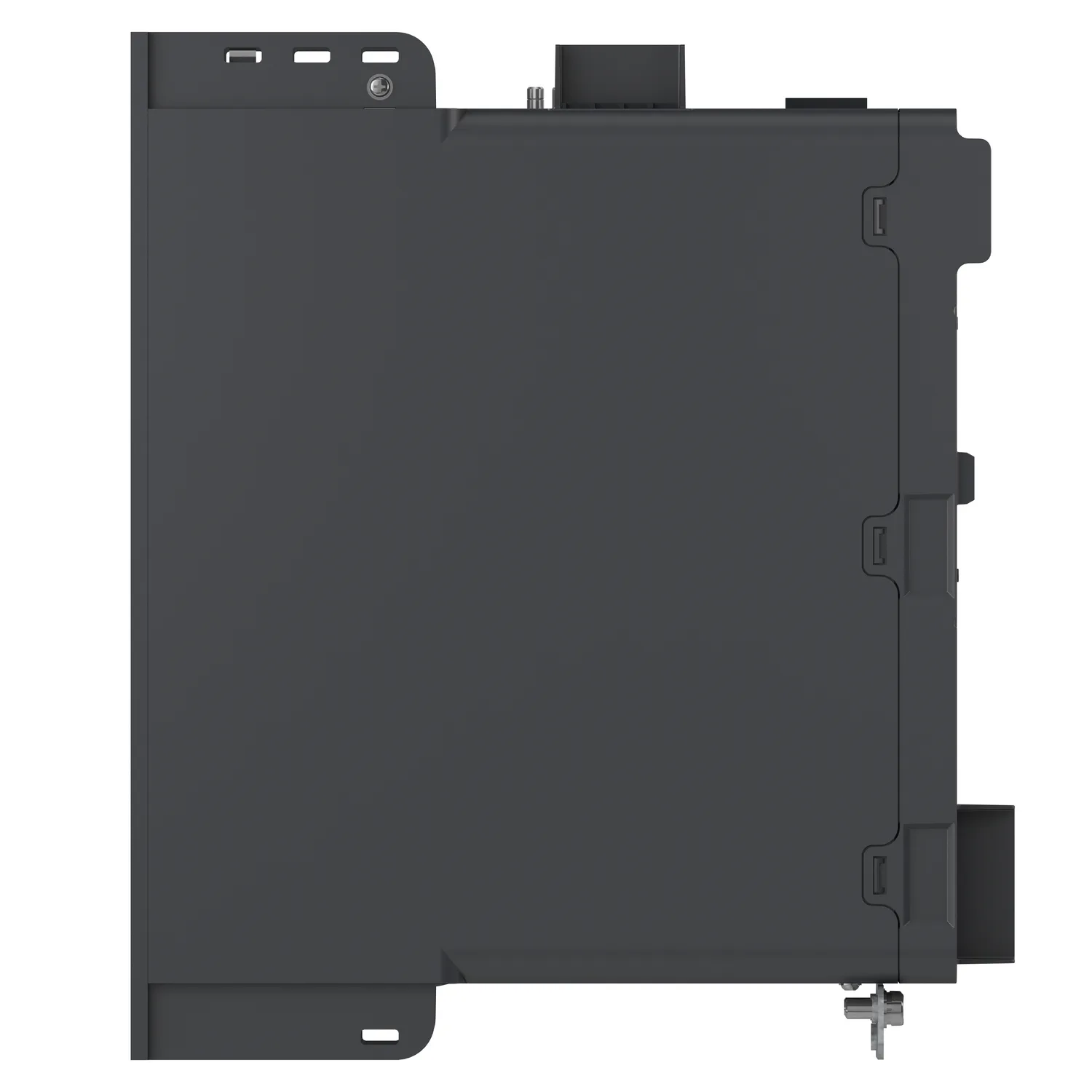

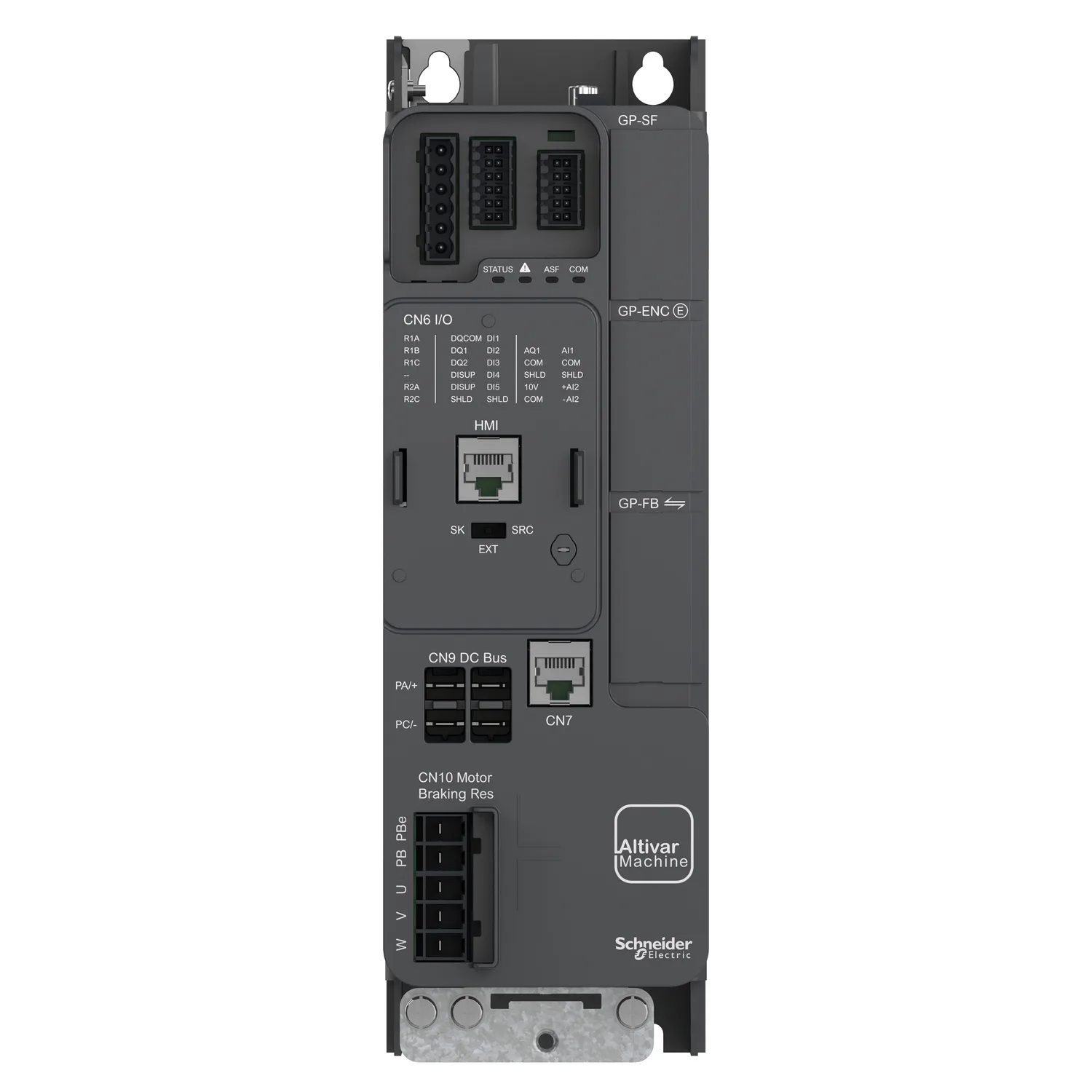

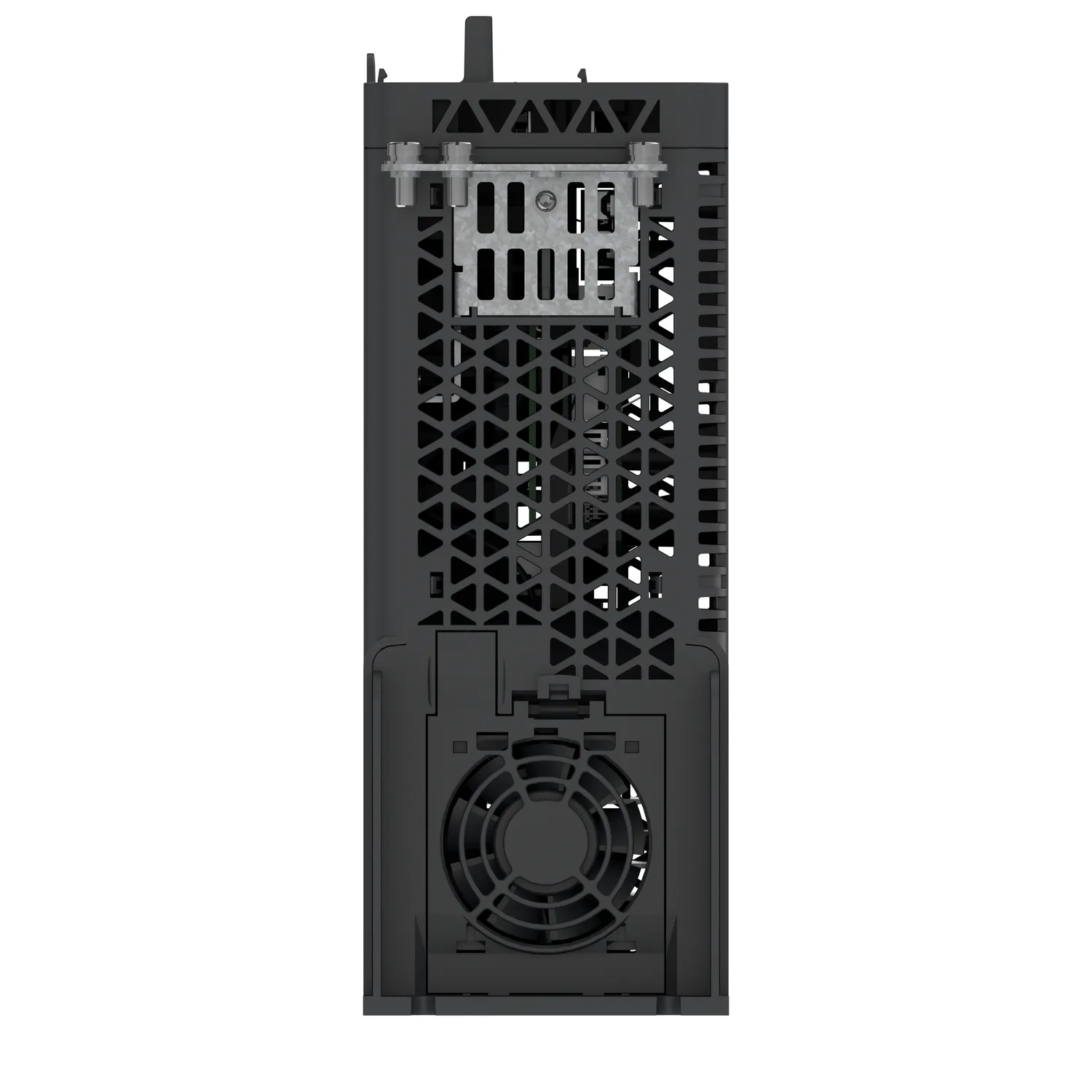

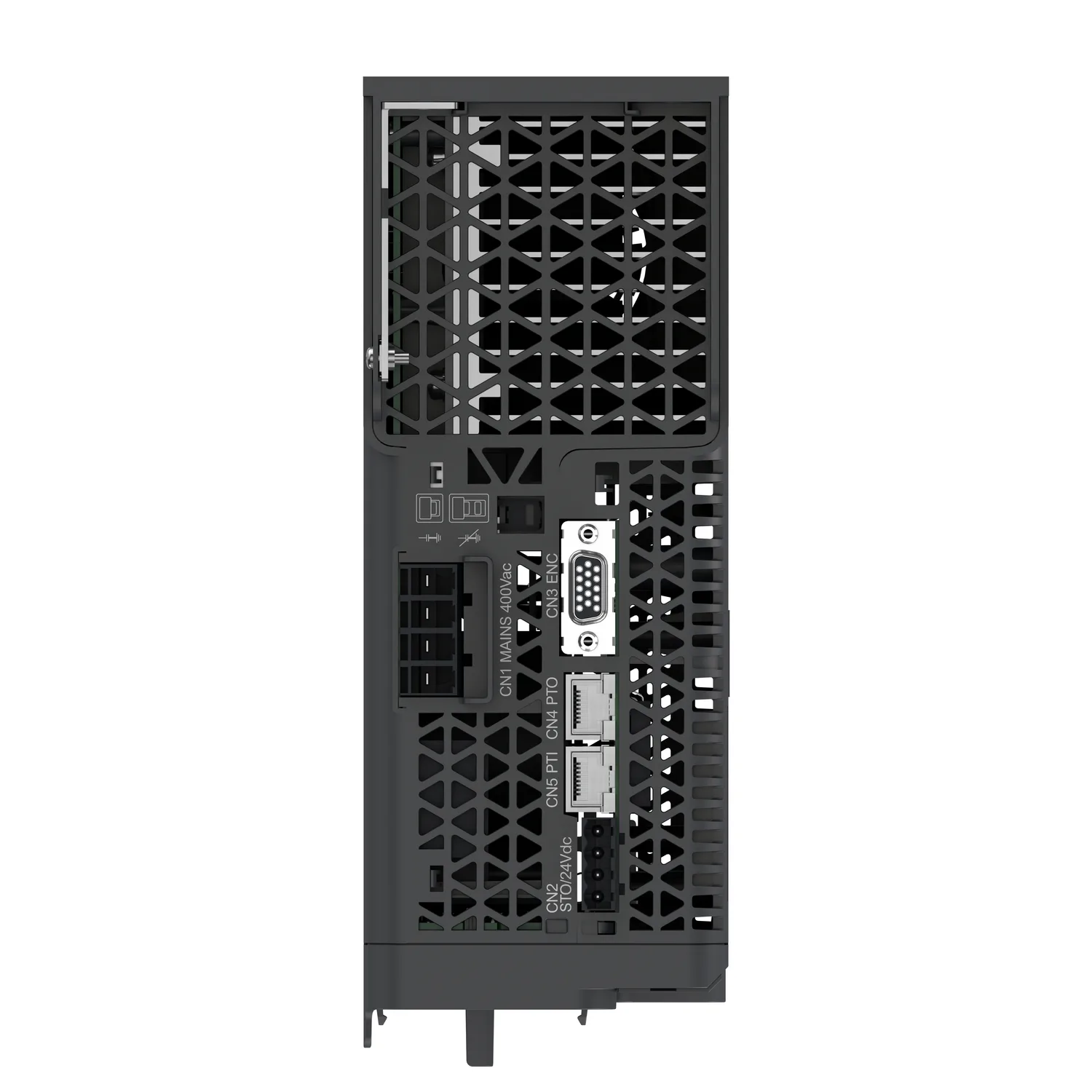

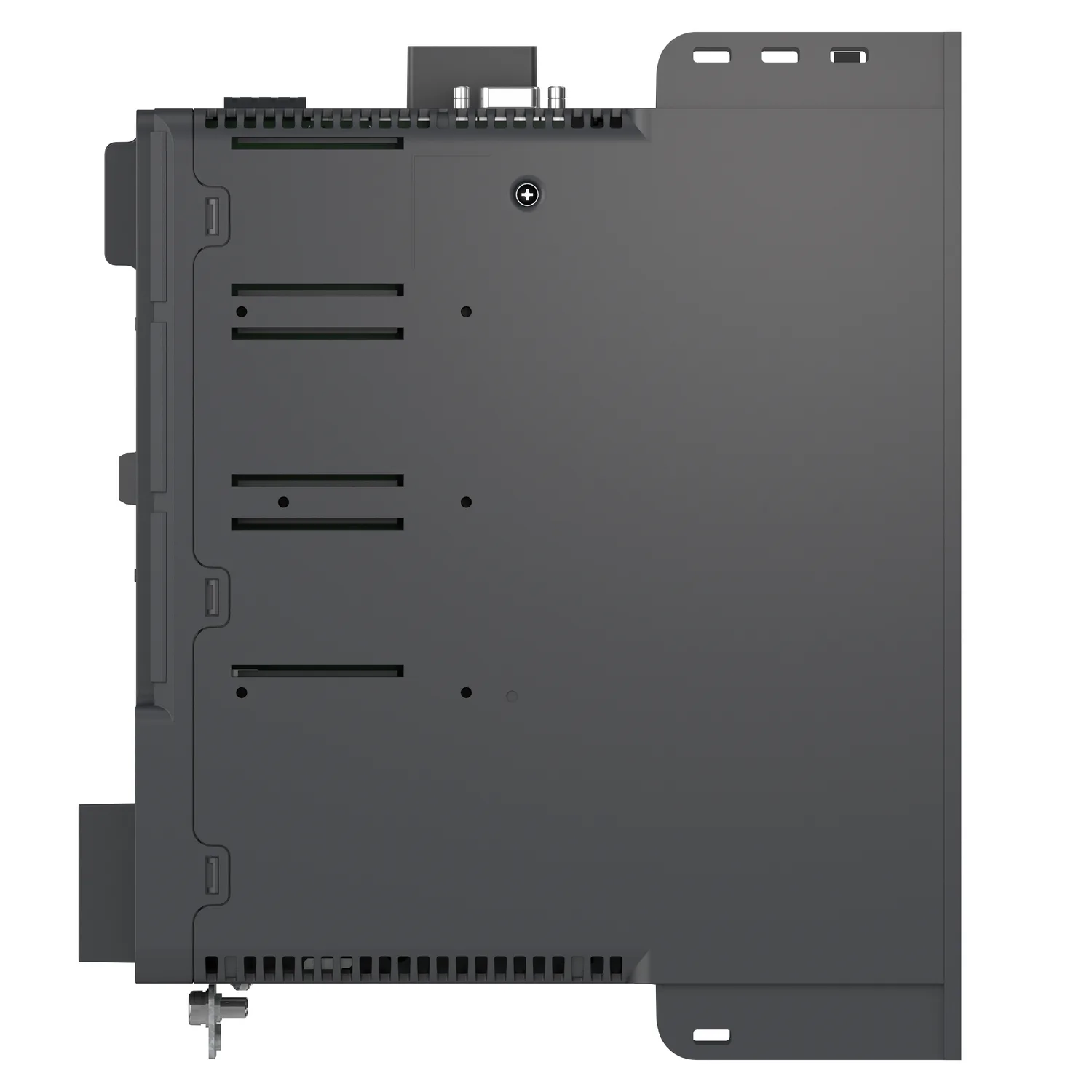

ATV340U07N4 - ATV340 - 0,75 KW trifaze
Schneider ATV340U07N4, ATV340 - 0,75 KW trifaze. Kategori: Altivar Machine ATV340. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:ATV340U07N4
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:951,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Altivar Machine ATV340
- Ürün Ya Da Bileşen Tipi
- Değişken hızlı sürücü
- Ürüne Özel Uygulama
- Makine
- Montaj Tipi
- Pano montajı
Ürün Açıklaması
- Anma gücü maksimum 0.75kW / 1hp ve anma gerilimi 380V ila 480V AC
- ATV340, 60 °C'ye kadar yüksek Sıcaklık direncinin gerekli olduğu titreşim, şok ve iletken olmayan toz gibi zorlu ortamlar için uygulamaların ihtiyaçlarını karşılamak üzere tasarlanmıştır
- Bu ürün, Modbus seri hat bağlantı protokollerini standart olarak entegre eder
- Ağırlık 1.7kg ve Ebatları, 85mm genişlik, 270mm yükseklik, 232.5mm derinlik
- ATV340, paketleme, malzeme taşıma, malzeme işleme, kaldırma gibi en yaygın uygulamalara uygun işlev ve özelliklere sahiptir
- Uluslararası Standartlar IEC/EN 61800-5-1 ve IEC/EN 61800-3'e uygundur (bağışıklık ve iletim ve yayılan EMC emisyonları), IEC 60721-3, IEC 61508, IEC 13849-1
- Ayrıca CE, UL, CSA, ve TÜV sertifikalıdır
- Sürücü sınıfına bağlı olarak Altivar Machine ATV340 sürücülerinde aksesuar ve seçenekler (kodlayıcı arayüz modülleri, I/O genişletme modülleri, bağlantı modülleri, fren dirençleri, hat jikle, ek EMC filtreleri) mevcuttur

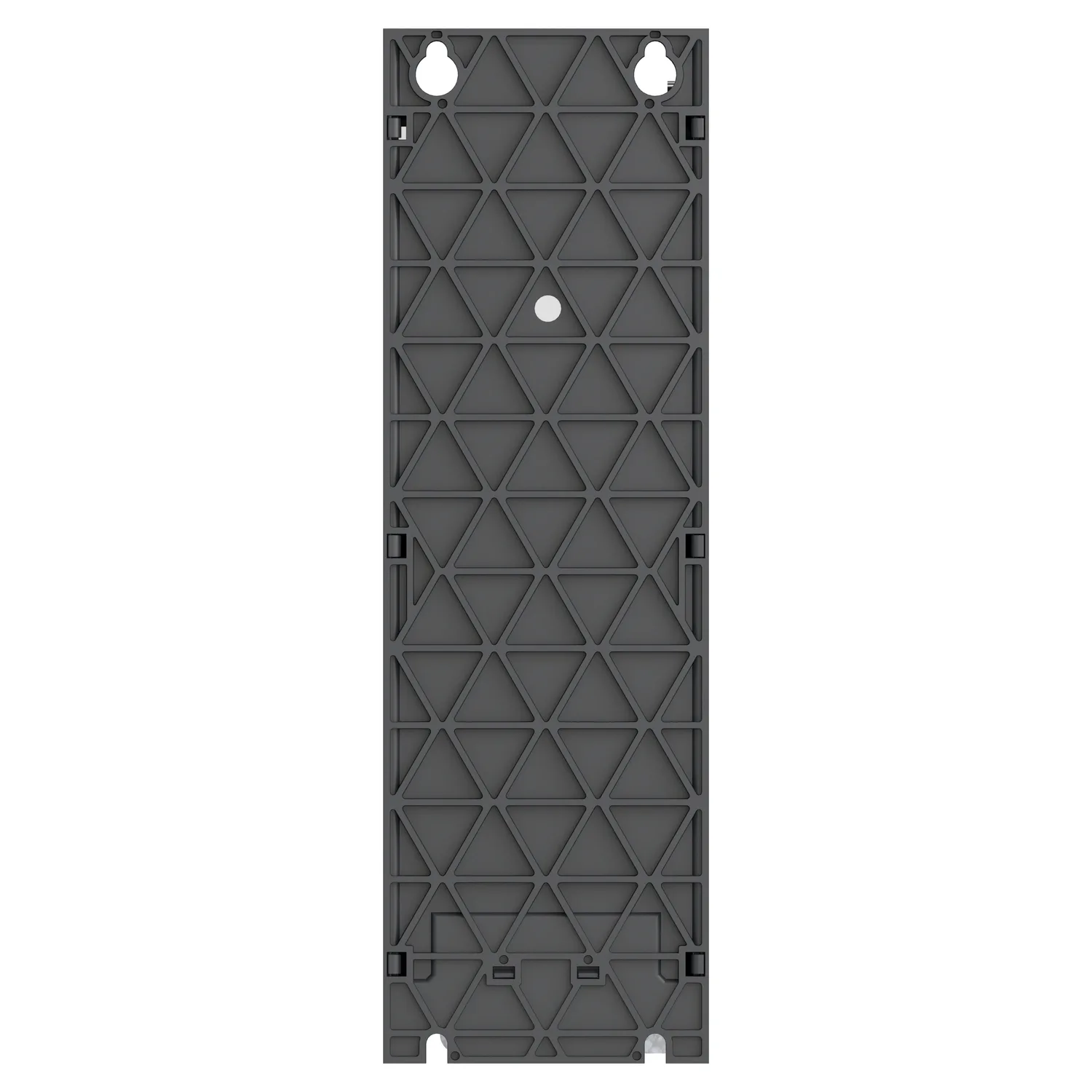

- 4 adet sabitleme deliği sayesinde bir panel üzerine dikey konumda (+/- 10°) monte edilecek şekilde tasarlanmıştır
- DTM aracılığıyla Schneider Electric'in EcoStruxure Machine'ine tamamen entegre edilmiştir
- Aynı yazılım tuğlası (DTM) ile ATV340 sürücülerini doğrudan SoMachine ve SoMove yazılımında yapılandırmak, kontrol etmek ve teşhis etmek mümkündür
Başlıca Özellikler
- Üstün makine performansı için güçlü dinamizm
- Eşsiz otomasyon performansı
- Düşürülmüş makine tasarım süresi
- Basitleştirilmiş makine mühendisliği
- Sorunsuz otomasyon entegrasyonu
Teknik Özellikler
Ana15
| Ürün Serisi | Altivar Machine ATV340 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Değişken hızlı sürücü |
| Ürüne Özel Uygulama | Makine |
| Montaj Tipi | Pano montajı |
| Model | Standart tip |
| Haberleşme Port Protokolü | Modbus seri |
| Seçenek Kartı | Iletişim modülü, Profibus DP V1; Iletişim modülü, Profinet; Iletişim modülü, DeviceNet; Iletişim modülü, CANopen; Iletişim modülü, EtherCAT |
| Fazların Ağ Sayısı | 3 faz |
| Besleme Frekansı | 50...60 Hz +/- 5 % |
| [Us] Nominal Besleme Gerilimi | 380...480 V % - 15...10 |
| Nominal Çıkış Akımı | 2,2 A |
| Motor Gücü KW | 1,1 kW için normal şart; 0,75 kW için Ağır şart |
| Motor Gücü Hp | 1,5 hp için normal şart; 1 hp için Ağır şart |
| EMC Filtresi | Sınıf C3 EMC filtresi entegre |
| IP Koruma Sınıfı | IP20 |
Tamamlayıcı60
| Dijital Giriş Sayısı | 5 |
|---|---|
| Dijital Giriş Tipi | PTI darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (30 V); DI1...DI5 güvenli tork kapatma, 24 V DC (30 V), empedans: 3,5 kOhm; programlanabilir |
| Önceden Ayarlı Hız Sayısı | 16 önceden ayarlı hız |
| Dijital Çıkış Sayısı | 2,0 |
| Dijital Çıkış Tipi | Programmable output DQ1, DQ2 30 V DC 100 mA |
| Analog Giriş Sayısı | 2 |
| Analog Giriş Tipi | AI1 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 250 Ohm, çözünürlük 12 bit; AI1 software-configurable temperature probe or water level sensor; AI1 yazılım-yapılandırılabilir gerilim: 0...10 V DC, empedans: 31.5 kOhm, çözünürlük 12 bit; AI2 yazılım-yapılandırılabilir gerilim: - 10...10 V DC, empedans: 31.5 kOhm, çözünürlük 12 bit |
| Analog Çıkış Sayısı | 1 |
| Analog Çıkış Tipi | Yazılım-yapılandırılabilir gerilim AQ1: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit; Yazılım-yapılandırılabilir akım AQ1: 0...20 mA empedans 500 Ohm, çözünürlük 10 bit |
| Röle Çıkış Sayısı | 2 |
| Çıkış Gerilimi | <= güç besleme gerilimi |
| Röle Çıkış Tipi | Röle çıkışları R1A; Röle çıkışları R1C elektriksel dayanıklılık 100000 cycles; Röle çıkışları R2A; Röle çıkışları R2C elektriksel dayanıklılık 100000 cycles |
| Maksimum Anahtarlama Akımı | Röle çıkışı R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC; Röle çıkışı R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC; Röle çıkışı R1C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC; Röle çıkışı R1C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC; Röle çıkışı R2C üzerinde dirençli yük, cos phi = 1: 5 A -de 250 V AC; Röle çıkışı R2C üzer |
| Minimum Anahtarlama Akımı | Röle çıkışı R1B: 5 mA -de 24 V DC; Röle çıkışı R2C: 5 mA -de 24 V DC |
| Fiziksel Arayüz | 2 telli RS 485 |
| Konnektör Tipi | 1 RJ45 |
| Erişim Yöntemi | Slave Modbus RTU |
| İletim Hızı | 4,8 kbit/sn; 9,6 kbit/sn; 19,2 kbit/sn; 38,4 kbit/sn |
| İletim Çerçevesi | RTU |
| Adreslerin Sayısı | 1…247 |
| Veri Biçimi | 8 bit, yapılandırılabilir tek, çift veya paritesiz |
| Polarizasyon Tipi | Empedans yok |
| 4 Kadranlı Çalışma Mümkün | Doğru |
| Asenkron Motor Kontrol Profili | Sabit tork standartı; Değişken moment standardı; Optimum moment modu |
| Senkron Motor Kontrol Profili | Sabit mıknatıslı motor; Relüktans motor |
| Kirletme Derecesi | 2 'e uygunIEC 61800-5-1 |
| Maksimum Çıkış Frekansı | 0,599 kHz |
| Hızlanma Ve Yavaşlama Rampaları | S, U veya özelleştirilmiş; 0,01...9999 sn arasında ayrı olarak doğrusal ayarlanabilir |
| Motor Kayma Kompanzasyonu | Bastırılabilir; Sürekli mıknatıslı motor yasasında bulunmaz; Otomatik her türlü yük; Ayarlanabilir |
| Anahtarlama Frekansı | 2...16 kHz ayarlanabilir; 14...16 kHz değer kaybı faktörü ile |
| Nominal Anahtarlama Frekansı | 4 kHz |
| Durana Kadar Frenleme | DC enjeksiyon ile |
| Fren Kesici Entegre | Doğru |
| Hat Akımı | 2,6 A -de 380 V (normal şart); 2,1 A -de 480 V (normal şart); 3,4 A -de 380 V (Ağır şart); 2,6 A -de 480 V (Ağır şart) |
| Maksimum Giriş Akımı | 3,4 A |
| Maksimum Çıkış Voltajı | 480 V |
| Görünen Güç | 2,2 kVA -de 480 V (normal şart); 2,2 kVA -de 480 V (Ağır şart) |
| Maksimum Geçici Akım | 3,1 A süresince 60 s (normal şart); 3,3 A süresince 60 s (Ağır şart); 3,8 A süresince 2 s (normal şart); 4 A süresince 2 s (Ağır şart) |
| Elektrikli Bağlantı | Vidalı terminal, kelepçeleme kapasitesi: 1,5...4 mm² için line side; Vidalı terminal, kelepçeleme kapasitesi: 4...6 mm² için DC barası; Vidalı terminal, kelepçeleme kapasitesi: 1,5...4 mm² için motor; Vidalı terminal, kelepçeleme kapasitesi: 0,2...2,5 mm² için kontrol |
| Muhtemel Hat Isc | 5 kA |
| Yüksek Aşırı Yükte Temel Yük Akımı | 2,2 A |
| Düşük Aşırı Yükte Temel Yük Akımı | 2,8 A |
| W Cinsinden Güç Dağılımı | Doğal konveksiyon: 28 W -de 380 V 4 kHz (Ağır şart); Zorlamalı konveksiyon: 28 W -de 380 V 4 kHz (Ağır şart); Doğal konveksiyon: 33 W -de 380 V 4 kHz (normal şart); Zorlamalı konveksiyon: 33 W -de 380 V 4 kHz (normal şart) |
| Güvenlik Fonksiyonu Güvenli Yön (SDI) İle | Doğru |
| Güvenlik Fonksiyonu İle Güvenli Çalışma Durdurma (SOS) | Doğru |
| Güvenlik Fonksiyonu Güvenli Konum (SP) İle | Yanlış |
| Güvenlik Fonksiyonu İle Güvenli Programlanabilir Lojik | Yanlış |
| Güvenlik Fonksiyonu İle Güvenli Hız İzleyici (SSM) | Yanlış |
| Güvenlik Fonksiyonu Güvenli Durdurma 1 (SS1) İle | Yanlış |
| Sft Fct Güvenli Durdurma 2 (SS2) İle | Doğru |
| Güvenlik Fonksiyonu İle Güvenli Tork Kapalı (STO) | Yanlış |
| Kapalı Göstergeli | Doğru |
| Güvenlik Fonksiyonu İle Güvenli Fren Yönetimi (SBC/SBT) | Yanlış |
| Güvenlik Fonksiyonu İle Güvenli Sınırlı Konum (SLP) | Yanlış |
| Koruma Tipi | Termal koruma: motor; Güvenli tork kapatma: motor; Motor phase loss: motor; Termal koruma: sürücü; Güvenli tork kapatma: sürücü; Aşırı ısınma: sürücü; Aşırı akım: sürücü; Output overcurrent between motor phase and earth: sürücü; Output overcurrent between motor phases: sürücü; Short-circuit between motor phase and earth: sürücü; Motor fazları arasındaki kısa devre: sürücü; Motor phase loss: sürücü |
| Genişlik | 85,0 mm |
| Yükseklik | 270,0 mm |
| Derinlik | 232,5 mm |
| Ürün Ağırlığı | 1,7 kg |
| Sürekli Çıkış Akımı | 2,2 A -de 4 kHz için Ağır şart; 2,8 A -de 4 kHz için normal şart |
Ortam22
| Çalışma Yüksekliği | <= 3000 m with current derating above 1000m |
|---|---|
| Çalışma Konumu | Dikey +/- 10 derece |
| Ürün Sertifikaları | UL; CSA; TÜV; EAC; CTick |
| İşaretleme | CE |
| Standartlar | IEC 61800-3; IEC 61800-5-1; IEC 60721-3; IEC 61508; IEC 13849-1; UL 618000-5-1; UL 508C |
| Montaj Stili | Soğutma bloklu |
| Elektromanyetik Uyumluluk | Elektrostatik deşarj bağışıklık testi seviye 3 conforming to IEC 61000-4-2; Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 conforming to IEC 61000-4-3; Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 conforming to IEC 61000-4-4; 1,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3 conforming to IEC 61000-4-5; Iletimli radyo frekansı bağışıklık testi seviye 3 conf |
| Çevre Sınıfı (çalışma Sırasında) | IEC 60721-3-3'e göre sınıf 3C3; IEC 60721-3-3'e göre sınıf 3S3 |
| Darbe Etkisi Altında Maksimum Hızlanma (çalışma Sırasında) | 70 m/sn² 22 ms'de |
| Titreşimsel Stres Altında Maksimum Hızlanma (çalışma Sırasında) | 5 m/sn² 9...200 Hz'de |
| Titreşimli Yük Altında Maksimum Sapma (çalışma Sırasında) | 2...9 Hz'de 1,5 mm |
| İzin Verilen Bağıl Nem (depolama Sırasında) | EN 60721-3'e göre sınıf 3K5 |
| Soğutma Havası Hacmi | 18,0 m3/h |
| Soğutmanın Tipi | Zorlamalı konveksiyon |
| Aşırı Gerilim Kategorisi | Sınıf III |
| Düzenleme Döngüsü | Ayarlanabilir PID regülatör |
| Gürültü Seviyesi | 52,7 dB |
| Kirletme Derecesi | 2 |
| Pil Tasarım Ömrü | -40…70 °C |
| Çalışma İçin Ortam Hava Sıcaklığı | -15…50 °C olmadan (dikey konum); 50…60 °C değer kaybı faktörü ile (dikey konum) |
| Depolama Ortam Koşulları | -40…70 °C |
| Yalıtım | Güç ve kontrol arasındaki terminaller |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 10,700 cm |
| Package 1 Width | 35,300 cm |
| Package 1 Length | 28,800 cm |
| Paket Ağırlığı (Lbs) | 2,432 kg |
| Unit Type Of Package 2 | P06 |
| Number Of Units İn Package 2 | 14 |
| Package 2 Height | 75,000 cm |
| Package 2 Width | 60,000 cm |
| Package 2 Length | 80,000 cm |
| Package 2 Weight | 47,048 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
