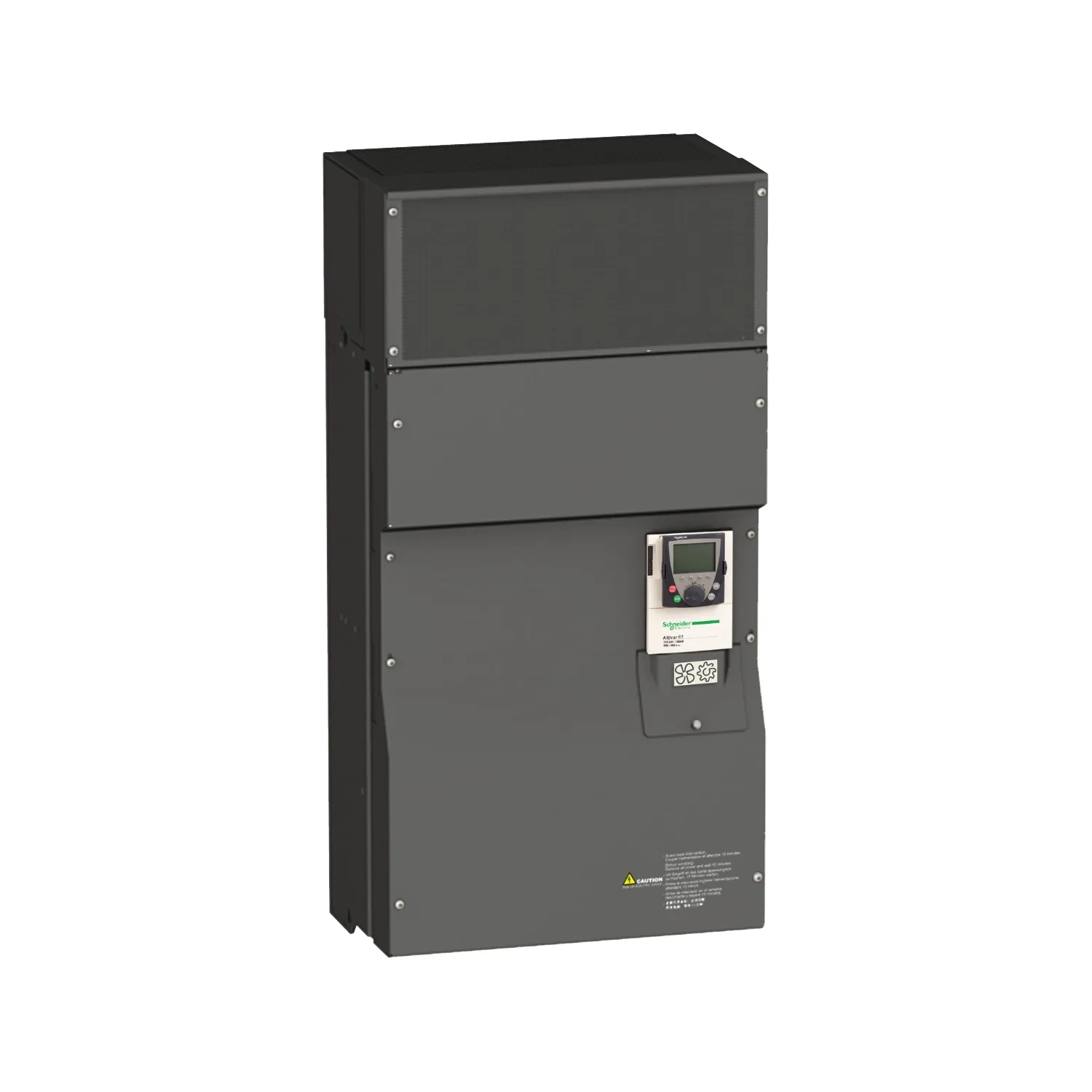

Schneider
ATV61HC11N4
Satışta değil
Schneider ATV61HC11N4. Kategori: Altivar 61 "Serinin ticari hayatı sonlanmıştır". Satışta değil; bu ürün için fiyat ve teklif sunulmuyor.
- Referans Kodu:ATV61HC11N4
- Üretici / Marka:Schneider
Öne Çıkan Özellikler
- Ürün Serisi
- Altivar 61
- Ürün Ya Da Bileşen Tipi
- Değişken hızlı sürücü
- Ürüne Özel Uygulama
- Pompalama ve havalandırma makinesi
- Bileşen Adı
- ATV61
Ürün Açıklaması
Hız Kontrol Cihazı Atv61 - 110kw 150hp - 380...480v - Ip20
Teknik Özellikler
Ana21
| Ürün Serisi | Altivar 61 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Değişken hızlı sürücü |
| Ürüne Özel Uygulama | Pompalama ve havalandırma makinesi |
| Bileşen Adı | ATV61 |
| Motor Gücü KW | 110 kW, 3 faz -de 380...480 V |
| Motor Gücü Hp | 150 hp, 3 faz -de 380...480 V |
| Power Supply Voltage | 380...480 V % - 15...10 |
| Supply Number Of Phases | 3 faz |
| Hat Akımı | 168 A için 480 V 3 faz 110 kW / 150 hp; 202 A için 380 V 3 faz 110 kW / 150 hp |
| EMC Filtresi | Seviye 3 EMC filtresi |
| Montaj Stili | Soğutma bloklu |
| Görünen Güç | 133 kVA -de 380 V 3 faz 110 kW / 150 hp |
| Maximum Prospective Line Isc | 35 kA için 3 faz |
| Maksimum Geçici Akım | 258 A için 60 s, 3 faz |
| Nominal Anahtarlama Frekansı | 2,5 kHz |
| Anahtarlama Frekansı | 2...8 kHz ayarlanabilir; 2,5...8 kHz değer kaybı faktörü ile |
| Asynchronous Motor Control | Gerilim/frekans oranı, 5 nokta; Gerilim/frekans oranı - Enerji Tasarrufu, karesel U/f; Gerilim/frekans oranı, 2 nokta; Sensörsüz akı vektör kontrolü, standart |
| Senkron Motor Kontrol Profili | Sensörsüz vektör kontrolü, standart |
| Haberleşme Port Protokolü | Modbus; CANopen |
| Polarizasyon Tipi | Empedans yok için Modbus |
| Seçenek Kartı | Haberleşme kartı için APOGEE FLN; Haberleşme kartı için BACnet; Haberleşme kartı için CC-Link; Controller inside programlama kartı; Haberleşme kartı için DeviceNet; Haberleşme kartı için Ethernet/IP; Haberleşme kartı için Fipio; G/Ç uzatma kartı; Haberleşme kartı için Interbus-S; Haberleşme kartı için LonWorks; Haberleşme kartı için METASYS N2; Haberleşme kartı için Modbus Plus; Haberleşme kartı i |
Tamamlayıcı53
| Ürün Varış Yeri | Asenkron motorlar; Senkron motorlar |
|---|---|
| Power Supply Voltage Limits | 323…528 V |
| Power Supply Frequency | 50...60 Hz - 5...5 % |
| Power Supply Frequency Limits | 47,5...63 Hz |
| Sürekli Çıkış Akımı | 215 A -de 2,5 kHz, 380 V - 3 faz; 215 A -de 2,5 kHz, 460 V - 3 faz |
| Çıkış Frekansı | 0,1…500 Hz |
| Hız Aralığı | 1…100 açık döngü modunda, hız geri besleme olmadan |
| Hız Doğruluğu | Nominal kaymanın +/- % 10'u 0,2 Tn - Tn hız geri besleme olmadan |
| Tork Doğruluğu | +/- 15 % açık döngü modunda, hız geri besleme olmadan |
| Geçici Aşırı Moment | 130 % nominal motor torku +/- 10 % için 60 s |
| Frenleme Torku | <= % 125 frenleme direnci ile; % 30 frenleme direnci olmadan |
| Düzenleme Döngüsü | Frekans PI regülatör |
| Motor Kayma Kompanzasyonu | Ayarlanabilir; Gerilim/frekans oranında (2 veya 5 puan) geçerli değil; Otomatik her türlü yük; Bastırılabilir |
| Diagnostic | 1 LED (kırmızı) for sürücü gerilimi |
| Çıkış Gerilimi | <= güç besleme gerilimi |
| Electrical İsolation | Güç ve kontrol arasındaki terminaller |
| Type Of Cable For Mounting İn An Enclosure | Bir IP21 veya bir IP31 kit ile: 3 tel(ler)IEC kablosu -de 40 °C, bakır 70 °C / PVC; Bir UL Tip 1 kit ile: 3 tel(ler)UL 508 kablosu -de 40 °C, bakır 75 °C / PVC; Montaj kitsiz: 1 tel(ler)IEC kablosu -de 45 °C, bakır 70 °C / PVC; Montaj kitsiz: 1 tel(ler)IEC kablosu -de 45 °C, bakır 90 °C / XLPE/EPR |
| Elektrikli Bağlantı | Terminal 2,5 mm² / AWG 14 (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR); Terminal 2 x 100 mm² / 2 x 250 kcmil (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3); Terminal 60 mm² / 250 kcmil (PA, PB); Terminal 2 x 100 mm² / 2 x 250 kcmil (PC/-, PO, PA/+) |
| Sıkma Torku | 0,6 N.m (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR); 24 N.m, 212 lb.in (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3); 41 N.m, 360 lb.in (PC/-, PO, PA/+); 12 N.m, 106 lb.in (PA, PB) |
| Besleme | Referans potansiyometre için dahili besleme (1 - 10 kOhm): 10,5 V DC, +/- 5 %, <10 mAile aşırı yük ve kısa devre koruması; Dahili besleme: 24 V DC (21…27 V), <200 mAile aşırı yük ve kısa devre koruması; Harici besleme: 24 V DC (19…30 V) |
| Analog Giriş Sayısı | 2 |
| Analog Giriş Tipi | AI1-/Al1+ çift kutuplu diferansiyel gerilim: +/- 10 V DC 24 V maks, çözünürlük 11 bit + işaret; AI2 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 242 Ohm, çözünürlük 11 bit; AI2 yazılım-yapılandırılabilir gerilim: 0...10 V DC 24 V maks, empedans: 30000 Ohm, çözünürlük 11 bit |
| Sampling Time | 2 ms +/- 0,5 msn (AI1-/Al1+) - analog giriş; 2 ms +/- 0,5 msn (Al2) - analog giriş; 2 ms +/- 0,5 msn (AO1) - analog çıkış; 2 ms +/- 0,5 msn (LI1...LI5) - Dijital giriş; 2 ms +/- 0,5 msn (LI6)mantık girişi olarak yapılandırılmışsa - Dijital giriş |
| Absolute Accuracy Precision | +/- % 0,6 (AI1-/Al1+) 60 °C sıcaklık değişimi için; +/- % 0,6 (AI2) 60 °C sıcaklık değişimi için; +/- 1 % (AO1) 60 °C sıcaklık değişimi için |
| Doğrusallık Hatası | Maksimum değerin +/- % 0,15'i (AI1-/Al1+); Maksimum değerin +/- % 0,15'i (AI2); +/- % 0,2 (AO1) |
| Analog Çıkış Sayısı | 1 |
| Analog Çıkış Tipi | AO1 yazılım-yapılandırılabilir akım, analog çikis araligi 0...20 mA, empedans: 500 Ohm, çözünürlük 10 bit; AO1 yazılım-yapılandırılabilir gerilim, analog çikis araligi 0...10 V DC, empedans: 470 Ohm, çözünürlük 10 bit; AO1 yazılım-yapılandırılabilir lojic çıkış 10 V, 20 mA |
| Dijital Çıkış Sayısı | 2 |
| Dijital Çıkış Tipi | Yapılandırılabilir röle lojiki: (R1A, R1B, R1C) NA/NK - 100000 cycles; Yapılandırılabilir röle lojiki: (R2A, R2B) NA - 100000 cycles |
| Maximum Response Time | STO'da (Güvenli Tork Kapatma) <= 100 ms; R1A, R1B, R1C <= 7 ms, tolerans +/- 0,5 msn; R2A, R2B <= 7 ms, tolerans +/- 0,5 msn |
| Minimum Anahtarlama Akımı | 3 mA -de 24 V DC için yapılandırılabilir röle lojiki |
| Maksimum Anahtarlama Akımı | R1, R2: 2 A -de 250 V AC endüktif yük, cos phi = 0,4 ve L/R = 7 ms; R1, R2: 2 A -de 30 V DC endüktif yük, cos phi = 0,4 ve L/R = 7 ms; R1, R2: 5 A -de 250 V AC dirençli yük, cos phi = 1 ve L/R = 0 ms; R1, R2: 5 A -de 30 V DC dirençli yük, cos phi = 1 ve L/R = 0 ms |
| Dijital Giriş Sayısı | 7 |
| Dijital Giriş Tipi | Programlanabilir (LI1...LI5)24 V DC (<= 30 V), ile seviye 1 PLC - 3500 Ohm; Anahtar-yapılandırılabilir (LI6)24 V DC (<= 30 V), ile seviye 1 PLC - 3500 Ohm; Anahtar-yapılandırılabilir PTC prob (LI6)0…6 problar - 1500 Ohm; Güvenlik girişi (PWR)24 V DC (<= 30 V) - 1500 Ohm |
| Dijital Giriş Lojiği | Negatif lojik (blok) (LI1...LI5), > 16 V (durum 0), < 10 V (durum 1); Pozitif lojik (kaynak) (LI1...LI5), 11 V (durum 1); Negatif lojik (blok) (LI6)mantık girişi olarak yapılandırılmışsa, > 16 V (durum 0), < 10 V (durum 1); Pozitif lojik (kaynak) (LI6)mantık girişi olarak yapılandırılmışsa, 11 V (durum 1) |
| Hızlanma Ve Yavaşlama Rampaları | Frenleme kapasitesi aşıldığında, rezistör kullanılarak, rampanın oto adaptasyonu; 0,01 - 9000 sn arasında ayrı olarak doğrusal ayarlanabilir; S, U veya özelleştirilmiş |
| Durana Kadar Frenleme | DC enjeksiyon ile |
| Koruma Tipi | Hız limitini aşmaya karşı: sürücü; Giriş faz kaybına karşı: sürücü; Kontrol devresinde kesme: sürücü; Giriş faz kesmeleri: sürücü; Hat besleme aşırı gerilimi: sürücü; Hat besleme düşük gerilimi: sürücü; Çıkış fazları ve toprak arasındaki aşırı akım: sürücü; Aşırı ısınmaya karşı koruma: sürücü; DC veriyolunda aşırı gerilimler: sürücü; Güç taşıma: sürücü; Motor fazları arasındaki kısa devre: sürücü; |
| Yalıtım Direnci | > 1 mOhm 1 dakika için topraklamaya 500 V DC |
| Frekans Çözünürlüğü | Analog giriş: 0,024/50 Hz; Ekran birimi: 0,1 Hz |
| Konnektörün Tipi | 1 RJ45 (ön yüzde) için Modbus; 1 RJ45 (terminalde) için Modbus; RJ45'te erkek SUB-D 9 için CANopen |
| Fiziksel Arayüz | 2 telli RS 485 için Modbus |
| İletim Çerçevesi | RTU için Modbus |
| İletim Hızı | 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps için Modbus terminalde; 9600 bps, 19200 bps için Modbus ön yüzde; 20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps için CANopen |
| Veri Biçimi | 8 bit, 1 durdurma, çift parite için Modbus ön yüzde; 8 bit, tek çift veya yapılandırılabilir parite yok için Modbus terminalde |
| Adreslerin Sayısı | 1…127 için CANopen; 1…247 için Modbus |
| Erişim Yöntemi | Slave CANopen |
| İşaretleme | CE |
| Çalışma Konumu | Dikey +/- 10 derece |
| Ürün Ağırlığı | 84 kg |
| Genişlik | 320 mm |
| Yükseklik | 920 mm |
| Derinlik | 377 mm |
Ortam13
| Gürültü Seviyesi | 60,5 dB 'e uygun86/188/EEC |
|---|---|
| Dielektrik Gücü | 3535 V DC toprak ve güç terminalleri arasında; 5092 V DC kontrol ve güç terminalleri arasında |
| Elektromanyetik Uyumluluk | Iletimli radyo frekansı bağışıklık testi seviye 3 conforming to IEC 61000-4-6; Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 conforming to IEC 61000-4-4; Elektrostatik deşarj bağışıklık testi seviye 3 conforming to IEC 61000-4-2; Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 conforming to IEC 61000-4-3; Gerilim düşüşleri ve kesintileri bağışıklık testi conformi |
| Standartlar | IEC 60721-3-3 sınıf 3C2; IEC 61800-3 ortam 2 kategori C3; IEC 61800-5-1; IEC 61800-3 ortam 1 kategori C3; EN 55011 sınıf A grup 2; UL Tip 1; IEC 61800-3 |
| Ürün Sertifikaları | GOST; CSA; C-Tick; NOM 117; DNV; UL |
| Kirletme Derecesi | 3 'e uygunIEC 61800-5-1; 3 'e uygunUL 840 |
| Degree Of Proctection | IP41 üst parçada 'e uygunIEC 60529; IP41 üst parçada 'e uygunIEC 61800-5-1; IP54 alçak parçalarda 'e uygunIEC 60529; IP54 alçak parçalarda 'e uygunIEC 61800-5-1; IP00 'e uygunIEC 60529; IP00 'e uygunIEC 61800-5-1; IP30 yan parçalarda 'e uygunIEC 60529; IP30 yan parçalarda 'e uygunIEC 61800-5-1; IP30 ön panelde 'e uygunIEC 60529; IP30 ön panelde 'e uygunIEC 61800-5-1 |
| Titreşim Direnci | 0,6 gn (f= 10…200 Hz) conforming to IEC 60068-2-6; 1,5 mm tepeden tepeye (f= 3…10 Hz) conforming to IEC 60068-2-6 |
| Darbe Dayanımı | 7 gn için 11 ms 'e uygunIEC 60068-2-27 |
| Bağıl Nem | 5…95 % yoğuşmasız 'e uygunIEC 60068-2-3; 5…95 % damlayan su olmadan 'e uygunIEC 60068-2-3 |
| Çalışma İçin Ortam Hava Sıcaklığı | -10…45 °C (olmadan); 45…60 °C (değer kaybı faktörü ile) |
| Depolama Ortam Koşulları | -25…70 °C |
| Çalışma Yüksekliği | <= 1000 m olmadan; 1000...3000 m 100 m başına % 1 akım düşüşüyle |
Paketleme üniteleri6
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 53,000 cm |
| Package 1 Width | 41,000 cm |
| Package 1 Length | 122,500 cm |
| Paket Ağırlığı (Lbs) | 115,000 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
