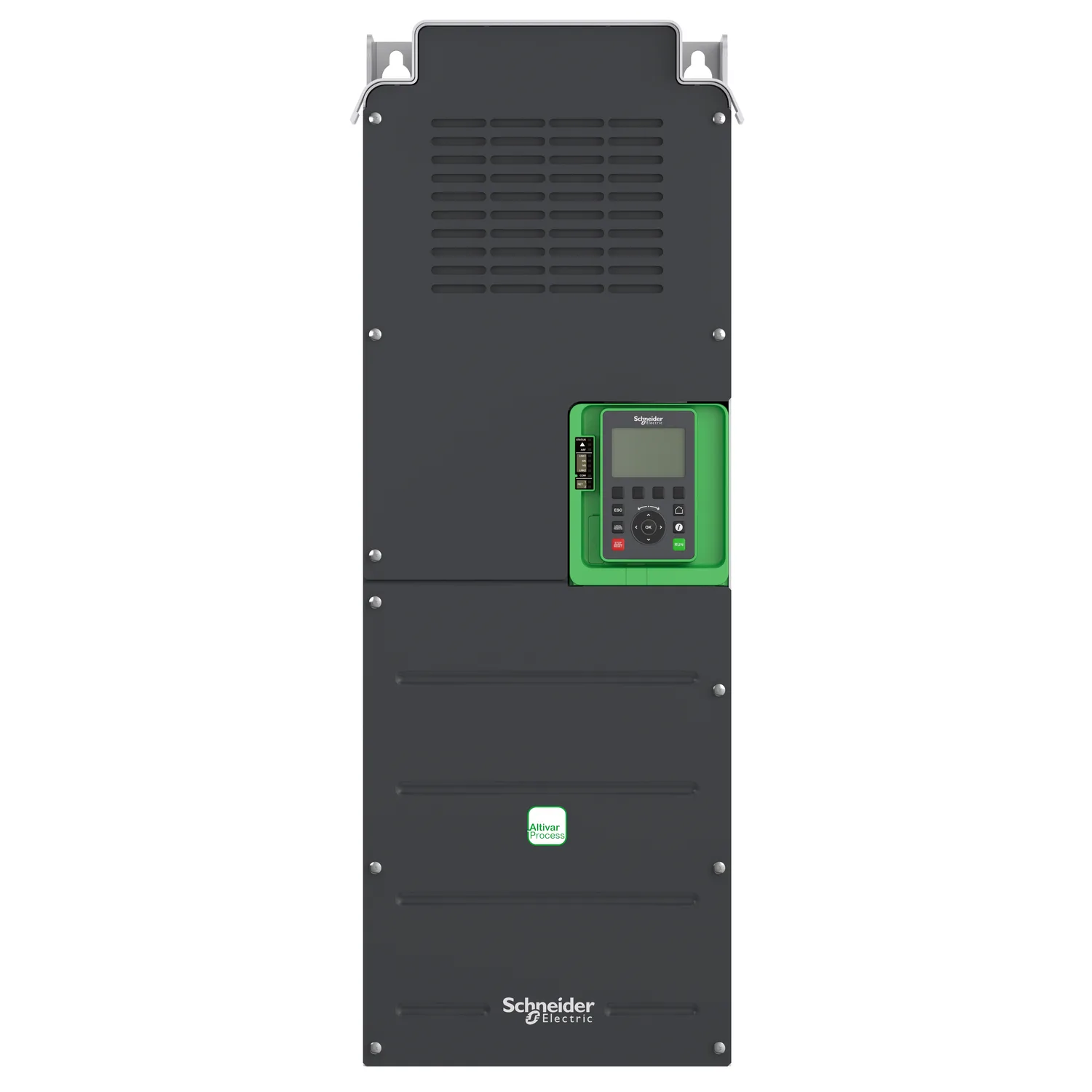

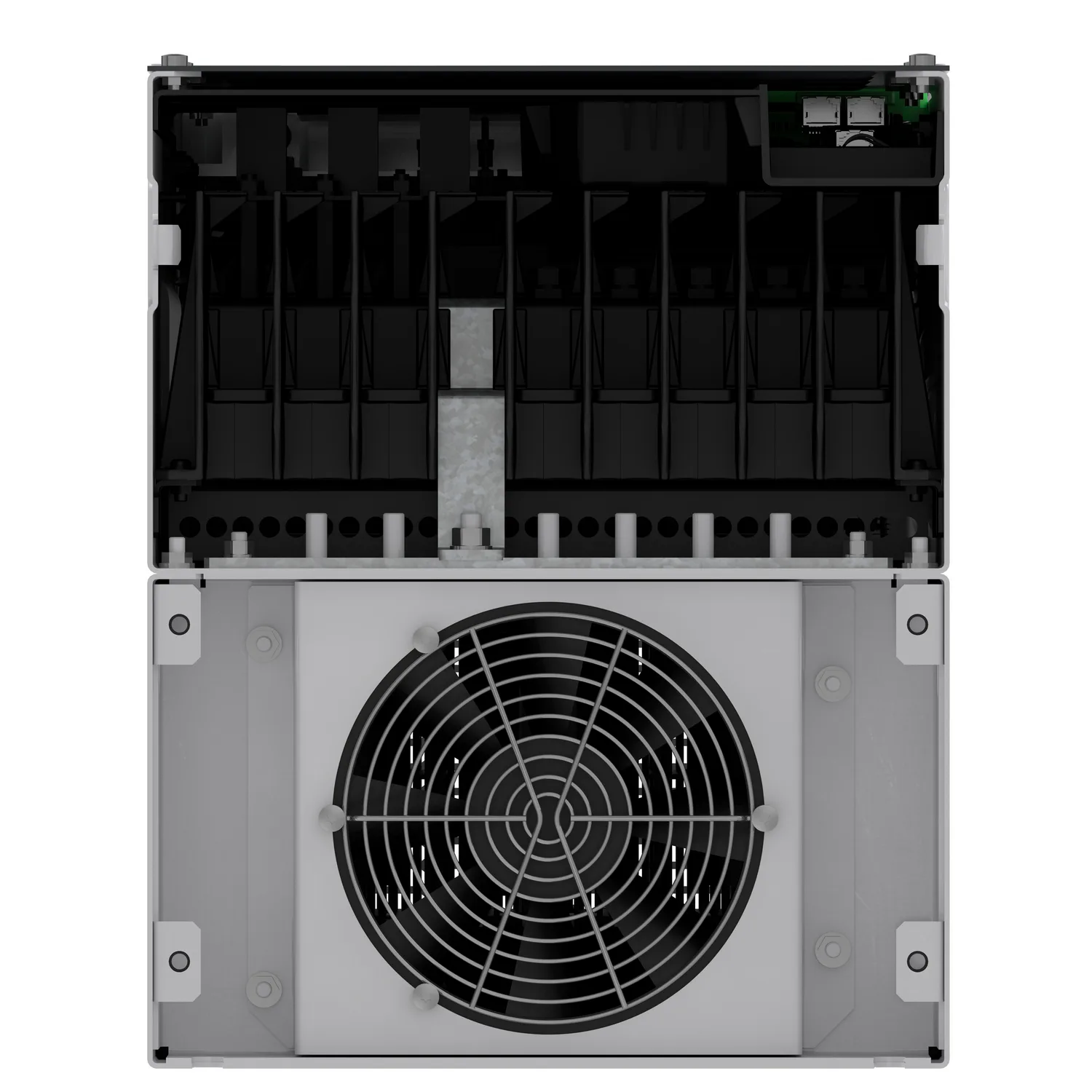

| Elektrikli Bağlantı | Kontrol: vidalı terminal 0,5...1,5 mm²/AWG 20...AWG 16; Hat tarafı: vidalı terminal 2 x 50...3 x 120 mm²/AWG 1/0...300 kcmil; Motor: vidalı terminal 2 x 50...3 x 120 mm²/AWG 1/0...300 kcmil; DC barası: vidalı terminal 2 x 50...3 x 120 mm²/AWG 1/0...300 kcmil |
|---|
| İletim Hızı | 10, 100 Mbit/sn için Ethernet IP/Modbus TCP; 4,8, 9,6, 19,2, 38,4 kbit/sn için Modbus seri |
|---|
| Değiştirme Modu | Yarım duplex, tam duplex, otomatik anlaşma Ethernet IP/Modbus TCP |
|---|
| Veri Biçimi | 8 bit, yapılandırılabilir tek, çift veya paritesiz için Modbus seri |
|---|
| Polarizasyon Tipi | Empedans yok için Modbus seri |
|---|
| Adreslerin Sayısı | 1…247 için Modbus seri |
|---|
| Besleme | Dijital girişler için harici besleme: 24 V DC (19…30 V), <1,25 mA, koruma tipi: aşırı yük ve kısa devre koruması; Referans potansiyometre için dahili besleme (1 - 10 kOhm): 10,5 V DC +/- 5 %, <10 mA, koruma tipi: aşırı yük ve kısa devre koruması; Dijital girişler ve STO için dahili besleme: 24 V DC (21…27 V), <200 mA, koruma tipi: aşırı yük ve kısa devre koruması |
|---|
| Yerel Sinyalleme | Yerel diagnostik: 3 LED (tek/iki renkli); Dahili haberleşme durumu: 5 LED (iki renkli); Haberleşme modülü durumu: 2 LED (iki renkli); Gerilimin varlığı: 1 LED (kırmızı) |
|---|
| Giriş Uyumluluğu | DI1...DI8: Dijital giriş seviye 1 PLC 'e uygunIEC 61131-2; DI7, DI8: darbe girişi seviye 1 PLC 'e uygunIEC 65A-68; STOA, STOB: Dijital giriş seviye 1 PLC 'e uygunIEC 61131-2 |
|---|
| Dijital Giriş Lojiği | Pozitif lojik (kaynak) (DI1...DI8), 11 V (durum 1); Negatif lojik (blok) (DI1...DI8), > 16 V (durum 0), < 10 V (durum 1); Pozitif lojik (kaynak) (DI7, DI8), 2,5 V (durum 1); Pozitif lojik (kaynak) (STOA, STOB), 11 V (durum 1) |
|---|
| Örnekleme Süresi | 2 ms +/- 0,5 msn (DI1...DI8) - Dijital giriş; 5 ms +/- 1 ms (DI7, DI8) - darbe girişi; 1 ms +/- 1 ms (AI1, AI2, AI3) - analog giriş; 5 ms +/- 1 ms (AQ1, AQ2) - analog çıkış |
|---|
| Doğruluk | +/- % 0,6 AI1, AI2, AI3 60 °C sıcaklık değişimi için analog giriş; +/- 1 % AQ1, AQ2 60 °C sıcaklık değişimi için analog çıkış |
|---|
| Doğrusallık Hatası | AI1, AI2, AI3: maksimum değerin +/- % 0,15'i için analog giriş; AQ1, AQ2: +/- % 0,2 için analog çıkış |
|---|
| Yenileme Süresi | Röle çıkışı (R1, R2, R3): 5 ms (+/- 0,5 msn) |
|---|
| Yalıtım | Güç ve kontrol arasındaki terminaller |
|---|
| Dijital Giriş Sayısı | 10 |
|---|
| Dijital Giriş Tipi | DI1...DI8 programlanabilir, 24 V DC (<= 30 V), empedans: 3,5 kOhm; DI7, DI8 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (<= 30 V); STOA, STOB güvenli tork kapatma, 24 V DC ( 2,2 kOhm |
|---|
| Dijital Çıkış Sayısı | 2 |
|---|
| Dijital Çıkış Tipi | Lojik çıkış DQ+ 0…1 kHz <= 30 V DC 100 mA; Darbe çıkışı olarak programlanabilir DQ+ 0…30 kHz <= 30 V DC 20 mA; Lojik çıkış DQ- 0…1 kHz <= 30 V DC 100 mA |
|---|
| Analog Giriş Sayısı | 3 |
|---|
| Analog Giriş Tipi | AI1, AI2, AI3 yazılım-yapılandırılabilir gerilim: 0...10 V DC, empedans: 30 kOhm, çözünürlük 12 bit; AI1, AI2, AI3 yazılım-yapılandırılabilir akım: 0...20 mA/4...20 mA, empedans: 250 Ohm, çözünürlük 12 bit |
|---|
| Analog Çıkış Sayısı | 2 |
|---|
| Analog Çıkış Tipi | Yazılım-yapılandırılabilir gerilim AQ1, AQ2: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit; Yazılım-yapılandırılabilir akım AQ1, AQ2: 0...20 mA empedans 500 Ohm, çözünürlük 10 bit |
|---|
| Röle Çıkış Sayısı | 3 |
|---|
| Röle Çıkış Tipi | Yapılandırılabilir röle lojiki R1: hata rölesi NA/NK elektriksel dayanıklılık 100000 cycles; Yapılandırılabilir röle lojiki R2: sekans rölesi NA elektriksel dayanıklılık 1000000 cycles; Yapılandırılabilir röle lojiki R3: sekans rölesi NA elektriksel dayanıklılık 1000000 cycles |
|---|
| Maksimum Anahtarlama Akımı | Röle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC; Röle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC; Röle çıkışı R1 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC; Röle çıkışı R1 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC; Röle çıkışı R2, R3 üzerinde dirençli yük, cos phi = 1: 5 A -de 250 V AC; Röle çıkışı R2, R3 üz |
|---|
| Minimum Anahtarlama Akımı | Röle çıkışı R1, R2, R3: 5 mA -de 24 V DC |
|---|
| Fiziksel Arayüz | Ethernet; 2 telli RS 485 |
|---|
| Konnektör Tipi | 2 RJ45; 1 RJ45 |
|---|
| Erişim Yöntemi | Slave Modbus TCP |
|---|
| İletim Çerçevesi | RTU |
|---|
| 4 Kadranlı Çalışma Mümkün | Yanlış |
|---|
| Asenkron Motor Kontrol Profili | Sabit tork standartı; Optimum moment modu; Değişken moment standardı |
|---|
| Senkron Motor Kontrol Profili | Sabit mıknatıslı motor; Senkronize relüktans motor |
|---|
| Maksimum Çıkış Frekansı | 599 Hz |
|---|
| Hızlanma Ve Yavaşlama Rampaları | 0,01...9999 sn arasında ayrı olarak doğrusal ayarlanabilir |
|---|
| Motor Kayma Kompanzasyonu | Sürekli mıknatıslı motor yasasında bulunmaz; Otomatik her türlü yük; Ayarlanabilir; Bastırılabilir |
|---|
| Anahtarlama Frekansı | 1...8 kHz ayarlanabilir; 2,5...8 kHz değer kaybı faktörü ile |
|---|
| Nominal Anahtarlama Frekansı | 2,5 kHz |
|---|
| Durana Kadar Frenleme | DC enjeksiyon ile |
|---|
| Fren Kesici Entegre | Yanlış |
|---|
| Hat Akımı | 201,0 A -de 380 V (normal şart); 170,0 A -de 380 V (Ağır şart); 165,0 A -de 480 V (normal şart); 143,0 A -de 480 V (Ağır şart) |
|---|
| Maksimum Giriş Akımı | 201,0 A |
|---|
| Maksimum Çıkış Voltajı | 480,0 V |
|---|
| Görünen Güç | 121,8 kVA -de 480 V (normal şart); 102,6 kVA -de 480 V (Ağır şart) |
|---|
| Maksimum Geçici Akım | 253 A süresince 60 s (normal şart); 259,5 A süresince 60 s (Ağır şart) |
|---|
| Şebeke Frekansı | 50...60 Hz |
|---|
| Muhtemel Hat Isc | 50 kA |
|---|
| Yüksek Aşırı Yükte Temel Yük Akımı | 173,0 A |
|---|
| Düşük Aşırı Yükte Temel Yük Akımı | 211,0 A |
|---|

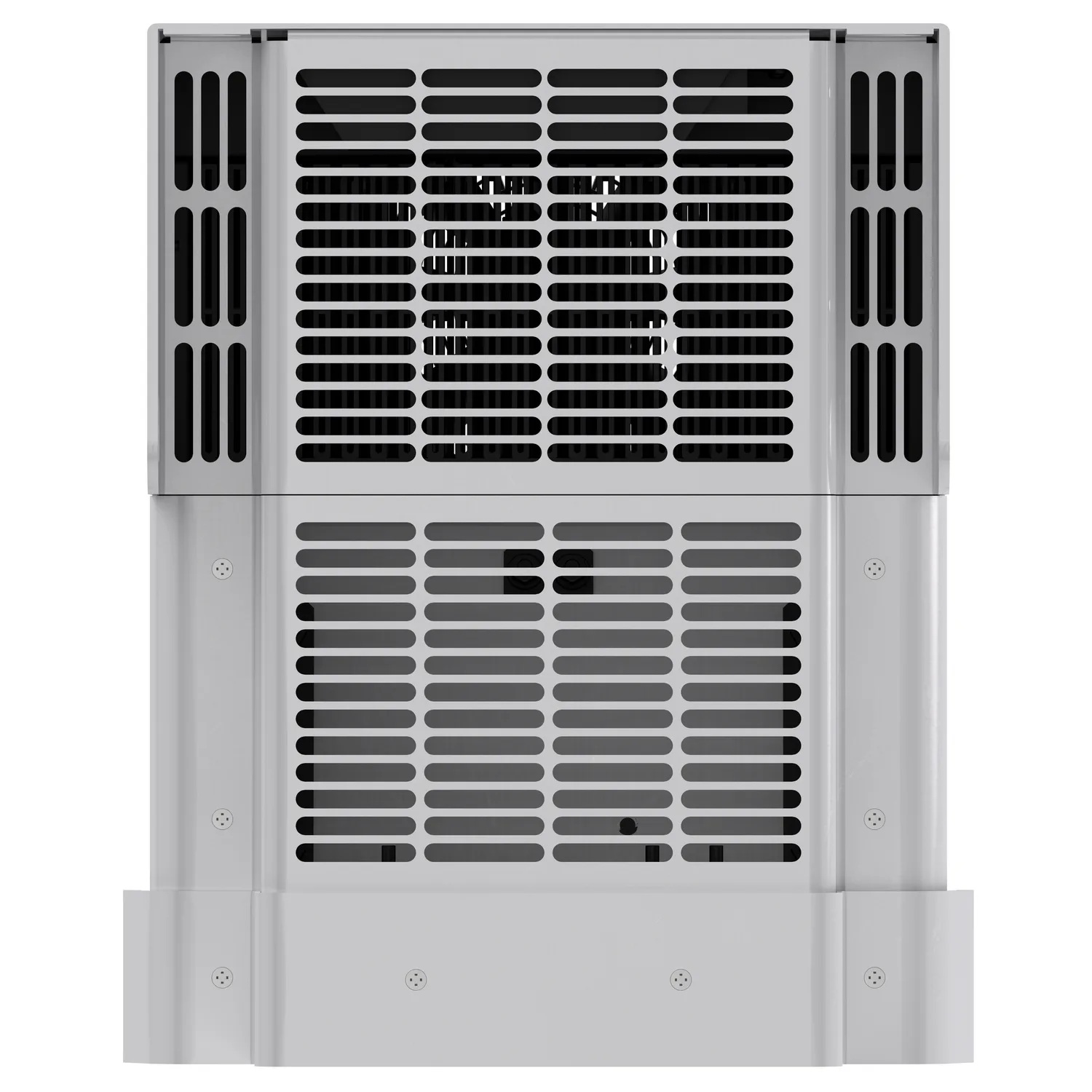

| W Cinsinden Güç Dağılımı | Zorlamalı konveksiyon: 2511 W -de 380 V 2,5 kHz; Doğal konveksiyon: 309 W -de 380 V 2,5 kHz |
|---|
| Güvenlik Fonksiyonu Güvenli Yön (SDI) İle | Doğru |
|---|
| Güvenlik Fonksiyonu İle Güvenli Çalışma Durdurma (SOS) | Doğru |
|---|
| Güvenlik Fonksiyonu Güvenli Konum (SP) İle | Yanlış |
|---|
| Güvenlik Fonksiyonu İle Güvenli Programlanabilir Lojik | Yanlış |
|---|
| Güvenlik Fonksiyonu İle Güvenli Hız İzleyici (SSM) | Yanlış |
|---|
| Güvenlik Fonksiyonu Güvenli Durdurma 1 (SS1) İle | Yanlış |
|---|
| Sft Fct Güvenli Durdurma 2 (SS2) İle | Doğru |
|---|
| Güvenlik Fonksiyonu İle Güvenli Tork Kapalı (STO) | Yanlış |
|---|
| Kapalı Göstergeli | Doğru |
|---|
| Güvenlik Fonksiyonu İle Güvenli Fren Yönetimi (SBC/SBT) | Yanlış |
|---|
| Güvenlik Fonksiyonu İle Güvenli Sınırlı Konum (SLP) | Yanlış |
|---|
| Koruma Tipi | Termal koruma: motor; Güvenli tork kapatma: motor; Motor fazı kesme: motor; Termal koruma: sürücü; Güvenli tork kapatma: sürücü; Aşırı ısınma: sürücü; Çıkış fazları ve toprak arasındaki aşırı akım: sürücü; Çıkış geriliminin aşırı yükü: sürücü; Kısa devre koruması: sürücü; Motor fazı kesme: sürücü; DC veriyolunda aşırı gerilimler: sürücü; Hat besleme aşırı gerilimi: sürücü; Hat besleme düşük gerili |
|---|
| Set Başına Miktar | 1 |
|---|

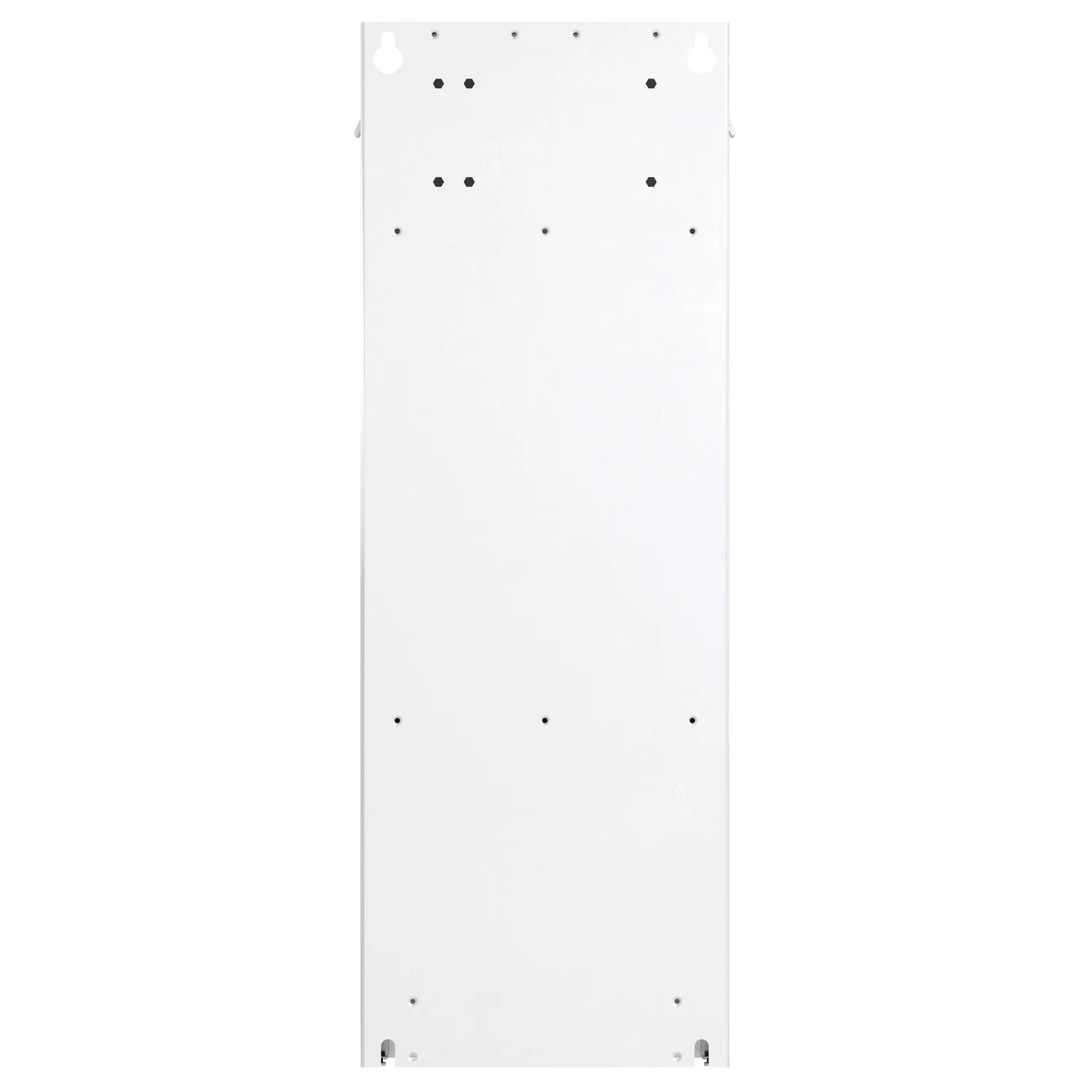

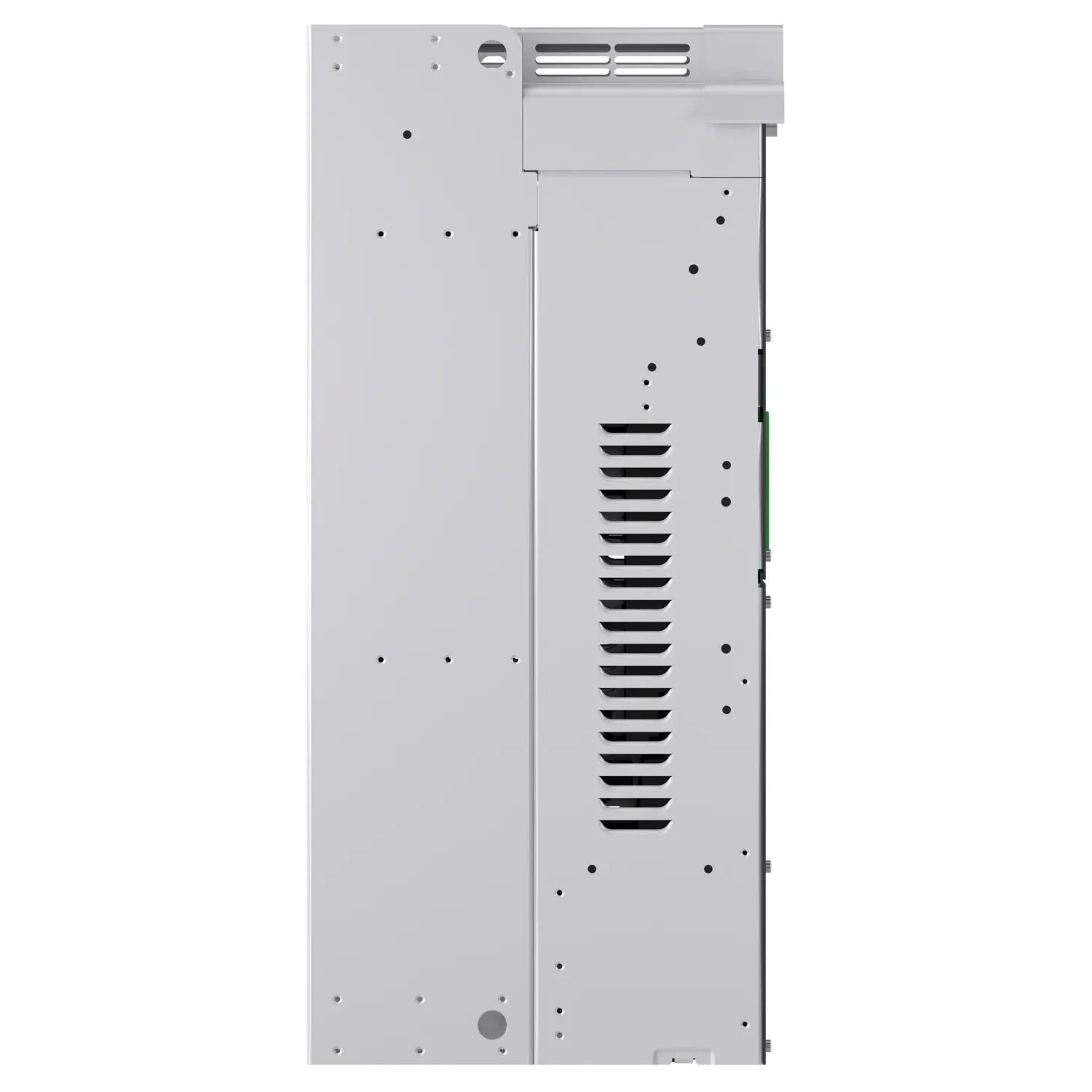

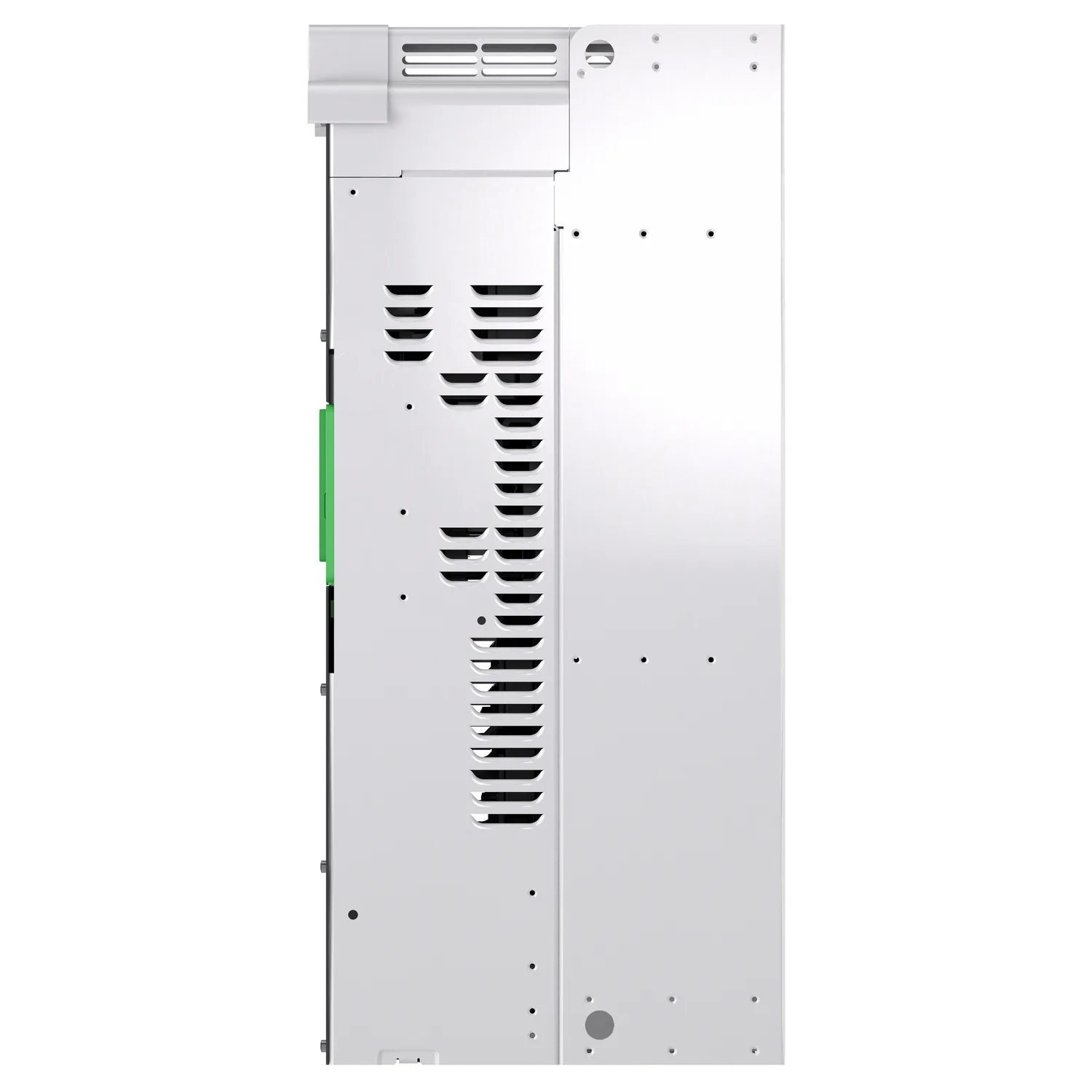

| Genişlik | 320 mm |
|---|
| Yükseklik | 852 mm |
|---|
| Derinlik | 393 mm |
|---|
| Ürün Ağırlığı | 82 kg |
|---|
