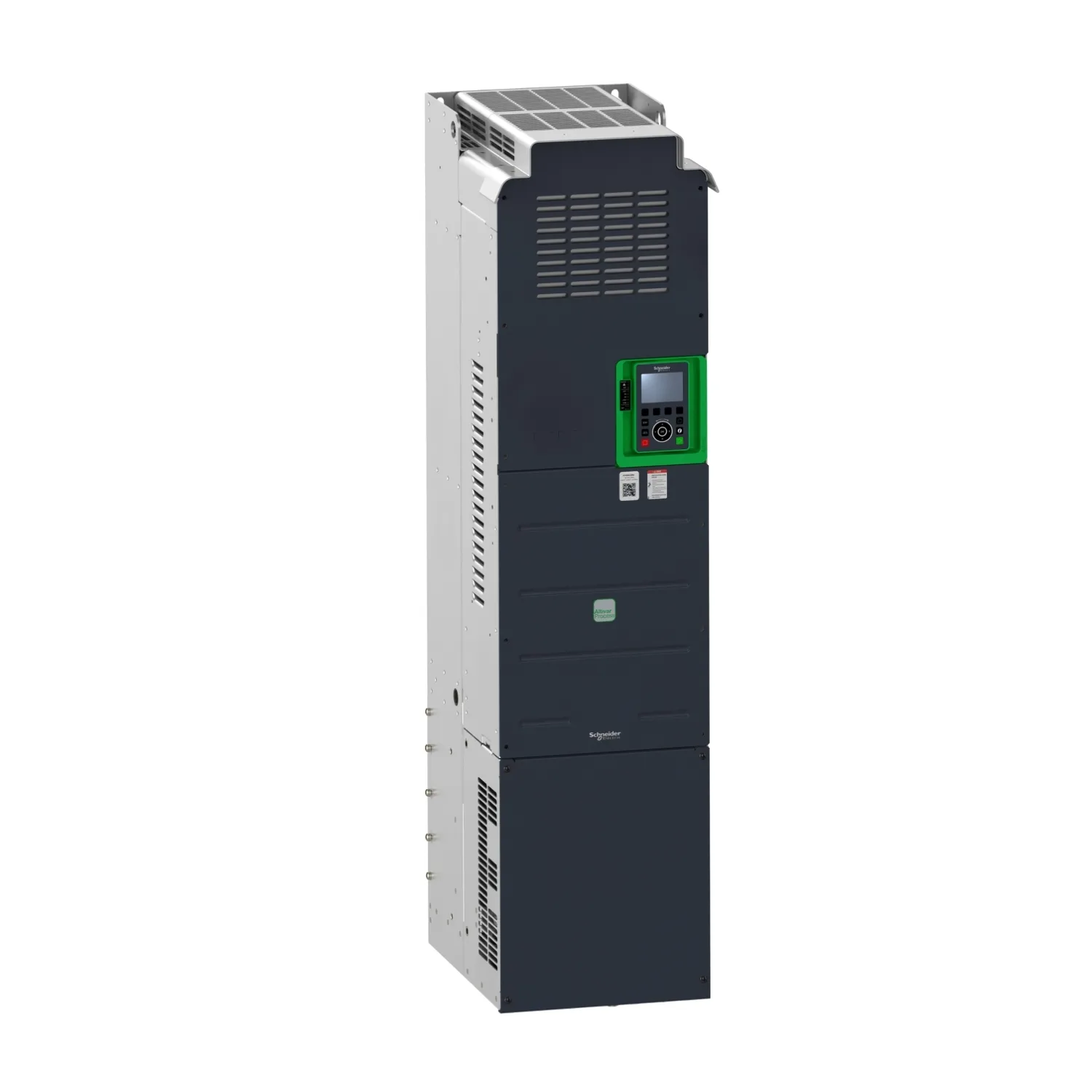

ATV930C13N4 - ATVProcess :VARIABLE SPEED DRIVE IP21 132KW 400V/480V
Schneider ATV930C13N4, ATVProcess :VARIABLE SPEED DRIVE IP21 132KW 400V/480V. Kategori: Altivar Process ATV900. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:ATV930C13N4
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:20.541,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Altivar Process ATV900
- Ürüne Özel Uygulama
- Endüstriyel proses
- Ürün Ya Da Bileşen Tipi
- Değişken hızlı sürücü
- Model
- Standart tip; Frenleme ünitesi ile
Ürün Açıklaması
Bu Altivar Process ATV900 hız kontrol cihazı, 3 fazlı senkronize ve asenkronize güç motorlarını besleyebilir. Hafif aşırı yük (%120'ye kadar) gerektiren uygulamalar için 132kW/200HP'ye kadar güç sınıfına sahip motorlar için uygundur. Önemli ölçüde aşırı yük (%150'ye kadar) gerektiren uygulamalar için 110kW/150HP'ye kadar güç sınıfına sahip motorlar için uygundur. 380Vac'den 480Vac'ye kadar nominal besleme geriliminde çalışır. Bu değişken hızlı / frekanslı hız kontrol cihazı (VSD / VFD) endüstriyel işlemler için özel olarak tasarlanmıştır. Şu pazar segmentlerinde: petrol ve gaz, madencilik, mineral ve metaller, gıda ve içecek su ve atık su. Her motorda yüksek motor performansı ve master/bağlı uygulamalarda her türlü bağlantı için toplam kontrol olanağı sağlar. Ağ hizmetleri, bağlantı kopması durumunda bile çalışma sürekliliğini sağlamaya yardımcı olur. Web sunucusu ve veri günlüğü, hızlı sorun giderme ve önleyici bakım ile arıza sürelerini azaltmaya yardımcı olur. EtherNet/IP ve Modbus TCP dahil gelişmiş bağlantısı, otomasyon mimarilerine derin entegrasyona olanak tanır.
Başlıca Özellikler
- Dahili güç ölçümü ve enerji panosu
- Dahili proses izleme ve kontrolü
- Enerji tüketimini azaltmak için Dur ve Kalk işlevi
- Varlık izleme ve koruma
- Sapma izleme
Teknik Özellikler
Ana20
| Ürün Serisi | Altivar Process ATV900 |
|---|---|
| Ürüne Özel Uygulama | Endüstriyel proses |
| Ürün Ya Da Bileşen Tipi | Değişken hızlı sürücü |
| Model | Standart tip; Frenleme ünitesi ile |
| Cihaz Uygulaması | Endüstriyel uygulama |
| Ürün Varış Yeri | Senkron motorlar; Asenkron motorlar |
| Şebeke Faz Sayısı | 3 faz; Monofaze |
| Montaj Tipi | Duvara monte |
| Sürekli Çıkış Akımı | 250 A -de 4 kHz için normal şart; 211 A -de 4 kHz için Ağır şart |
| Haberleşme Port Protokolü | Ethernet IP/Modbus TCP; Modbus |
| Option Module | Yuva A: iletişim modülü için Profibus DP V1; Yuva A: iletişim modülü için Profinet; Yuva A: iletişim modülü için DeviceNet; Yuva A: iletişim modülü için EtherCAT; Yuva A: iletişim modülü için CANopen daisy zinciri RJ45; Yuva A: iletişim modülü için CANopen SUB-D 9; Yuva A: iletişim modülü için CANopen vidalı terminaller; Yuva A/yuva B/yuva C: dijital ve analog G/Ç genişletme modülü; Yuva A/yuva B/ |
| [Us] Nominal Besleme Gerilimi | 380...480 V % - 15...10 |
| [Us] Nominal Besleme Gerilimi | 380...480 V |
| Bağıl Simetrik Şebeke Gerilimi Toleransı | 10 % |
| Bağıl Simetrik Ağ Frekansı Toleransı | 5 % |
| Nominal Çıkış Akımı | 250,0 A |
| Motor Gücü KW | 132,0 kW için normal şart; 110,0 kW için Ağır şart |
| EMC Filtresi | Entegre; EMC plaka seçeneği ile |
| IP Koruma Sınıfı | IP21 |
| Koruma Sınıfı | UL tip 1 |
Tamamlayıcı49
| Elektrikli Bağlantı | Hat tarafı: vidalı terminal 2 x 70...3 x 120 mm²/2 x AWG 2/0...2 x 300 kcmil; DC barası: vidalı terminal 0,5...1,5 mm²/AWG 20...AWG 16; Kontrol: vidalı terminal 0,5...1,5 mm²/AWG 20...AWG 16 |
|---|---|
| İletim Hızı | 10, 100 Mbit/sn için Ethernet IP/Modbus TCP; 4,8, 9,6, 19,2, 38,4 kbit/sn için Modbus seri |
| Veri Biçimi | 8 bit, yapılandırılabilir tek, çift veya paritesiz için Modbus seri |
| Polarizasyon Tipi | Empedans yok için Modbus seri |
| Adreslerin Sayısı | 1…247 için Modbus seri |
| Yerel Sinyalleme | Yerel diagnostik: 3 LED (tek/iki renkli); 5 LED (iki renkli); 2 LED (iki renkli); 1 LED (kırmızı) |
| Yalıtım | Güç ve kontrol arasındaki terminaller |
| Dijital Giriş Sayısı | 10 |
| Röle Çıkış Tipi | Yapılandırılabilir röle lojiki R1: hata rölesi NA/NK elektriksel dayanıklılık 100000 cycles; Yapılandırılabilir röle lojiki R2: sekans rölesi NA elektriksel dayanıklılık 1000000 cycles; Yapılandırılabilir röle lojiki R3: sekans rölesi NA elektriksel dayanıklılık 1000000 cycles |
| Fiziksel Arayüz | Ethernet; 2 telli RS 485 |
| Konnektör Tipi | 2 RJ45; 1 RJ45 |
| Erişim Yöntemi | Slave Modbus TCP |
| İletim Çerçevesi | RTU |
| 4 Kadranlı Çalışma Mümkün | Doğru |
| Asenkron Motor Kontrol Profili | Sabit tork standartı; Değişken moment standardı; Optimum moment modu |
| Senkron Motor Kontrol Profili | Sabit mıknatıslı motor; Senkronize relüktans motor |
| Maksimum Çıkış Frekansı | 599 Hz |
| Hızlanma Ve Yavaşlama Rampaları | 0,01...9999 sn arasında ayrı olarak doğrusal ayarlanabilir; S, U veya özelleştirilmiş |
| Motor Kayma Kompanzasyonu | Ayarlanabilir; Otomatik her türlü yük; Bastırılabilir; Sürekli mıknatıslı motor yasasında bulunmaz |
| Anahtarlama Frekansı | 1...8 kHz ayarlanabilir; 2,5...8 kHz değer kaybı faktörü ile |
| Nominal Anahtarlama Frekansı | 2,5 kHz |
| Durana Kadar Frenleme | DC enjeksiyon ile |
| Fren Kesici Entegre | Doğru |
| Hat Akımı | 237,0 A -de 380 V (normal şart); 201,0 A -de 380 V (Ağır şart); 213,0 A -de 480 V (normal şart); 165,0 A -de 480 V (Ağır şart) |
| Maksimum Giriş Akımı | 237,0 A |
| Maksimum Çıkış Voltajı | 480,0 V |
| Görünen Güç | 161,4 kVA -de 380...480 V (normal şart); 121,8 kVA -de 380...480 V (Ağır şart) |
| Maksimum Geçici Akım | 300 A süresince 60 s (normal şart); 317 A süresince 60 s (Ağır şart) |
| Şebeke Frekansı | 50...60 Hz |
| Muhtemel Hat Isc | 50 kA |
| Yüksek Aşırı Yükte Temel Yük Akımı | 211,0 A |
| Düşük Aşırı Yükte Temel Yük Akımı | 250,0 A |
| Güvenlik Fonksiyonu Güvenli Yön (SDI) İle | Doğru |
| Güvenlik Fonksiyonu İle Güvenli Çalışma Durdurma (SOS) | Doğru |
| Güvenlik Fonksiyonu Güvenli Konum (SP) İle | Yanlış |
| Güvenlik Fonksiyonu İle Güvenli Programlanabilir Lojik | Yanlış |
| Güvenlik Fonksiyonu İle Güvenli Hız İzleyici (SSM) | Yanlış |
| Güvenlik Fonksiyonu Güvenli Durdurma 1 (SS1) İle | Yanlış |
| Sft Fct Güvenli Durdurma 2 (SS2) İle | Doğru |
| Güvenlik Fonksiyonu İle Güvenli Tork Kapalı (STO) | Yanlış |
| Kapalı Göstergeli | Doğru |
| Güvenlik Fonksiyonu İle Güvenli Fren Yönetimi (SBC/SBT) | Yanlış |
| Güvenlik Fonksiyonu İle Güvenli Sınırlı Konum (SLP) | Yanlış |
| Koruma Tipi | Termal koruma: motor; Güvenli tork kapatma: motor; Motor fazı kesme: motor; Termal koruma: sürücü; Güvenli tork kapatma: sürücü; Aşırı ısınma: sürücü; Çıkış fazları ve toprak arasındaki aşırı akım: sürücü; Çıkış geriliminin aşırı yükü: sürücü; Kısa devre koruması: sürücü; Motor fazı kesme: sürücü; DC veriyolunda aşırı gerilimler: sürücü; Hat besleme aşırı gerilimi: sürücü; Hat besleme düşük gerili |
| Set Başına Miktar | 1 |
| Genişlik | 320 mm |
| Yükseklik | 1205 mm |
| Derinlik | 393 mm |
| Ürün Ağırlığı | 104 kg |
Ortam24
| Yalıtım Direnci | > 1 MOhm 1 dakika için topraklamaya 500 V DC |
|---|---|
| Gürültü Seviyesi | 69,9 dB 'e uygun86/188/EEC |
| Titreşim Direnci | 1,5 mm tepeden tepeye (f= 2…13 Hz) conforming to IEC 60068-2-6; 1 gn (f= 13…200 Hz) conforming to IEC 60068-2-6 |
| Darbe Dayanımı | 6 gn için 11 ms 'e uygunIEC 60068-2-27 |
| Çevresel Özellik | Kimyasal kirlilik direnci sınıf 3C3 'e uygunIEC 60721-3-3; Toz kirliliği direnci sınıf 3S3 'e uygunIEC 60721-3-3 |
| Bağıl Nem | 5…95 % yoğuşmasız 'e uygunIEC 60068-2-3 |
| Çalışma İçin Ortam Hava Sıcaklığı | -15…50 °C (olmadan); 50…60 °C (değer kaybı faktörü ile) |
| Çalışma Konumu | Dikey +/- 10 derece |
| Ürün Sertifikaları | UL; CSA; TÜV |
| İşaretleme | CE |
| Standartlar | UL 508C; IEC 61800-3; IEC 61800-5-1; IEC 61000-3-12; IEC 60721-3; IEC 61508; IEC 13849-1 |
| Maksimum Tork Değeri | <48 % tam yük 'e uygunIEC 61000-3-12 |
| Montaj Stili | Muhfazalı |
| Elektromanyetik Uyumluluk | Elektrostatik deşarj bağışıklık testi seviye 3 conforming to IEC 61000-4-2; Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 conforming to IEC 61000-4-3; Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 conforming to IEC 61000-4-4; 1,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3 conforming to IEC 61000-4-5; Iletimli radyo frekansı bağışıklık testi seviye 3 conf |
| Çevre Sınıfı (çalışma Sırasında) | IEC 60721-3-3'e göre sınıf 3C3; IEC 60721-3-3'e göre sınıf 3S3 |
| Darbe Etkisi Altında Maksimum Hızlanma (çalışma Sırasında) | 150 m/sn² 11 ms'de |
| Titreşimsel Stres Altında Maksimum Hızlanma (çalışma Sırasında) | 10 m/sn² 13...200 Hz'de |
| Titreşimli Yük Altında Maksimum Sapma (çalışma Sırasında) | 2...13 Hz'de 1,5 mm |
| İzin Verilen Bağıl Nem (depolama Sırasında) | EN 60721-3'e göre sınıf 3K5 |
| Aşırı Gerilim Kategorisi | III |
| Düzenleme Döngüsü | Ayarlanabilir PID regülatör |
| Kirletme Derecesi | 2 |
| Pil Tasarım Ömrü | -25…70 °C |
| Depolama Ortam Koşulları | -25…70 °C |
Paketleme üniteleri6
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 70,000 cm |
| Package 1 Width | 48,000 cm |
| Package 1 Length | 145,000 cm |
| Paket Ağırlığı (Lbs) | 128,000 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
