Schneider

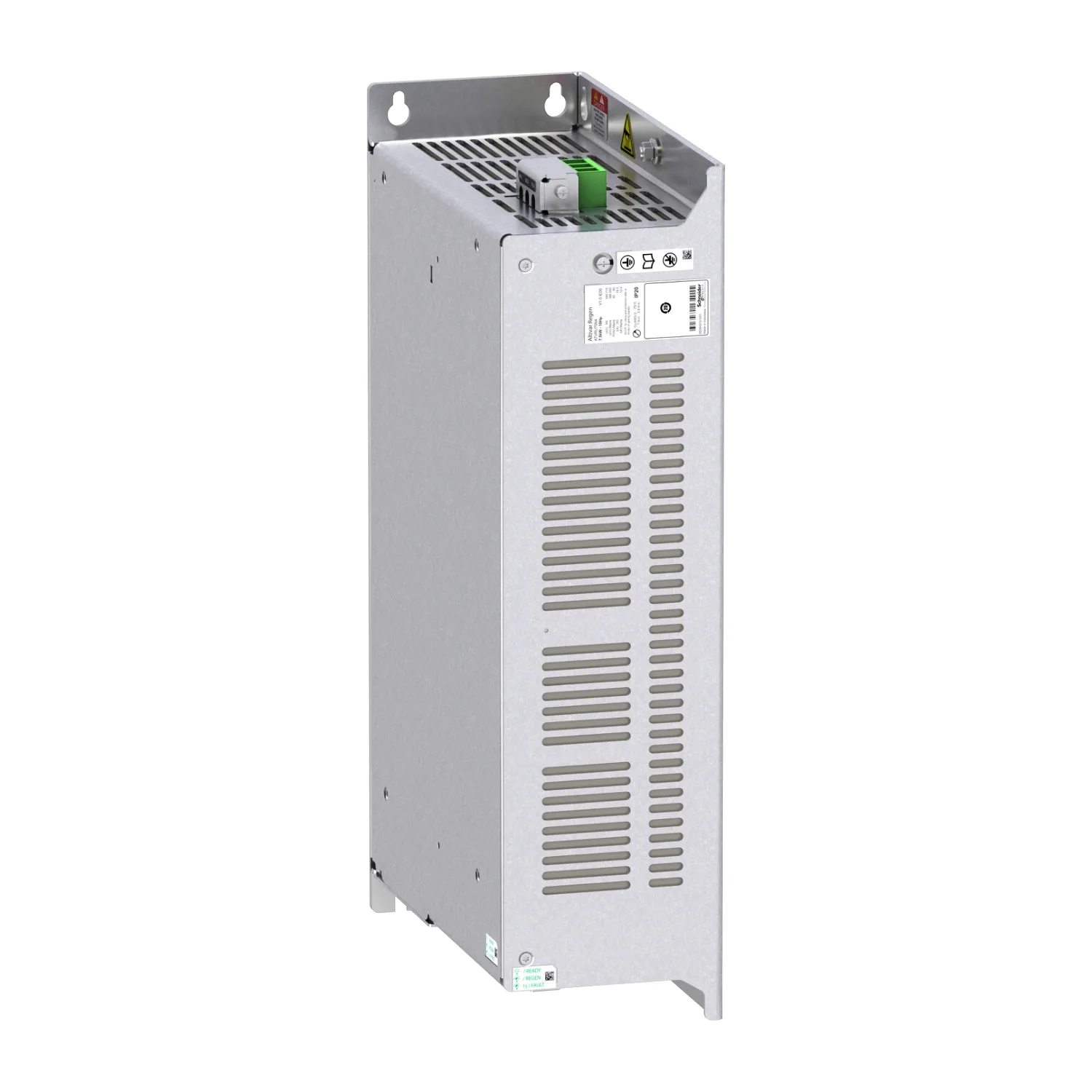

ATVRU75N4 - 7,5 KW Rejen ünitesi
Schneider ATVRU75N4, 7,5 KW Rejen ünitesi. Kategori: Altivar ATV320. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:ATVRU75N4
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:1.498,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Altivar
- Ürün Ya Da Bileşen Tipi
- Güç modülü
- Cihaz Uygulaması
- Enerji rejenerasyonu
- [Us] Nominal Besleme Gerilimi
- 380…500 V % - 15...10
Ürün Açıklaması
- Anma güç = 7.5kW
- ATV Regen ürününün ana işlevi, enerjiyi AC beslemeye geri döndürme seçeneği sunmaktır
- Koruma indeksi IP20'dir
- Maximum çalışma sıcaklığı 50 °C
- 6kg ağırlığındadır ve Ebatları 80mm genişlik, 337mm yükseklik, 175mm derinlik
- Kolay ayar ile malzeme işleme, malzeme taşıma ve kaldırma gibi ağır fren uygulamaları için tasarlanmıştır
- Uluslararası Standartlar IEC 61800-3 ve IEC 61800-5-1'e uygundur
- Bu yenileme ünitesi ATV320, ATV340 ve ATV900 sürücüleri ile uyumludur
- Ürün tek pakette teslim edilmektedir
- Dikey veya yatay konumda monte edilebilir
- DTM aracılığıyla Schneider Electric'in EcoStruxure Machine'ine tamamen entegre edilmiştir
- Çevre dostudur ve çevre korumaya ilişkin RoHS, WEEE vb
- direktiflere uygundur.
Başlıca Özellikler
- Tak ve çalıştır çözümü.
- Kurulumu kolay.
- Basit endüstriyel makineler için.
- Enerji tasarrufu.
- Kablolama ve tasarım için daha az zaman.
Teknik Özellikler
Ana7
| Ürün Serisi | Altivar |
|---|---|
| Seri Uyumluluğu | Altivar Machine ATV340; Altivar Process ATV900; Altivar Machine ATV320 |
| Ürün Ya Da Bileşen Tipi | Güç modülü |
| Cihaz Uygulaması | Enerji rejenerasyonu |
| [Us] Nominal Besleme Gerilimi | 380…500 V % - 15...10 |
| [Ue] Nominal Çalışma Voltajı | 456...778 V DC |
| W Cinsinden Nominal Güç | 6,8 kW |
Tamamlayıcı13
| Şebeke Frekansı | 45...65 Hz |
|---|---|
| Fazların Ağ Sayısı | 3 faz |
| Sabitleme Modu | Vidalarla |
| Nominal Yükte Maksimum Voltaj Düşüşü | 3 % |
| Elektrikli Bağlantı | Kontrol: çıkarılabilir vidalı terminal bloğu: 0,5...1,5 mm², AWG 20...AWG 16 (alt); Güç besleme: çıkarılabilir vidalı terminal bloğu: 2,5...4 mm², AWG 12...AWG 10 (üst); DC bus: çıkarılabilir vidalı terminal bloğu: 2,5...4 mm², AWG 12...AWG 10 (alt) |
| Giriş Akımı | 16,5 A -de 380 V AC için gerilim girişleri (sürekli); 14,5 A -de 500 V AC için gerilim girişleri (sürekli); 22,9 A -de 380 V AC için gerilim girişleri (transient for 60 s); 19,1 A -de 500 V AC için gerilim girişleri (transient for 60 s) |
| Giriş Gücü | 6,8 kW -de 380…500 V AC için gerilim girişleri (sürekli); 10,2 kW -de 380…500 V AC için gerilim girişleri (transient for 60 s) |
| Maksimum DC Veriyolu Gerilimi | 300...880 V DC |
| Çıkış Akımı | 13.4 A -de 380 V AC (sürekli); 11.9 A -de 500 V AC (sürekli); 18.4 A -de 380 V AC (transient for 60 s); 15.4 A -de 500 V AC (transient for 60 s) |
| Genişlik | 80 mm |
| Yükseklik | 337 mm |
| Derinlik | 175 mm |
| Ürün Ağırlığı | 6 kg |
Ortam9
| Standartlar | IEC 61800-5-1; IEC 61800-3 |
|---|---|
| Ürün Sertifikaları | cUL |
| Çalışma İçin Ortam Hava Sıcaklığı | -10…50 °C olmadan; 50…60 °C değer kaybı faktörü ile |
| Depolama Ortam Koşulları | -40…70 °C |
| Çalışma Yüksekliği | <= 1000 m olmadan; 1000...3000 m with power derating 1 % per 100 m |
| Çalışma Konumu | Dikey veya yatay pozisyon |
| Soğutmanın Tipi | Fan |
| Çevresel Özellik | Kimyasal kirlilik direnci sınıf 3C3 'e uygunIEC 60721-3-3; Toz kirliliği direnci class 3S2 'e uygunIEC 60721-3-3 |
| Kirletme Derecesi | 2 'e uygunIEC 61800-5-1 |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 19,300 cm |
| Package 1 Width | 25,500 cm |
| Package 1 Length | 51,500 cm |
| Paket Ağırlığı (Lbs) | 7,510 kg |
| Unit Type Of Package 2 | S06 |
| Number Of Units İn Package 2 | 6 |
| Package 2 Height | 75,000 cm |
| Package 2 Width | 60,000 cm |
| Package 2 Length | 80,000 cm |
| Package 2 Weight | 58,060 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
