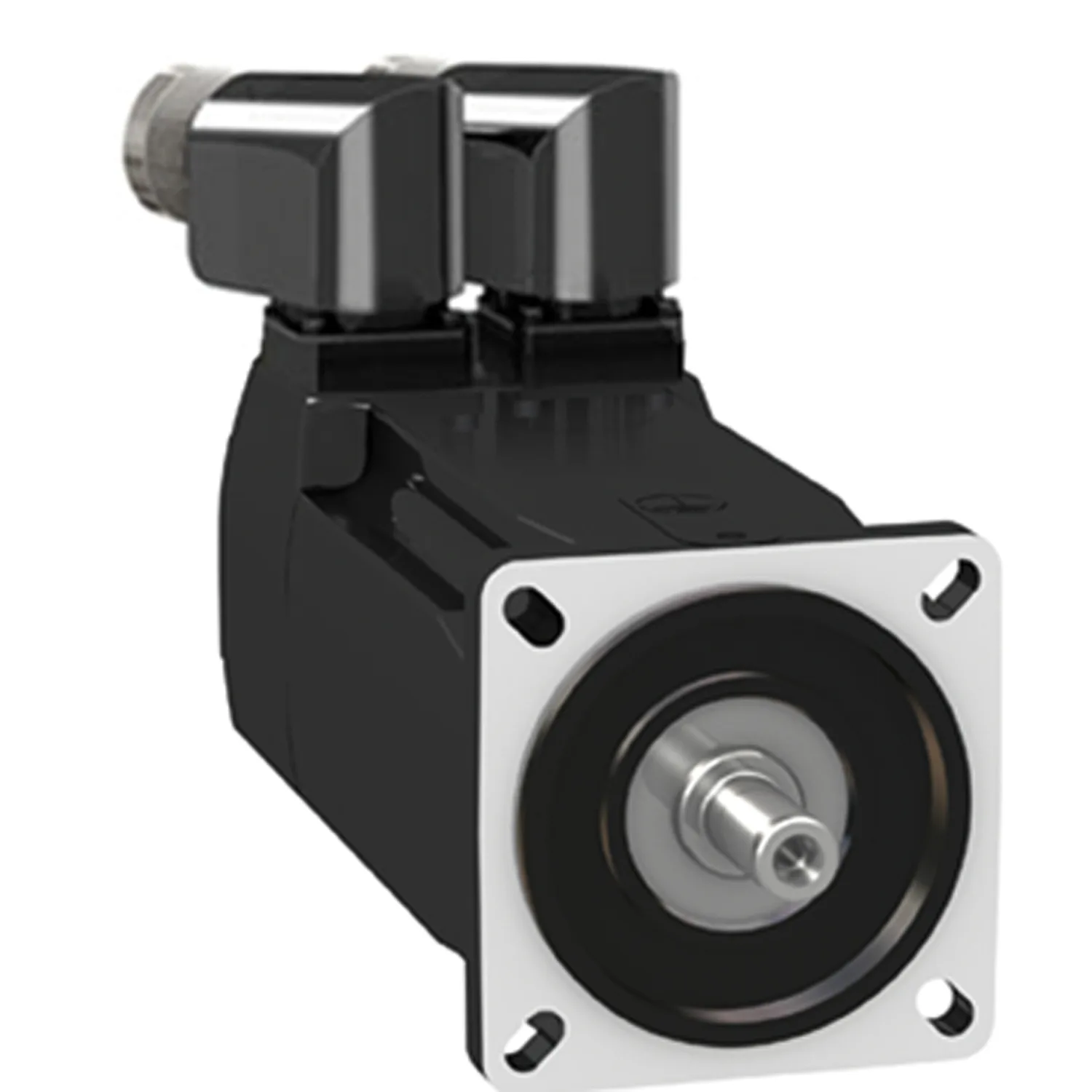

Name: BMH0703P06F2A
Brand: Schneider
SKU: BMH0703P06F2A

Satışta değil

Schneider BMH0703P06F2A. Kategori: Lexium 32 Servo Sürücüler ve Motor Sürücüsü. Satışta değil; bu ürün için fiyat ve teklif sunulmuyor.

Öne Çıkan Özellikler

Ürün Açıklaması

32768 nokta/dönüş hızı geri besleme çözünürlüğüne sahip Tek-dönüş SinCos Hiperface® geri beslemesi ile donatılmıştır
Servo motor anma besleme voltajı 480V, sürekli stop akımı 3.91A ve sürekli güç 1.68W
Şaft ebatları 14mm (çap) x 30mm (uzunluk)
Güç ve enkoder bağlantıları için 2x dönebilen sağ açılı konnektörlerle donatılmıştır
IP54 Standardına uygun bir üründür (şaft ve gövde)
Ebatları 186mm tutuş frensiz uzunluk, 225mm tutuş frenli uzunluk, 109.5mm yükseklik, ve flanş boyutu 70mm
Ağırlığı 3.0kg
Lexium 32 servo sürücüyle ilişkili BMH servo motorlar, Ambalaj, Tekstil, portal vinçler, Vinçler gibi uygulamalar için tasarlanmıştır
Lexium BMH servo motorlar uluslararası IEC/EN 61800-5-1, IEC/EN 61800-3 standartlarına uygun, UL ve CSA sertifikalı ve CE işaretlidir
Bu motor Lexium 32 servo sürücü, enkoder ve güç kabloları, opsiyonel IP67 uygunluk kiti, dişli kutusu opsiyonu ve fren direnci ile uyumlu olacak şekilde tasarlanmıştır
4x deliklere (M5 x 17) monte edilir, montaj deliklerinin daire çapı 75 mm'den 82 mm'ye kadardır
Lexium 32 serisi, 0.15kW ile 11kW arasında güç değerlerine sahip dört servo sürücü modelini ve BMH ve BSH serisi olmak üzere iki servo motor serisini içerir. • Üstün performans ve kompakt tasarım
Basitleştirilmiş mühendislik, kurulum ve devreye alma
Entegre güvenlik
Kamasız mil ucu

Ana15

Ürün Grubu	BMH
Ürün Ya Da Bileşen Tipi	Servo motor
Maksimum Mekanik Hız	8000 rpm
Sürekli Durma Torku	3,4 N.m için LXM32.D18N4 -de 6 A, 400 V, trifaze; 3,4 N.m için LXM32.D18N4 -de 6 A, 480 V, trifaze
Tepe Durma Torku	10,2 N.m için LXM32.D18N4 -de 6 A, 400 V, trifaze; 10,2 N.m için LXM32.D18N4 -de 6 A, 480 V, trifaze
Nominal Çıkış Gücü	1300 W için LXM32.D18N4 -de 6 A, 400 V, trifaze; 1300 W için LXM32.D18N4 -de 6 A, 480 V, trifaze
Nominal Tork	2,4 N.m için LXM32.D18N4 -de 6 A, 400 V, trifaze; 2,4 N.m için LXM32.D18N4 -de 6 A, 480 V, trifaze
Nominal Hız	5000 rpm için LXM32.D18N4 -de 6 A, 400 V, trifaze; 5000 rpm için LXM32.D18N4 -de 6 A, 480 V, trifaze
Ürün Uyumluluğu	LXM32.D18N4 -de 400...480 V trifaze
Şaft Ucu	Pürüzsüz şaft
IP Koruma Derecesi	IP54 standart
Hız Geri Besleme Çözünürlüğü	32768 nokta/dönüş
Frenleme	Ile
Montaj Desteği	Uluslararası standart flanş
Elektrikli Bağlantı	Döndürülebilir sağa açılı konnektörler

Tamamlayıcı40

Seri Uyumluluğu	Lexium 32
[Us] Nominal Besleme Gerilimi	480 V
Fazların Ağ Sayısı	Trifaze
Sürekli Durma Akımı	3,91 A
Sürekli Güç	1,68 W
Maksimum Akım Irms	12,57 A için LXM32.D18N4
Maksimum Kalıcı Akım	12,57 A
İkinci Şaft	Ikinci şaft ucu olmadan
Şaft Çapı	14 mm
Şaft Uzunluğu	30 mm
Geri Besleme Tipi	Tek dönüşlü SinCos Hiperface
Tutma Torku	3 N.m frenleme
Motor Flanş Boyutu	70 mm
Motor Yığını Sayısı	3
Tork Sabiti	0,87 N.m/A -de 120 °C
Geri Emf Sabiti	55,8 V/krpm -de 120 °C
Motor Kutuplarının Sayısı	5,0
Rotor Ataleti	1,78 kg.cm²
Stator Direnci	2,65 Ohm -de 20 °C
Stator Endüktansı	4,175 mH -de 20 °C
Stator Elektrik Süresi Sabiti	3,2 ms -de 20 °C
Maksimum Radyal Güç Fr	730 N -de 1000 rpm; 580 N -de 2000 rpm; 510 N -de 3000 rpm; 460 N -de 4000 rpm; 430 N -de 5000 rpm; 400 N -de 6000 rpm
Maksimum Eksenel Güç Fa	0,2 x Fr
Fren İçeri Çekme Gücü	7 W
Soğutmanın Tipi	Doğal konveksiyon
Uzunluk	225 mm
Ortalama Bilezik Çapı	60 mm
Ortalama Bilezik Derinliği	2,5 mm
Montaj Deliklerinin Sayısı	4
Montaj Delik Çapı	5,5 mm
Montaj Deliklerinin Dairesel Çapı	82 mm
Ürün Ağırlığı	4 kg
Boyutlandırma Referansı	BMH0703P
Fazların Ağ Sayısı	3
Dogruluk Hatasi (açisal)	4,8 °
Sıcaklık Bakır Sıcak	135 °C
Sıcaklık Mıknatıs Sıcak	100 °C
Sıcaklık Mıknatıs Rt	20 °C
Çıkış Akımı 3s Tepe	12,57 A
Atalet	0,11 kg.cm² of brake; 1,674 kg.cm² of motor

Paketleme üniteleri12

Sözleşme garantisi1

Garanti (ay Olarak)	18
