Schneider

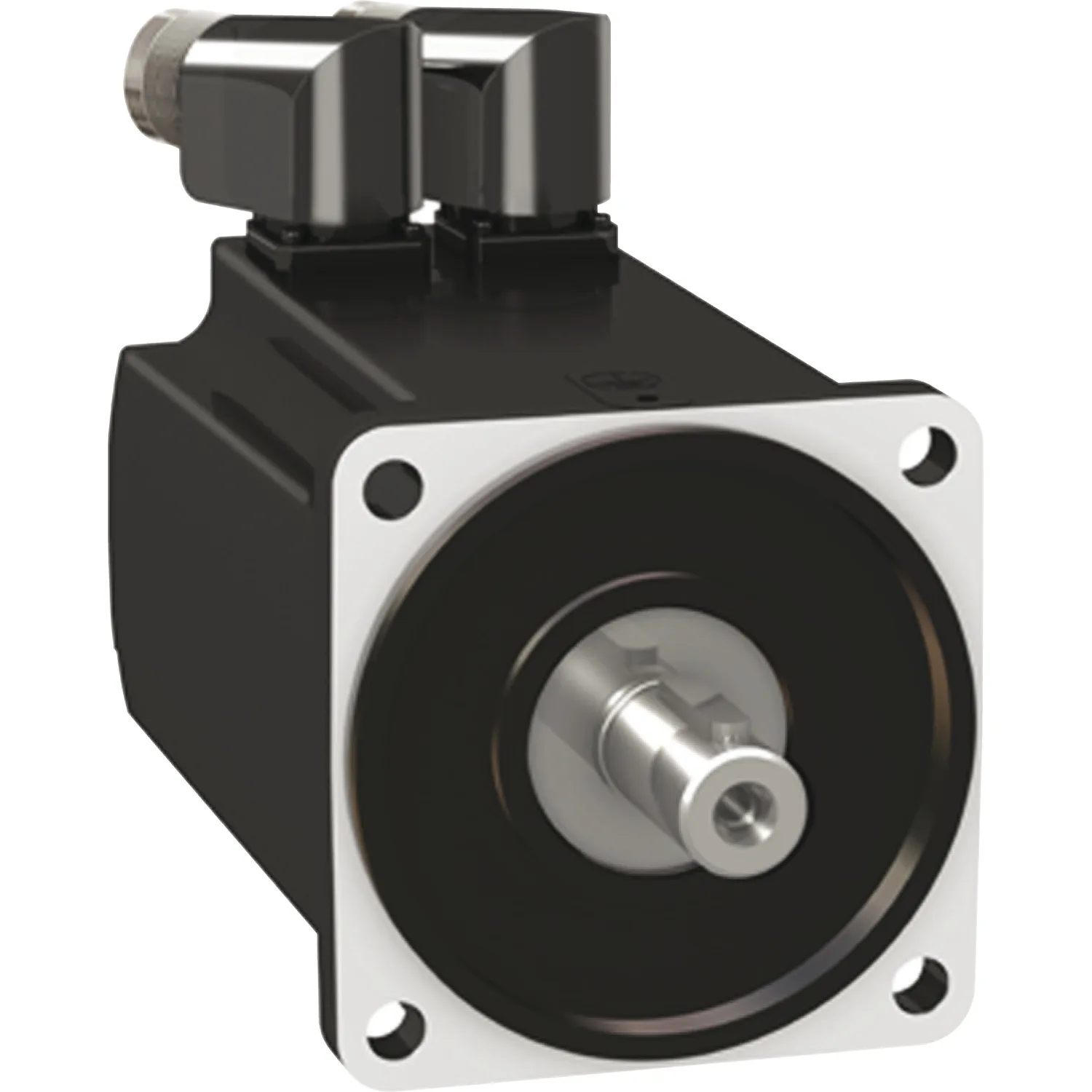

servo motor BMH - 3.3 Nm - 6000 dev/dak - kamalı mil - frensiz - IP54
Schneider BMH1001P16A2A, servo motor BMH - 3.3 Nm - 6000 dev/dak - kamalı mil - frensiz - IP54. Kategori: Lexium 32 Servo Sürücüler ve Motor Sürücüsü. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:BMH1001P16A2A
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:1.077,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Grubu
- BMH
- Ürün Ya Da Bileşen Tipi
- Servo motor
- Maksimum Mekanik Hız
- 6000 rpm
- Şaft Ucu
- Kilitli
Ürün Açıklaması
- Servo motordan servo sürücüye otomatik veri aktarımı için bir SinCos Hiperface® enkoder (32768 nokta/dönüş) ile donatılmıştır
- BMH servo motor orta ataletli bir motordur, özellikle yüksek yüklü uygulamalar için uygundur ve hareketin daha sağlam bir şekilde ayarlanmasını sağlar
- Anma besleme voltajı 480V, sürekli stop akım 3.15A ve sürekli güç 1.76W olan senkron servo motordur
- Şaft ebatları 19mm (çap) x 40mm (uzunluk)
- Elektrik bağlantısı için dönebilen sağ açılı konnektörlerle donatılmıştır
- IP54 dereceli bir üründür
- Ebatları 128.6mm (uzunluk) x 100mm (genişlik), merkezleme bilezik ebatları 3.5mm (derinlik) x 95mm (çap), montaj deliği 115mm daire çaplı
- Ağırlığı 3.34kg
- Bu ürün, Lexium 32 servo sürücülerle uyumludur
- Doğal konveksiyonlu soğutma sistemi ile uluslararası Standart 100mm flanş montajını destekler
- Enkoder, akışların senkronize olabilmesi için motorun mutlak konumunu verir ve servo motordan servo sürücüye veri göndererek servo sürücü başladığında motorun otomatik olarak tanımlanmasını sağlar
- RAL 9005 opak siyah boya koruyucu kaplamalı kasa
- 4 noktalı eksenel montaj flanşı
- Kablolar ve konnektörler ayrıca sipariş edilmelidir.
Başlıca Özellikler
- Üstün performans ve kompakt tasarım
- Basitleştirilmiş mühendislik, kurulum ve devreye alma
- Entegre güvenlik fonksiyonu
- Basitlik
- Uluslararası standart 100 mm flanş montaj desteği
Teknik Özellikler
Ana15
| Ürün Grubu | BMH |
|---|---|
| Ürün Ya Da Bileşen Tipi | Servo motor |
| Maksimum Mekanik Hız | 6000 rpm |
| Sürekli Durma Torku | 3,3 N.m için LXM32.D12N4 -de 3 A, 400 V, trifaze; 3,3 N.m için LXM32.D12N4 -de 3 A, 480 V, trifaze; 3,4 N.m için LXM32.D18N4 -de 6 A, 400 V, trifaze; 3,4 N.m için LXM32.D18N4 -de 6 A, 480 V, trifaze |
| Tepe Durma Torku | 10,8 N.m için LXM32.D12N4 -de 3 A, 400 V, trifaze; 10,8 N.m için LXM32.D12N4 -de 3 A, 480 V, trifaze; 10,8 N.m için LXM32.D18N4 -de 6 A, 400 V, trifaze; 10,8 N.m için LXM32.D18N4 -de 6 A, 480 V, trifaze |
| Nominal Çıkış Gücü | 800 W için LXM32.D12N4 -de 3 A, 400 V, trifaze; 800 W için LXM32.D12N4 -de 3 A, 480 V, trifaze; 1300 W için LXM32.D18N4 -de 6 A, 400 V, trifaze; 1300 W için LXM32.D18N4 -de 6 A, 480 V, trifaze |
| Nominal Tork | 1,9 N.m için LXM32.D12N4 -de 3 A, 400 V, trifaze; 1,9 N.m için LXM32.D12N4 -de 3 A, 480 V, trifaze; 3,1 N.m için LXM32.D18N4 -de 6 A, 400 V, trifaze; 3,1 N.m için LXM32.D18N4 -de 6 A, 480 V, trifaze |
| Nominal Hız | 4000 rpm için LXM32.D12N4 -de 3 A, 400 V, trifaze; 4000 rpm için LXM32.D12N4 -de 3 A, 480 V, trifaze; 4000 rpm için LXM32.D18N4 -de 6 A, 400 V, trifaze; 4000 rpm için LXM32.D18N4 -de 6 A, 480 V, trifaze |
| Ürün Uyumluluğu | LXM32.D12N4 -de 400...480 V trifaze; LXM32.D18N4 -de 400...480 V trifaze |
| Şaft Ucu | Kilitli |
| IP Koruma Derecesi | IP54 standart |
| Hız Geri Besleme Çözünürlüğü | 32768 nokta/dönüş |
| Frenleme | Olmadan |
| Montaj Desteği | Uluslararası standart flanş |
| Elektrikli Bağlantı | Döndürülebilir sağa açılı konnektörler |
Tamamlayıcı39
| Seri Uyumluluğu | Lexium 32 |
|---|---|
| [Us] Nominal Besleme Gerilimi | 480 V |
| Fazların Ağ Sayısı | Trifaze |
| Sürekli Durma Akımı | 3,15 A |
| Sürekli Güç | 1,76 W |
| Maksimum Akım Irms | 11,2 A için LXM32.D12N4; 11,9 A için LXM32.D18N4 |
| Maksimum Kalıcı Akım | 11,93 A |
| İkinci Şaft | Ikinci şaft ucu olmadan |
| Şaft Çapı | 19 mm |
| Şaft Uzunluğu | 40 mm |
| Anahtar Genişliği | 30 mm |
| Geri Besleme Tipi | Tek dönüşlü SinCos Hiperface |
| Motor Flanş Boyutu | 100 mm |
| Motor Yığını Sayısı | 1 |
| Tork Sabiti | 1,08 N.m/A -de 120 °C |
| Geri Emf Sabiti | 70,3 V/krpm -de 120 °C |
| Motor Kutuplarının Sayısı | 5,0 |
| Rotor Ataleti | 3,19 kg.cm² |
| Stator Direnci | 3,1 Ohm -de 20 °C |
| Stator Endüktansı | 7,45 mH -de 20 °C |
| Stator Elektrik Süresi Sabiti | 4,5 ms -de 20 °C |
| Maksimum Radyal Güç Fr | 900 N -de 1000 rpm; 720 N -de 2000 rpm; 630 N -de 3000 rpm; 570 N -de 4000 rpm; 530 N -de 5000 rpm |
| Maksimum Eksenel Güç Fa | 0,2 x Fr |
| Soğutmanın Tipi | Doğal konveksiyon |
| Uzunluk | 128,6 mm |
| Ortalama Bilezik Çapı | 95 mm |
| Ortalama Bilezik Derinliği | 3,5 mm |
| Montaj Deliklerinin Sayısı | 4 |
| Montaj Delik Çapı | 9 mm |
| Montaj Deliklerinin Dairesel Çapı | 115 mm |
| Ürün Ağırlığı | 3,34 kg |
| Boyutlandırma Referansı | BMH1001P |
| Fazların Ağ Sayısı | 3 |
| Dogruluk Hatasi (açisal) | 4,8 ° |
| Sıcaklık Bakır Sıcak | 135 °C |
| Sıcaklık Mıknatıs Sıcak | 100 °C |
| Sıcaklık Mıknatıs Rt | 20 °C |
| Çıkış Akımı 3s Tepe | 11,2 A |
| Atalet | 0,0 kg.cm² of brake; 3,186 kg.cm² of motor |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 22,000 cm |
| Package 1 Width | 19,000 cm |
| Package 1 Length | 40,000 cm |
| Paket Ağırlığı (Lbs) | 4,497 kg |
| Unit Type Of Package 2 | P06 |
| Number Of Units İn Package 2 | 18 |
| Package 2 Height | 105,000 cm |
| Package 2 Width | 60,000 cm |
| Package 2 Length | 80,000 cm |
| Package 2 Weight | 91,069 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
