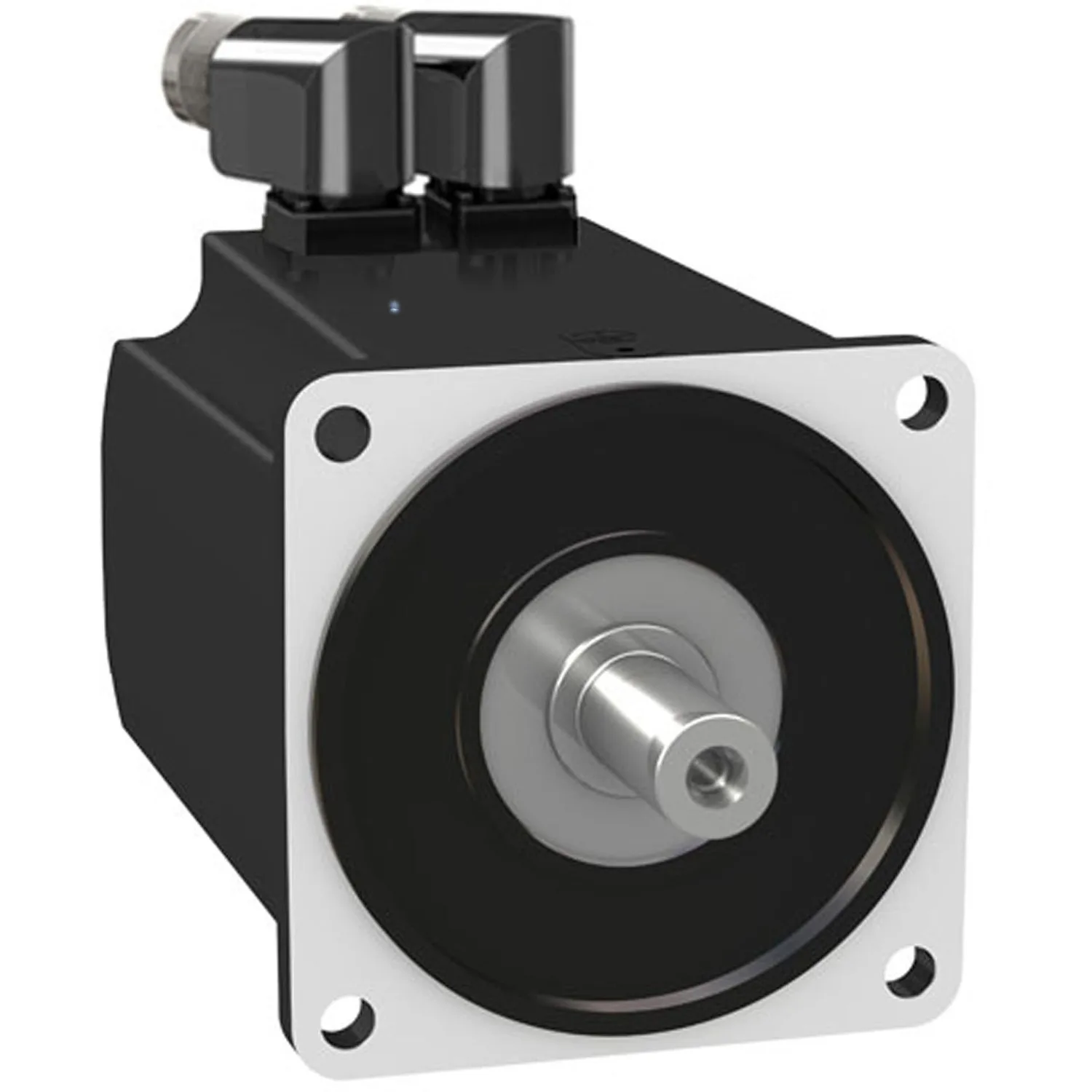

Name: BMH1403P06F2A
Brand: Schneider
SKU: BMH1403P06F2A

Satışta değil

Schneider BMH1403P06F2A. Kategori: Lexium 32 Servo Sürücüler ve Motor Sürücüsü. Satışta değil; bu ürün için fiyat ve teklif sunulmuyor.

Öne Çıkan Özellikler

Ürün Açıklaması

32768 nokta/dönüş hızı geri besleme çözünürlüğüne sahip Tek-dönüş SinCos Hiperface® geri beslemesi ile donatılmıştır
Servo motor anma besleme voltajı 480V, sürekli stop akımı 18A ve sürekli güç 4.8W
Şaft ebatları 24mm (çap) x 50mm (uzunluk)
Güç ve enkoder bağlantıları için 2x dönebilen sağ açılı konnektörlerle donatılmıştır
IP54 Standardına uygun bir üründür (şaft ve gövde)
Ebatları 232mm tutuş frensiz uzunluk, 267mm tutuş frenli uzunluk, 179.5mm yükseklik, ve flanş boyutu 140mm
Ağırlığı 18.5kg
Lexium 32 servo sürücüyle ilişkili BMH servo motorlar, Ambalaj, Tekstil, portal vinçler, Vinçler gibi uygulamalar için tasarlanmıştır
Lexium BMH servo motorlar uluslararası IEC/EN 61800-5-1, IEC/EN 61800-3 standartlarına uygun, UL ve CSA sertifikalı ve CE işaretlidir
Bu motor Lexium 32 servo sürücü, enkoder ve güç kabloları, opsiyonel IP67 uygunluk kiti, dişli kutusu opsiyonu ve fren direnci ile uyumlu olacak şekilde tasarlanmıştır
4x deliklere (11mm çap) monte edilir, montaj deliklerinin daire çapı 165mm'dir
Lexium 32 serisi, 0.15kW ile 11kW arasında güç değerlerine sahip dört servo sürücü modelini ve BMH ve BSH serisi olmak üzere iki servo motor serisini içerir. • Üstün performans ve kompakt tasarım
Basitleştirilmiş mühendislik, kurulum ve devreye alma
Entegre güvenlik
Kamasız mil ucu

Ana15

Ürün Grubu	BMH
Ürün Ya Da Bileşen Tipi	Servo motor
Maksimum Mekanik Hız	4000 rpm
Sürekli Durma Torku	24 N.m için LXM32.D72N4 -de 24 A, 400 V, trifaze; 24 N.m için LXM32.D72N4 -de 24 A, 480 V, trifaze
Tepe Durma Torku	71,8 N.m için LXM32.D72N4 -de 24 A, 400 V, trifaze; 71,8 N.m için LXM32.D72N4 -de 24 A, 480 V, trifaze
Nominal Çıkış Gücü	4700 W için LXM32.D72N4 -de 24 A, 400 V, trifaze; 4700 W için LXM32.D72N4 -de 24 A, 480 V, trifaze
Nominal Tork	13,92 N.m için LXM32.D72N4 -de 24 A, 400 V, trifaze; 13,92 N.m için LXM32.D72N4 -de 24 A, 480 V, trifaze
Nominal Hız	3000 rpm için LXM32.D72N4 -de 24 A, 400 V, trifaze; 3000 rpm için LXM32.D72N4 -de 24 A, 480 V, trifaze
Ürün Uyumluluğu	LXM32.D72N4 -de 400...480 V trifaze
Şaft Ucu	Pürüzsüz şaft
IP Koruma Derecesi	IP54 standart
Hız Geri Besleme Çözünürlüğü	32768 nokta/dönüş
Frenleme	Ile
Montaj Desteği	Uluslararası standart flanş
Elektrikli Bağlantı	Döndürülebilir sağa açılı konnektörler

Tamamlayıcı40

Seri Uyumluluğu	Lexium 32
[Us] Nominal Besleme Gerilimi	480 V
Fazların Ağ Sayısı	Trifaze
Sürekli Durma Akımı	18 A
Sürekli Güç	4,8 W
Maksimum Akım Irms	57,66 A için LXM32.D72N4
Maksimum Kalıcı Akım	62,3 A
İkinci Şaft	Ikinci şaft ucu olmadan
Şaft Çapı	24 mm
Şaft Uzunluğu	50 mm
Geri Besleme Tipi	Tek dönüşlü SinCos Hiperface
Tutma Torku	23 N.m frenleme
Motor Flanş Boyutu	140 mm
Motor Yığını Sayısı	3
Tork Sabiti	1,3 N.m/A -de 120 °C
Geri Emf Sabiti	85,9 V/krpm -de 120 °C
Motor Kutuplarının Sayısı	5,0
Rotor Ataleti	50,27 kg.cm²
Stator Direnci	0,22 Ohm -de 20 °C
Stator Endüktansı	2,165 mH -de 20 °C
Stator Elektrik Süresi Sabiti	13,6 ms -de 20 °C
Maksimum Radyal Güç Fr	2420 N -de 1000 rpm; 1920 N -de 2000 rpm; 1680 N -de 3000 rpm
Maksimum Eksenel Güç Fa	0,2 x Fr
Fren İçeri Çekme Gücü	19 W
Soğutmanın Tipi	Doğal konveksiyon
Uzunluk	267 mm
Ortalama Bilezik Çapı	130 mm
Ortalama Bilezik Derinliği	3,5 mm
Montaj Deliklerinin Sayısı	4
Montaj Delik Çapı	11 mm
Montaj Deliklerinin Dairesel Çapı	165 mm
Ürün Ağırlığı	18,5 kg
Boyutlandırma Referansı	BMH1403P
Fazların Ağ Sayısı	3
Dogruluk Hatasi (açisal)	4,8 °
Sıcaklık Bakır Sıcak	135 °C
Sıcaklık Mıknatıs Sıcak	100 °C
Sıcaklık Mıknatıs Rt	20 °C
Çıkış Akımı 3s Tepe	57,66 A
Atalet	2,73 kg.cm² of brake; 47,543 kg.cm² of motor

Paketleme üniteleri6

Sözleşme garantisi1

Garanti (ay Olarak)	18
