Schneider

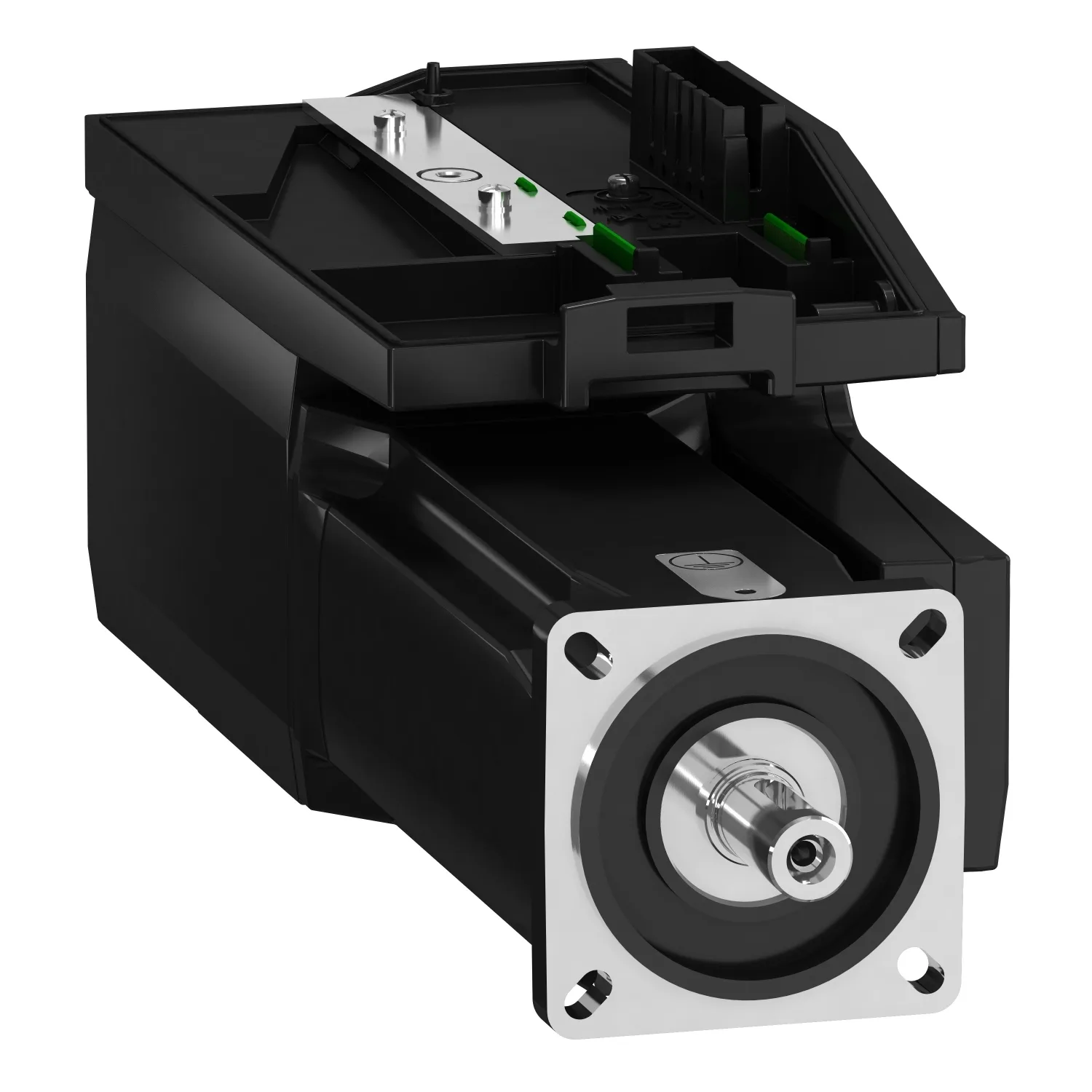

servo motor BMI 3 fazlı - kamalı IP54 tek tur - 32768 d/t
Schneider BMI0703P16A, servo motor BMI 3 fazlı - kamalı IP54 tek tur - 32768 d/t. Kategori: Lexium 32i. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:BMI0703P16A
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:3.431,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri Uyumluluğu
- Lexium 32i
- Ürün Grubu
- BMI
- Ürün Ya Da Bileşen Tipi
- Güç kademeli servo motor
- Maksimum Mekanik Hız
- 8000 rpm
Ürün Açıklaması
- Servo motordan servo sürücüye otomatik veri aktarımı için bir SinCos Hiperface® enkoder (32768 nokta/dönüş) ile donatılmıştır
- BMI servo motor, orta ataletli bir motora sahiptir, bu da özellikle orta ve yüksek yük uygulamaları için uygun olduğu anlamına gelir
- Hareketin daha sağlam ayarlanması sayesinde kurulum ve ayarı basitleştirmeye yardımcı olur
- Servo motor anma besleme voltajı 208V ila 480V ve sürekli çıkış akımı 2A / 8kHz
- Şaft ebatları 14mm (çap) x 30mm (uzunluk)
- Elektrik bağlantısı için baskılı devre kartı konnektörü ile donatılmıştır
- IP54 (şaft) ve IP65 (gövde) dereceli bir üründür
- Ebatları 300mm (uzunluk) x 70mm (genişlik) ve merkezleme bilezik ebatları 2.5mm (derinlik) x 60mm (çap), montaj deliği 75mm ila 82mm daire çaplı
- Malzeme taşıma, malzeme işleme, paketleme ve baskı gibi yüksek hassasiyetli, dinamik konumlandırma içeren uygulamalar için uygundur
- Bu ürün sürücü kontrol ünitesi LXM32i CANopen ve sürücü kontrol ünitesi LXM32i EtherCAT ile uyumludur
- Doğal konveksiyonlu soğutma sistemi ile uluslararası Standart 70mm flanş montajını destekler
- Lexium BMI servo motor, makine kompaktlığını optimize etmek için yüksek güç yoğunluğu değerleri sağlar
- BMI servo motor orta ataletli bir motora sahiptir, bu da özellikle orta ve yüksek yük uygulamaları için uygun oldukları anlamına gelir.
Teknik Özellikler
Ana3
| Seri Uyumluluğu | Lexium 32i |
|---|---|
| Ürün Grubu | BMI |
| Ürün Ya Da Bileşen Tipi | Güç kademeli servo motor |
Tamamlayıcı46
| Maksimum Mekanik Hız | 8000 rpm |
|---|---|
| [Us] Nominal Besleme Gerilimi | 208...480 V % - 15...10 |
| Besleme Gerilimi Limitleri | 208…480 V |
| Fazların Ağ Sayısı | Trifaze |
| Besleme Frekansı | 50/60 Hz - 5...5 % |
| Ağ Frekans Limitleri | 47,5…63 Hz |
| EMC Filtresi | Entegre |
| Sürekli Çıkış Akımı | 2 A -de 8 kHz |
| Çıkış Akımı 3s Tepe | 6 A -de 400 V için 3 s |
| Sürekli Durma Akımı | 2 A |
| Sürekli Durma Torku | 3,4 N.m -de 208...480 V trifaze |
| Tepe Durma Torku | 8,6 N.m -de 208 V trifaze; 8,6 N.m -de 400 V trifaze; 8,6 N.m -de 480 V trifaze |
| Nominal Çıkış Gücü | 900 W -de 400 V trifaze; 900 W -de 480 V trifaze; 450 W -de 208 V trifaze |
| Nominal Tork | 2,9 N.m -de 208 V trifaze; 2,7 N.m -de 400 V trifaze; 2,3 N.m -de 480 V trifaze |
| Nominal Hız | 3300 rpm -de 400 V trifaze; 1600 rpm -de 208 V trifaze; 3900 rpm -de 480 V trifaze |
| Maksimum Akım Irms | 12,5 A -de 400 V, trifaze; 12,5 A -de 480 V, trifaze; 12,5 A -de 208 V, trifaze |
| Ürün Uyumluluğu | Hız kontrol cihazı ünitesi LXM32i CANopen; Hız kontrol cihazı ünitesi LXM32i EtherCAT |
| Şaft Ucu | Kilitli |
| İkinci Şaft | Ikinci şaft ucu olmadan |
| Şaft Çapı | 14 mm |
| Şaft Uzunluğu | 30 mm |
| Anahtar Genişliği | 5 mm |
| Geri Besleme Tipi | Mutlak tek dönüşlü SinCos Hiperface |
| Hız Geri Besleme Çözünürlüğü | 32768 nokta/dönüş |
| Frenleme | Olmadan |
| Montaj Desteği | Uluslararası standart flanş |
| Motor Flanş Boyutu | 70 mm |
| Elektrikli Bağlantı | Baskılı devre kartı konnektörü |
| Tork Sabiti | 1,41 N.m/A -de 20 °C |
| Geri Emf Sabiti | 95,39 V/krpm -de 20 °C |
| Motor Kutuplarının Sayısı | 10 |
| Rotor Ataleti | 1,67 kg.cm² |
| Stator Direnci | 7,99 Ohm -de 20 °C |
| Stator Endüktansı | 25,6 mH -de 20 °C |
| Stator Elektrik Süresi Sabiti | 3,2 ms -de 20 °C |
| Maksimum Radyal Güç Fr | 730 N -de 1000 rpm; 580 N -de 2000 rpm; 510 N -de 3000 rpm; 460 N -de 4000 rpm; 430 N -de 5000 rpm; 400 N -de 6000 rpm |
| Maksimum Eksenel Güç Fa | 0,2 x Fr |
| Soğutmanın Tipi | Doğal konveksiyon |
| Uzunluk | 300 mm |
| Motor Yığını Sayısı | 3 |
| Ortalama Bilezik Çapı | 60 mm |
| Ortalama Bilezik Derinliği | 2,5 mm |
| Montaj Deliklerinin Sayısı | 4 |
| Montaj Delik Çapı | 5,5 mm |
| Montaj Deliklerinin Dairesel Çapı | 75…82 mm |
| Şaft Destek Flanşı Mesafesi | 2,5 mm |
Ortam1
| IP Koruma Derecesi | Şaft: IP54; Muhafaza: IP65 |
|---|
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 26,5 cm |
| Package 1 Width | 20,2 cm |
| Package 1 Length | 59,4 cm |
| Paket Ağırlığı (Lbs) | 6,27 kg |
| Unit Type Of Package 2 | P06 |
| Number Of Units İn Package 2 | 8 |
| Package 2 Height | 77,0 cm |
| Package 2 Width | 60,0 cm |
| Package 2 Length | 80,0 cm |
| Package 2 Weight | 56,16 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
