Schneider

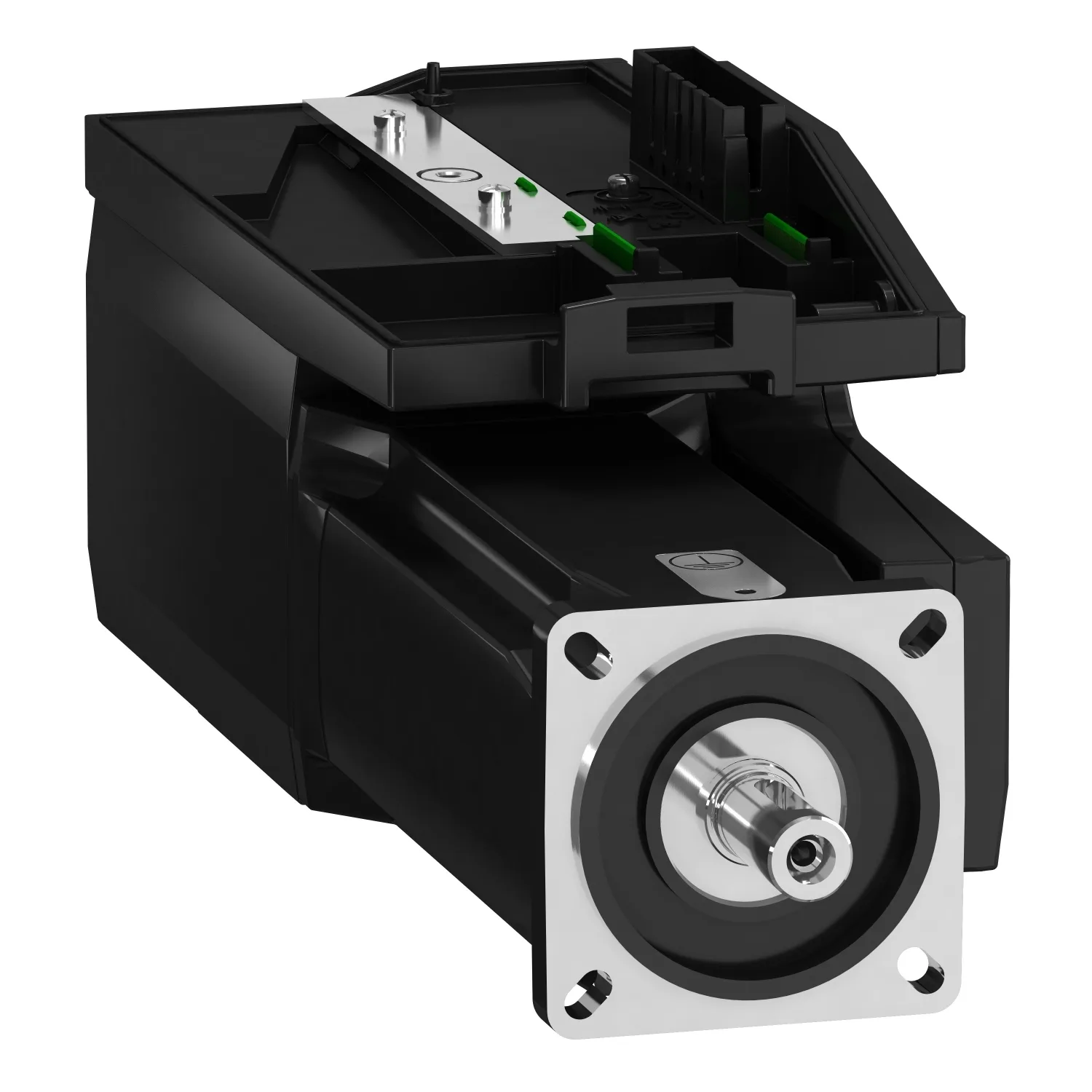

servo motor BMI 1 fazlı - kamalı IP54 tek tur - 32768 d/t
Schneider BMI0703T16A, servo motor BMI 1 fazlı - kamalı IP54 tek tur - 32768 d/t. Kategori: Lexium 32i. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:BMI0703T16A
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:2.859,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri Uyumluluğu
- Lexium 32i
- Ürün Grubu
- BMI
- Ürün Ya Da Bileşen Tipi
- Güç kademeli servo motor
- Maksimum Mekanik Hız
- 8000 rpm
Ürün Açıklaması
- Servo motordan servo sürücüye otomatik veri aktarımı için single dönüş SinCos Hiperface® enkoder (32,768 nokta/dönüş) ile donatılmıştır
- Servo motor anma besleme voltajı 115V ila 230V, sürekli çıkış akımı 3.5A / 8kHz ve maksimum sürekli güç 0.7kW
- Şaft ebatları 14mm (çap) x 30mm (uzunluk)
- Elektrik bağlantısı için baskılı devre kartı konnektörü ile donatılmıştır
- IP54 ve IP65 dereceli bir üründür
- Ebatları 300mm (uzunluk) x 70mm (genişlik) ve bilezik merkez ebatları 2.5mm (derinlik) x 60mm (çap), 75mm ila 82mm montaj delikli
- Lexium 32i, malzeme taşıma, malzeme işleme, paketleme ve baskı gibi yüksek hassasiyetli, dinamik konumlandırma içeren uygulamalar için mükemmel bir sürücüdür
- Bu ürün CE ve UL onaylıdır
- UL 1004 Standartlarını karşılamaktadır
- Bu ürün sürücü kontrol ünitesi LXM32i CANopen ve sürücü kontrol ünitesi LXM32i EtherCAT ile uyumludur
- Doğal konveksiyonlu soğutma sistemi ile uluslararası Standart 70mm flanş montajını destekler
- Yüksek hassasiyet ve gelişmiş motor kontrolü gerektiren uygulama alanları için tasarlanmış 0.6kW ila 2.2kA arası Lexium 32i entegre servo sürücüdür.
Başlıca Özellikler
- Entegre EMC filtresi
- Yüksek güç yoğunluğu
- SinCos Hiperface mutlak enkoder ile donatılmıştır
- Çevrimiçi konfigüratör aracılığıyla kolay seçim
- 3 dakikadan kısa sürede montajı kolaydır
Teknik Özellikler
Ana3
| Seri Uyumluluğu | Lexium 32i |
|---|---|
| Ürün Grubu | BMI |
| Ürün Ya Da Bileşen Tipi | Güç kademeli servo motor |
Tamamlayıcı46
| Maksimum Mekanik Hız | 8000 rpm |
|---|---|
| [Us] Nominal Besleme Gerilimi | 115...230 V % - 15...10 |
| Besleme Gerilimi Limitleri | 100…240 V |
| Fazların Ağ Sayısı | Monofaze |
| Besleme Frekansı | 50/60 Hz - 5...5 % |
| Ağ Frekans Limitleri | 47,5…63 Hz |
| EMC Filtresi | Entegre |
| Sürekli Çıkış Akımı | 3,5 A -de 8 kHz |
| Çıkış Akımı 3s Tepe | 10,5 A -de 230 V için 3 s |
| Sürekli Durma Akımı | 3,5 A |
| Sürekli Durma Torku | 3,4 N.m -de 115...230 V monofaze |
| Tepe Durma Torku | 8,6 N.m -de 115 V monofaze; 8,6 N.m -de 230 V monofaze |
| Nominal Çıkış Gücü | 700 W -de 230 V monofaze; 400 W -de 115 V monofaze |
| Nominal Tork | 2,9 N.m -de 115 V monofaze; 2,2 N.m -de 230 V monofaze |
| Nominal Hız | 3200 rpm -de 230 V monofaze; 1400 rpm -de 115 V monofaze |
| Maksimum Akım Irms | 17,8 A -de 115 V, monofaze; 17,8 A -de 230 V, monofaze |
| Ürün Uyumluluğu | Hız kontrol cihazı ünitesi LXM32i CANopen; Hız kontrol cihazı ünitesi LXM32i EtherCAT |
| Şaft Ucu | Kilitli |
| İkinci Şaft | Ikinci şaft ucu olmadan |
| Şaft Çapı | 14 mm |
| Şaft Uzunluğu | 30 mm |
| Anahtar Genişliği | 5 mm |
| Geri Besleme Tipi | Mutlak tek dönüşlü SinCos Hiperface |
| Hız Geri Besleme Çözünürlüğü | 32768 nokta/dönüş |
| Frenleme | Olmadan |
| Montaj Desteği | Uluslararası standart flanş |
| Motor Flanş Boyutu | 70 mm |
| Elektrikli Bağlantı | Baskılı devre kartı konnektörü |
| Tork Sabiti | 0,81 N.m/A -de 20 °C |
| Geri Emf Sabiti | 54,44 V/krpm -de 20 °C |
| Motor Kutuplarının Sayısı | 10 |
| Rotor Ataleti | 1,67 kg.cm² |
| Stator Direnci | 2,58 Ohm -de 20 °C |
| Stator Endüktansı | 2,28 mH -de 20 °C |
| Stator Elektrik Süresi Sabiti | 0,88 ms -de 20 °C |
| Maksimum Radyal Güç Fr | 730 N -de 1000 rpm; 580 N -de 2000 rpm; 510 N -de 3000 rpm; 460 N -de 4000 rpm; 430 N -de 5000 rpm; 400 N -de 6000 rpm |
| Maksimum Eksenel Güç Fa | 0,2 x Fr |
| Soğutmanın Tipi | Doğal konveksiyon |
| Uzunluk | 300 mm |
| Motor Yığını Sayısı | 3 |
| Ortalama Bilezik Çapı | 60 mm |
| Ortalama Bilezik Derinliği | 2,5 mm |
| Montaj Deliklerinin Sayısı | 4 |
| Montaj Delik Çapı | 5,5 mm |
| Montaj Deliklerinin Dairesel Çapı | 75…82 mm |
| Şaft Destek Flanşı Mesafesi | 2,5 mm |
Ortam1
| IP Koruma Derecesi | Şaft: IP54; Muhafaza: IP65 |
|---|
Paketleme üniteleri6
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 21,100 cm |
| Package 1 Width | 26,500 cm |
| Package 1 Length | 60,300 cm |
| Paket Ağırlığı (Lbs) | 6,114 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
