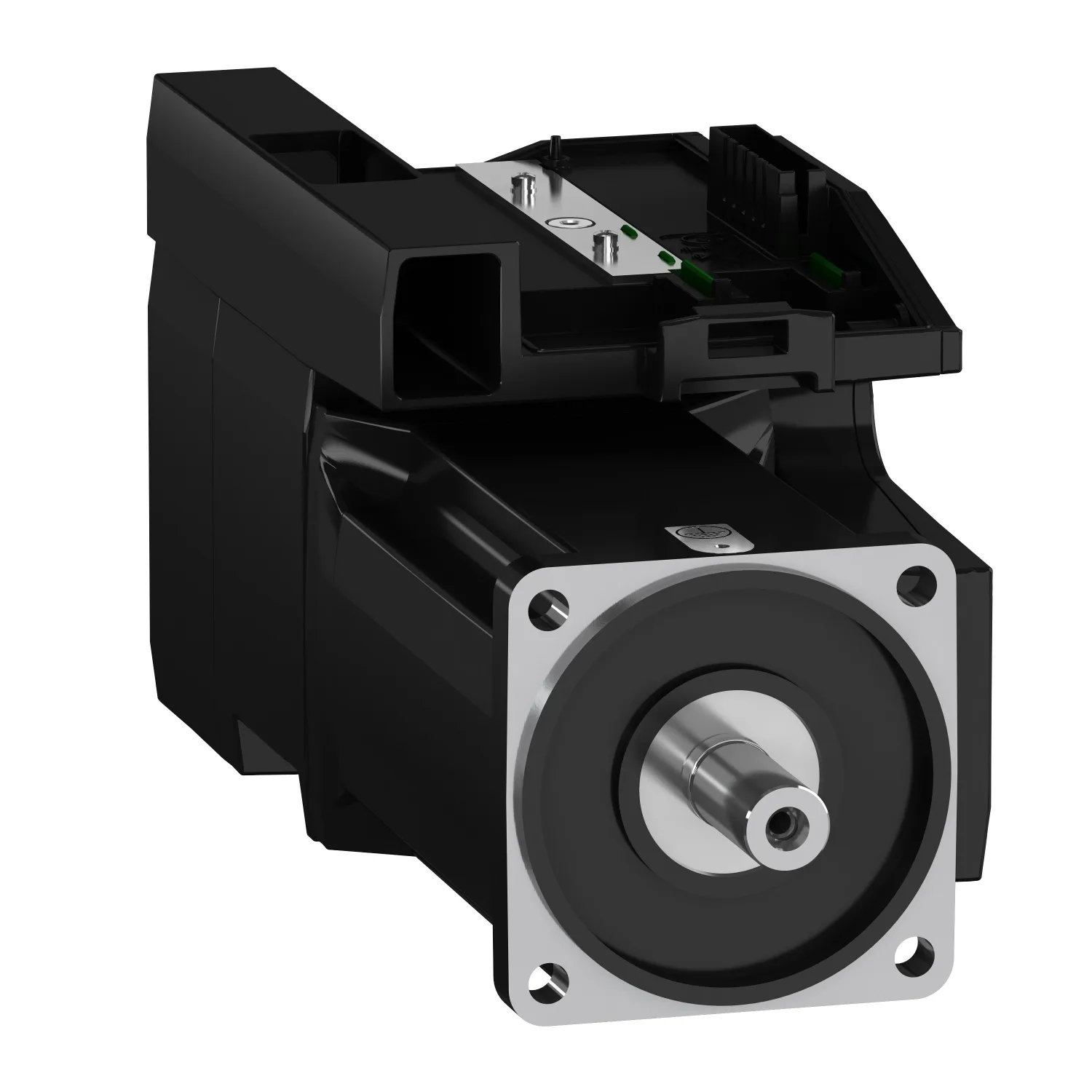

Schneider
BMI1002T16A
Satışta değil
Schneider BMI1002T16A. Kategori: Lexium 32i. Satışta değil; bu ürün için fiyat ve teklif sunulmuyor.
- Referans Kodu:BMI1002T16A
- Üretici / Marka:Schneider
Öne Çıkan Özellikler
- Seri Uyumluluğu
- Lexium 32i
- Ürün Grubu
- BMI
- Ürün Ya Da Bileşen Tipi
- Güç kademeli servo motor
- Maksimum Mekanik Hız
- 6000 rpm
Ürün Açıklaması
Monofaze Bmı Servo Motor - Kamalı Ip54 Singleturn - 32768 P/t
Teknik Özellikler
Ana3
| Seri Uyumluluğu | Lexium 32i |
|---|---|
| Ürün Grubu | BMI |
| Ürün Ya Da Bileşen Tipi | Güç kademeli servo motor |
Tamamlayıcı46
| Maksimum Mekanik Hız | 6000 rpm |
|---|---|
| [Us] Nominal Besleme Gerilimi | 115...230 V % - 15...10 |
| Besleme Gerilimi Limitleri | 100…240 V |
| Fazların Ağ Sayısı | Monofaze |
| Besleme Frekansı | 50/60 Hz - 5...5 % |
| Ağ Frekans Limitleri | 47,5…63 Hz |
| EMC Filtresi | Entegre |
| Sürekli Çıkış Akımı | 6 A -de 8 kHz |
| Çıkış Akımı 3s Tepe | 18 A -de 230 V için 3 s |
| Sürekli Durma Akımı | 6 A |
| Sürekli Durma Torku | 6 N.m -de 115...230 V monofaze |
| Tepe Durma Torku | 14,5 N.m -de 115 V monofaze; 14,5 N.m -de 230 V monofaze |
| Nominal Çıkış Gücü | 750 W -de 115 V monofaze; 1300 W -de 230 V monofaze |
| Nominal Tork | 5,4 N.m -de 115 V monofaze; 4,4 N.m -de 230 V monofaze |
| Nominal Hız | 1400 rpm -de 115 V monofaze; 3000 rpm -de 230 V monofaze |
| Maksimum Akım Irms | 30 A -de 115 V, monofaze; 30 A -de 230 V, monofaze |
| Ürün Uyumluluğu | Hız kontrol cihazı ünitesi LXM32i CANopen; Hız kontrol cihazı ünitesi LXM32i EtherCAT |
| Şaft Ucu | Kilitli |
| İkinci Şaft | Ikinci şaft ucu olmadan |
| Şaft Çapı | 19 mm |
| Şaft Uzunluğu | 40 mm |
| Anahtar Genişliği | 6 mm |
| Geri Besleme Tipi | Mutlak tek dönüşlü SinCos Hiperface |
| Hız Geri Besleme Çözünürlüğü | 32768 nokta/dönüş |
| Frenleme | Olmadan |
| Montaj Desteği | Uluslararası standart flanş |
| Motor Flanş Boyutu | 100 mm |
| Elektrikli Bağlantı | Baskılı devre kartı konnektörü |
| Tork Sabiti | 0,89 N.m/A -de 20 °C |
| Geri Emf Sabiti | 58,5 V/krpm -de 20 °C |
| Motor Kutuplarının Sayısı | 10 |
| Rotor Ataleti | 6,28 kg.cm² |
| Stator Direnci | 1,08 Ohm -de 20 °C |
| Stator Endüktansı | 4,7 mH -de 20 °C |
| Stator Elektrik Süresi Sabiti | 4,35 ms -de 20 °C |
| Maksimum Radyal Güç Fr | 990 N -de 1000 rpm; 790 N -de 2000 rpm; 690 N -de 3000 rpm; 620 N -de 4000 rpm; 580 N -de 5000 rpm |
| Maksimum Eksenel Güç Fa | 0,2 x Fr |
| Soğutmanın Tipi | Doğal konveksiyon |
| Uzunluk | 273 mm |
| Motor Yığını Sayısı | 2 |
| Ortalama Bilezik Çapı | 95 mm |
| Ortalama Bilezik Derinliği | 3,5 mm |
| Montaj Deliklerinin Sayısı | 4 |
| Montaj Delik Çapı | 9 mm |
| Montaj Deliklerinin Dairesel Çapı | 115 mm |
| Şaft Destek Flanşı Mesafesi | 3,5 mm |
Ortam1
| IP Koruma Derecesi | Şaft: IP54; Muhafaza: IP65 |
|---|
Paketleme üniteleri6
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 25,0 cm |
| Package 1 Width | 18,6 cm |
| Package 1 Length | 55,0 cm |
| Paket Ağırlığı (Lbs) | 9,5 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
