Schneider

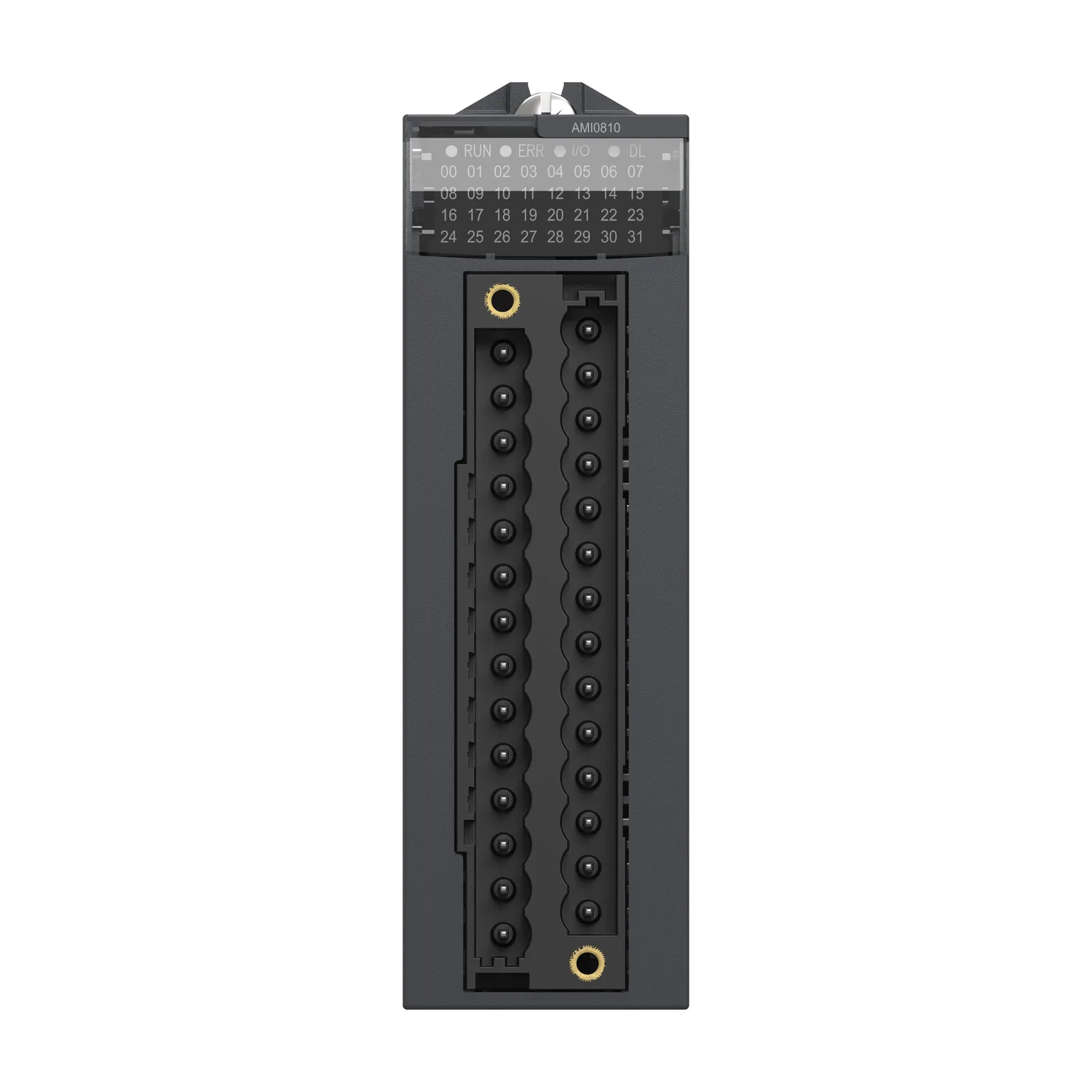

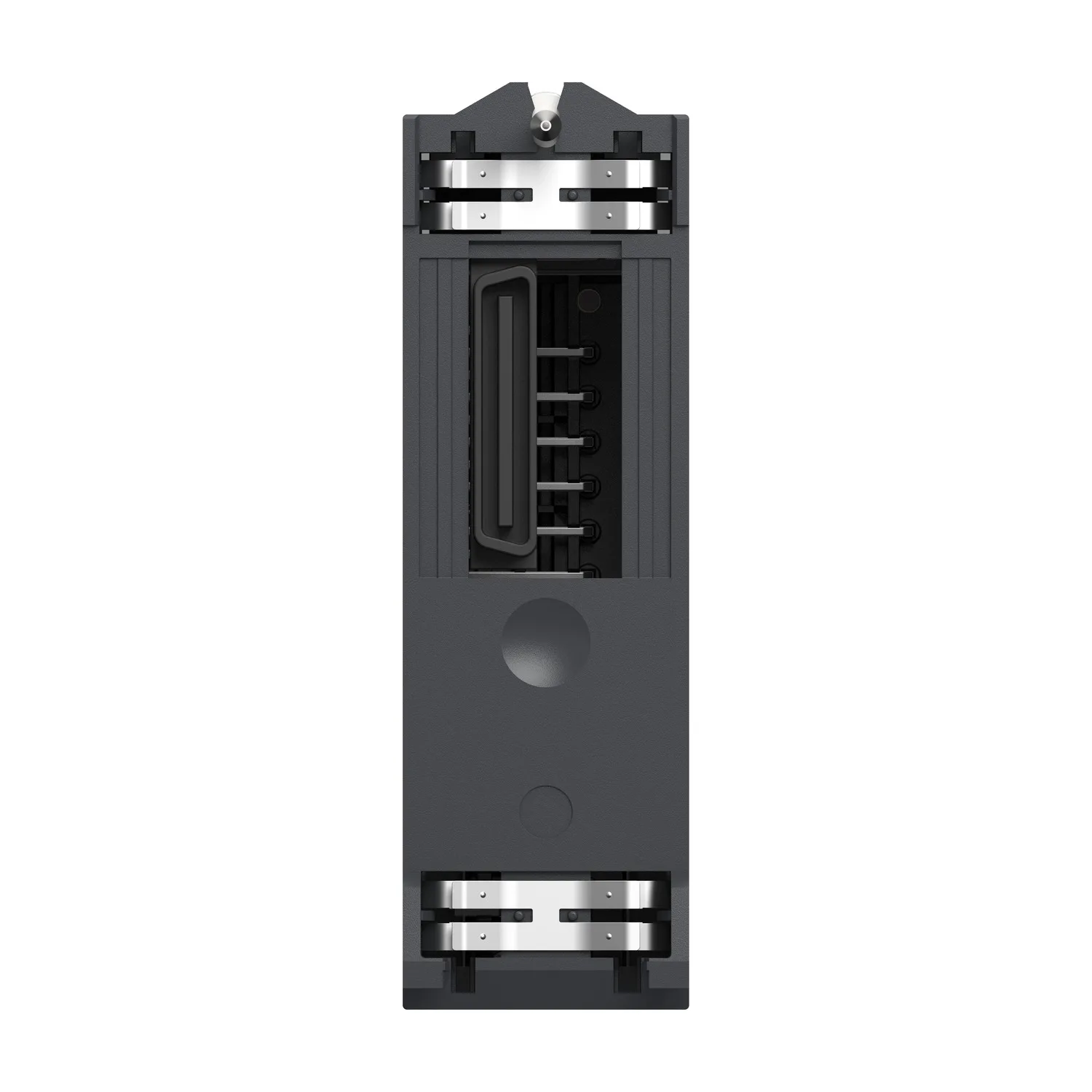

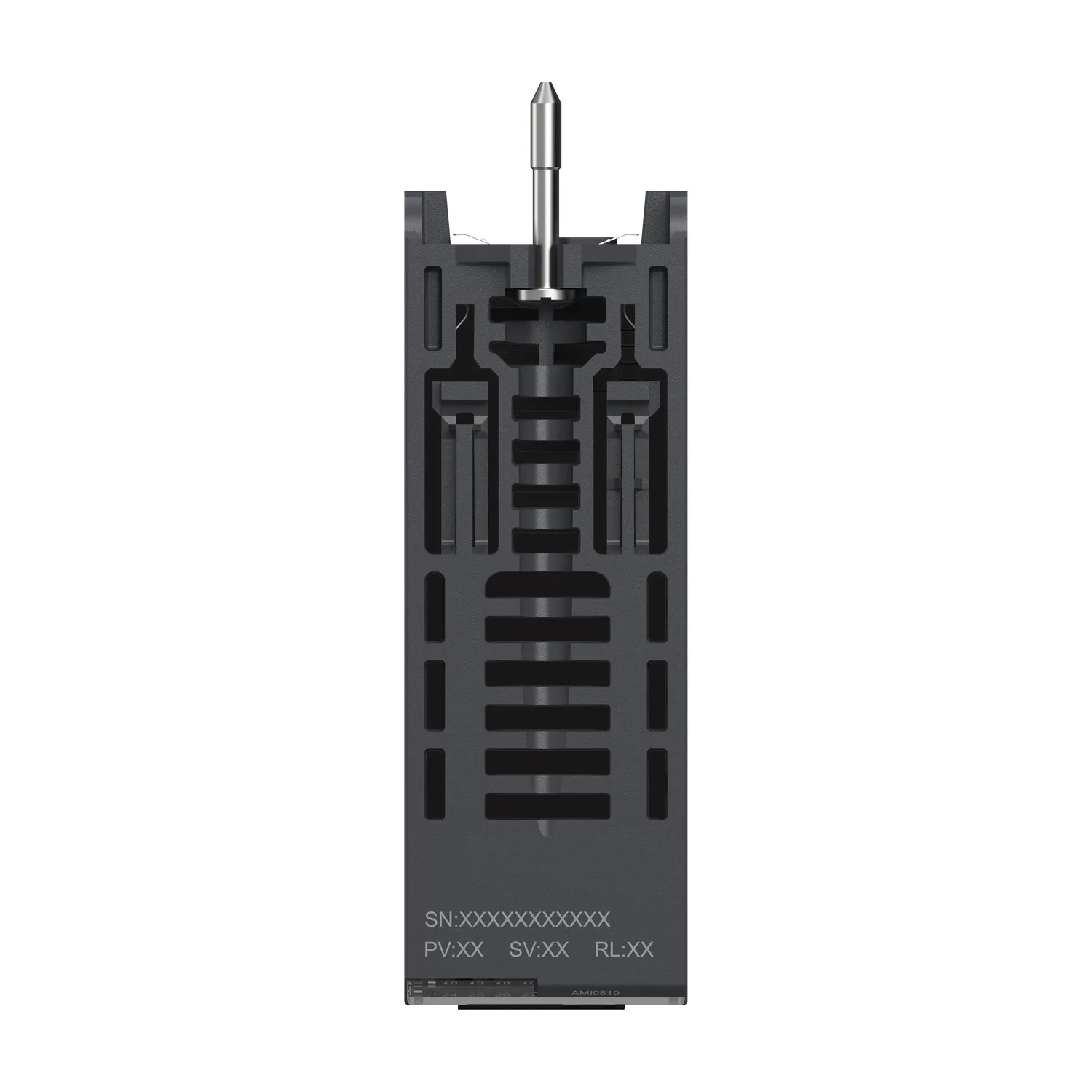

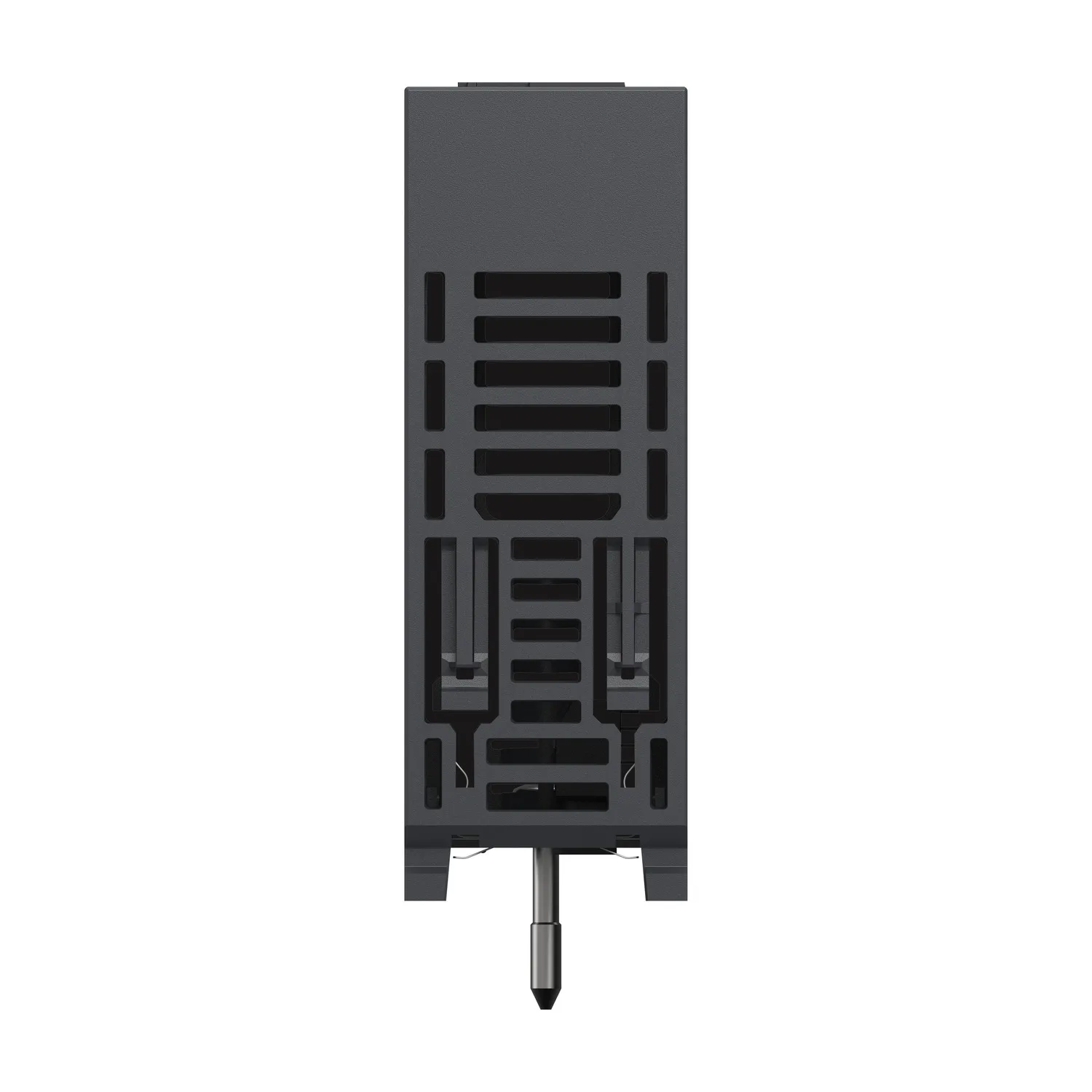

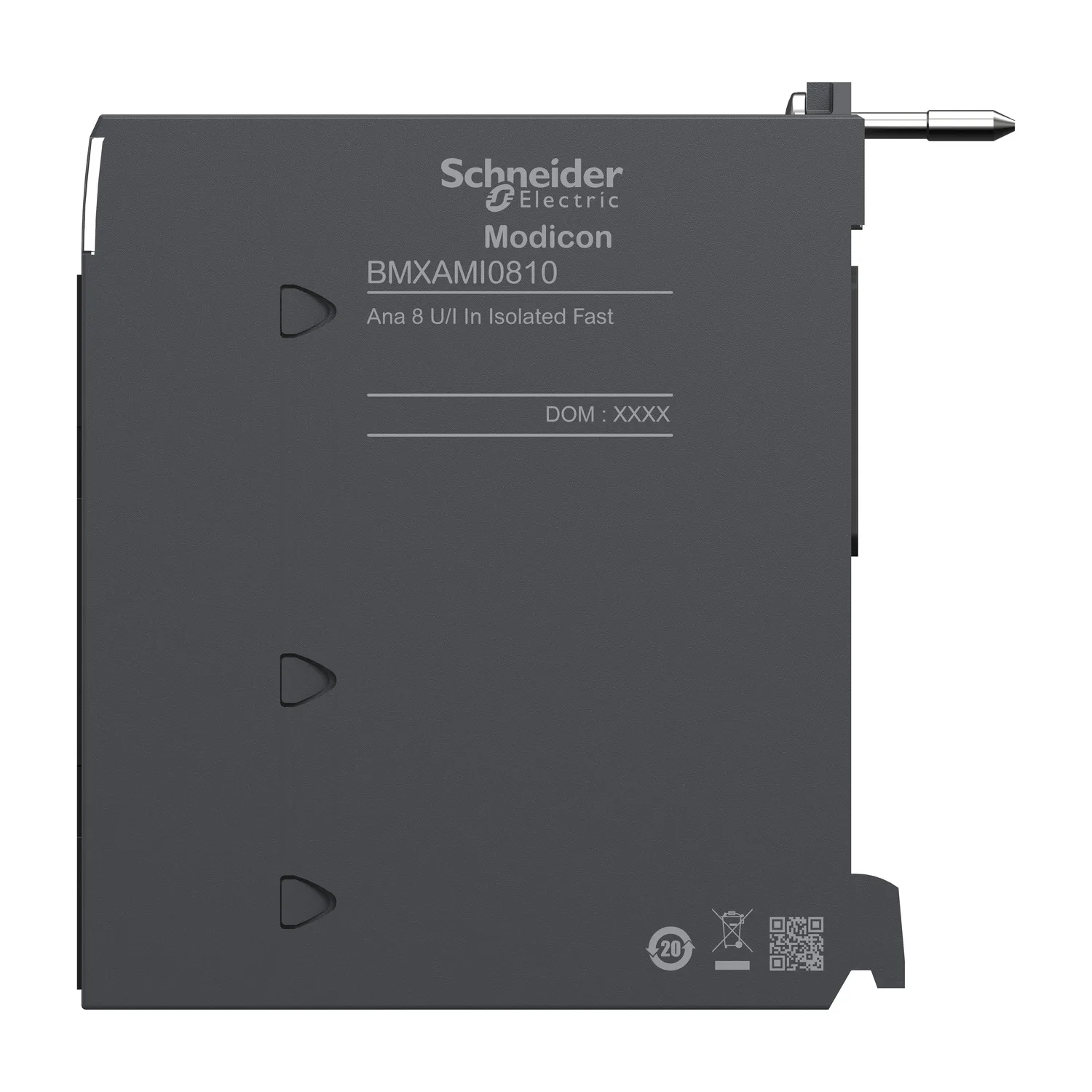

BMXAMI0810 - 8 Giriş
Schneider BMXAMI0810, 8 Giriş. Kategori: Modicon X80 - I/O Modülleri. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:BMXAMI0810
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:1.245,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Modicon X80
- Ürün Ya Da Bileşen Tipi
- Analog giriş modülü
- Elektrikli Bağlantı
- 28 yol 1 konnektör
- Isolation Between Channels
- Yalıtımlı
Ürün Açıklaması
- Bu ürün, "TC" işlem gerekliliklerine (tüm iklimler için işlem) uygundur ve 0°C ila +60°C/32°F ila 140°F arasındaki sıcaklıklarda çalışabilir
- Modicon X80 modülleri, yedek parça envanteri, bakım ve eğitim maliyetlerini azaltarak otomasyon mimarilerinde I/O modüllerinin konuşlandırılması için single bir ortam sağlar
- Kabinet üzerinde single slot yer kaplar ve elektroniğin IP 20 korumasını sağlayan kasaya sahiptir
- Bu ürün IP20 derecelidir ve 903120 saat MTBF sunar
- Bu analog modülün ağırlığı 0.175kg ve Ebatları 32x100x86mm'dir
- Bu modül, Ulaşım, Su ve Atık Su, Ambalajlı Tüketim Ürünleri, Madencilik Mineraller Metaller, Elektrik Üretimi, Enerjiler ve Kimyasallar, ve Veri merkezlerindeki uygulamaların ihtiyaçlarını karşılar
- Bu ürün CE, UL, CSA, RCM, EAC, UKCA, Merchant Navy tarafından sertifikalandırılmıştır ve EN 61000-6-5, EN 61850-3 Standartlarını karşılamaktadır
- Bu modül, 28 yönlü kafesli, vidalı kelepçe veya yaylı tip çıkarılabilir terminal bloğuna sahip Modicon M340, M580 (Yerel veya Uzak I/O) PLC'ler ile uyumludur
- Ürün kabinete monte edilmeli ve 2 adet vida ile sabitlenmelidir.
Başlıca Özellikler
- Modülerlik ve ölçeklenebilirlik
- Sağlamlık ve güvenilirlik
- Genel güvenlik
- En zorlu ortamlar için IP20 koruması
- 0°C ila 60°C arasında geniş çalışma sıcaklığı aralığı
Teknik Özellikler
Ana7
| Ürün Serisi | Modicon X80 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Analog giriş modülü |
| Elektrikli Bağlantı | 28 yol 1 konnektör |
| Isolation Between Channels | Yalıtımlı |
| Giriş Seviyesi | Yüksek seviye |
| Analog Giriş Sayısı | 8 |
| Analog Giriş Tipi | Akım +/- 20 mA; Akım 0...20 mA; Akım 4...20 mA; Gerilim +/- 10 V; Gerilim +/- 5 V; Gerilim 0...10 V; Gerilim 0...5 V; Gerilim 1...5 V |
Tamamlayıcı22
| Analog/dijital Dönüşümü | 16 bit |
|---|---|
| Analog Giriş Çözünürlüğü | 15 bit + işaret |
| Girişlerde İzin Verilen Aşırı Yük | +/- 30 mA 0...20 mA; +/- 30 mA 4...20 mA; +/- 30 V +/- 10 V; +/- 30 V +/- 5 V; +/- 30 V 0...10 V; +/- 30 V 0...5 V; +/- 30 V 1...5 V; +/- 30 mA +/- 20 mA |
| Giriş Empedansı | 10 MOhm in voltage mode; 250 Ohm + 3.6...50 Ohm internal protective resistor in current mode |
| Dahili Dönüşüm Direnci Hassasiyeti | % 0,1 - 15 ppm/°C |
| Filtrenin Tipi | Birinci sıra dijital filtreleme |
| Hızlı Okuma Döngü Süresi | 1 ms + 1 ms x kullanılan kanal sayısı |
| Nominal Değer Döngü Süresi | 8 kanal için 9 msn |
| Ölçüm Hatası | Tam ölçeğin <= % 0,1'i +/- 10 V 0...60 °C; Tam ölçeğin <= % 0,1'i +/- 5 V 0...60 °C; Tam ölçeğin <= % 0,1'i 0...10 V 0...60 °C; Tam ölçeğin <= % 0,1'i 0...5 V 0...60 °C; Tam ölçeğin <= % 0,1'i 1...5 V 0...60 °C; Tam ölçeğin <= % 0,3'ü +/- 20 mA 0...60 °C; Tam ölçeğin <= % 0,3'ü 0...20 mA 0...60 °C; Tam ölçeğin <= % 0,3'ü 4...20 mA 0...60 °C; Tam ölçeğin % 0,15'i +/- 20 mA 25 °C; Tam ölçeğin % 0,15 |
| Sıcaklık Sapması | 30 ppm/°C +/- 10 V; 30 ppm/°C +/- 5 V; 30 ppm/°C 0...10 V; 30 ppm/°C 0...5 V; 30 ppm/°C 1...5 V; 50 ppm/°C +/- 20 mA; 50 ppm/°C 0...20 mA; 50 ppm/°C 4...20 mA |
| Minimum Diyafoni Azalması | 80 dB |
| Ortak Mod Reddi | 80 dB |
| Dijital Değer Biçimi | Maksimum kullanıcı ölçeğinde -32768'den +32767'ye; Varsayılan olarak +/- 10000 |
| Yalıtım Gerilimi | 300 V DC kanallar arasında; 1400 V DC kanallar ve topraklama arasında; 1400 V DC kanallar ve veriyolu arasında |
| Ölçüm Çözünürlüğü | 0,36 mV +/- 10 V; 0,36 mV 0...10 V; 0,36 mV 0...5 V; 0,36 mV 1...5 V; 0,36 mV +/- 5 V; 1,4 µA +/- 20 mA; 1,4 µA 0...20 mA; 1,4 µA 4...20 mA |
| Maksimum Dönüşüm Değeri | +/- 11,4 V +/- 10 V; +/- 11,4 V 0...10 V; +/- 11,4 V 0...5 V; +/- 11,4 V 1...5 V; 0...30 mA +/- 20 mA; 0...30 mA 0...20 mA; 0...30 mA 4...20 mA; 0...30 mA +/- 5 V |
| MTBF Güvenilirliği | 900000 H |
| Çalışma Yüksekliği | 0...2000 m; 2000...5000 m değer kaybı faktörü ile |
| Durum LED'i | 1 LED (yeşil) RUN; Kanal başına 1 LED (yeşil) kanal tanısı; 1 LED (kırmızı) ERR; 1 LED (kırmızı) G/Ç |
| Ürün Ağırlığı | 0,165 kg |
| W Cinsinden Güç Tüketimi | 1,06 W 24 V DC tipik; 1,50 W 24 V DC maksimum; 0,32 W 3,3 V DC tipik; 0,48 W 3,3 V DC maksimum |
| Akım Tüketimi | 150 mA -de 3,3 V DC; 54 mA -de 24 V DC |
Ortam10
| Titreşim Direnci | 3 gn |
|---|---|
| Darbe Dayanımı | 30 gn |
| Depolama Ortam Koşulları | -40…85 °C |
| Nominal Çalışma Ortam Sıcaklığı | 0…60 °C |
| Bağıl Nem | 5…95 % -de 55 °C yoğuşmasız |
| IP Koruma Derecesi | IP20 |
| Direktifler | 2014/35/EU - alçak gerilim direktifi; 2014/30/EU - elektromanyetik uyumluluk |
| Ürün Sertifikaları | CE; RCM; CSA; EAC; Deniz Ticareti; UL |
| Standartlar | IEC 61010-2-201; IEC 61131-2; UL 61010-2-201; CSA C22.2 No 61010-2-201 |
| Koruyucu Bakım | Standart model |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 5,500 cm |
| Package 1 Width | 11,000 cm |
| Package 1 Length | 12,000 cm |
| Paket Ağırlığı (Lbs) | 157,000 g |
| Unit Type Of Package 2 | S02 |
| Number Of Units İn Package 2 | 15 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 2,702 kg |
| Unit Type Of Package 3 | P06 |
| Number Of Units İn Package 3 | 240 |
| Package 3 Height | 75,000 cm |
| Package 3 Width | 60,000 cm |
| Package 3 Length | 80,000 cm |
| Package 3 Weight | 49,000 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
