Schneider
BMXP342020 - CPU340-20 Modbus Ethernet CPU
Schneider BMXP342020, CPU340-20 Modbus Ethernet CPU. Kategori: Modicon M340. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:BMXP342020
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:1.760,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Modicon M340 otomasyon platformu
- Ürün Ya Da Bileşen Tipi
- Işlemci modülü
- Konsept
- Transparent Ready; Modbus
- Rafların Sayısı
- 4
Ürün Açıklaması

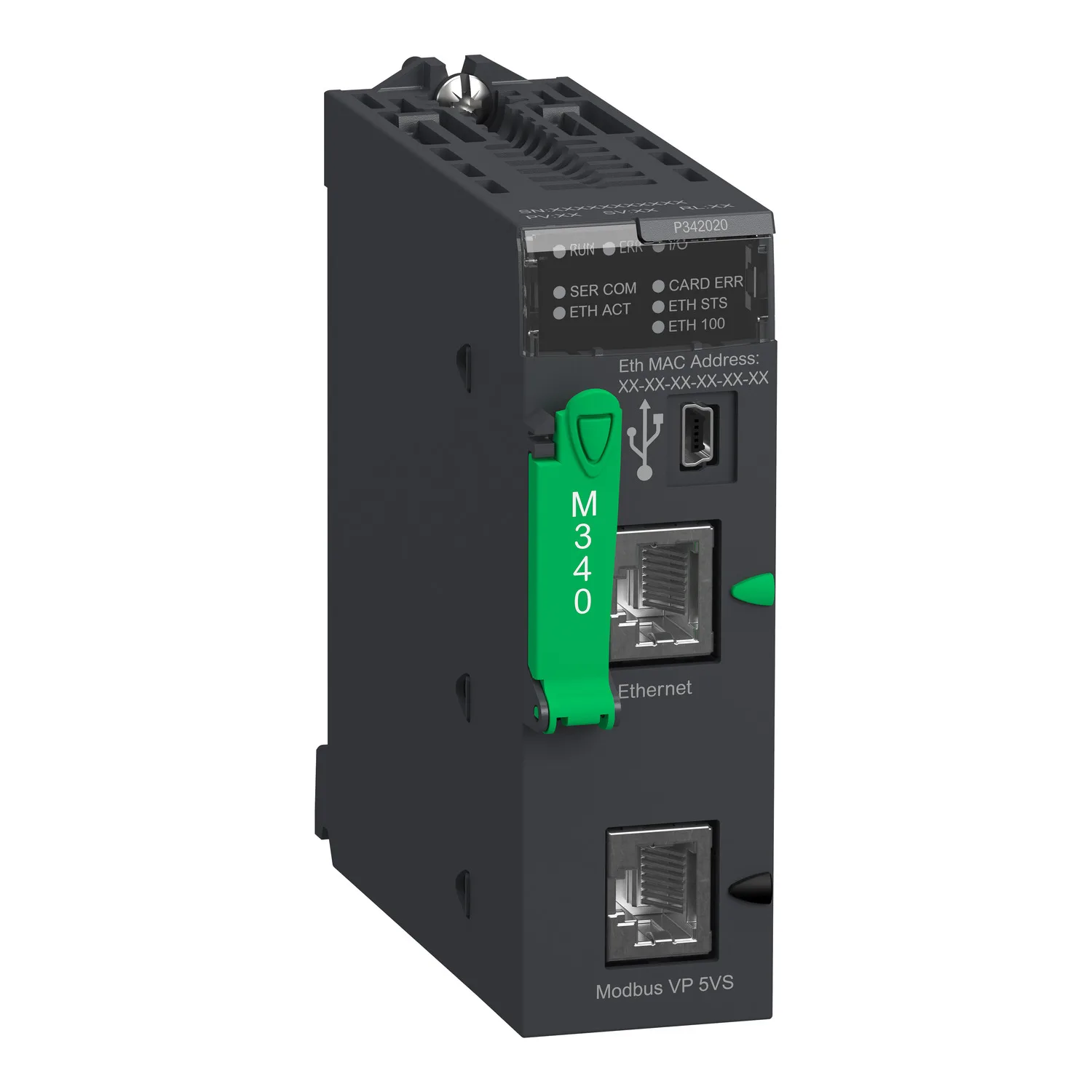

- Ön panelinde modülü slota kilitlemek için bir emniyet vidası, 8 LED'den oluşan bir ekran bloğu, programlama terminali için bir mini B USB konnektörü, flaş bellek kartı ile donatılmış bir slot bulunur
- Ayrıca Ethernet Modbus/TCP ağına bağlantı için bir RJ45 konnektör ve Modbus seri bağlantısı veya karakter modu bağlantısı için bir RJ45 konnektöre (RS 232C/RS 485, 2-telli, izole edilmemiş) sahiptir
- Bu işlemci, işlemci modülü dahili RAM, program, semboller ve yorum alanı, ve sabitler alanı üzerindeki iki bellek alanını yedeklemeye yönelik bir SD (Secure Digital) Tip flash bellek kartı ile birlikte Standart olarak sağlanır
- PLC kapatıldığında veriler otomatik olarak kopyalanarak yedeklenir
- Aynı şekilde, gücün geri gelmesi durumunda verilerin geri yüklenmesi kullanıcı için şeffaftır
- Ağırlığı 0.205kg
- Bu işlemci modülü, Modicon M340 Programlanabilir Mantık Kontrolörleri (PLC) ile uyumludur
- 2 paket halinde gönderilmektedir (PCE ve SO2 tipleri)
- Kompakt biçimli Modicon M340, küçük bir kutuda esneklik ve entegre işlevler sunar
- Sürecin merkezinde, hem Schneider Electric hem de üçüncü taraf cihazlarla size tak çalıştır çözümler sunar.
Başlıca Özellikler
- M340 hepsi bir arada CPU olarak hizmet verir.
- Tak ve çalıştır çözümü.
- Düşürülmüş başlatma süresi.
- Artan ağ güvenilirliği ve sürdürülebilirliği.
- Azaltılmış toplam mülkiyet maliyeti.
Teknik Özellikler
Ana8
| Ürün Serisi | Modicon M340 otomasyon platformu |
|---|---|
| Ürün Ya Da Bileşen Tipi | Işlemci modülü |
| Konsept | Transparent Ready; Modbus |
| Rafların Sayısı | 4 |
| Local I/O Processor Capacity (discrete) | 1024 G/Ç |
| Analog G/Ç İşlemci Kapasitesi | 256 G/Ç |
| Uygulamaya Özel Kanal Sayısı | 36 |
| İzleme | Tanı sayaçları Modbus; Olay sayaçları Modbus |
Tamamlayıcı24
| Kontrol Kanalları | Programlanabilir döngüler |
|---|---|
| Entegre Bağlantı Tipi | Yalıtımsız seri bağlantı RJ45 karakter modu, aktarim modu: taban bandında asenkron, RS232C, aktarim modu: 2 bükülmüş ekranlı çift -de 0,3...19,2 kbit/sn tam duplex; Yalıtımsız seri bağlantı RJ45 karakter modu, aktarim modu: taban bandında asenkron, RS485, aktarim modu: 1 bükülmüş ekranlı çift -de 0,3...19,2 kbit/sn yarım duplex; Yalıtımsız seri bağlantı RJ45, master/slave Modbus, RTU/ASCII, aktari |
| Haberleşme Modülü İşlemcisi | 2 Ethernet haberleşme modülü; 4 AS Arayüz modülü |
| Embedded Communication Service | Bant genişliği yönetimi, Ethernet TCP/IP'si; Veri Editörü, Ethernet TCP/IP'si; Modbus TCP mesajlaşma, Ethernet TCP/IP'si; Raf İzleyici, Ethernet TCP/IP'si; SNMP ağ yöneticisi, Ethernet TCP/IP'si |
| Port Ethernet | 10BASE-T/100BASE-TX |
| Segment Başına Cihaz Sayısı | 0…32 (karakter modu); 0…32 (Modbus) |
| Cihazların Sayısı | 2 noktadan noktaya karakter modu; 2 noktadan noktaya Modbus |
| Veriyolu Uzunluğu | 0…10 m seri bağlantı yalıtımsız karakter modu segment; 0…10 m seri bağlantı yalıtımsız Modbus segment; 0…1000 m seri bağlantı yalıtımlı karakter modu segment; 0…1000 m seri bağlantı yalıtımlı Modbus segment; 0…15 m karakter modu noktadan noktaya; 0…15 m Modbus noktadan noktaya |
| Maksimum THDI | <15 m seri bağlantı yalıtımsız karakter modu segment; <15 m seri bağlantı yalıtımsız Modbus segment; <40 m seri bağlantı yalıtımlı karakter modu segment; <40 m seri bağlantı yalıtımlı Modbus segment |
| Adreslerin Sayısı | 0…248 için karakter modu; 0…248 için Modbus |
| İstekler | Istek başına 1 K veri baytı karakter modu; RTU isteği başına 252 veri baytı Modbus; ASCII isteği başına 504 veri baytı Modbus |
| Kontrol Parametresi | Her çerçevede bir CRC (RTU) Modbus; Her çerçevede bir LRC (ASCII) karakter modu; Her çerçevede bir LRC (ASCII) Modbus |
| Bellek Açıklaması | Hafıza kartı (BMXRMS008MP) sağlanır programları, sabitleri, simgeleri ve verileri yedekleme; Dahili RAM 4096 kB; Dahili RAM 256 kB veri; Dahili RAM 3584 kB program sabitleri ve simgeleri; Hafıza kartı (BMXRMS008MP) sağlanır standart web sunucusunun aktivasyonu, B10 sınıfı |
| Nesne Alanlarının Maksimum Boyutu | 32634 %Mi yeri belirlenmiş dahili bitler; 32464 %MWi iç word; 32760 %KWi sabit word |
| Nesne Alanlarının Varsayılan Boyutu | 1024 %MWi iç word yeri belirlenmiş dahili veri; 256 %KWi sabit constant word yeri belirlenmiş dahili veri; 512 %Mi yeri belirlenmiş dahili bitler |
| Uygulama Yapısı | 1 döngüsel/periyodik master görevi; 1 periyodik hızlı görev; Yardımcı görev yok; 64 olay görevi |
| Tam Yük Çalışma Süresi | 0.12 µs Boolean; 0.17 µs çift uzunluktaki wordler; 0.25 µs tek uzunluktaki wordler; 1.16 µs sabit olmayan noktalar |
| Msn Başına Talimat Sayısı | 6,4 Kinst/msn %65 Boolean ve %35 sabit aritmetik; 8,1 Kinst/msn % 100 Boolean |
| Sistem Artıklığı | 0,13 ms için hızlı görev; 0,7 ms için ana görev |
| Akım Tüketimi | 95 mA -de 24 V DC |
| Besleme | Raf üzerinden dahili güç besleme |
| İşaretleme | CE; UL; CSA; RCM; EAC; UKCA; China RoHS; WEEE; IEC |
| Durum LED'i | 1 LED (yeşil) Ethernet ağında (ETH ACT) etkinlik; 1 LED (yeşil) işlemci çalışıyor (RUN); 1 LED (yeşil) Ethernet ağının durumu (ETH STS); 1 LED (yeşil) veri hızı (ETH 100); 1 LED (kırmızı) G/Ç modülü, hata (G/Ç); 1 LED (kırmızı) bellek kartı hatası (CARD ERR); 1 LED (kırmızı) işlemci veya sistem hatası (ERR); 1 LED (sarı) Modbus'ta (SER COM) etkinlik |
| Ürün Ağırlığı | 0,205 kg |
Ortam7
| Nominal Çalışma Ortam Sıcaklığı | 0…60 °C |
|---|---|
| Bağıl Nem | 5…95 % yoğuşmasız |
| IP Koruma Derecesi | IP20 |
| Koruyucu Bakım | TC |
| Direktifler | 2014/35/EU - alçak gerilim direktifi; 2014/30/EU - elektromanyetik uyumluluk; 2012/19/EU - WEEE directive |
| Ürün Sertifikaları | CE; UL; CSA; RCM; EAC; UKCA; Deniz Ticareti; CCSAus HazLoc Sınıf I Bölüm 2 Grup A; CCSAus HazLoc Sınıf I Bölüm 2 Grup B; CCSAus HazLoc Sınıf I Bölüm 2 Grup C; CCSAus HazLoc Sınıf I Bölüm 2 Grup D |
| Standartlar | IEC 61131-2; IEC 61010-2-201; UL 61010-2-201; CSA C22.2 No 61010-2-201; IACS E10; EN/IEC 61000-6-5, interface type 1 and type 2; EN/IEC 61850-3, location G |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 5,500 cm |
| Package 1 Width | 11,000 cm |
| Package 1 Length | 11,500 cm |
| Paket Ağırlığı (Lbs) | 245,000 g |
| Unit Type Of Package 2 | S02 |
| Number Of Units İn Package 2 | 15 |
| Package 2 Height | 15 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 4,016 kg |
| Unit Type Of Package 3 | P06 |
| Number Of Units İn Package 3 | 120 |
| Package 3 Height | 45,000 cm |
| Package 3 Width | 60,000 cm |
| Package 3 Length | 80,000 cm |
| Package 3 Weight | 42,128 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
