Schneider

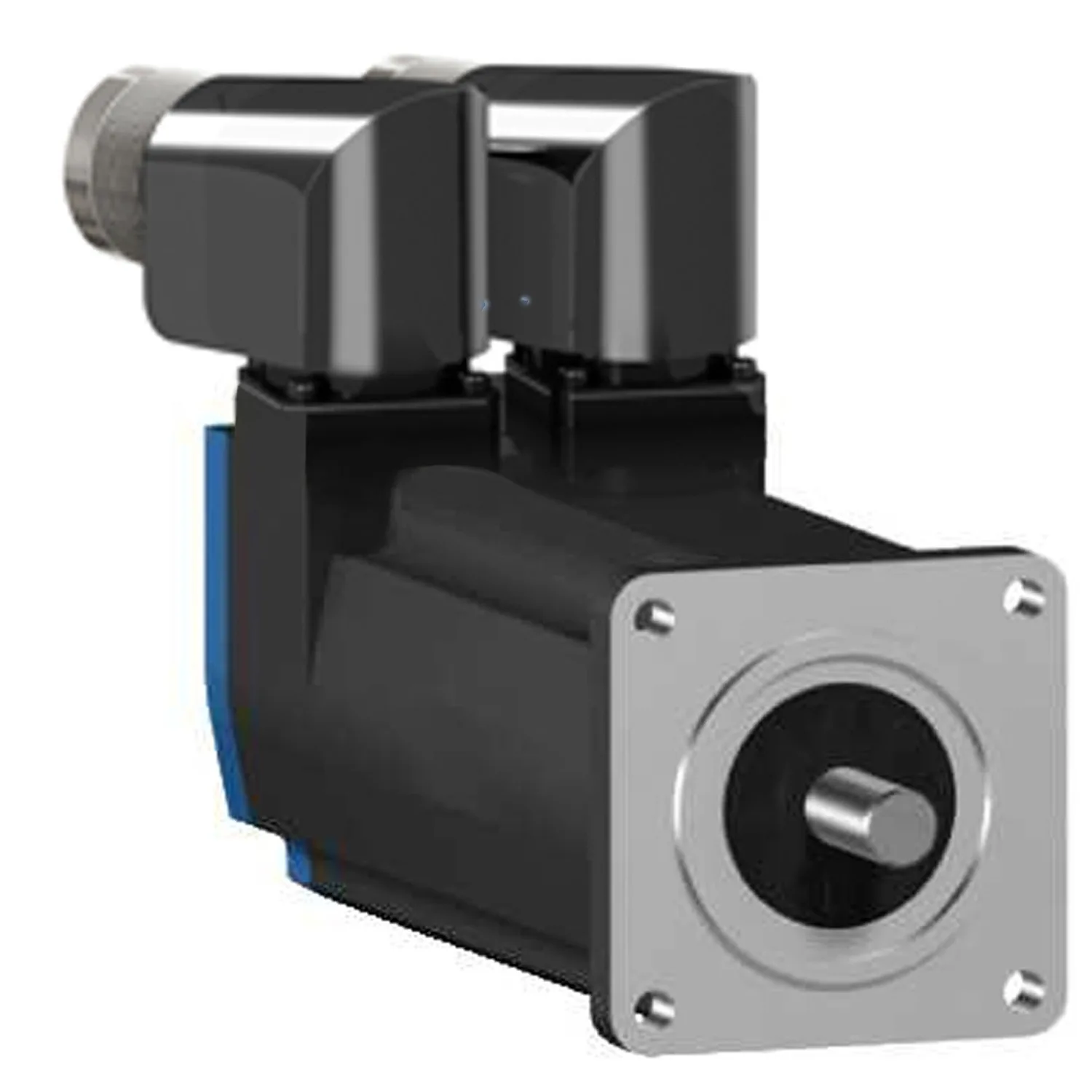

BSH0553P11A2A - BSH Servo Motor
Schneider BSH0553P11A2A, BSH Servo Motor. Kategori: Lexium 32 Servo Sürücüler ve Motor Sürücüsü. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:BSH0553P11A2A
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:1.258,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Grubu
- BSH
- Ürün Ya Da Bileşen Tipi
- Servo motor
- Maksimum Mekanik Hız
- 9000 rpm
- Şaft Ucu
- Kilitli
Ürün Açıklaması
- Single dönüşlü (131072 nokta/dönüş) SinCos Hiperface® yüksek çözünürlüklü mutlak enkoder ile donatılmıştır ve ±1,3 ark dakikasından daha düşük hassasiyette açısal mil konumu verir
- BSH servo motor, düşük rotor ataleti sayesinde hassasiyet ve yüksek dinamik performans gereksinimlerini karşılar
- Kompakttır ve yüksek güç yoğunluğu sunar
- Senkron servo motor besleme voltajı 480V, sürekli stop akımı 1.7A ve maksimum sürekli güç 0.97W
- Şaft ebatları 9mm (çap) x 20mm (uzunluk)
- Elektrik bağlantısı için dönebilen sağ açılı konnektörlerle donatılmıştır
- IP50 dereceli bir üründür
- Ebatları 176.5mm (uzunluk) x 55mm (genişlik), merkezleme bilezik ebatları 2mm (derinlik) x 40mm (çap) montajlama delik daire çapı 63mm
- Ağırlığı 1.76kg
- Bu ürün Lexium 32, Lexium 05 ve Lexium 15 servo sürücüler ile uyumludur
- Doğal konveksiyonlu soğutma sistemi ile uluslararası Standart 55mm flanş montajını destekler
- 3 fazlı stator ve neodimiyum demir boron (NdFeB) mıknatıslı BSH servo motor
- RAL 9005 opak siyah boya koruyucu kaplamalı kasa
- 4 noktalı eksenel montaj flanşı
- Kablolar ve konnektörler ayrıca sipariş edilmelidir.
Teknik Özellikler
Ana15
| Ürün Grubu | BSH |
|---|---|
| Ürün Ya Da Bileşen Tipi | Servo motor |
| Maksimum Mekanik Hız | 9000 rpm |
| Sürekli Durma Torku | 1,05 N.m için LXM32.U60N4 -de 1,5 A, 480 V, trifaze; 1,05 N.m için LXM32.U60N4 -de 1,5 A, 400 V, trifaze; 1,3 N.m için LXM05AD10M2, 200...240 V, monofaze; 1,3 N.m için LXM05BD10M2, 200...240 V, monofaze; 1,3 N.m için LXM05CD10M2, 200...240 V, monofaze; 1,3 N.m için LXM05AD10M3X, 200...240 V, trifaze; 1,3 N.m için LXM05BD10M3X -de 1,5 A, 200...240 V, trifaze; 1,3 N.m için LXM05CD10M3X, 200...240 V, |
| Tepe Durma Torku | 3,5 N.m için LXM32.U60N4 -de 1,5 A, 480 V, trifaze; 3,5 N.m için LXM32.U60N4 -de 1,5 A, 400 V, trifaze; 2,7 N.m için LXM15LD13M3, 230 V, monofaze; 3,18 N.m için LXM05AD10M2, 200...240 V, monofaze; 3,18 N.m için LXM05BD10M2, 200...240 V, monofaze; 3,18 N.m için LXM05CD10M2, 200...240 V, monofaze; 2,7 N.m için LXM15LD13M3 -de 1,5 A, 230 V, trifaze; 3,87 N.m için LXM15LD10N4, 400 V, trifaze; 3,18 N.m |
| Nominal Çıkış Gücü | 400 W için LXM32.U60N4 -de 1,5 A, 400 V, trifaze; 400 W için LXM32.U60N4 -de 1,5 A, 480 V, trifaze; 340 W için LXM15LD13M3, 230 V, trifaze; 340 W için LXM15LD13M3, 230 V, monofaze; 350 W için LXM05AD10M2, 200...240 V, monofaze; 350 W için LXM05BD10M2, 200...240 V, monofaze; 350 W için LXM05CD10M2 -de 1,5 A, 200...240 V, monofaze; 350 W için LXM05AD10M3X, 200...240 V, trifaze; 350 W için LXM05AD14N |
| Nominal Tork | 0,65 N.m için LXM32.U60N4 -de 1,5 A, 400 V, trifaze; 0,65 N.m için LXM32.U60N4 -de 1,5 A, 480 V, trifaze; 1,08 N.m için LXM15LD13M3, 230 V, monofaze; 1,1 N.m için LXM05AD10M2, 200...240 V, monofaze; 1,1 N.m için LXM05BD10M2, 200...240 V, monofaze; 1,1 N.m için LXM05CD10M2, 200...240 V, monofaze; 0,8 N.m için LXM15LD10N4 -de 1,5 A, 400 V, trifaze; 1,08 N.m için LXM15LD13M3, 230 V, trifaze; 1,1 N.m |
| Nominal Hız | 6000 rpm için LXM32.U60N4 -de 1,5 A, 400 V, trifaze; 6000 rpm için LXM32.U60N4 -de 1,5 A, 480 V, trifaze; 3000 rpm için LXM05AD10M2, 200...240 V, monofaze; 3000 rpm için LXM05BD10M2, 200...240 V, monofaze; 3000 rpm için LXM05CD10M2, 200...240 V, monofaze; 3000 rpm için LXM05AD10M3X, 200...240 V, trifaze; 3000 rpm için LXM05AD14N4 -de 1,5 A, 380...480 V, trifaze; 3000 rpm için LXM05BD10M3X, 200...2 |
| Ürün Uyumluluğu | LXM05AD10M2 -de 200...240 V monofaze; LXM05BD10M2 -de 200...240 V monofaze; LXM05CD10M2 -de 200...240 V monofaze; LXM15LD13M3 -de 230 V monofaze; LXM32.U60N4 -de 400 V trifaze; LXM32.U60N4 -de 480 V trifaze; LXM05AD10M3X -de 200...240 V trifaze; LXM05BD10M3X -de 200...240 V trifaze; LXM05CD10M3X -de 200...240 V trifaze; LXM15LD13M3 -de 230 V trifaze; LXM05AD14N4 -de 380...480 V trifaze; LXM05BD14N |
| Şaft Ucu | Kilitli |
| IP Koruma Derecesi | IP50 standart |
| Hız Geri Besleme Çözünürlüğü | 131072 nokta/dönüş |
| Frenleme | Olmadan |
| Montaj Desteği | Uluslararası standart flanş |
| Elektrikli Bağlantı | Döndürülebilir sağa açılı konnektörler |
Tamamlayıcı40
| Seri Uyumluluğu | Lexium 05; Lexium 15; Lexium 32 |
|---|---|
| Besleme Gerilimi Maks | 480 V |
| Fazların Ağ Sayısı | Trifaze |
| Sürekli Durma Akımı | 1,7 A |
| Maksimum Sürekli Güç | 0,97 W |
| Maksimum Akım Irms | 8,7 A için LXM15LD13M3; 8,7 A için LXM15LD10N4; 6,5 A için LXM05AD10M2; 6,5 A için LXM05AD10M3X; 6,5 A için LXM05AD14N4; 6,5 A için LXM05BD10M2; 6,5 A için LXM05BD10M3X; 6,5 A için LXM05BD14N4; 6,5 A için LXM05CD10M2; 6,5 A için LXM05CD10M3X; 6,5 A için LXM05CD14N4; 6 A için LXM32.U60N4 |
| Maksimum Kalıcı Akım | 6,5 A |
| Anahtarlama Frekansı | 8 kHz |
| İkinci Şaft | Ikinci şaft ucu olmadan |
| Şaft Çapı | 9 mm |
| Şaft Uzunluğu | 20 mm |
| Anahtar Genişliği | 12 mm |
| Geri Besleme Tipi | Tek dönüşlü SinCos Hiperface |
| Motor Flanş Boyutu | 55 mm |
| Motor Yığını Sayısı | 3 |
| Tork Sabiti | 0,7 N.m/A -de 120 °C |
| Geri Emf Sabiti | 41 V/krpm -de 120 °C |
| Motor Kutuplarının Sayısı | 3,0 |
| Rotor Ataleti | 0,134 kg.cm² |
| Stator Direnci | 10,4 Ohm -de 20 °C |
| Stator Endüktansı | 13,02 mH -de 20 °C |
| Stator Elektrik Süresi Sabiti | 2,4 ms -de 20 °C |
| Maksimum Radyal Güç Fr | 190 N -de 8000 rpm; 200 N -de 7000 rpm; 210 N -de 6000 rpm; 230 N -de 5000 rpm; 240 N -de 4000 rpm; 270 N -de 3000 rpm; 310 N -de 2000 rpm; 390 N -de 1000 rpm |
| Maksimum Eksenel Güç Fa | 0,2 x Fr |
| Soğutmanın Tipi | Doğal konveksiyon |
| Uzunluk | 176,5 mm |
| Ortalama Bilezik Çapı | 40 mm |
| Ortalama Bilezik Derinliği | 2 mm |
| Montaj Deliklerinin Sayısı | 4 |
| Montaj Delik Çapı | 5,5 mm |
| Montaj Deliklerinin Dairesel Çapı | 63 mm |
| Ürün Ağırlığı | 1,76 kg |
| Boyutlandırma Referansı | BSH0553P |
| Fazların Ağ Sayısı | 3 |
| Dogruluk Hatasi (açisal) | 1,4 ° |
| Sıcaklık Bakır Sıcak | 120 °C |
| Sıcaklık Mıknatıs Sıcak | 100 °C |
| Sıcaklık Mıknatıs Rt | 20 °C |
| Çıkış Akımı 3s Tepe | 6,5 A |
| Atalet | 0,0 kg.cm² of brake; 0,134 kg.cm² of motor |
Paketleme üniteleri6
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 12,3 cm |
| Package 1 Width | 12,8 cm |
| Package 1 Length | 37,7 cm |
| Paket Ağırlığı (Lbs) | 1,4 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
