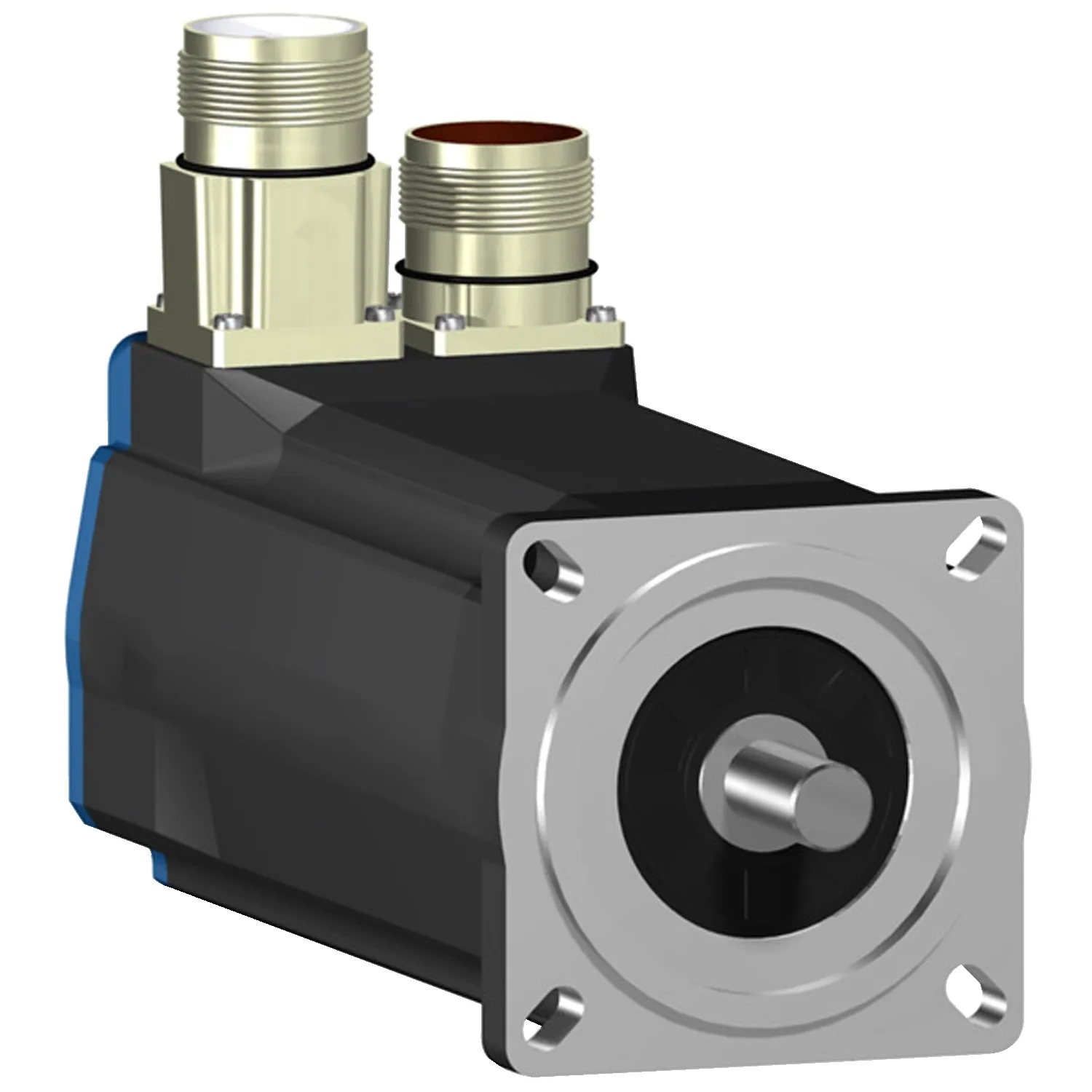

BSH0701P11F2A - BSH Servo Motor
Schneider BSH0701P11F2A, BSH Servo Motor. Kategori: Lexium 32 Servo Sürücüler ve Motor Sürücüsü. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:BSH0701P11F2A
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:1.656,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Grubu
- BSH
- Ürün Ya Da Bileşen Tipi
- Servo motor
- Maksimum Mekanik Hız
- 8000 rpm
- Şaft Ucu
- Kilitli
Ürün Açıklaması
Lexium 32 servo sürücü serisinden BSH servomotor. Üç fazlı AC servomotorların bu BSH serisi, dinamik uygulamalar için yüksek hızlanma kabiliyeti sağlayan düşük rotor atalet momentine sahiptir. Sargı teknolojisi sayesinde kompakt tasarımda daha yüksek güç yoğunluğu elde edilir. Bu servonun 1,4 Nm nominal sürekli durma torku vardır ve 3,5 Nm tepe torkuna ulaşır. Besleme gerilimine bağlı olarak nominal hızı 7200 dev/dak değerine kadar ulaşır. 950 W değerine kadar gerilime bağlı nominal güç elde edilir. Dahili enkoder, SinCos Hiperface olarak 128 periyot/devir (128x1024) değerinde tek turlu (singleturn) olarak tasarlanmıştır. Elektriksel bağlantı, 90° açılı ve döndürülebilir 2x M23 konnektörleri üzerinden yapılır. Montaj için motor flanşı 70 mm'dir. Tahrik milinin çapı 11 mm'dir. Mil ucu kamalıdır ve IP54 koruma sınıfına uygundur. Motor gövdesi IP65 koruma sınıfına uygundur. Bir tutma freni entegre edilmiştir. Senkron motorun çalıştırılması için Lexium serisi LXM32 servo sürücüler önerilir. Sürdürülebilirlik hedeflerinizi desteklemek için malzeme içeriği, çevresel etkiler ve döngüsel ekonomi hakkında ayrıntılı bilgiler sağlanmaktadır.
Başlıca Özellikler
- Kompakt tasarımda mükemmel performans için düşük atalet momentli üç fazlı AC servomotor
- Basitleştirilmiş mühendislik, kurulum ve devreye alma
- 7200 dev/dak'ya kadar yüksek hız - 1,4 Nm'lik kayda değer sürekli durma torku
- 128 P/U değerinde tek turlu entegre enkoder
- Uluslararası standarda göre montaj için 70 mm flanş boyutu
Teknik Özellikler
Ana15
| Ürün Grubu | BSH |
|---|---|
| Ürün Ya Da Bileşen Tipi | Servo motor |
| Maksimum Mekanik Hız | 8000 rpm |
| Sürekli Durma Torku | 1,4 N.m için LXM32.D12N4 -de 3 A, 400 V, trifaze; 1,4 N.m için LXM32.D12N4 -de 3 A, 480 V, trifaze; 1,4 N.m için LXM05AD10M3X -de 3 A, 200...240 V, trifaze; 1,4 N.m için LXM05BD10M3X, 200...240 V, trifaze; 1,4 N.m için LXM05CD10M3X, 200...240 V, trifaze; 1,4 N.m için LXM15LD13M3, 230 V, monofaze; 1,4 N.m için LXM05AD10M2, 200...240 V, monofaze; 1,4 N.m için LXM05BD10M2, 200...240 V, monofaze; 1,4 |
| Tepe Durma Torku | 3,5 N.m için LXM32.D12N4 -de 3 A, 400 V, trifaze; 3,5 N.m için LXM32.D12N4 -de 3 A, 480 V, trifaze; 2,66 N.m için LXM05AD10M3X -de 3 A, 200...240 V, trifaze; 2,66 N.m için LXM05BD10M3X, 200...240 V, trifaze; 2,66 N.m için LXM05CD10M3X, 200...240 V, trifaze; 2,66 N.m için LXM15LD13M3, 230 V, monofaze; 2,66 N.m için LXM05AD10M2, 200...240 V, monofaze; 2,66 N.m için LXM05BD10M2, 200...240 V, monofaze |
| Nominal Çıkış Gücü | 700 W için LXM32.D12N4 -de 3 A, 400 V, trifaze; 700 W için LXM32.D12N4 -de 3 A, 480 V, trifaze; 400 W için LXM05AD10M2 -de 3 A, 200...240 V, monofaze; 400 W için LXM05BD10M2, 200...240 V, monofaze; 400 W için LXM05CD10M2, 200...240 V, monofaze; 411 W için LXM15LD13M3, 230 V, monofaze; 400 W için LXM05AD10M3X, 200...240 V, trifaze; 400 W için LXM05BD10M3X, 200...240 V, trifaze; 400 W için LXM05CD10 |
| Nominal Tork | 1,32 N.m için LXM32.D12N4 -de 3 A, 400 V, trifaze; 1,32 N.m için LXM32.D12N4 -de 3 A, 480 V, trifaze; 1,3 N.m için LXM05AD10M2 -de 3 A, 200...240 V, monofaze; 1,3 N.m için LXM05BD10M2, 200...240 V, monofaze; 1,3 N.m için LXM05CD10M2, 200...240 V, monofaze; 1,31 N.m için LXM15LD13M3, 230 V, monofaze; 1,3 N.m için LXM05AD10M3X, 200...240 V, trifaze; 1,3 N.m için LXM05BD10M3X, 200...240 V, trifaze; 1 |
| Nominal Hız | 5000 rpm için LXM32.D12N4 -de 3 A, 400 V, trifaze; 5000 rpm için LXM32.D12N4 -de 3 A, 480 V, trifaze; 3000 rpm için LXM05AD10M2 -de 3 A, 200...240 V, monofaze; 3000 rpm için LXM05BD10M2, 200...240 V, monofaze; 3000 rpm için LXM05CD10M2, 200...240 V, monofaze; 3000 rpm için LXM05AD10M3X, 200...240 V, trifaze; 3000 rpm için LXM05BD10M3X, 200...240 V, trifaze; 3000 rpm için LXM05CD10M3X, 200...240 V, |
| Ürün Uyumluluğu | LXM05AD10M2 -de 200...240 V monofaze; LXM05BD10M2 -de 200...240 V monofaze; LXM05CD10M2 -de 200...240 V monofaze; LXM15LD13M3 -de 230 V monofaze; LXM15LU60N4 -de 230 V trifaze; LXM05AD10M3X -de 200...240 V trifaze; LXM05BD10M3X -de 200...240 V trifaze; LXM05CD10M3X -de 200...240 V trifaze; LXM32.D12N4 -de 400 V trifaze; LXM32.D12N4 -de 480 V trifaze |
| Şaft Ucu | Kilitli |
| IP Koruma Derecesi | IP50 standart |
| Hız Geri Besleme Çözünürlüğü | 131072 nokta/dönüş |
| Frenleme | Ile |
| Montaj Desteği | Uluslararası standart flanş |
| Elektrikli Bağlantı | Döndürülebilir sağa açılı konnektörler |
Tamamlayıcı42
| Seri Uyumluluğu | Lexium 32; Lexium 05; Lexium 15 |
|---|---|
| Besleme Gerilimi Maks | 480 V |
| Fazların Ağ Sayısı | Trifaze |
| Sürekli Durma Akımı | 1,8 A |
| Maksimum Sürekli Güç | 1,06 W |
| Maksimum Akım Irms | 5,7 A için LXM05AD10M3X; 5,7 A için LXM05BD10M2; 5,7 A için LXM05BD10M3X; 5,7 A için LXM05CD10M2; 5,7 A için LXM05CD10M3X; 5,3 A için LXM15LD13M3; 5,3 A için LXM15LU60N4; 5,7 A için LXM05AD10M2; 5,7 A için LXM32.D12N4 |
| Maksimum Kalıcı Akım | 5,7 A |
| Anahtarlama Frekansı | 8 kHz |
| İkinci Şaft | Ikinci şaft ucu olmadan |
| Şaft Çapı | 11 mm |
| Şaft Uzunluğu | 23 mm |
| Anahtar Genişliği | 18 mm |
| Geri Besleme Tipi | Tek dönüşlü SinCos Hiperface |
| Tutma Torku | 2 N.m frenleme |
| Motor Flanş Boyutu | 70 mm |
| Motor Yığını Sayısı | 1 |
| Tork Sabiti | 0,8 N.m/A -de 120 °C |
| Geri Emf Sabiti | 46 V/krpm -de 120 °C |
| Motor Kutuplarının Sayısı | 3,0 |
| Rotor Ataleti | 0,322 kg.cm² |
| Stator Direnci | 10,4 Ohm -de 20 °C |
| Stator Endüktansı | 21,3 mH -de 20 °C |
| Stator Elektrik Süresi Sabiti | 3,73 ms -de 20 °C |
| Maksimum Radyal Güç Fr | 360 N -de 6000 rpm; 380 N -de 5000 rpm; 410 N -de 4000 rpm; 460 N -de 3000 rpm; 520 N -de 2000 rpm; 660 N -de 1000 rpm |
| Maksimum Eksenel Güç Fa | 0,2 x Fr |
| Fren İçeri Çekme Gücü | 10 W |
| Soğutmanın Tipi | Doğal konveksiyon |
| Uzunluk | 179,5 mm |
| Ortalama Bilezik Çapı | 60 mm |
| Ortalama Bilezik Derinliği | 2,5 mm |
| Montaj Deliklerinin Sayısı | 4 |
| Montaj Delik Çapı | 5,5 mm |
| Montaj Deliklerinin Dairesel Çapı | 82 mm |
| Ürün Ağırlığı | 2,3 kg |
| Boyutlandırma Referansı | BSH0701P |
| Fazların Ağ Sayısı | 3 |
| Dogruluk Hatasi (açisal) | 1,4 ° |
| Sıcaklık Bakır Sıcak | 120 °C |
| Sıcaklık Mıknatıs Sıcak | 100 °C |
| Sıcaklık Mıknatıs Rt | 20 °C |
| Çıkış Akımı 3s Tepe | 5,7 A |
| Atalet | 0,11 kg.cm² of brake; 0,25 kg.cm² of motor |
Paketleme üniteleri6
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 11,600 cm |
| Package 1 Width | 39,800 cm |
| Package 1 Length | 19,000 cm |
| Paket Ağırlığı (Lbs) | 2,898 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
