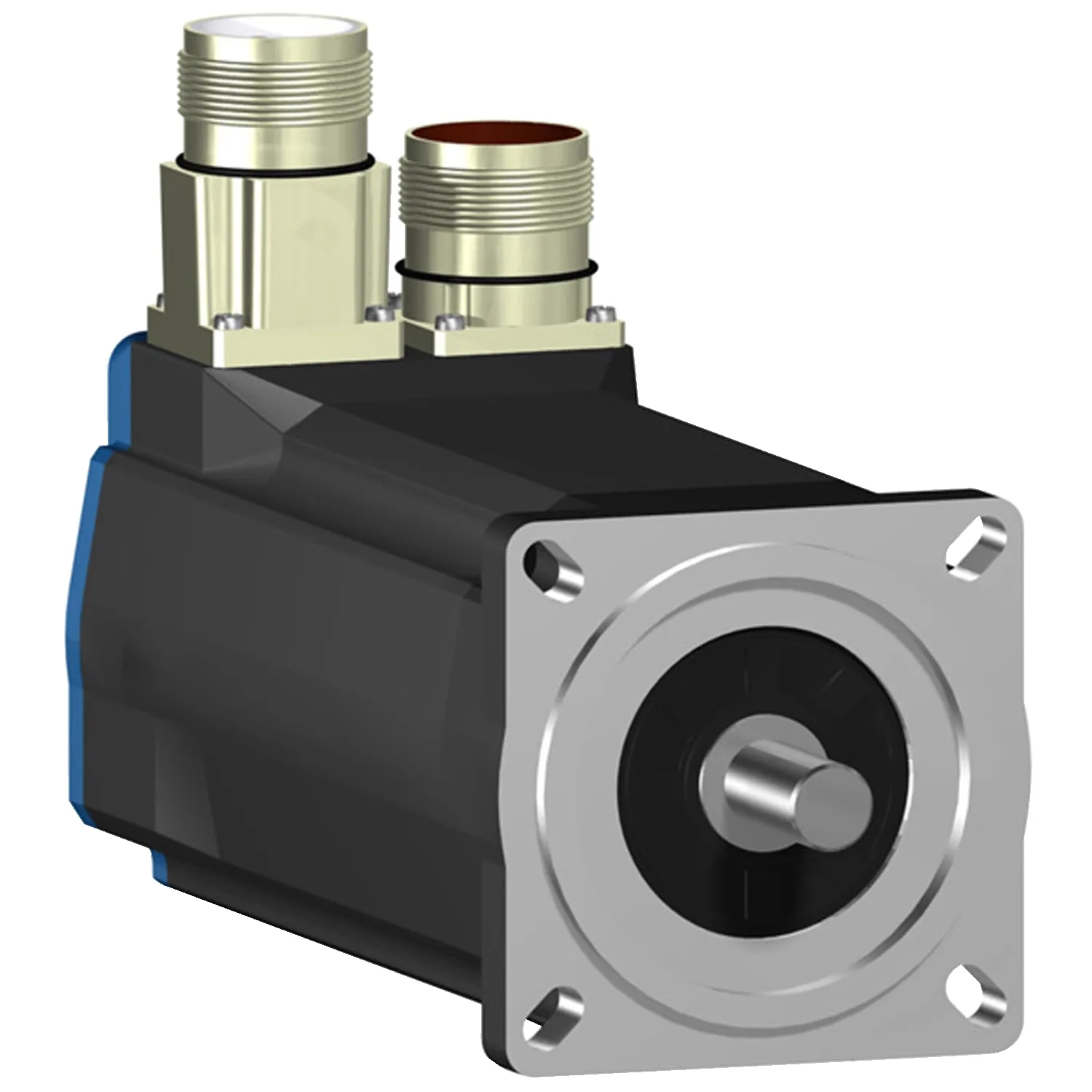

Schneider BSH0702P11A2A - BSH Servo Motor
Schneider

BSH0702P11A2A - BSH Servo Motor

Schneider BSH0702P11A2A, BSH Servo Motor. Kategori: Lexium 32 Servo Sürücüler ve Motor Sürücüsü. Fiyat ve teslim süresi için teklif isteyin.

  • Referans Kodu:BSH0702P11A2A
  • Üretici / Marka:Schneider
  • Stok Durumu:Sipariş Üzerine / Stok Sorunuz
  • Fiyat:1.504,00 EUR (Teklif İsteyiniz)
WhatsApp ile Fiyat Teklifi Alın

Öne Çıkan Özellikler

Ürün Grubu
BSH
Ürün Ya Da Bileşen Tipi
Servo motor
Maksimum Mekanik Hız
8000 rpm
Şaft Ucu
Kilitli
← Kataloğa Geri Dön

Ürün Açıklaması

  • Single dönüşlü (1.31.072 nokta/dönüş) SinCos Hiperface® yüksek çözünürlüklü mutlak enkoder ile donatılmıştır
  • Besleme voltajı 480V, sürekli stop akım 2.9A ve maksimum sürekli güç 1.51W olan senkron servo motordur
  • Şaft ebatları 11mm (çap) x 23mm (uzunluk)
  • Elektrik bağlantısı için dönebilen sağ açılı konnektörlerle donatılmıştır
  • IP50 Standardı dereceli bir üründür
  • Bu ürün uzunluğu 187mm ve merkez bilezik ebatları 2.5mm (derinlik) x 60mm (çap) 82mm montaj delikli
  • Ağırlığı 2.89kg
  • Bu seri Lexium 32, Lexium 15 ve Lexium 05 servo sürücüler ile uyumludur
  • Bu ürün LXM05AD10M2 / 200V ila 240V single fazlı ile uyumludur
  • Doğal konveksiyonlu soğutma sistemi ile 70 mm uluslararası Standart flanş montajını destekler
  • Lexium 32, tam olarak doğru güce, performansa ve işlevselliğe sahip sürücü ve motor kombinasyonu sağlayan bir servo sürücü serisidir

Başlıca Özellikler

  • Noktadan noktaya konumlandırma
  • Üstün performans ve kompakt tasarım
  • Basitleştirilmiş mühendislik, kurulum ve devreye alma
  • Entegre güvenlik

Teknik Özellikler

Ana15
Ürün GrubuBSH
Ürün Ya Da Bileşen TipiServo motor
Maksimum Mekanik Hız8000 rpm
Sürekli Durma Torku2,2 N.m için LXM32.D12N4 -de 3 A, 400 V, trifaze; 2,2 N.m için LXM32.D12N4 -de 3 A, 480 V, trifaze; 2,12 N.m için LXM05AD10M2, 200...240 V, monofaze; 2,12 N.m için LXM05AD10M3X, 200...240 V, trifaze; 2,12 N.m için LXM05BD10M2, 200...240 V, monofaze; 2,12 N.m için LXM05BD10M3X, 200...240 V, trifaze; 2,12 N.m için LXM05CD10M2, 200...240 V, monofaze; 2,12 N.m için LXM05CD10M3X, 200...240 V, trifaze;
Tepe Durma Torku7,6 N.m için LXM32.D12N4 -de 3 A, 400 V, trifaze; 7,6 N.m için LXM32.D12N4 -de 3 A, 480 V, trifaze; 5,63 N.m için LXM15LD13M3, 230 V, monofaze; 4,57 N.m için LXM05AD10M2, 200...240 V, monofaze; 5,63 N.m için LXM05AD17M2, 200...240 V, monofaze; 4,57 N.m için LXM05BD10M2, 200...240 V, monofaze; 5,63 N.m için LXM05BD17M2, 200...240 V, monofaze; 4,57 N.m için LXM05CD10M2, 200...240 V, monofaze; 5,63 N
Nominal Çıkış Gücü850 W için LXM32.D12N4 -de 3 A, 400 V, trifaze; 850 W için LXM32.D12N4 -de 3 A, 480 V, trifaze; 1000 W için LXM15LD10N4, 400 V, trifaze; 597 W için LXM15LD13M3, 230 V, monofaze; 600 W için LXM05AD10M2, 200...240 V, monofaze; 600 W için LXM05AD17M2, 200...240 V, monofaze; 600 W için LXM05BD10M2, 200...240 V, monofaze; 600 W için LXM05BD17M2, 200...240 V, monofaze; 600 W için LXM05CD10M2, 200...240
Nominal Tork1,64 N.m için LXM32.D12N4 -de 3 A, 400 V, trifaze; 1,64 N.m için LXM32.D12N4 -de 3 A, 480 V, trifaze; 1,9 N.m için LXM05AD10M2, 200...240 V, monofaze; 1,9 N.m için LXM05AD17M2, 200...240 V, monofaze; 1,9 N.m için LXM05BD10M2, 200...240 V, monofaze; 1,9 N.m için LXM05BD17M2, 200...240 V, monofaze; 1,9 N.m için LXM05CD10M2, 200...240 V, monofaze; 1,9 N.m için LXM05CD17M2, 200...240 V, monofaze; 1,9
Nominal Hız5000 rpm için LXM32.D12N4 -de 3 A, 400 V, trifaze; 5000 rpm için LXM32.D12N4 -de 3 A, 480 V, trifaze; 3000 rpm için LXM05AD10M2, 200...240 V, monofaze; 3000 rpm için LXM05BD10M2, 200...240 V, monofaze; 3000 rpm için LXM05CD10M2, 200...240 V, monofaze; 3000 rpm için LXM05AD10M3X, 200...240 V, trifaze; 3000 rpm için LXM05AD14N4, 380...480 V, trifaze; 3000 rpm için LXM05BD10M3X, 200...240 V, trifaze;
Ürün UyumluluğuLXM05AD10M2 -de 200...240 V monofaze; LXM05AD17M2 -de 200...240 V monofaze; LXM05BD10M2 -de 200...240 V monofaze; LXM05BD17M2 -de 200...240 V monofaze; LXM05CD10M2 -de 200...240 V monofaze; LXM05CD17M2 -de 200...240 V monofaze; LXM15LD13M3 -de 230 V monofaze; LXM05AD10M3X -de 200...240 V trifaze; LXM05BD10M3X -de 200...240 V trifaze; LXM05CD10M3X -de 200...240 V trifaze; LXM05AD14N4 -de 380...480
Şaft UcuKilitli
IP Koruma DerecesiIP50 standart
Hız Geri Besleme Çözünürlüğü131072 nokta/dönüş
FrenlemeOlmadan
Montaj DesteğiUluslararası standart flanş
Elektrikli BağlantıDöndürülebilir sağa açılı konnektörler
Tamamlayıcı40
Seri UyumluluğuLexium 32; Lexium 05; Lexium 15
Besleme Gerilimi Maks480 V
Fazların Ağ SayısıTrifaze
Sürekli Durma Akımı2,9 A
Maksimum Sürekli Güç1,51 W
Maksimum Akım Irms11,8 A için LXM15LD13M3; 11,8 A için LXM15LD10N4; 11,8 A için LXM05AD10M2; 11,8 A için LXM05AD17M2; 11,8 A için LXM05AD10M3X; 11,8 A için LXM05AD17M3X; 11,8 A için LXM05AD14N4; 11,8 A için LXM05BD10M2; 11,8 A için LXM05BD17M2; 11,8 A için LXM05BD10M3X; 11,8 A için LXM05BD17M3X; 11,8 A için LXM05BD14N4; 11,8 A için LXM05CD10M2; 11,8 A için LXM05CD17M2; 11,8 A için LXM05CD10M3X; 11,8 A için LXM05CD1
Maksimum Kalıcı Akım11,8 A
Anahtarlama Frekansı8 kHz
İkinci ŞaftIkinci şaft ucu olmadan
Şaft Çapı11 mm
Şaft Uzunluğu23 mm
Anahtar Genişliği18 mm
Geri Besleme TipiTek dönüşlü SinCos Hiperface
Motor Flanş Boyutu70 mm
Motor Yığını Sayısı2
Tork Sabiti0,77 N.m/A -de 120 °C
Geri Emf Sabiti48 V/krpm -de 120 °C
Motor Kutuplarının Sayısı3,0
Rotor Ataleti0,41 kg.cm²
Stator Direnci4,2 Ohm -de 20 °C
Stator Endüktansı10,65 mH -de 20 °C
Stator Elektrik Süresi Sabiti4,52 ms -de 20 °C
Maksimum Radyal Güç Fr390 N -de 6000 rpm; 410 N -de 5000 rpm; 450 N -de 4000 rpm; 490 N -de 3000 rpm; 560 N -de 2000 rpm; 710 N -de 1000 rpm
Maksimum Eksenel Güç Fa0,2 x Fr
Soğutmanın TipiDoğal konveksiyon
Uzunluk187 mm
Ortalama Bilezik Çapı60 mm
Ortalama Bilezik Derinliği2,5 mm
Montaj Deliklerinin Sayısı4
Montaj Delik Çapı5,5 mm
Montaj Deliklerinin Dairesel Çapı82 mm
Ürün Ağırlığı2,89 kg
Boyutlandırma ReferansıBSH0702P
Fazların Ağ Sayısı3
Dogruluk Hatasi (açisal)1,4 °
Sıcaklık Bakır Sıcak120 °C
Sıcaklık Mıknatıs Sıcak100 °C
Sıcaklık Mıknatıs Rt20 °C
Çıkış Akımı 3s Tepe11,8 A
Atalet0,0 kg.cm² of brake; 0,41 kg.cm² of motor
Paketleme üniteleri18
Unit Type Of Package 1PCE
Paketteki Birim Sayısı1
Package 1 Height11,000 cm
Package 1 Width19,000 cm
Package 1 Length39,500 cm
Paket Ağırlığı (Lbs)3,263 kg
Unit Type Of Package 2S04
Number Of Units İn Package 22
Package 2 Height30,000 cm
Package 2 Width40,000 cm
Package 2 Length60,000 cm
Package 2 Weight7,176 kg
Unit Type Of Package 3P12
Number Of Units İn Package 38
Package 3 Height45,000 cm
Package 3 Width80,000 cm
Package 3 Length120,000 cm
Package 3 Weight41,752 kg
Sözleşme garantisi1
Garanti (ay Olarak)18
