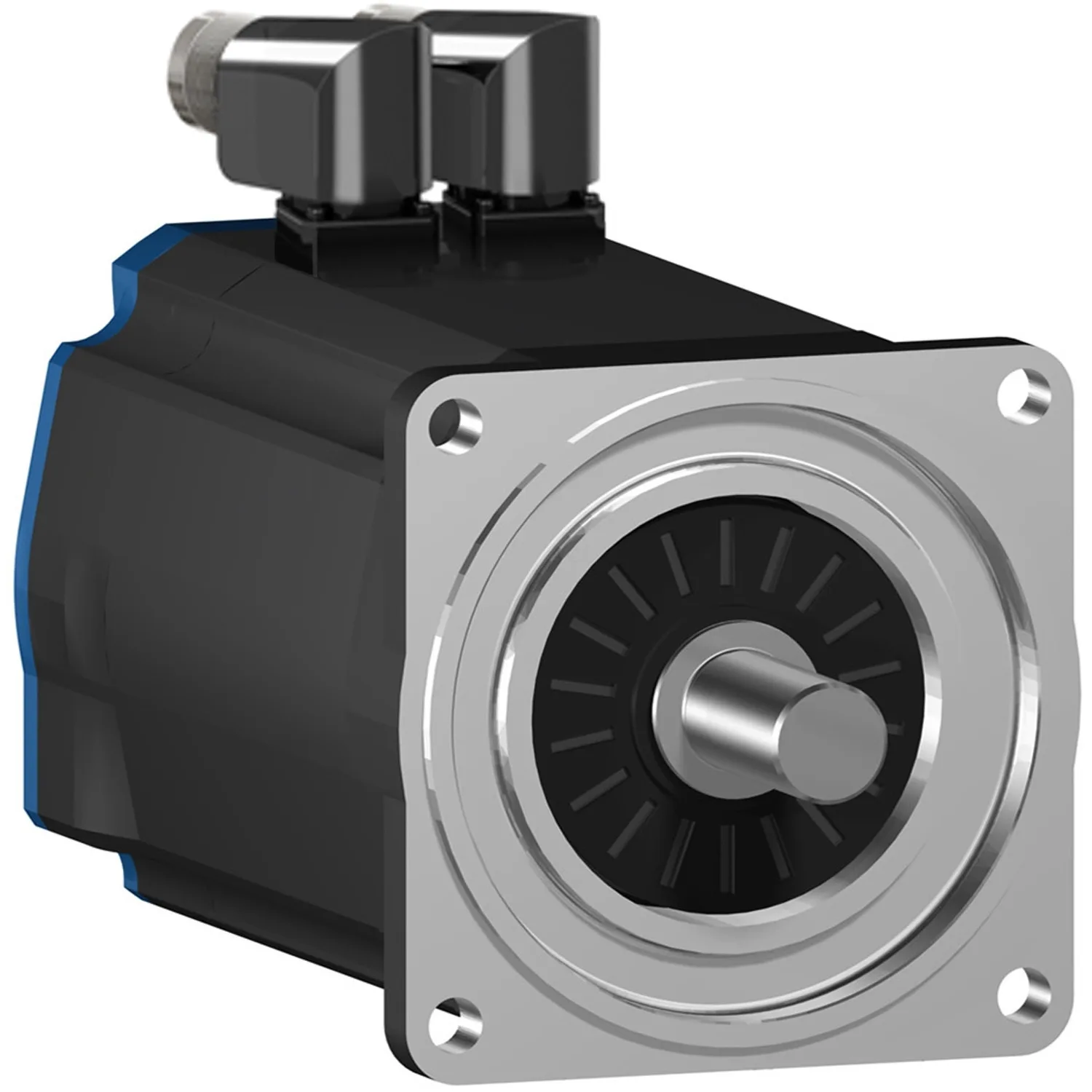

BSH1001P11A2A - BSH Servo Motor
Schneider BSH1001P11A2A, BSH Servo Motor. Kategori: Lexium 32 Servo Sürücüler ve Motor Sürücüsü. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:BSH1001P11A2A
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:1.738,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Grubu
- BSH
- Ürün Ya Da Bileşen Tipi
- Servo motor
- Maksimum Mekanik Hız
- 6000 rpm
- Şaft Ucu
- Kilitli
Ürün Açıklaması
- Single dönüş (131072 nokta/dönüş) SinCos Hiperface yüksek çözünürlüklü mutlak enkodere sahiptir ve ±1,3 ark min'den daha düşük bir açısal mil konumu kesinliği verir
- BSH servo motor, düşük rotor ataleti sayesinde hassasiyet ve yüksek dinamik performans gereksinimlerini karşılar
- Kompakttır ve yüksek güç yoğunluğu sunar
- Senkronize servo motor 480V Besleme voltajı, 3.5A sürekli stop akımı, 1.6W continuous power ve 2.7N.m to 3.39N.m sürekli stop torku
- Şaft ebatları 19mm (çap) x 40mm (uzunluk)
- Elektrik bağlantısı için dönebilen açısal konnektörlerle donatılmıştır
- IP50 dereceli bir üründür
- Ebatları 169mm (uzunluk) x 100mm (genişlik), montajlama delik daire çapı 115mm
- Ağırlığı 4.2kg
- Tüm seri uluslararası IEC/EN 61800-5-1, IEC/EN 61800-3 standartlarına uygundur, UL ve CSA sertifikalıdır
- Bu ürün Lexium 32, Lexium 05 ve Lexium 15 servo sürücüler ile uyumludur
- Lexium 05, en basit, en güvenilir ve en uygun maliyetli makineler için gereksinimlerinizi karşılar
- Makineleriniz için yüksek konsantre çözüm, bu nesil motorlar ve sürücüler, makineleri tasarlamak ve optimize etmek için güçlü çözümlerden faydalanır.
Başlıca Özellikler
- Noktadan noktaya konumlandırma
- Üstün performans ve kompakt tasarım
- elektronik şaft
- Manuel mod (Jog)
Teknik Özellikler
Ana15
| Ürün Grubu | BSH |
|---|---|
| Ürün Ya Da Bileşen Tipi | Servo motor |
| Maksimum Mekanik Hız | 6000 rpm |
| Sürekli Durma Torku | 3,39 N.m için LXM15LD21M3, 230 V, monofaze; 2,7 N.m için LXM15LD10N4, 230 V, trifaze; 3,39 N.m için LXM15LD10N4, 400 V, trifaze; 3,39 N.m için LXM15LD10N4, 480 V, trifaze; 3,39 N.m için LXM15LD21M3, 230 V, trifaze; 3,39 N.m için LXM15LD17N4, 230 V, trifaze; 3,39 N.m için LXM15LD17N4 -de 6 A, 400 V, trifaze; 3,39 N.m için LXM15LD17N4 -de 6 A, 480 V, trifaze; 3,4 N.m için LXM05AD17M3X, 200...240 V, |
| Tepe Durma Torku | 7,08 N.m için LXM15LD21M3, 230 V, monofaze; 6,19 N.m için LXM15LD10N4, 230 V, trifaze; 6,19 N.m için LXM15LD10N4, 400 V, trifaze; 6,19 N.m için LXM15LD10N4, 480 V, trifaze; 7,08 N.m için LXM15LD21M3, 230 V, trifaze; 7,08 N.m için LXM15LD17N4, 230 V, trifaze; 7,08 N.m için LXM15LD17N4 -de 6 A, 400 V, trifaze; 7,08 N.m için LXM15LD17N4 -de 6 A, 480 V, trifaze; 7,1 N.m için LXM05AD17M3X, 200...240 V, |
| Nominal Çıkış Gücü | 1300 W için LXM15LD17N4, 400 V, trifaze; 1500 W için LXM15LD10N4, 480 V, trifaze; 950 W için LXM15LD21M3, 230 V, monofaze; 1300 W için LXM15LD10N4, 400 V, trifaze; 1500 W için LXM15LD17N4, 480 V, trifaze; 500 W için LXM05AD17M3X, 200...240 V, trifaze; 500 W için LXM05BD17M3X -de 6 A, 200...240 V, trifaze; 500 W için LXM05CD17M3X -de 6 A, 200...240 V, trifaze; 850 W için LXM15LD10N4, 230 V, trifaze |
| Nominal Tork | 3 N.m için LXM15LD21M3, 230 V, monofaze; 2,5 N.m için LXM15LD10N4, 480 V, trifaze; 2,5 N.m için LXM15LD17N4, 480 V, trifaze; 2,7 N.m için LXM15LD10N4, 230 V, trifaze; 2,7 N.m için LXM15LD10N4, 400 V, trifaze; 2,7 N.m için LXM15LD17N4, 400 V, trifaze; 2,92 N.m için LXM05AD22N4 -de 6 A, 380...480 V, trifaze; 2,92 N.m için LXM05BD22N4 -de 6 A, 380...480 V, trifaze; 2,92 N.m için LXM05CD22N4, 380...48 |
| Nominal Hız | 3000 rpm için LXM15LD10N4, 230 V, trifaze; 3000 rpm için LXM15LD21M3, 230 V, monofaze; 3000 rpm için LXM05AD22N4, 380...480 V, trifaze; 3000 rpm için LXM05BD22N4, 380...480 V, trifaze; 3000 rpm için LXM05CD22N4, 380...480 V, trifaze; 3000 rpm için LXM15LD17N4, 230 V, trifaze; 3000 rpm için LXM15LD21M3 -de 6 A, 230 V, trifaze; 1500 rpm için LXM05AD17M3X -de 6 A, 200...240 V, trifaze; 1500 rpm için |
| Ürün Uyumluluğu | LXM15LD21M3 -de 230 V monofaze; LXM15LD10N4 -de 400 V trifaze; LXM05AD17M3X -de 200...240 V trifaze; LXM05BD17M3X -de 200...240 V trifaze; LXM05CD17M3X -de 200...240 V trifaze; LXM15LD10N4 -de 230 V trifaze; LXM15LD10N4 -de 480 V trifaze; LXM15LD21M3 -de 230 V trifaze; LXM15LD17N4 -de 230 V trifaze; LXM05AD22N4 -de 380...480 V trifaze; LXM05BD22N4 -de 380...480 V trifaze; LXM05CD22N4 -de 380...480 |
| Şaft Ucu | Kilitli |
| IP Koruma Derecesi | IP50 standart |
| Hız Geri Besleme Çözünürlüğü | 131072 nokta/dönüş |
| Frenleme | Olmadan |
| Montaj Desteği | Uluslararası standart flanş |
| Elektrikli Bağlantı | Döndürülebilir sağa açılı konnektörler |
Tamamlayıcı40
| Seri Uyumluluğu | Lexium 05; Lexium 32; Lexium 15 |
|---|---|
| Besleme Gerilimi Maks | 480 V |
| Fazların Ağ Sayısı | Trifaze |
| Sürekli Durma Akımı | 3,5 A |
| Maksimum Sürekli Güç | 1,6 W |
| Maksimum Akım Irms | 12 A için LXM15LD21M3; 12 A için LXM15LD10N4; 12 A için LXM15LD17N4; 12 A için LXM05AD17M3X; 12 A için LXM05AD22N4; 12 A için LXM05BD17M3X; 12 A için LXM05BD22N4; 12 A için LXM05CD17M3X; 12 A için LXM05CD22N4; 12 A için LXM32.D18N4 |
| Maksimum Kalıcı Akım | 12 A |
| Anahtarlama Frekansı | 8 kHz |
| İkinci Şaft | Ikinci şaft ucu olmadan |
| Şaft Çapı | 19 mm |
| Şaft Uzunluğu | 40 mm |
| Anahtar Genişliği | 30 mm |
| Geri Besleme Tipi | Tek dönüşlü SinCos Hiperface |
| Motor Flanş Boyutu | 100 mm |
| Motor Yığını Sayısı | 1 |
| Tork Sabiti | 0,89 N.m/A -de 120 °C |
| Geri Emf Sabiti | 60 V/krpm -de 120 °C |
| Motor Kutuplarının Sayısı | 4,0 |
| Rotor Ataleti | 1,4 kg.cm² |
| Stator Direnci | 3,8 Ohm -de 20 °C |
| Stator Endüktansı | 9,5 mH -de 20 °C |
| Stator Elektrik Süresi Sabiti | 4,63 ms -de 20 °C |
| Maksimum Radyal Güç Fr | 530 N -de 5000 rpm; 570 N -de 4000 rpm; 630 N -de 3000 rpm; 720 N -de 2000 rpm; 900 N -de 1000 rpm |
| Maksimum Eksenel Güç Fa | 0,2 x Fr |
| Soğutmanın Tipi | Doğal konveksiyon |
| Uzunluk | 168,5 mm |
| Ortalama Bilezik Çapı | 95 mm |
| Ortalama Bilezik Derinliği | 3,5 mm |
| Montaj Deliklerinin Sayısı | 4 |
| Montaj Delik Çapı | 9 mm |
| Montaj Deliklerinin Dairesel Çapı | 115 mm |
| Ürün Ağırlığı | 4,2 kg |
| Boyutlandırma Referansı | BSH1001P |
| Fazların Ağ Sayısı | 3 |
| Dogruluk Hatasi (açisal) | 1,4 ° |
| Sıcaklık Bakır Sıcak | 120 °C |
| Sıcaklık Mıknatıs Sıcak | 100 °C |
| Sıcaklık Mıknatıs Rt | 20 °C |
| Çıkış Akımı 3s Tepe | 12,0 A |
| Atalet | 0,0 kg.cm² of brake; 1,4 kg.cm² of motor |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 19,2 cm |
| Package 1 Width | 22,0 cm |
| Package 1 Length | 40,0 cm |
| Paket Ağırlığı (Lbs) | 5,255 kg |
| Unit Type Of Package 2 | P06 |
| Number Of Units İn Package 2 | 6 |
| Package 2 Height | 77,0 cm |
| Package 2 Width | 80,0 cm |
| Package 2 Length | 60,0 cm |
| Package 2 Weight | 40,03 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
