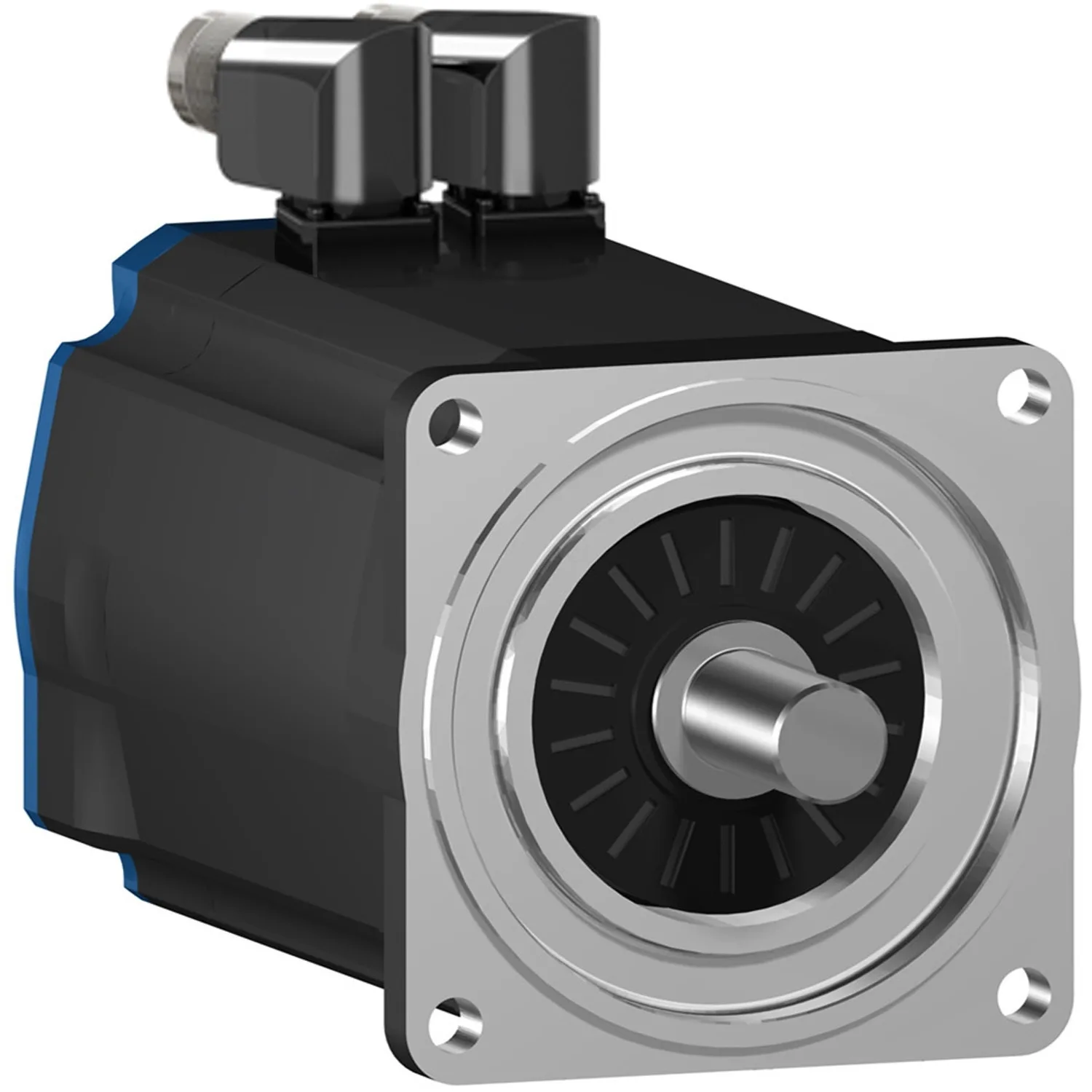

BSH1003P11A2A - BSH Servo Motor
Schneider BSH1003P11A2A, BSH Servo Motor. Kategori: Lexium 32 Servo Sürücüler ve Motor Sürücüsü. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:BSH1003P11A2A
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:2.216,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Grubu
- BSH
- Ürün Ya Da Bileşen Tipi
- Servo motor
- Maksimum Mekanik Hız
- 6000 rpm
- Şaft Ucu
- Kilitli
Ürün Açıklaması
- Single dönüşlü (131072 nokta/dönüş) SinCos Hiperface® yüksek çözünürlüklü mutlak enkoder ile donatılmıştır ve ±1,3 ark dakikasından daha düşük hassasiyette açısal mil konumu verir
- BSH servo motor, düşük rotor ataleti sayesinde hassasiyet ve yüksek dinamik performans gereksinimlerini karşılar
- Kompakttır ve yüksek güç yoğunluğu sunar
- Senkron servo motor besleme voltajı 480V, sürekli stop akımı 6.6A ve maksimum sürekli güç 3.14W
- Şaft ebatları 19mm (çap) x 40mm (uzunluk)
- Elektrik bağlantısı için dönebilen sağ açılı konnektörlerle donatılmıştır
- IP50 dereceli bir üründür
- Ebatları 240.5mm (uzunluk) x 100mm (genişlik), merkezleme bilezik ebatları 3.5mm (derinlik) x 95mm (çap) montajlama delik daire çapı 115mm
- 7.4kg ağırlığındadır
- Bu ürün Lexium 32, Lexium 05 ve Lexium 15 servo sürücüler ile uyumludur
- Doğal konveksiyonlu soğutma sistemi ile uluslararası Standart 100mm flanş montajını destekler
- 3 fazlı stator ve neodimiyum demir boron (NdFeB) mıknatıslı BSH servo motor
- RAL 9005 opak siyah boya koruyucu kaplamalı kasa
- 4 noktalı eksenel montaj flanşı
- Kablolar ve konnektörler ayrıca sipariş edilmelidir.
Başlıca Özellikler
- Üstün performans ve kompakt tasarım
- Basitleştirilmiş mühendislik, kurulum ve devreye alma
- Entegre güvenlik fonksiyonu
- Basitlik
- Uluslararası standart 100 mm flanş montaj desteği
Teknik Özellikler
Ana15
| Ürün Grubu | BSH |
|---|---|
| Ürün Ya Da Bileşen Tipi | Servo motor |
| Maksimum Mekanik Hız | 6000 rpm |
| Sürekli Durma Torku | 8 N.m için LXM32.D30N4 -de 10 A, 400 V, trifaze; 8 N.m için LXM32.D30N4 -de 10 A, 480 V, trifaze; 7,8 N.m için LXM05CD28M2, 200...240 V, monofaze; 7,8 N.m için LXM05AD28M2, 200...240 V, monofaze; 7,8 N.m için LXM05BD28M2, 200...240 V, monofaze; 7,8 N.m için LXM05BD34N4, 380...480 V, trifaze; 7,8 N.m için LXM05BD42M3X, 200...240 V, trifaze; 7,8 N.m için LXM05CD34N4, 380...480 V, trifaze; 7,8 N.m iç |
| Tepe Durma Torku | 28,3 N.m için LXM32.D30N4 -de 10 A, 400 V, trifaze; 28,3 N.m için LXM32.D30N4 -de 10 A, 480 V, trifaze; 19,69 N.m için LXM05AD28M2, 200...240 V, monofaze; 19,69 N.m için LXM05BD28M2, 200...240 V, monofaze; 19,69 N.m için LXM05CD28M2, 200...240 V, monofaze; 15,5 N.m için LXM15LD21M3, 230 V, trifaze; 12,5 N.m için LXM15LD17N4, 230 V, trifaze; 12,5 N.m için LXM15LD17N4, 400 V, trifaze; 12,5 N.m için |
| Nominal Çıkış Gücü | 2000 W için LXM32.D30N4 -de 10 A, 400 V, trifaze; 2600 W için LXM32.D30N4 -de 10 A, 480 V, trifaze; 1100 W için LXM05AD28M2, 200...240 V, monofaze; 1100 W için LXM05BD28M2, 200...240 V, monofaze; 1100 W için LXM05CD28M2, 200...240 V, monofaze; 1100 W için LXM05AD42M3X, 200...240 V, trifaze; 1100 W için LXM05BD42M3X, 200...240 V, trifaze; 1100 W için LXM05CD42M3X, 200...240 V, trifaze; 1300 W için |
| Nominal Tork | 6,3 N.m için LXM32.D30N4 -de 10 A, 400 V, trifaze; 6,3 N.m için LXM32.D30N4 -de 10 A, 480 V, trifaze; 3,7 N.m için LXM15LD17N4, 480 V, trifaze; 6,73 N.m için LXM05AD28M2, 200...240 V, monofaze; 6,73 N.m için LXM05BD28M2, 200...240 V, monofaze; 6,73 N.m için LXM05CD28M2, 200...240 V, monofaze; 4,6 N.m için LXM15MD28N4, 480 V, trifaze; 4,6 N.m için LXM15MD40N4, 480 V, trifaze; 4,7 N.m için LXM15LD17 |
| Nominal Hız | 3000 rpm için LXM32.D30N4 -de 10 A, 400 V, trifaze; 4000 rpm için LXM32.D30N4 -de 10 A, 480 V, trifaze; 4500 rpm için LXM15LD17N4, 400 V, trifaze; 6000 rpm için LXM15LD17N4, 480 V, trifaze; 1500 rpm için LXM05AD28M2, 200...240 V, monofaze; 1500 rpm için LXM05BD28M2, 200...240 V, monofaze; 1500 rpm için LXM05CD28M2, 200...240 V, monofaze; 1500 rpm için LXM05AD42M3X, 200...240 V, trifaze; 1500 rpm i |
| Ürün Uyumluluğu | LXM05AD28M2 -de 200...240 V monofaze; LXM05BD28M2 -de 200...240 V monofaze; LXM05CD28M2 -de 200...240 V monofaze; LXM15LD21M3 -de 230 V trifaze; LXM05AD42M3X -de 200...240 V trifaze; LXM05BD42M3X -de 200...240 V trifaze; LXM05CD42M3X -de 200...240 V trifaze; LXM15LD17N4 -de 230 V trifaze; LXM15LD17N4 -de 400 V trifaze; LXM15LD17N4 -de 480 V trifaze; LXM15LD28M3 -de 230 V trifaze; LXM05AD34N4 -de 3 |
| Şaft Ucu | Kilitli |
| IP Koruma Derecesi | IP50 standart |
| Hız Geri Besleme Çözünürlüğü | 131072 nokta/dönüş |
| Frenleme | Olmadan |
| Montaj Desteği | Uluslararası standart flanş |
| Elektrikli Bağlantı | Döndürülebilir sağa açılı konnektörler |
Tamamlayıcı40
| Seri Uyumluluğu | Lexium 32; Lexium 15; Lexium 05 |
|---|---|
| Besleme Gerilimi Maks | 480 V |
| Fazların Ağ Sayısı | Trifaze |
| Sürekli Durma Akımı | 6,6 A |
| Maksimum Sürekli Güç | 3,14 W |
| Maksimum Akım Irms | 28,3 A için LXM15LD21M3; 28,3 A için LXM15LD28M3; 28,3 A için LXM15LD17N4; 28,3 A için LXM15MD28N4; 28,3 A için LXM15MD40N4; 28,3 A için LXM05AD28M2; 28,3 A için LXM05AD42M3X; 28,3 A için LXM05AD34N4; 28,3 A için LXM05BD28M2; 28,3 A için LXM05BD42M3X; 28,3 A için LXM05BD34N4; 28,3 A için LXM05CD28M2; 28,3 A için LXM05CD42M3X; 28,3 A için LXM05CD34N4; 28,3 A için LXM32.D30N4 |
| Maksimum Kalıcı Akım | 28,3 A |
| Anahtarlama Frekansı | 8 kHz |
| İkinci Şaft | Ikinci şaft ucu olmadan |
| Şaft Çapı | 19 mm |
| Şaft Uzunluğu | 40 mm |
| Anahtar Genişliği | 30 mm |
| Geri Besleme Tipi | Tek dönüşlü SinCos Hiperface |
| Motor Flanş Boyutu | 100 mm |
| Motor Yığını Sayısı | 3 |
| Tork Sabiti | 1,22 N.m/A -de 120 °C |
| Geri Emf Sabiti | 77 V/krpm -de 120 °C |
| Motor Kutuplarının Sayısı | 4,0 |
| Rotor Ataleti | 3,22 kg.cm² |
| Stator Direnci | 1,43 Ohm -de 20 °C |
| Stator Endüktansı | 4,7 mH -de 20 °C |
| Stator Elektrik Süresi Sabiti | 6,15 ms -de 20 °C |
| Maksimum Radyal Güç Fr | 1050 N -de 1000 rpm; 660 N -de 4000 rpm; 730 N -de 3000 rpm; 830 N -de 2000 rpm |
| Maksimum Eksenel Güç Fa | 0,2 x Fr |
| Soğutmanın Tipi | Doğal konveksiyon |
| Uzunluk | 240,5 mm |
| Ortalama Bilezik Çapı | 95 mm |
| Ortalama Bilezik Derinliği | 3,5 mm |
| Montaj Deliklerinin Sayısı | 4 |
| Montaj Delik Çapı | 9 mm |
| Montaj Deliklerinin Dairesel Çapı | 115 mm |
| Ürün Ağırlığı | 7,4 kg |
| Boyutlandırma Referansı | BSH1003P |
| Fazların Ağ Sayısı | 3 |
| Dogruluk Hatasi (açisal) | 1,4 ° |
| Sıcaklık Bakır Sıcak | 120 °C |
| Sıcaklık Mıknatıs Sıcak | 100 °C |
| Sıcaklık Mıknatıs Rt | 20 °C |
| Çıkış Akımı 3s Tepe | 28,3 A |
| Atalet | 0,0 kg.cm² of brake; 3,22 kg.cm² of motor |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 18,2 cm |
| Package 1 Width | 21,0 cm |
| Package 1 Length | 47,0 cm |
| Paket Ağırlığı (Lbs) | 8,508 kg |
| Unit Type Of Package 2 | P06 |
| Number Of Units İn Package 2 | 6 |
| Package 2 Height | 77,0 cm |
| Package 2 Width | 80,0 cm |
| Package 2 Length | 60,0 cm |
| Package 2 Weight | 59,548 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
