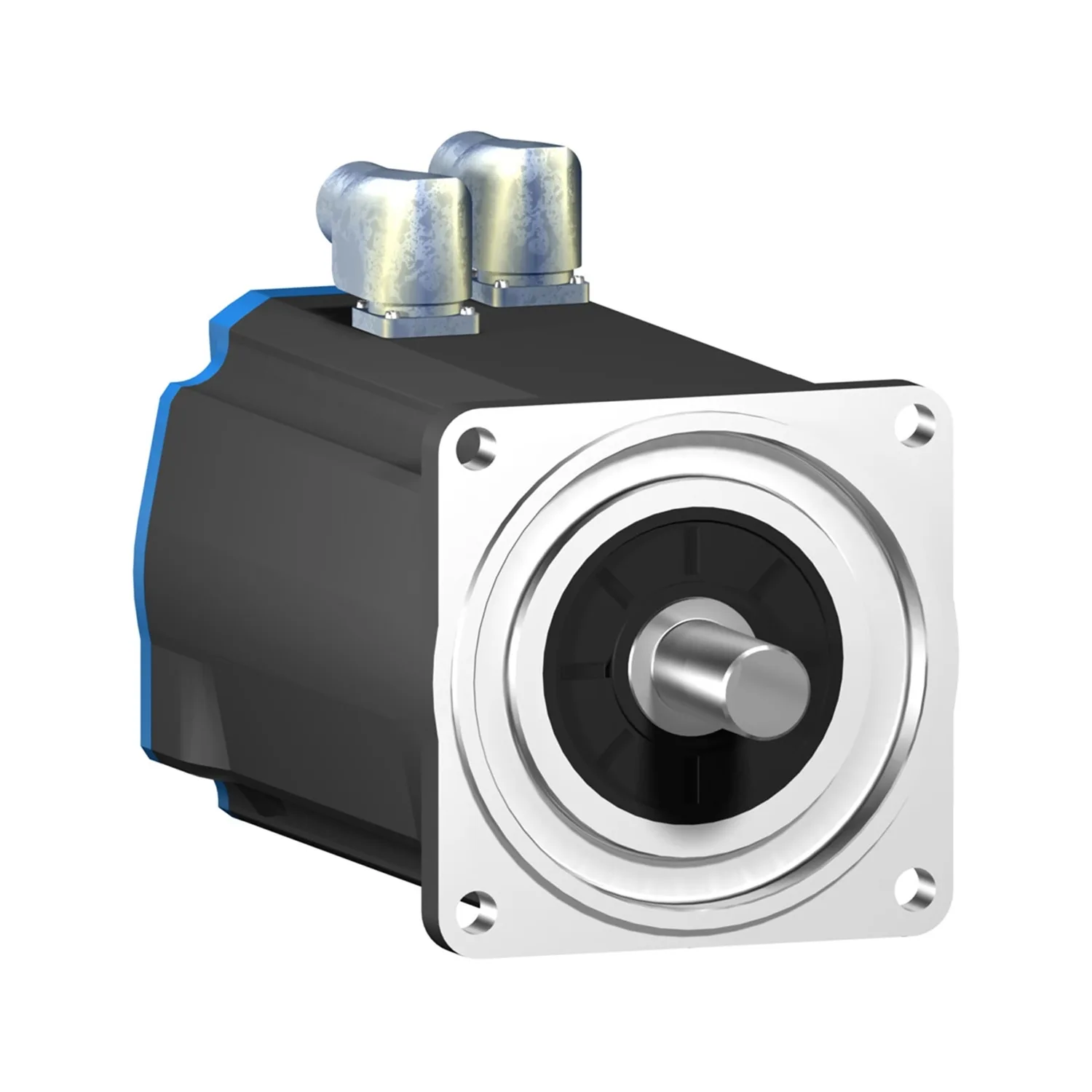

BSH1402P11A2A - BSH Servo Motor
Schneider BSH1402P11A2A, BSH Servo Motor. Kategori: Alçak Gerilim Ürünleri. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:BSH1402P11A2A
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:3.300,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Device Short Name
- BSH
- Product Or Component Type
- Servo motor
- Maximum Mechanical Speed
- 4000 rpm
- Shaft End
- Untapped
Ürün Açıklaması
Lexium 32 servo sürücü serisinden BSH servomotor. Üç fazlı AC servomotorlardan oluşan bu BSH serisi, dinamik uygulamalar için yüksek ivmelenme kabiliyeti sağlayan düşük bir rotor atalet momentine sahiptir. Sargı teknolojisi sayesinde kompakt tasarımda daha yüksek güç yoğunluğu elde edilir. Bu servo, 19,5 Nm nominal durence torkuna sahiptir ve 60,1 Nm pik torka ulaşır. Besleme gerilimine bağlı olarak nominal hızı 3600 dev/dak değerine kadardır. Gerilime bağlı olarak 3660 W'a kadar nominal güç elde edilir. Dahili enkoder, SinCos Hiperface olarak 128 periyot/devir (128x1024) özellikli Singleturn şeklinde tasarlanmıştır. Elektrik bağlantısı, 90° açılı ve döndürülebilir 2x M23 konnektörler üzerinden yapılır. Montaj için motor flanşı 140 mm'dir. Tahrik milinin çapı 24 mm'dir. Mil ucu kamalı olup IP54 koruma sınıfına uygundur. Motor gövdesi IP65 koruma sınıfına uygundur. Tutma freni bulunmamaktadır. Senkron motorun çalıştırılması için Lexium serisi LXM32 servo amplifikatörleri önerilir. Sürdürülebilirlik hedeflerinizi desteklemek amacıyla malzeme içerikleri, çevresel etki ve döngüsel ekonomi hakkında ayrıntılı bilgiler sağlanmaktadır.
Başlıca Özellikler
- Kompakt tasarıma sahip olağanüstü performans için düşük atalet momentine sahip üç fazlı AC servomotor
- Basitleştirilmiş mühendislik, kurulum ve devreye alma
- 3600 dev/dak'ya kadar yüksek hız - 19,5 Nm değerinde dikkate değer nominal durence torku
- 128 p/d değerli Singleturn entegre enkoder
- Uluslararası standartlara göre sabitleme için 140 mm flanş boyutu
Teknik Özellikler
| Device Short Name | BSH |
|---|---|
| Product Or Component Type | Servo motor |
| Maximum Mechanical Speed | 4000 rpm |
| Continuous Stall Torque | 19.5 N.m for LXM15MD40N4, 400 V, three phase; 19.5 N.m for LXM15MD40N4, 480 V, three phase; 14.9 N.m for LXM15LD28M3, 230 V, three phase; 14.9 N.m for LXM15MD28N4, 230 V, three phase; 14.9 N.m for LXM15MD28N4, 400 V, three phase; 14.9 N.m for LXM15MD28N4, 480 V, three phase; 19.5 N.m for LXM15MD40N4, 230 V, three phase; 19.5 N.m for LXM15MD56N4, 230 V, three phase; 19.5 N.m for LXM15MD56N4, 400 V, |
| Peak Stall Torque | 28.71 N.m for LXM15LD28M3, 230 V, three phase; 28.71 N.m for LXM15MD28N4, 230 V, three phase; 28.71 N.m for LXM15MD28N4, 400 V, three phase; 28.71 N.m for LXM15MD28N4, 480 V, three phase; 39.3 N.m for LXM15MD40N4, 230 V, three phase; 39.3 N.m for LXM15MD40N4, 400 V, three phase; 39.3 N.m for LXM15MD40N4, 480 V, three phase; 47.5 N.m for LXM15MD56N4, 230 V, three phase; 47.5 N.m for LXM15MD56N4, 40 |
| Nominal Output Power | 2350 W for LXM05AD42M3X, 200...240 V, three phase; 2350 W for LXM05BD42M3X, 200...240 V, three phase; 2350 W for LXM05CD42M3X, 200...240 V, three phase; 2350 W for LXM15LD28M3, 230 V, three phase; 2350 W for LXM15MD28N4, 230 V, three phase; 2350 W for LXM15MD40N4, 230 V, three phase; 2350 W for LXM15MD56N4, 230 V, three phase; 3350 W for LXM15MD28N4, 480 V, three phase; 3350 W for LXM15MD40N4, 480 |
| Nominal Torque | 8 N.m for LXM15MD40N4, 480 V, three phase; 10.8 N.m for LXM05AD57N4, 380...480 V, three phase; 10.8 N.m for LXM05BD57N4, 380...480 V, three phase; 10.8 N.m for LXM05CD57N4, 380...480 V, three phase; 10.8 N.m for LXM15MD28N4, 400 V, three phase; 10.8 N.m for LXM15MD40N4, 400 V, three phase; 10.8 N.m for LXM15MD56N4, 400 V, three phase; 10.8 N.m for LXM15MD56N4, 480 V, three phase; 15 N.m for LXM05A |
| Nominal Speed | 1500 rpm for LXM05AD42M3X, 200...240 V, three phase; 1500 rpm for LXM05BD42M3X, 200...240 V, three phase; 1500 rpm for LXM05CD42M3X, 200...240 V, three phase; 1500 rpm for LXM15MD28N4, 230 V, three phase; 1500 rpm for LXM15MD40N4, 230 V, three phase; 3000 rpm for LXM05AD57N4, 380...480 V, three phase; 3000 rpm for LXM05BD57N4, 380...480 V, three phase; 3000 rpm for LXM05CD57N4, 380...480 V, three |
| Product Compatibility | LXM05AD42M3X at 200...240 V three phase; LXM05BD42M3X at 200...240 V three phase; LXM05CD42M3X at 200...240 V three phase; LXM15LD28M3 at 230 V three phase; LXM15MD28N4 at 400 V three phase; LXM15MD28N4 at 480 V three phase; LXM15MD40N4 at 400 V three phase; LXM15MD40N4 at 480 V three phase; LXM05AD57N4 at 380...480 V three phase; LXM05BD57N4 at 380...480 V three phase; LXM05CD57N4 at 380...480 V |
| Shaft End | Untapped |
| IP Degree Of Protection | IP50 standard |
| Speed Feedback Resolution | 131072 points/turn |
| Holding Brake | Without |
| Mounting Support | International standard flange |
| Electrical Connection | Rotatable right-angled connectors |
| Range Compatibility | Lexium 05; Lexium 15 |
| Supply Voltage Max | 480 V |
| Network Number Of Phases | Three phase |
| Continuous Stall Current | 13.2 A |
| Maximum Continuous Power | 4.2 W |
| Maximum Current Irms | 44.1 A for LXM15LD28M3; 44.1 A for LXM15MD28N4; 44.1 A for LXM15MD40N4; 44.1 A for LXM15MD56N4; 44.1 A for LXM05AD42M3X; 44.1 A for LXM05AD57N4; 44.1 A for LXM05BD42M3X; 44.1 A for LXM05BD57N4; 44.1 A for LXM05CD42M3X; 44.1 A for LXM05CD57N4; 72 A for LXM32.D72N4 |
| Maximum Permanent Current | 44.1 A |
| Switching Frequency | 4 kHz |
| Second Shaft | Without second shaft end |
| Shaft Diameter | 24 mm |
| Shaft Length | 50 mm |
| Feedback Type | Single turn SinCos Hiperface |
| Motor Flange Size | 140 mm |
| Number Of Motor Stacks | 2 |
| Torque Constant | 1.47 N.m/A at 120 °C |
| Back Emf Constant | 101 V/krpm at 120 °C |
| Number Of Motor Poles | 10 |
| Rotor İnertia | 12.68 kg.cm² |
| Stator Resistance | 0.6 Ohm at 20 °C |
| Stator İnductance | 7.4 mH at 20 °C |
| Stator Electrical Time Constant | 12.33 ms at 20 °C |
| Maximum Radial Force Fr | 1680 N at 3000 rpm; 1930 N at 2000 rpm; 2430 N at 1000 rpm |
| Maximum Axial Force Fa | 0.2 x Fr |
| Type Of Cooling | Natural convection |
| Length | 272.5 mm |
| Centring Collar Diameter | 130 mm |
| Centring Collar Depth | 3.5 mm |
| Number Of Mounting Holes | 4 |
| Mounting Holes Diameter | 11 mm |
| Circle Diameter Of The Mounting Holes | 165 mm |
| Net Weight | 16.6 kg |
| Sizing Reference | BSH1402P |
| Accuracy Error [angular] | 1.4 ° |
| Temperature Copper Hot | 120 °C |
| Temperature Magnet Hot | 100 °C |
| Temperature Magnet Rt | 20 °C |
| Unit Type Of Package 1 | PCE |
| Number Of Units İn Package 1 | 1 |
| Package 1 Height | 27.000 cm |
| Package 1 Width | 27.000 cm |
| Package 1 Length | 48.200 cm |
| Package 1 Weight | 17.3 kg |
| Unit Type Of Package 2 | P06 |
| Number Of Units İn Package 2 | 6 |
| Package 2 Height | 75.000 cm |
| Package 2 Width | 80.000 cm |
| Package 2 Length | 60.000 cm |
| Package 2 Weight | 77.000 kg |
| Warranty (in Months) | 18 |
