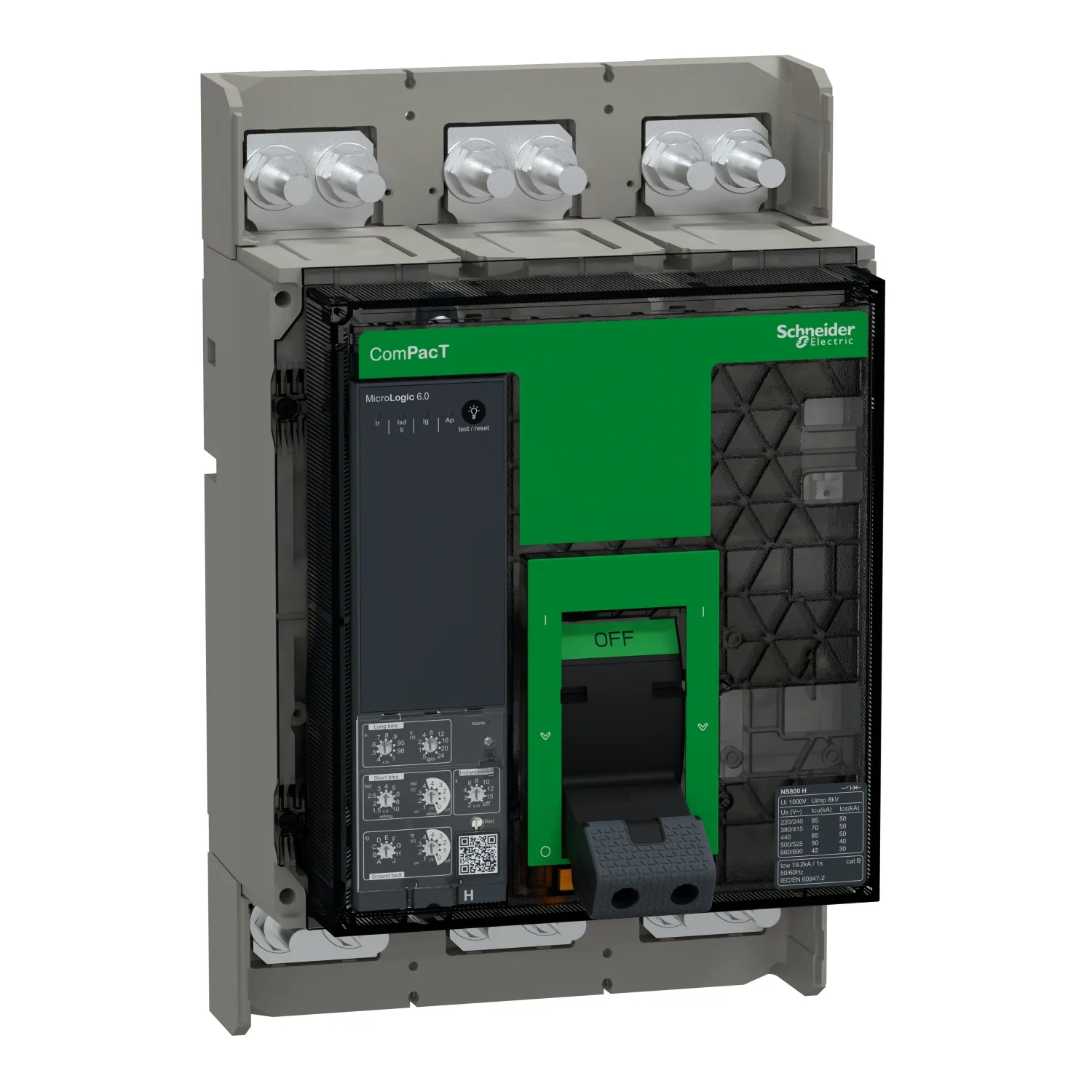

C080H360FM - NS800H 70kA 3P 800A FXD Man. 6.0
Schneider C080H360FM, NS800H 70kA 3P 800A FXD Man. 6.0. Kategori: ComPacT NS Yeni Nesil. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:C080H360FM
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:3.111,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- ComPacT yeni nesil
- Ürün Adı
- ComPacT NS new generation
- Ürün Serisi
- ComPacT NS630b...1600 yeni nesil
- Ürün Ya Da Bileşen Tipi
- Devre kesici
Ürün Açıklaması
Bu devre kesici, yeni nesil ComPacT NS630bN ila NS3200 serisinin bir parçasıdır. ComPacT NS yeni nesil aynı performansları koruyor ve yardımcıların görünürlüğü için yeni şeffaf ön kapak ve ergonomik dokunuşlu ve isteğe bağlı LED trip durumlu yeni bir geçiş anahtarıyla geliyor. ZigBee haberleşme protokolüne yeni kablosuz yardımcı kontak OF/SD'nin opsiyonel olarak eklenmesi mümkündür. ComPacT NS800H, alanı ve kesme kapasitesini optimize etmek için tasarlanmış, komple 3 kutuplu bir devre kesicidir. Elle çalıştırılan sabit bir devre kesicidir. Her türlü standart ve özel uygulamalar için en uygun seçimdir. Kesme kapasitesi (Icu) 415VAC 50/60Hz'de 70kA rms'dir. Çalışma voltajı 690VAC 50/60Hz’dir. Sigorta, ON, OFF veya "basmalı" butonları ile manuel olarak çalıştırılabilir. Bu ürün, 800A değerine sahip elektronik bir MicroLogic 6.0 kontrol ünitesine sahiptir. MicroLogic 6.0 kontrol ünitesi ayarlanabilir uzun süreli, kısa süreli, anlık ve topraklama hatası korumaları sağlar (ANSI kodları 49/51/50/51N). Bu ürün çeşitli opsiyonel fonksiyon ve aksesuarlarla birlikte gelir. Ölçüleri 327mm (Yükseklik) x 210mm (Genişlik) x 147mm'dir (Derinlik). IEC 60947-1 ve IEC60947-2 uluslararası standartlarına uygundur. ComPacT NS yeni nesil, Schneider Electric EcoStruxure Power mimarisinin bir parçasıdır. Yeni nesil ComPacT NS, yeşil ambalaj ve yeşil iş birlikleriyle daha sürdürülebilir.
Başlıca Özellikler
- ComPacT NS, dahili güç ve enerji ölçümü için bir dizi devre kesicidir
- Çözüm 630 A'dan 3200 A'ya kadar olan değerleri kapsar
- MicroLogic elektronik kontrol ünitesi elektriksel ölçüm ve analiz işlevleri sağlar
- ComPacT NS, sahada monte edilebilen optimize edilmiş bir yardımcı ekipman ve aksesuar yelpazesi sunar
- Herhangi bir pozisyonda, bir panoda veya duvara monte edilmiş şekilde esnek kurulum
Teknik Özellikler
Ana19
| Seri | ComPacT yeni nesil |
|---|---|
| Ürün Adı | ComPacT NS new generation |
| Ürün Serisi | ComPacT NS630b...1600 yeni nesil |
| Ürün Ya Da Bileşen Tipi | Devre kesici |
| Cihaz Uygulaması | Dağıtım |
| Number Of Poles | 3P |
| Korumalı Kutup Açıklaması | 3d |
| [In] Nominal Akım | 800 A -de 50 °C |
| [Ue] Nominal Çalışma Voltajı | 690 V AC 50/60 Hz |
| Şebeke Tipi | AC |
| Şebeke Frekansı | 50/60 Hz |
| Yalıtıma Uygunluk | Evet 'e uygunEN/IEC 60947-2 |
| Kullanım Kategorisi | Kategori B |
| Kesme Kapasitesi | 85 kA Icu -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2; 70 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2; 65 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2; 50 kA Icu -de 500/525 V AC 50/60 Hz 'e uygunIEC 60947-2; 42 kA Icu -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| Açma Birimi Adı | MicroLogic 6.0 |
| Açma Birimi Teknolojisi | Elektronik |
| Açma Birimi Koruma Fonksiyonları | LSIG |
| Kontrol Tipi | Manuel işletimli |
| Montaj Tipi | Sabit |
Tamamlayıcı36
| [Ui] Nominal Yalıtım Voltajı | 800 V AC 50/60 Hz 'e uygunIEC 60947-2 |
|---|---|
| [Uimp] Nominal Darbe Dayanım Voltajı | 8 kV 'e uygunIEC 60947-2 |
| [Ics] Nominal Hizmet Kesme Kapasitesi | 50 kA -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2; 50 kA -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2; 50 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2; 40 kA -de 500/525 V AC 50/60 Hz 'e uygunIEC 60947-2; 30 kA -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Icw] Nominal Kısa Süreli Dayanma Akımı | 19,2 kA 1 sn 'e uygunIEC 60947-2 |
| Mekanik Dayanıklılık | 10000 cycles |
| Elektrik Dayanıklılığı | 2000 cycles -de 690 V In; 4000 cycles -de 690 V In/2; 5000 cycles -de 440 V In; 6000 cycles -de 440 V In/2 |
| Güç Kayıpları | 15 W |
| Montaj Desteği | Arka plaka |
| Üst Bağlantı | Ön |
| Aşağı Bağlantı | Ön |
| Bağlantı Aralığı | 70 mm |
| Koruma Tipi | L : for aşırı yük koruma (uzun süreli); S : for kısa süreli kısa devre koruması; I : for anlık kısa devre koruması; G : for toprak hatası koruması |
| Açma Birimi Derecesi | 800 A -de 50 °C |
| Long-time Pick-up Adjustment Type Ir (thermal Protection) | Ayarlanabilir 9 ayar |
| [Ir] Long-time Protection Pick-up Adjustment Range | 0,4...1 x In |
| Long-time Protection Delay Adjustment Type Tr | Ayarlanabilir 9 ayar |
| [tr] Uzun Süreli Gecikme Ayari | 12,5…600 s -de 1,5 x Ir; 0,5…24 s -de 6 x Ir; 0,7…16,6 s -de 7,2 x Ir |
| Termik Bellek | 20 mn |
| Short-time Protection Pick-up Adjustment Type Isd | Ayarlanabilir 9 ayar |
| [Isd] Short-time Protection Pick-up Adjustment Range | 1.5...10 x Ir |
| Short-time Protection Delay Adjustment Type Tsd | Ayarlanabilir |
| [tsd] Kısa Süreli Gecikme Ayarı Aralığı | 0,1…0,4 s I²t=on; 0…0,4 s I²t=off |
| Instantaneous Protection Pick-up Adjustment Type Ii | Ayarlanabilir |
| [Ii] İnstantaneous Protection Pick-up Adjustment Range | Kapalı; 2...15 x In |
| Ground-fault Protection Pick-up Adjustment Type Ig | Ayarlanabilir 9 ayar |
| [Ig] Toprak Hatası Açma Ayar Aralığı | 0,3...1 x In için In <= 400 A; 0,2...1 x In için 400 A < In < 1250 A; 500...1200 A için In >= 1250 A |
| Ground-fault Protection Time Delay Adjustment Type Tg | Ayarlanabilir |
| [tg] Topraklama Hatası Gecikme Ayar Aralığı | 0,1…0,4 s I²t=on; 0…0,4 s I²t=off |
| Toprak Kaçağı Koruması | Yok |
| Alan Seçimli Kilitleme ZSI | Olmadan |
| Yardımcı Kontak Düzenleme | 1 NO/NC |
| Yerel Sinyalleme | 4 LED (kırmızı) for hata göstergesi; 1 LED (sarı) for aşırı yük |
| Width (W) | 210 mm |
| Height (H) | 327 mm |
| Depth (D) | 147 mm |
| Ürün Ağırlığı | 14 kg |
Ortam11
| Standartlar | EN/IEC 60947-2 |
|---|---|
| Ürün Sertifikaları | IECEE CB Şeması |
| Aşırı Gerilim Kategorisi | III |
| Elektrik Çarpmasına Karşı Koruma Sınıfı | Sınıf II üzerinde ön yüz |
| Kirletme Derecesi | 3 'e uygunIEC 60947 |
| IP Koruma Derecesi | IP40 conforming to IEC 60529 |
| IK Koruma Derecesi | IK07 conforming to EN 50102 |
| Nominal Çalışma Ortam Sıcaklığı | -25…70 °C |
| Depolama Ortam Koşulları | -50…85 °C |
| Bağıl Nem | 0…95 % |
| Çalışma Yüksekliği | 0...2000 m değer kaybı olmadan; 2000 m...5000 m değer kaybı ile |
Paketleme üniteleri6
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 23,0 cm |
| Package 1 Width | 37,0 cm |
| Package 1 Length | 39,5 cm |
| Paket Ağırlığı (Lbs) | 11,816 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
