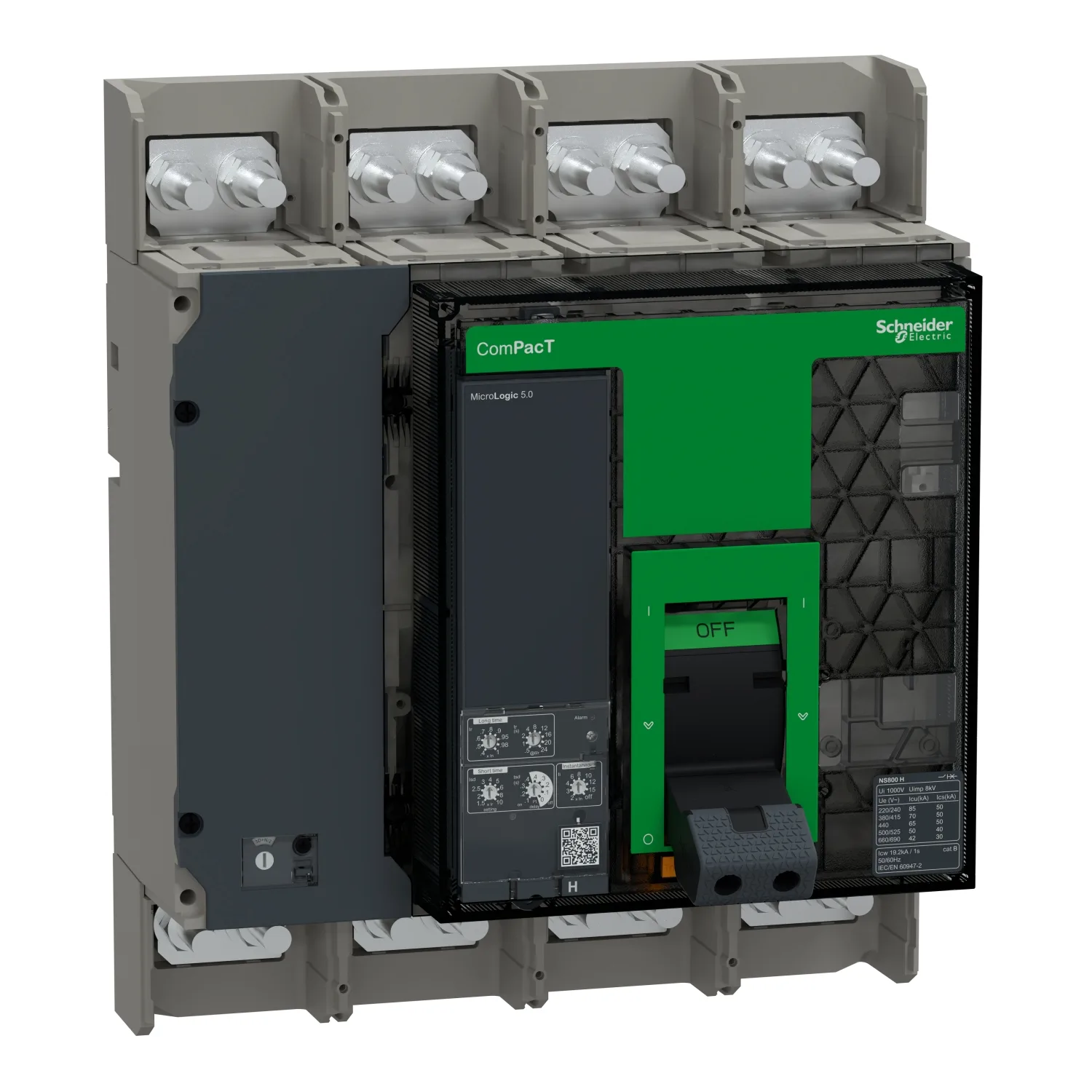

Name: C080H450FM - NS800H 70kA 4P 800A FXD Man. 5.0
Brand: Schneider
SKU: C080H450FM
Price: 3702.00 EUR
Availability: BackOrder

Schneider C080H450FM, NS800H 70kA 4P 800A FXD Man. 5.0. Kategori: ComPacT NS Yeni Nesil. Fiyat ve teslim süresi için teklif isteyin.

Öne Çıkan Özellikler

Seri: ComPacT yeni nesil
Ürün Adı: ComPacT NS new generation
Ürün Serisi: ComPacT NS630b...1600 yeni nesil
Ürün Ya Da Bileşen Tipi: Devre kesici

← Kataloğa Geri Dön

Ürün Açıklaması

Bu devre kesici, yeni nesil ComPacT NS630bN ila NS3200 serisinin bir parçasıdır. ComPacT NS yeni nesil aynı performansları koruyor ve yardımcıların görünürlüğü için yeni şeffaf ön kapak ve ergonomik dokunuşlu ve isteğe bağlı LED trip durumlu yeni bir anahtarla geliyor. ZigBee haberleşme protokolüne yeni kablosuz yardımcı kontak OF/SD'nin opsiyonel olarak eklenmesi mümkündür. ComPacT NS800H, alanı ve kesme kapasitesini optimize etmek için tasarlanmış, komple 4 kutuplu bir devre kesicidir. Elle çalıştırılan sabit bir devre kesicidir. Her türlü standart ve özel uygulamalar için en uygun seçimdir. Kesme kapasitesi (Icu) 415VAC 50/60Hz'de 70kA rms'dir. Çalışma voltajı 690VAC 50/60Hz’dir. Sigorta, ON, OFF veya "basmalı" butonları ile manuel olarak çalıştırılabilir. Bu ürün, 800A değerine sahip elektronik bir MicroLogic 5.0 kontrol ünitesine sahiptir. MicroLogic 5.0 kontrol ünitesi ayarlanabilir uzun süreli, kısa süreli ve anlık korumalar sağlar (ANSI kodları 49/51/50). Bu ürün çeşitli opsiyonel fonksiyon ve aksesuarlarla birlikte gelir. Ölçüleri 327mm (Yükseklik) x 280mm (Genişlik) x 147mm'dir (Derinlik). IEC 60947-1 ve IEC60947-2 uluslararası standartlarına uygundur. ComPacT NS yeni nesil, Schneider Electric EcoStruxure Power mimarisinin bir parçasıdır. Yeni nesil ComPacT NS, yeşil ambalaj ve yeşil iş birlikleriyle daha sürdürülebilir.

Başlıca Özellikler

ComPacT NS, dahili güç ve enerji ölçümü için bir dizi devre kesicidir
Çözüm 630 A'dan 3200 A'ya kadar olan değerleri kapsar
MicroLogic elektronik kontrol ünitesi elektriksel ölçüm ve analiz işlevleri sağlar
ComPacT NS, sahada monte edilebilen optimize edilmiş bir yardımcı ekipman ve aksesuar yelpazesi sunar
Herhangi bir pozisyonda, bir panoda veya duvara monte edilmiş şekilde esnek kurulum

Teknik Özellikler

Ana20

Seri	ComPacT yeni nesil
Ürün Adı	ComPacT NS new generation
Ürün Serisi	ComPacT NS630b...1600 yeni nesil
Ürün Ya Da Bileşen Tipi	Devre kesici
Cihaz Uygulaması	Dağıtım
Number Of Poles	4P
Korumalı Kutup Açıklaması	4d
Nötr Konum	Sol
[In] Nominal Akım	800 A -de 50 °C
[Ue] Nominal Çalışma Voltajı	690 V AC 50/60 Hz
Şebeke Tipi	AC
Şebeke Frekansı	50/60 Hz
Yalıtıma Uygunluk	Evet 'e uygunEN/IEC 60947-2
Kullanım Kategorisi	Kategori B
Kesme Kapasitesi	85 kA Icu -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2; 70 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2; 65 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2; 50 kA Icu -de 500/525 V AC 50/60 Hz 'e uygunIEC 60947-2; 42 kA Icu -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2
Açma Birimi Adı	MicroLogic 5.0
Açma Birimi Teknolojisi	Elektronik
Açma Birimi Koruma Fonksiyonları	LSI
Kontrol Tipi	Manuel işletimli
Montaj Tipi	Sabit

Tamamlayıcı33

[Ui] Nominal Yalıtım Voltajı	800 V AC 50/60 Hz 'e uygunIEC 60947-2
[Uimp] Nominal Darbe Dayanım Voltajı	8 kV 'e uygunIEC 60947-2
[Ics] Nominal Hizmet Kesme Kapasitesi	50 kA -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2; 50 kA -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2; 50 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2; 40 kA -de 500/525 V AC 50/60 Hz 'e uygunIEC 60947-2; 30 kA -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2
[Icw] Nominal Kısa Süreli Dayanma Akımı	19,2 kA 1 sn 'e uygunIEC 60947-2
Mekanik Dayanıklılık	10000 cycles
Elektrik Dayanıklılığı	2000 cycles -de 690 V In; 4000 cycles -de 690 V In/2; 5000 cycles -de 440 V In; 6000 cycles -de 440 V In/2
Güç Kayıpları	15 W
Montaj Desteği	Arka plaka
Üst Bağlantı	Ön
Aşağı Bağlantı	Ön
Bağlantı Aralığı	70 mm
Koruma Tipi	L : for aşırı yük koruma (uzun süreli); S : for kısa süreli kısa devre koruması; I : for anlık kısa devre koruması
Açma Birimi Derecesi	800 A -de 50 °C
Long-time Pick-up Adjustment Type Ir (thermal Protection)	Ayarlanabilir 9 ayar
[Ir] Long-time Protection Pick-up Adjustment Range	0,4...1 x In
Long-time Protection Delay Adjustment Type Tr	Ayarlanabilir 9 ayar
[tr] Uzun Süreli Gecikme Ayari	12,5…600 s -de 1,5 x Ir; 0,5…24 s -de 6 x Ir; 0,7…16,6 s -de 7,2 x Ir
Termik Bellek	20 mn
Short-time Protection Pick-up Adjustment Type Isd	Ayarlanabilir 9 ayar
[Isd] Short-time Protection Pick-up Adjustment Range	1.5...10 x Ir
Short-time Protection Delay Adjustment Type Tsd	Ayarlanabilir
[tsd] Kısa Süreli Gecikme Ayarı Aralığı	0,1…0,4 s I²t=on; 0…0,4 s I²t=off
Instantaneous Protection Pick-up Adjustment Type Ii	Ayarlanabilir
[Ii] İnstantaneous Protection Pick-up Adjustment Range	Kapalı; 2...15 x In
Toprak Kaçağı Koruması	Yok
Nötr Koruma Ayarı	Korumasız (3d); 0,5 x Ir (3d + N/2); 1 x Ir (4d)
Alan Seçimli Kilitleme ZSI	Olmadan
Yardımcı Kontak Düzenleme	1 NO/NC
Yerel Sinyalleme	4 LED (kırmızı) for hata göstergesi; 1 LED (sarı) for aşırı yük
Width (W)	280 mm
Height (H)	327 mm
Depth (D)	147 mm
Ürün Ağırlığı	18 kg

Ortam11

Standartlar	EN/IEC 60947-2
Ürün Sertifikaları	IECEE CB Şeması
Aşırı Gerilim Kategorisi	III
Elektrik Çarpmasına Karşı Koruma Sınıfı	Sınıf II üzerinde ön yüz
Kirletme Derecesi	3 'e uygunIEC 60947
IP Koruma Derecesi	IP40 conforming to IEC 60529
IK Koruma Derecesi	IK07 conforming to EN 50102
Nominal Çalışma Ortam Sıcaklığı	-25…70 °C
Depolama Ortam Koşulları	-50…85 °C
Bağıl Nem	0…95 %
Çalışma Yüksekliği	0...2000 m değer kaybı olmadan; 2000 m...5000 m değer kaybı ile

Paketleme üniteleri6

Unit Type Of Package 1	PCE
Paketteki Birim Sayısı	1
Package 1 Height	30,000 cm
Package 1 Width	40,000 cm
Package 1 Length	60,000 cm
Paket Ağırlığı (Lbs)	16,023 kg

Sözleşme garantisi1

Garanti (ay Olarak)	18
