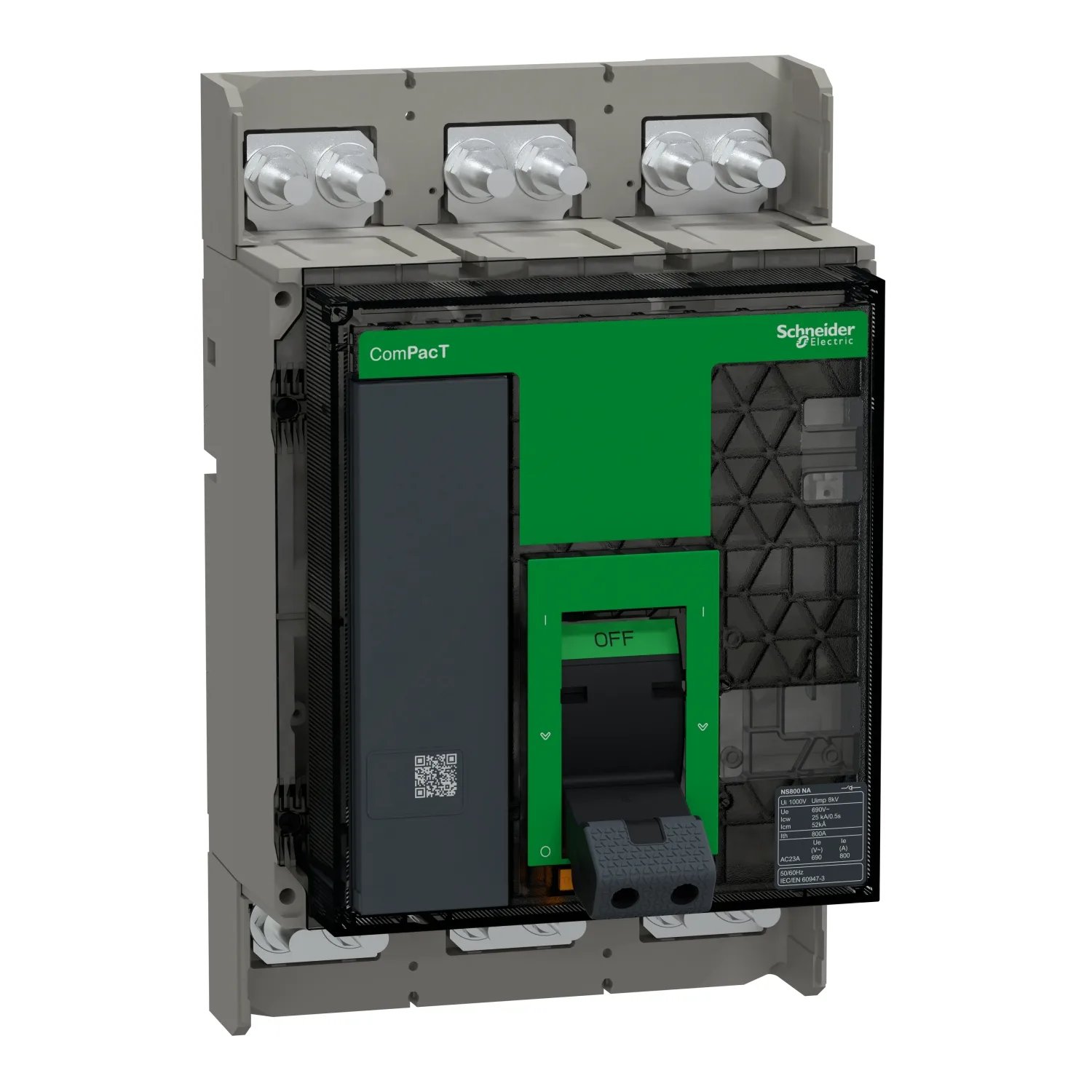

Name: C080S3NAFM - NS800NA 3P 800A FXD Man. NA
Brand: Schneider
SKU: C080S3NAFM
Price: 1706.00 EUR
Availability: BackOrder

Schneider C080S3NAFM, NS800NA 3P 800A FXD Man. NA. Kategori: ComPacT NS NA, yeni nesil. Fiyat ve teslim süresi için teklif isteyin.

Öne Çıkan Özellikler

Ürün Adı: ComPacT NS new generation
Ürün Ya Da Bileşen Tipi: Bağlantı kesici
Cihaz Uygulaması: Dağıtım
Kutup Tanımı: 3P

← Kataloğa Geri Dön

Ürün Açıklaması

Bu anahtar ayırıcı, yeni nesil ComPacT NS630bNA - NS1600NA serisinin bir parçasıdır. Yeni nesil ComPacT NS aynı performansı korurken, yeni tasarım ve yeni ergonomik geçiş tuşuyla geliyor. ZigBee haberleşme protokolüne yeni kablosuz yardımcı kontak OF/SD'nin opsiyonel olarak eklenmesi mümkündür. ComPacT NS800NA, elektrik dağıtım devrelerini kontrol etmek ve izole etmek için kullanılan komple 3 kutuplu bir anahtar ayırıcıdır. Bu cihaz sabit versiyon olup önden bağlantılı ve manuel olarak çalıştırılmaktadır. Çalışma voltajı 690VAC 50/60Hz’dir. Çalışma akımı (Ie) 800A (AC23A), konvansiyonel termal akım (Ith) ise 60°C'de 800A'dir. Bu ürün çeşitli opsiyonel fonksiyon ve aksesuarlarla birlikte gelir. Ölçüleri 327mm (Yükseklik) x 210mm (Genişlik) x 147mm'dir (Derinlik). IEC 60947-1 ve IEC60947-3 uluslararası standartlarına uygundur. ComPacT NS yeni nesil, Schneider Electric EcoStruxure Power mimarisinin bir parçasıdır. Yeni nesil ComPacT NS, yeşil ambalaj ve yeşil iş birlikleriyle daha sürdürülebilir.

Başlıca Özellikler

ComPacT NS, dahili güç ve enerji ölçümü için bir dizi devre kesicidir
Çözüm 630 A'dan 3200 A'ya kadar olan değerleri kapsar
MicroLogic elektronik kontrol ünitesi elektriksel ölçüm ve analiz işlevleri sağlar
ComPacT NS, sahada monte edilebilen optimize edilmiş bir yardımcı ekipman ve aksesuar yelpazesi sunar
Herhangi bir pozisyonda, bir panoda veya duvara monte edilmiş şekilde esnek kurulum

Teknik Özellikler

Ana7

Ürün Adı	ComPacT NS new generation
Ürün Ya Da Bileşen Tipi	Bağlantı kesici
Cihaz Uygulaması	Dağıtım
Kutup Tanımı	3P
Şebeke Tipi	AC
Derece Kodu	NA
Yalıtıma Uygunluk	Evet 'e uygunIEC 60947-3

Tamamlayıcı21

Şebeke Frekansı	50/60 Hz
Kontrol Tipi	Manuel işletimli
Montaj Tipi	Sabit
Üst Bağlantı	Ön
Aşağı Bağlantı	Ön
[Ie] Nominal Çalışma Akımı	AC-23A: 800 A AC 50/60 Hz 220/240 V; AC-23A: 800 A AC 50/60 Hz 380/415 V; AC-23A: 800 A AC 50/60 Hz 440/480 V; AC-23A: 800 A AC 50/60 Hz 500/525 V; AC-23A: 800 A AC 50/60 Hz 660/690 V
[Ui] Nominal Yalıtım Voltajı	800 V AC 50/60 Hz 'e uygunIEC 60947-3
[Uimp] Nominal Darbe Dayanım Voltajı	8 kV 'e uygunIEC 60947-3
[Ith] Klasik Açık Hava Termik Akımı	800 A -de 60 °C
[Icw] Nominal Kısa Süreli Dayanma Akımı	25 kA süresince 0,5 sn 'e uygunIEC 60947-3; 4 kA süresince 20 s 'e uygunIEC 60947-3
[Icm] Nominal Kısa Devre Kapama Kapasitesi	52 kA 690 V AC -de 50/60 Hz
[Ue] Nominal Çalışma Voltajı	690 V AC 50/60 Hz 'e uygunIEC 60947-3
Kontak Konum Göstergesi	Evet
Görünür Kesme	Yok
Mekanik Dayanıklılık	10000 cycles 'e uygunIEC 60947-3
Elektrik Dayanıklılığı	2000 cycles 440 V AC 50/60 Hz 'e uygunIEC 60947-3
Bağlantı Aralığı	70 mm
Yükseklik	210 mm
Genişlik	327 mm
Derinlik	147 mm
Ürün Ağırlığı	14 kg

Ortam7

Standartlar	IEC 60947-3
Ürün Sertifikaları	IECEE CB Şeması
IP Koruma Derecesi	IP40 'e uygunIEC 60529
IK Koruma Derecesi	IK07 'e uygunEN 50102
Kirletme Derecesi	3 'e uygunIEC 60947-3
Nominal Çalışma Ortam Sıcaklığı	-25…70 °C
Depolama Ortam Koşulları	-50…85 °C

Paketleme üniteleri12

Unit Type Of Package 1	PCE
Paketteki Birim Sayısı	1
Package 1 Height	30,000 cm
Package 1 Width	40,000 cm
Package 1 Length	60,000 cm
Paket Ağırlığı (Lbs)	11,964 kg
Unit Type Of Package 2	P12
Number Of Units İn Package 2	4
Package 2 Height	45,000 cm
Package 2 Width	80,000 cm
Package 2 Length	120,000 cm
Package 2 Weight	59,850 kg

Sözleşme garantisi1

Garanti (ay Olarak)	18
