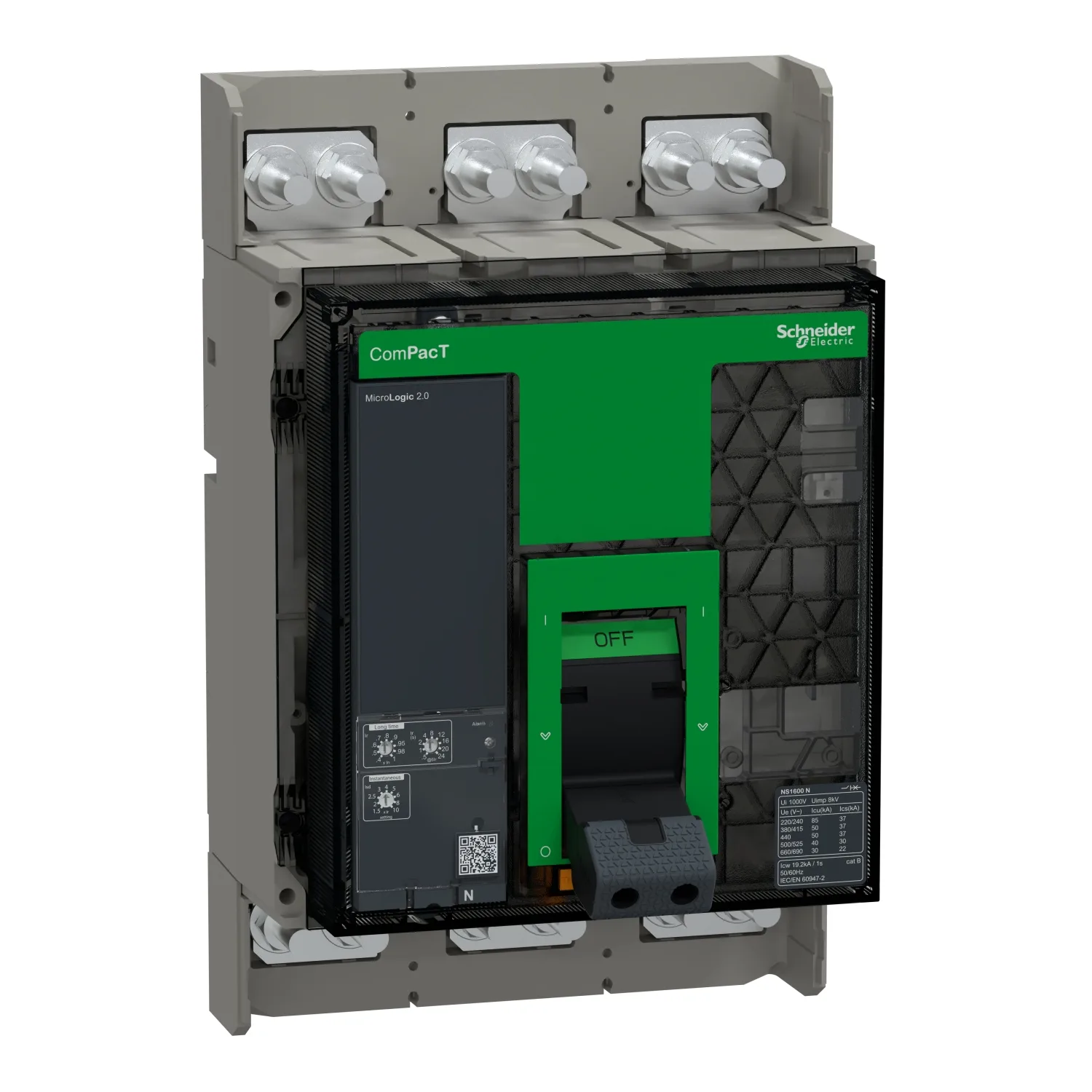

Name: C160N320FM - NS1600N 50kA 3P 1600A FXD Man. 2.0
Brand: Schneider
SKU: C160N320FM
Price: 4227.00 EUR
Availability: BackOrder

Schneider C160N320FM, NS1600N 50kA 3P 1600A FXD Man. 2.0. Kategori: ComPacT NS Yeni Nesil. Fiyat ve teslim süresi için teklif isteyin.

Öne Çıkan Özellikler

Seri: ComPacT yeni nesil
Ürün Adı: ComPacT NS new generation
Ürün Serisi: ComPacT NS630b...1600 yeni nesil
Ürün Ya Da Bileşen Tipi: Devre kesici

← Kataloğa Geri Dön

Ürün Açıklaması

Bu devre kesici, yeni nesil ComPacT NS630bN ila NS3200 serisinin bir parçasıdır. ComPacT NS yeni nesil aynı performansları korur ve yardımcı donanımlar için yeni bir saydam ön kapak ve ergonomik dokunmatik ve isteğe bağlı LED açtırma durumuyla yeni bir geçiş sağlar. ZigBee iletişim protokolüne yeni kablosuz yardımcı kontak OF/SD seçeneği olarak eklemek mümkündür. Bu ComPacT NS1600N, alan ve kesme kapasitesini optimize etmek için tasarlanmış tam 3 kutuplu bir devre kesicidir. Manuel olarak çalıştırılan sabit bir devre kesicidir. Tüm standart ve özel uygulamalar için en uygun seçimdir. Kesme kapasitesi (Icu) 415VAC 50/60Hz'de 50kA rms'dir. Çalışma voltajı 690VAC 50/60Hz'dir. Devre kesici AÇIK, KAPALI veya "tetiklemeye itme" düğmeleriyle manuel olarak çalıştırılabilir. Bu ürün 1600A sınıfı ile elektronik bir MicroLogic 5.0 kontrol ünitesi içerir. MicroLogic 2.0 kontrol ünitesi ayarlanabilir uzun süre ve anlık korumalar sağlar (ANSI kodları 49/50). Bu ürün çeşitli isteğe bağlı işlev ve aksesuarlarla birlikte gelir. Boyutlar 327mm (Yükseklik) x 210mm (Genişlik) x 147mm (Derinlik). IEC 60947-1 ve IEC60947-2 uluslararası standartlarıyla uyumludur. ComPacT NS yeni nesil, Schneider Electric EcoStruxure Power mimarisinin bir parçasıdır. ComPacT NS yeni nesil, yeşil ambalaj ve yeşil ortaklıklarla daha sürdürülebilir.

Başlıca Özellikler

ComPacT NS, dahili güç ve enerji ölçümü için bir devre kesici serisidir
Çözüm 630 A ile 3200 A arası derecelendirmeleri kapsar
MicroLogic elektronik kontrol ünitesi, elektrik ölçüm ve analiz işlevleri sağlar
ComPacT NS, sahada kurulabilen optimize bir yardımcı donanımlar ve aksesuarlar yelpazesi sunar
Her konumda, bir dağıtım panosunda veya duvara monte edilmiş esnek kurulum

Teknik Özellikler

Ana19

Seri	ComPacT yeni nesil
Ürün Adı	ComPacT NS new generation
Ürün Serisi	ComPacT NS630b...1600 yeni nesil
Ürün Ya Da Bileşen Tipi	Devre kesici
Cihaz Uygulaması	Dağıtım
Number Of Poles	3P
Korumalı Kutup Açıklaması	3d
[In] Nominal Akım	1600 A -de 50 °C
[Ue] Nominal Çalışma Voltajı	690 V AC 50/60 Hz
Şebeke Tipi	AC
Şebeke Frekansı	50/60 Hz
Yalıtıma Uygunluk	Evet 'e uygunEN/IEC 60947-2
Kullanım Kategorisi	Kategori B
Kesme Kapasitesi	85 kA Icu -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2; 50 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2; 50 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2; 40 kA Icu -de 500/525 V AC 50/60 Hz 'e uygunIEC 60947-2; 30 kA Icu -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2
Açma Birimi Adı	MicroLogic 2.0
Açma Birimi Teknolojisi	Elektronik
Açma Birimi Koruma Fonksiyonları	LI
Kontrol Tipi	Manuel işletimli
Montaj Tipi	Sabit

Tamamlayıcı28

[Ui] Nominal Yalıtım Voltajı	800 V AC 50/60 Hz 'e uygunIEC 60947-2
[Uimp] Nominal Darbe Dayanım Voltajı	8 kV 'e uygunIEC 60947-2
[Ics] Nominal Hizmet Kesme Kapasitesi	37 kA -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2; 37 kA -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2; 37 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2; 30 kA -de 500/525 V AC 50/60 Hz 'e uygunIEC 60947-2; 22 kA -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2
[Icw] Nominal Kısa Süreli Dayanma Akımı	19,2 kA 1 sn 'e uygunIEC 60947-2
Mekanik Dayanıklılık	10000 cycles
Elektrik Dayanıklılığı	1000 cycles -de 690 V In; 2000 cycles -de 690 V In/2; 2000 cycles -de 440 V In; 5000 cycles -de 440 V In/2
Güç Kayıpları	74 W
Montaj Desteği	Arka plaka
Üst Bağlantı	Ön
Aşağı Bağlantı	Ön
Bağlantı Aralığı	70 mm
Koruma Tipi	L : for aşırı yük koruma (uzun süreli); I : for anlık kısa devre koruması
Açma Birimi Derecesi	1600 A -de 50 °C
Long-time Pick-up Adjustment Type Ir (thermal Protection)	Ayarlanabilir 9 ayar
[Ir] Long-time Protection Pick-up Adjustment Range	0,4...1 x In
Long-time Protection Delay Adjustment Type Tr	Ayarlanabilir 9 ayar
[tr] Uzun Süreli Gecikme Ayari	12,5…600 s -de 1,5 x Ir; 0,5…24 s -de 6 x Ir; 0,7…16,6 s -de 7,2 x Ir
Termik Bellek	20 mn
Instantaneous Protection Pick-up Adjustment Type Ii	Ayarlanabilir
[Ii] İnstantaneous Protection Pick-up Adjustment Range	1,5...10 x Ir
Toprak Kaçağı Koruması	Yok
Alan Seçimli Kilitleme ZSI	Olmadan
Yardımcı Kontak Düzenleme	1 NO/NC
Yerel Sinyalleme	4 LED (kırmızı) for hata göstergesi; 1 LED (sarı) for aşırı yük
Width (W)	210 mm
Height (H)	327 mm
Depth (D)	147 mm
Ürün Ağırlığı	14 kg

Ortam11

Standartlar	EN/IEC 60947-2
Ürün Sertifikaları	IECEE CB Şeması
Aşırı Gerilim Kategorisi	III
Elektrik Çarpmasına Karşı Koruma Sınıfı	Sınıf II üzerinde ön yüz
Kirletme Derecesi	3 'e uygunIEC 60947
IP Koruma Derecesi	IP40 conforming to IEC 60529
IK Koruma Derecesi	IK07 conforming to EN 50102
Nominal Çalışma Ortam Sıcaklığı	-25…70 °C
Depolama Ortam Koşulları	-50…85 °C
Bağıl Nem	0…95 %
Çalışma Yüksekliği	0...2000 m değer kaybı olmadan; 2000 m...5000 m değer kaybı ile

Paketleme üniteleri12

Unit Type Of Package 1	PCE
Paketteki Birim Sayısı	1
Package 1 Height	30,000 cm
Package 1 Width	40,000 cm
Package 1 Length	60,000 cm
Paket Ağırlığı (Lbs)	13,972 kg
Unit Type Of Package 2	P12
Number Of Units İn Package 2	4
Package 2 Height	45,000 cm
Package 2 Width	80,000 cm
Package 2 Length	120,000 cm
Package 2 Weight	67,880 kg

Sözleşme garantisi1

Garanti (ay Olarak)	18
