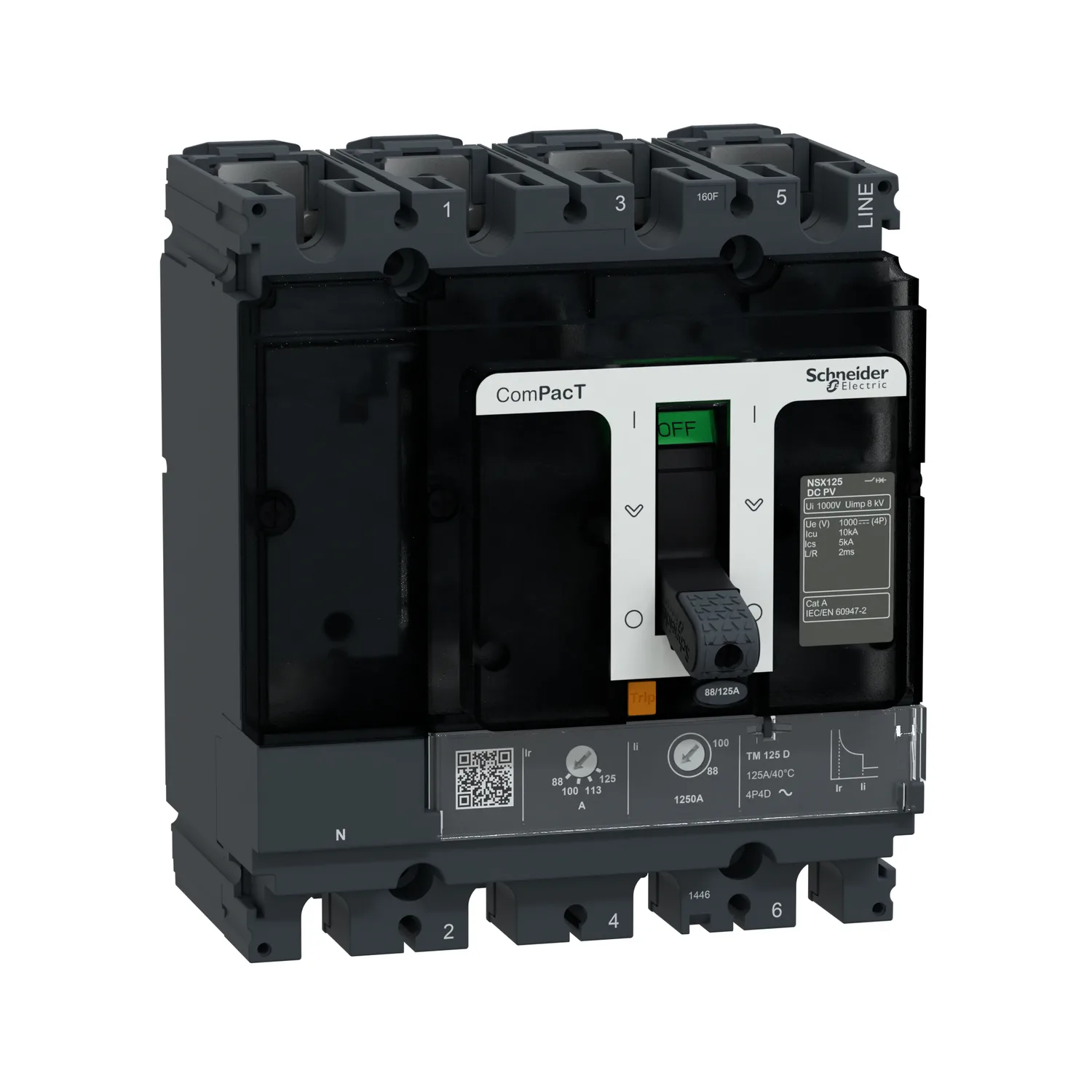

Name: C16F4TM125D1 - NSX 125 DC PV 125A
Brand: Schneider
SKU: C16F4TM125D1
Price: 900.00 EUR
Availability: BackOrder

Schneider C16F4TM125D1, NSX 125 DC PV 125A. Kategori: ComPacT for DC networks, new generation. Fiyat ve teslim süresi için teklif isteyin.

Öne Çıkan Özellikler

Ürün Açıklaması

ComPacT NSX 125F DC PV, alanı ve kesme kapasitesini optimize etmek için tasarlanmış 4 kutuplu bir devre kesicidir
Fotovoltaik uygulamalar için en uygun seçimdir
4 kutup serili olarak 1000VDC'de kesme kapasitesi (Icu) 10kA'dir.
Anma akımı 125A, çalışma gerilimi ise 1000VDC'dir.
Boyutları 161mm x 140mm x 186mm'dir.
Uluslararası EN/IEC 60947 standardına uygundur.

Tüm ComPacT serisi için Schneider Electric yeşil imza stili
Panel üreticileri için kablolama süresinde tahmini %40 azalma
Yeni ergonomik ön plaka tasarımı sayesinde daha kolay kurulumu deneyimleyin
Tüm yardımcıların doğru noktada olduğundan emin olun ve doğru bobin derecesine sahip olduğunuzu kontrol edin.
Daha kolay kesici manuel çalıştırma için ergonomik yeni geçiş

Ana18

Seri	ComPacT yeni nesil
Ürün Adı	ComPacT NSX DC PV
Ürün Grubu	NSX125 DC PV
Ürün Ya Da Bileşen Tipi	Devre kesici
Cihaz Uygulaması	Fotovoltaik
Kutup Tanımı	4P
Korumalı Kutup Açıklaması	4d
[In] Nominal Akım	125 A -de 40 °C
[Ue] Nominal Çalışma Voltajı	1000 V DC
Şebeke Tipi	DC
Yalıtıma Uygunluk	Evet 'e uygunEN/IEC 60947-2
Kullanım Kategorisi	Kategori A
Kesme Kapasitesi	10 kA Icu -de 1000 V DC seri olarak 4 kutup 'e uygunIEC 60947-2
Açma Birimi Adı	TM-DC
Açma Birimi Teknolojisi	Termik Manyetik
Açma Birimi Koruma Fonksiyonları	LI
Kontrol Tipi	Geçiş
Circuit Breaker Mounting Mode	Sabit

Tamamlayıcı21

[Ui] Nominal Yalıtım Voltajı	1000 V DC 'e uygunIEC 60947-2
[Uimp] Nominal Darbe Dayanım Voltajı	8 kV 'e uygunIEC 60947-2
[Ics] Nominal Hizmet Kesme Kapasitesi	10 kA -de 1000 V DC 'e uygunIEC 60947-2
Mekanik Dayanıklılık	10000 cycles
Elektrik Dayanıklılığı	1500 cycles -de 1000 V In
Montaj Desteği	Arka plaka
Montaj Konumu	Yatay ve dikey; Sırtında düz
Üst Bağlantı	Ön
Aşağı Bağlantı	Ön
Bağlantı Aralığı	35 mm
Koruma Tipi	L : for aşırı yük koruma (termik); I : for kısa devre koruması (manyetik)
Açma Birimi Derecesi	125 A -de 40 °C
Long-time Pick-up Adjustment Type Ir (thermal Protection)	Ayarlanabilir
[Ir] Long-time Protection Pick-up Adjustment Range	0,7...1 x In
Long-time Protection Delay Adjustment Type Tr	Sabit
Instantaneous Protection Pick-up Adjustment Type Ii	Sabit
[Ii] İnstantaneous Protection Pick-up Adjustment Range	1.250 A
Width (W)	140 mm
Height (H)	161 mm
Depth (D)	86 mm
Ürün Ağırlığı	2,8 kg

Ortam9

Standartlar	EN/IEC 60947-2
Aşırı Gerilim Kategorisi	III
Kirletme Derecesi	3 'e uygunIEC 60664-1
IP Koruma Derecesi	IP40 conforming to IEC 60529
IK Koruma Derecesi	IK07 conforming to IEC 62262
Nominal Çalışma Ortam Sıcaklığı	-25…70 °C
Depolama Ortam Koşulları	-50…85 °C
Bağıl Nem	0…95 %
Çalışma Yüksekliği	0...2000 m değer kaybı olmadan; 2000 m...5000 m değer kaybı ile

Paketleme üniteleri18

Sözleşme garantisi1

Garanti (ay Olarak)	18
