Schneider

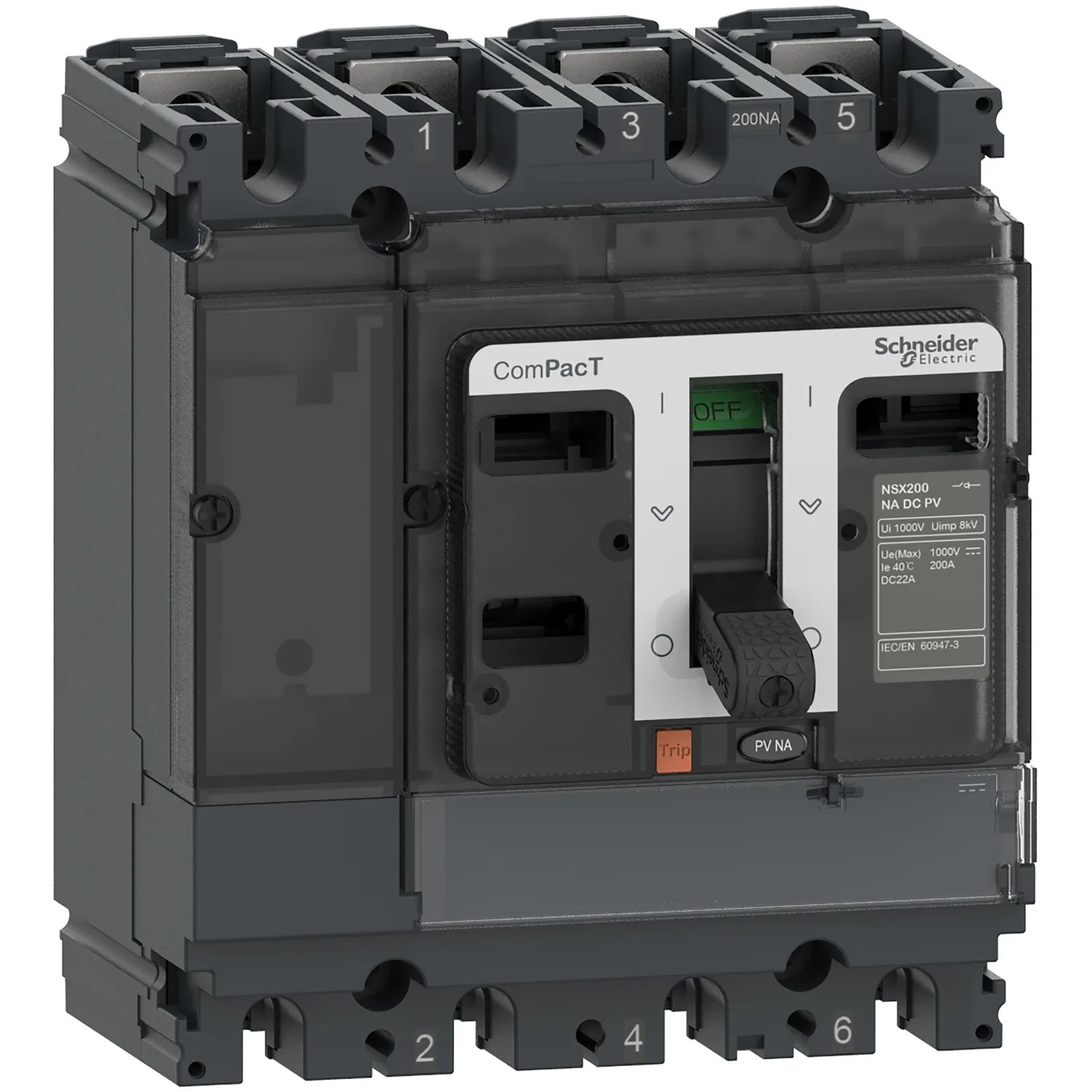

C254200D1S - NSX 200 DC PV 200A
Schneider C254200D1S, NSX 200 DC PV 200A. Kategori: Aksesuarlar. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:C254200D1S
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:988,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Range
- ComPacT
- Product Name
- ComPacT NSX DC PV
- Device Short Name
- NSX200NA DC PV
- Product Or Component Type
- Yük ayırıcısı
Ürün Açıklaması
ComPacT NSX200NA DC PV, 4 kutuplu eksiksiz bir yük ayırıcısıdır. Elektrik dağıtım devrelerini kontrol etmek ve izole etmek için kullanılır. Fotovoltaik uygulamalar için ideal bir tercihtir. İşletme akımı DC-22A kullanım kategorileri için 1000VDC'de 200A'dir. İşletme gerilimi 1000VDC'dir. ComPacT NSX devre kesicilerle ortak olan çeşitli isteğe bağlı fonksiyonlar ve aksesuarlarla birlikte gelir. Boyutları 140mm x 161mm x 86mm'dir (Y x G x D). Uluslararası standartlara (IEC 60947), CCC ve EAC spesifikasyonlarına uygundur.
Başlıca Özellikler
- "Tüm ComPacT serisi için Schneider Electric yeşil imza stili"
- "Pano üreticileri için kablolama süresinde tahmini %40 azalma"
- "Yeni ergonomik ön kapak tasarımı sayesinde daha kolay montaj deneyimi"
- "Tüm yardımcı donanımların doğru yerde olduğuna dair güven kazanma ve doğru bobin değerine sahip olduğunuzu kontrol etme"
- "Devre kesicinin manuel işletimi için ergonomik yeni kol"
Teknik Özellikler
| Range | ComPacT |
|---|---|
| Product Name | ComPacT NSX DC PV |
| Device Short Name | NSX200NA DC PV |
| Product Or Component Type | Yük ayırıcısı |
| Device Application | Fotovoltaik |
| Poles Description | 4P |
| [Ith] Conventional Free Air Thermal Current | 150 A at 65 °C |
| [Ie] Rated Operational Current | DC-22A: 200 A DC 1000 V |
| [Ue] Rated Operational Voltage | 1000 V DC |
| Network Type | DC |
| Suitability For İsolation | Yes conforming to EN/IEC 60947-3 |
| Utilisation Category | DC-22A |
| Breaking Capacity Code | NA |
| Contact Position İndicator | Yes |
| Visible Break | No |
| Mounting Mode | Fixed |
| [Icw] Rated Short-time Withstand Current | 2.5 kA during 1 s |
| [Icm] Rated Short-circuit Making Capacity | 2.5 kA switch-disconnector alone |
| Control Type | Toggle |
| [Ui] Rated İnsulation Voltage | 1000 V DC |
| [Uimp] Rated İmpulse Withstand Voltage | 8 kV |
| Mounting Support | Backplate |
| Upside Connection | Front |
| Downside Connection | Front |
| Connection Pitch | 35 mm |
| Mechanical Durability | 10000 cycles |
| Electrical Durability | 1000 cycles 1000 V DC In |
| Width (W) | 140 mm |
| Height (H) | 161 mm |
| Depth (D) | 86 mm |
| Net Weight | 2.8 kg |
| Standards | EN/IEC 60947-1; EN/IEC 60947-3 |
| IP Degree Of Protection | IP40 conforming to IEC 60529 |
| IK Degree Of Protection | IK07 conforming to IEC 62262 |
| Electrical Shock Protection Class | Class II |
| Pollution Degree | 3 conforming to IEC 60664-1 |
| Ambient Air Temperature For Operation | -25…70 °C |
| Ambient Air Temperature For Storage | -50…85 °C |
| Unit Type Of Package 1 | PCE |
| Number Of Units İn Package 1 | 1 |
| Package 1 Height | 13.500 cm |
| Package 1 Width | 14.500 cm |
| Package 1 Length | 19.000 cm |
| Package 1 Weight | 2.606 kg |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 6 |
| Package 2 Height | 30.000 cm |
| Package 2 Width | 30.000 cm |
| Package 2 Length | 40.000 cm |
| Package 2 Weight | 16.056 kg |
| Unit Type Of Package 3 | P12 |
| Number Of Units İn Package 3 | 48 |
| Package 3 Height | 45.000 cm |
| Package 3 Width | 80.000 cm |
| Package 3 Length | 120.000 cm |
| Package 3 Weight | 140.448 kg |
| Country Of Origin | PL |
| Warranty (in Months) | 18 |
