Schneider

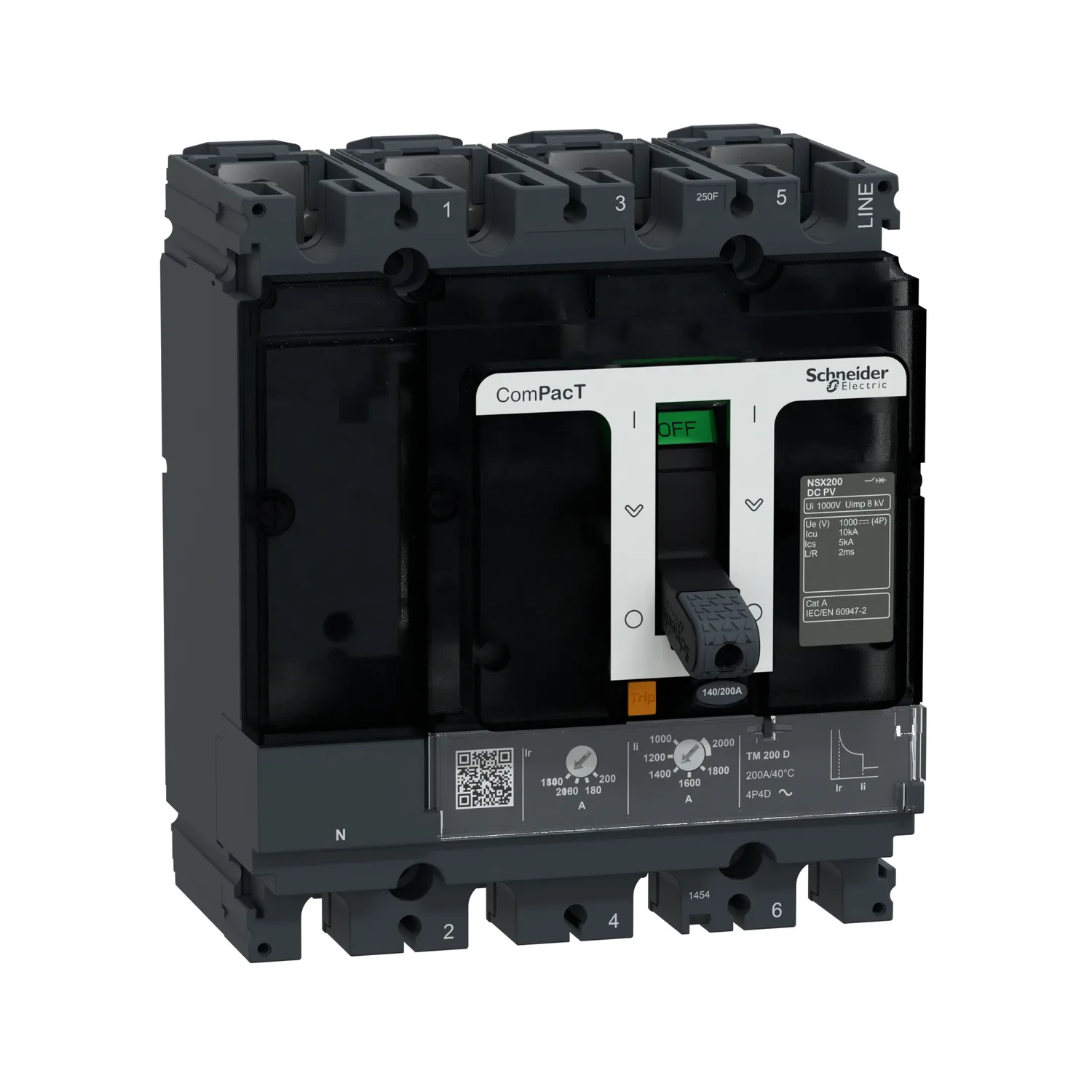

C25F4TM200D1 - NSX 200 DC PV 200A
Schneider C25F4TM200D1, NSX 200 DC PV 200A. Kategori: ComPacT for DC networks, new generation. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:C25F4TM200D1
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:1.168,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- ComPacT yeni nesil
- Ürün Adı
- ComPacT NSX DC PV
- Ürün Grubu
- NSX200 DC PV
- Ürün Ya Da Bileşen Tipi
- Devre kesici
Ürün Açıklaması
- ComPacT NSX 200F DC PV, alanı ve kesme kapasitesini optimize etmek için tasarlanmış 4 kutuplu bir devre kesicidir.
- Fotovoltaik uygulamalar için en ideal seçimdir.
- kutup serili olarak 1000VDC'de kesme kapasitesi (Icu) 10kA'dir.
- Anma akımı 200A, çalışma gerilimi ise 1000VDC'dir.
- Boyutları 161mm x 105mm x 86mm'dir
- Boyutları 161mm x 105mm x 86mm'dir.
- Uluslararası IEC 60947-2 standardına uygundur.
Başlıca Özellikler
- Tüm ComPacT serisi için Schneider Electric yeşil imza stili
- Panel üreticileri için kablolama süresinde tahmini %40 azalma
- Yeni ergonomik ön plaka tasarımı sayesinde daha kolay kurulumu deneyimleyin
- Tüm yardımcıların doğru noktada olduğundan emin olun ve doğru bobin derecesine sahip olduğunuzu kontrol edin.
- Daha kolay kesici manuel çalıştırma için ergonomik yeni geçiş
Teknik Özellikler
Ana18
| Seri | ComPacT yeni nesil |
|---|---|
| Ürün Adı | ComPacT NSX DC PV |
| Ürün Grubu | NSX200 DC PV |
| Ürün Ya Da Bileşen Tipi | Devre kesici |
| Cihaz Uygulaması | Fotovoltaik |
| Kutup Tanımı | 4P |
| Korumalı Kutup Açıklaması | 4d |
| [In] Nominal Akım | 200 A -de 40 °C |
| [Ue] Nominal Çalışma Voltajı | 1000 V DC |
| Şebeke Tipi | DC |
| Yalıtıma Uygunluk | Evet 'e uygunEN/IEC 60947-2 |
| Kullanım Kategorisi | Kategori A |
| Kesme Kapasitesi | 10 kA Icu -de 1000 V DC seri olarak 4 kutup 'e uygunIEC 60947-2 |
| Açma Birimi Adı | TM-DC |
| Açma Birimi Teknolojisi | Termik Manyetik |
| Açma Birimi Koruma Fonksiyonları | LI |
| Kontrol Tipi | Geçiş |
| Circuit Breaker Mounting Mode | Sabit |
Tamamlayıcı21
| [Ui] Nominal Yalıtım Voltajı | 1000 V DC 'e uygunIEC 60947-2 |
|---|---|
| [Uimp] Nominal Darbe Dayanım Voltajı | 8 kV 'e uygunIEC 60947-2 |
| [Ics] Nominal Hizmet Kesme Kapasitesi | 10 kA -de 1000 V DC 'e uygunIEC 60947-2 |
| Mekanik Dayanıklılık | 10000 cycles |
| Elektrik Dayanıklılığı | 1000 cycles -de 1000 V In |
| Montaj Desteği | Arka plaka |
| Montaj Konumu | Yatay ve dikey; Sırtında düz |
| Üst Bağlantı | Ön |
| Aşağı Bağlantı | Ön |
| Bağlantı Aralığı | 35 mm |
| Koruma Tipi | L : for aşırı yük koruma (termik); I : for kısa devre koruması (manyetik) |
| Açma Birimi Derecesi | 200 A -de 40 °C |
| Long-time Pick-up Adjustment Type Ir (thermal Protection) | Ayarlanabilir |
| [Ir] Long-time Protection Pick-up Adjustment Range | 0,7...1 x In |
| Long-time Protection Delay Adjustment Type Tr | Sabit |
| Instantaneous Protection Pick-up Adjustment Type Ii | Ayarlanabilir |
| [Ii] İnstantaneous Protection Pick-up Adjustment Range | 5...10 x In |
| Width (W) | 140 mm |
| Height (H) | 161 mm |
| Depth (D) | 86 mm |
| Ürün Ağırlığı | 2,8 kg |
Ortam9
| Standartlar | EN/IEC 60947-2 |
|---|---|
| Aşırı Gerilim Kategorisi | III |
| Kirletme Derecesi | 3 'e uygunIEC 60664-1 |
| IP Koruma Derecesi | IP40 conforming to IEC 60529 |
| IK Koruma Derecesi | IK07 conforming to IEC 62262 |
| Nominal Çalışma Ortam Sıcaklığı | -25…70 °C |
| Depolama Ortam Koşulları | -50…85 °C |
| Bağıl Nem | 0…95 % |
| Çalışma Yüksekliği | 0...2000 m değer kaybı olmadan; 2000 m...5000 m değer kaybı ile |
Paketleme üniteleri6
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 13,8 cm |
| Package 1 Width | 14,5 cm |
| Package 1 Length | 19,0 cm |
| Paket Ağırlığı (Lbs) | 2,613 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
