Schneider

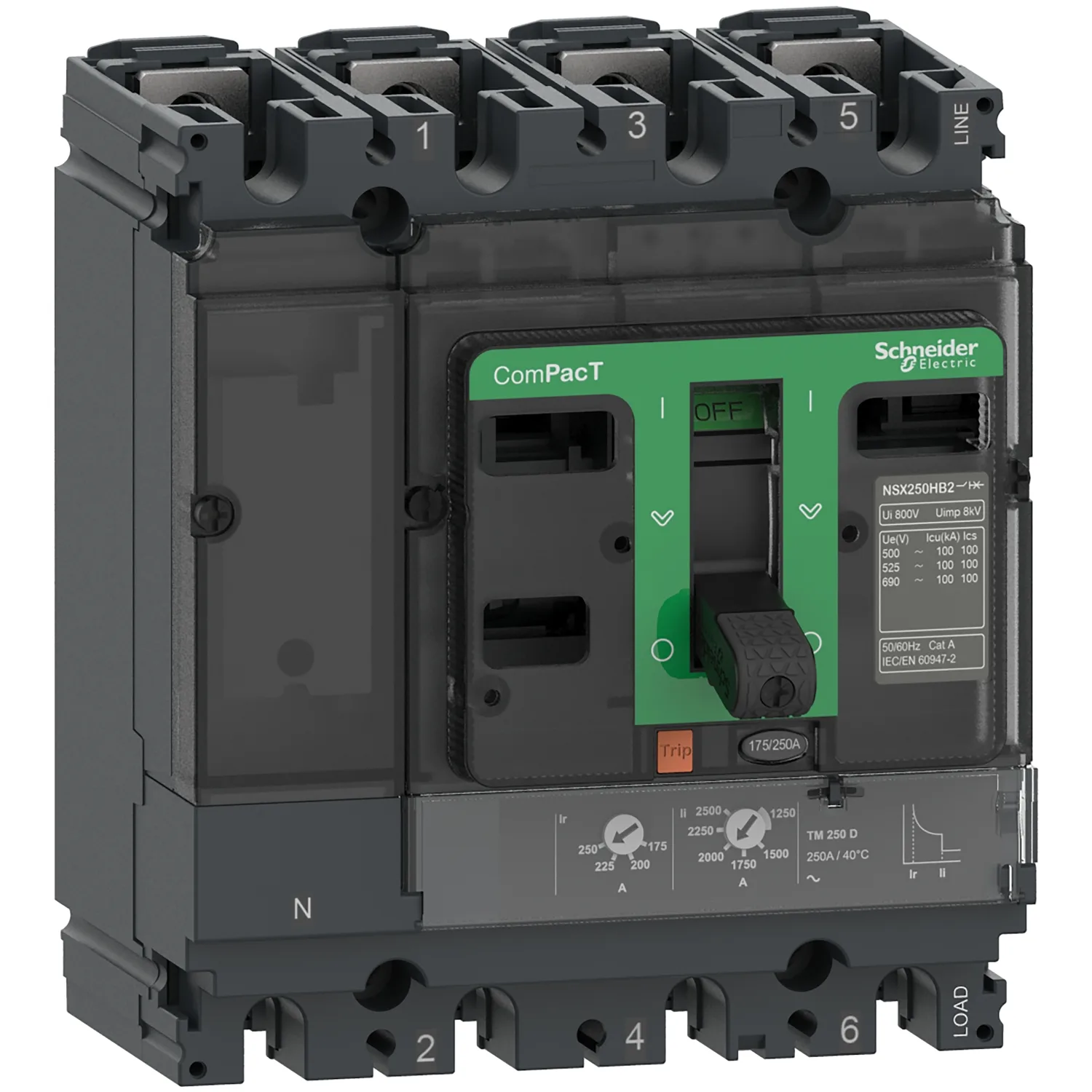

C25R4TM250 - NSX250 R TM 250D 45kA 690V 4P
Schneider C25R4TM250, NSX250 R TM 250D 45kA 690V 4P. Kategori: ComPact NSX, yeni nesil. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:C25R4TM250
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:1.533,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- ComPacT yeni nesil
- Ürün Adı
- ComPacT NSX yeni nesil
- Ürün Grubu
- NSX250R
- Ürün Ya Da Bileşen Tipi
- Devre kesici
Ürün Açıklaması
- Kesme kapasitesi (Icu) 200kA rms / 415VAC 50/60Hz ve 45kA rms / 690VAC 50/60Hz
- Çalışma gerilimi 690VAC 50/60Hz
- Bu üründe 250A dereceli bir termal-manyetik açma ünitesi (TMD) bulunur
- TMD açma ünitesi, ayarlanabilir bir termal aşırı yük koruması ve sabit bir manyetik koruma sağlar
- Bu 4 kutuplu versiyon (140 mm x 161 mm x 86 mm), çeşitli isteğe bağlı işlevler ve aksesuarlarla birlikte gelir
- Uluslararası standartlar (IEC 60947), CCC, EAC ve denizcilik spesifikasyonları ile uyumludur
- ComPacT NSX250R Schneider Electric EcoStruxure Power mimarisinin bir parçasıdır.
Başlıca Özellikler
- Tüm ComPacT serisi için Schneider Electric yeşil imza stili
- Panel üreticileri için kablolama süresinde tahmini %40 azalma
- Yeni ergonomik ön plaka tasarımı sayesinde daha kolay kurulumu deneyimleyin
- Tüm yardımcıların doğru noktada olduğundan emin olun ve doğru bobin derecesine sahip olduğunuzu kontrol edin.
- Daha kolay kesici manuel çalıştırma için ergonomik yeni geçiş
Teknik Özellikler
Ana20
| Seri | ComPacT yeni nesil |
|---|---|
| Ürün Adı | ComPacT NSX yeni nesil |
| Ürün Grubu | NSX250R |
| Ürün Ya Da Bileşen Tipi | Devre kesici |
| Cihaz Uygulaması | Dağıtım |
| Kutup Tanımı | 4P |
| Korumalı Kutup Açıklaması | 4d |
| Nötr Konum | Sol |
| [In] Nominal Akım | 250 A -de 40 °C |
| [Ue] Nominal Çalışma Voltajı | 690 V AC 50/60 Hz |
| Şebeke Tipi | AC |
| Şebeke Frekansı | 50/60 Hz |
| Yalıtıma Uygunluk | Evet 'e uygunEN/IEC 60947-2 |
| Kullanım Kategorisi | Kategori A |
| Kesme Kapasitesi | 200 kA Icu -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2; 200 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2; 200 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2; 80 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2; 65 kA Icu -de 525 V AC 50/60 Hz 'e uygunIEC 60947-2; 45 kA Icu -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| Açma Birimi Adı | TM-D |
| Açma Birimi Teknolojisi | Termik Manyetik |
| Açma Birimi Koruma Fonksiyonları | LI |
| Kontrol Tipi | Geçiş |
| Circuit Breaker Mounting Mode | Sabit |
Tamamlayıcı26
| [Ui] Nominal Yalıtım Voltajı | 800 V AC 50/60 Hz |
|---|---|
| [Uimp] Nominal Darbe Dayanım Voltajı | 8 kV |
| [Ics] Nominal Hizmet Kesme Kapasitesi | 200 kA -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2; 200 kA -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2; 200 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2; 80 kA -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2; 65 kA -de 525 V AC 50/60 Hz 'e uygunIEC 60947-2; 45 kA -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| Mekanik Dayanıklılık | 20000 cycles |
| Elektrik Dayanıklılığı | 20000 cycles -de 440 V In/2; 10000 cycles -de 440 V In; 10000 cycles -de 690 V In/2; 5000 cycles -de 690 V In |
| Kutup Başına Güç Dağılımı | 18,75 W |
| Montaj Desteği | Arka plaka |
| Montaj Konumu | Yatay ve dikey; Sırtında düz |
| Üst Bağlantı | Ön |
| Aşağı Bağlantı | Ön |
| Bağlantı Aralığı | 35 mm |
| Koruma Tipi | L : for aşırı yük koruma (termik); I : for kısa devre koruması (manyetik) |
| Açma Birimi Derecesi | 250 A -de 40 °C |
| Long-time Pick-up Adjustment Type Ir (thermal Protection) | Ayarlanabilir |
| [Ir] Long-time Protection Pick-up Adjustment Range | 0,7...1 x In |
| Long-time Protection Delay Adjustment Type Tr | Sabit |
| [tr] Uzun Süreli Gecikme Ayari | 120…400 s -de 1,5 x In; 15 s -de 6 x Ir |
| Nötr Koruma Ayarı | 1 x Ir (4d) |
| Instantaneous Protection Pick-up Adjustment Type Ii | Ayarlanabilir |
| [Ii] İnstantaneous Protection Pick-up Adjustment Range | 5...10 x In |
| Toprak Kaçağı Koruması | Yok |
| Slotların Sayısı | 5 slot(lar) |
| Width (W) | 140 mm |
| Height (H) | 161 mm |
| Depth (D) | 86 mm |
| Ürün Ağırlığı | 2,8 kg |
Ortam10
| Standartlar | EN/IEC 60947-2 |
|---|---|
| Aşırı Gerilim Kategorisi | III |
| Elektrik Çarpmasına Karşı Koruma Sınıfı | Sınıf II üzerinde ön yüz |
| Kirletme Derecesi | 3 'e uygunIEC 60664-1 |
| IP Koruma Derecesi | IP40 conforming to IEC 60529 |
| IK Koruma Derecesi | IK07 conforming to IEC 62262 |
| Nominal Çalışma Ortam Sıcaklığı | -25…70 °C |
| Depolama Ortam Koşulları | -50…85 °C |
| Bağıl Nem | 0…95 % |
| Çalışma Yüksekliği | 0...2000 m değer kaybı olmadan; 2000 m...5000 m değer kaybı ile |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 14,000 cm |
| Package 1 Width | 15,000 cm |
| Package 1 Length | 20,000 cm |
| Paket Ağırlığı (Lbs) | 2,770 kg |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 3 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 8,730 kg |
| Unit Type Of Package 3 | P12 |
| Number Of Units İn Package 3 | 24 |
| Package 3 Height | 45,000 cm |
| Package 3 Width | 80,000 cm |
| Package 3 Length | 120,000 cm |
| Package 3 Weight | 81,840 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
