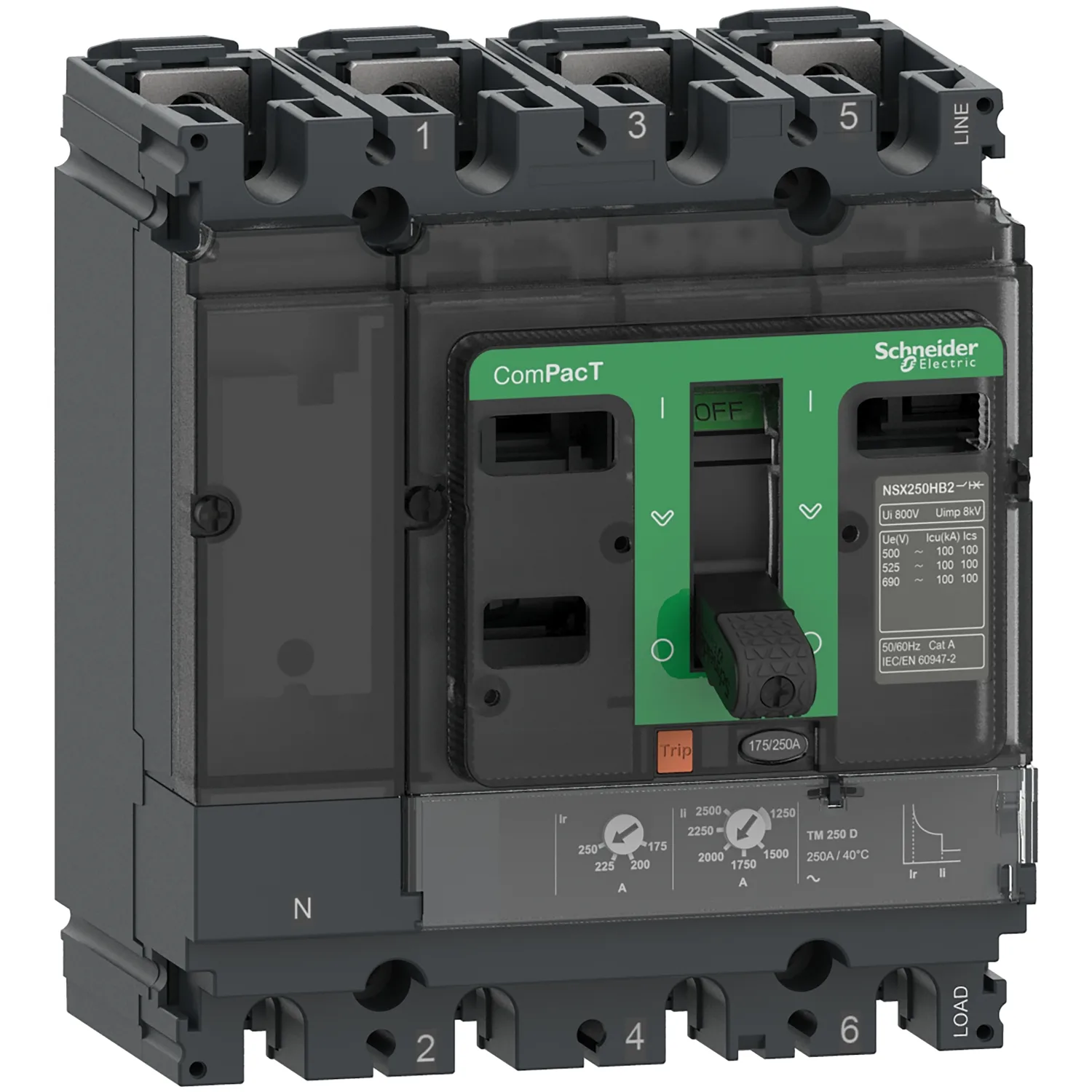

Name: C25W4TM200 - NSX250 HB2 TM 200D 100kA 690V 4P
Brand: Schneider
SKU: C25W4TM200
Price: 2027.00 EUR
Availability: BackOrder

Schneider C25W4TM200, NSX250 HB2 TM 200D 100kA 690V 4P. Kategori: ComPact NSX, yeni nesil. Fiyat ve teslim süresi için teklif isteyin.

Öne Çıkan Özellikler

Ürün Açıklaması

Kesme kapasitesi (Icu) 100kA rms / 500VAC 50/60Hz ve 100kA rms / 690VAC 50/60Hz
Çalışma gerilimi 690VAC 50/60Hz
Bu üründe 200A dereceli bir termal-manyetik açma ünitesi (TMD) bulunur
TMD açma ünitesi, ayarlanabilir bir termal aşırı yük koruması ve sabit bir manyetik koruma sağlar
Bu 4 kutuplu versiyon (140 mm x 161 mm x 86 mm), çeşitli isteğe bağlı işlevler ve aksesuarlarla birlikte gelir
Uluslararası standartlar (IEC 60947), CCC, EAC ve denizcilik spesifikasyonları ile uyumludur
ComPacT NSX250HB2 Schneider Electric EcoStruxure Power mimarisinin bir parçasıdır.

Tüm ComPacT serisi için Schneider Electric yeşil imza stili
Panel üreticileri için kablolama süresinde tahmini %40 azalma
Yeni ergonomik ön plaka tasarımı sayesinde daha kolay kurulumu deneyimleyin
Tüm yardımcıların doğru noktada olduğundan emin olun ve doğru bobin derecesine sahip olduğunuzu kontrol edin.
Daha kolay kesici manuel çalıştırma için ergonomik yeni geçiş

Ana20

Seri	ComPacT yeni nesil
Ürün Adı	ComPacT NSX yeni nesil
Ürün Grubu	NSX250HB2
Ürün Ya Da Bileşen Tipi	Devre kesici
Cihaz Uygulaması	Dağıtım
Kutup Tanımı	4P
Korumalı Kutup Açıklaması	4d
Nötr Konum	Sol
[In] Nominal Akım	200 A -de 40 °C
[Ue] Nominal Çalışma Voltajı	690 V AC 50/60 Hz
Şebeke Tipi	AC
Şebeke Frekansı	50/60 Hz
Yalıtıma Uygunluk	Evet 'e uygunEN/IEC 60947-2
Kullanım Kategorisi	Kategori A
Kesme Kapasitesi	100 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2; 100 kA Icu -de 525 V AC 50/60 Hz 'e uygunIEC 60947-2; 100 kA Icu -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2
Açma Birimi Adı	TM-D
Açma Birimi Teknolojisi	Termik Manyetik
Açma Birimi Koruma Fonksiyonları	LI
Kontrol Tipi	Geçiş
Circuit Breaker Mounting Mode	Sabit

Tamamlayıcı26

[Ui] Nominal Yalıtım Voltajı	800 V AC 50/60 Hz
[Uimp] Nominal Darbe Dayanım Voltajı	8 kV
[Ics] Nominal Hizmet Kesme Kapasitesi	100 kA -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2; 100 kA -de 525 V AC 50/60 Hz 'e uygunIEC 60947-2; 100 kA -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2
Mekanik Dayanıklılık	20000 cycles
Elektrik Dayanıklılığı	20000 cycles -de 440 V In/2; 10000 cycles -de 440 V In; 10000 cycles -de 690 V In/2; 5000 cycles -de 690 V In
Kutup Başına Güç Dağılımı	15,4 W
Montaj Desteği	Arka plaka
Montaj Konumu	Yatay ve dikey; Sırtında düz
Üst Bağlantı	Ön
Aşağı Bağlantı	Ön
Bağlantı Aralığı	35 mm
Koruma Tipi	L : for aşırı yük koruma (termik); I : for kısa devre koruması (manyetik)
Açma Birimi Derecesi	200 A -de 40 °C
Long-time Pick-up Adjustment Type Ir (thermal Protection)	Ayarlanabilir
[Ir] Long-time Protection Pick-up Adjustment Range	0,7...1 x In
Long-time Protection Delay Adjustment Type Tr	Sabit
[tr] Uzun Süreli Gecikme Ayari	120…400 s -de 1,5 x In; 15 s -de 6 x Ir
Nötr Koruma Ayarı	1 x Ir (4d)
Instantaneous Protection Pick-up Adjustment Type Ii	Ayarlanabilir
[Ii] İnstantaneous Protection Pick-up Adjustment Range	5...10 x In
Toprak Kaçağı Koruması	Yok
Slotların Sayısı	5 slot(lar)
Width (W)	140 mm
Height (H)	161 mm
Depth (D)	86 mm
Ürün Ağırlığı	2,8 kg

Ortam10

Standartlar	EN/IEC 60947-2
Aşırı Gerilim Kategorisi	III
Elektrik Çarpmasına Karşı Koruma Sınıfı	Sınıf II üzerinde ön yüz
Kirletme Derecesi	3 'e uygunIEC 60664-1
IP Koruma Derecesi	IP40 conforming to IEC 60529
IK Koruma Derecesi	IK07 conforming to IEC 62262
Nominal Çalışma Ortam Sıcaklığı	-25…70 °C
Depolama Ortam Koşulları	-50…85 °C
Bağıl Nem	0…95 %
Çalışma Yüksekliği	0...2000 m değer kaybı olmadan; 2000 m...5000 m değer kaybı ile

Paketleme üniteleri18

Sözleşme garantisi1

Garanti (ay Olarak)	18
