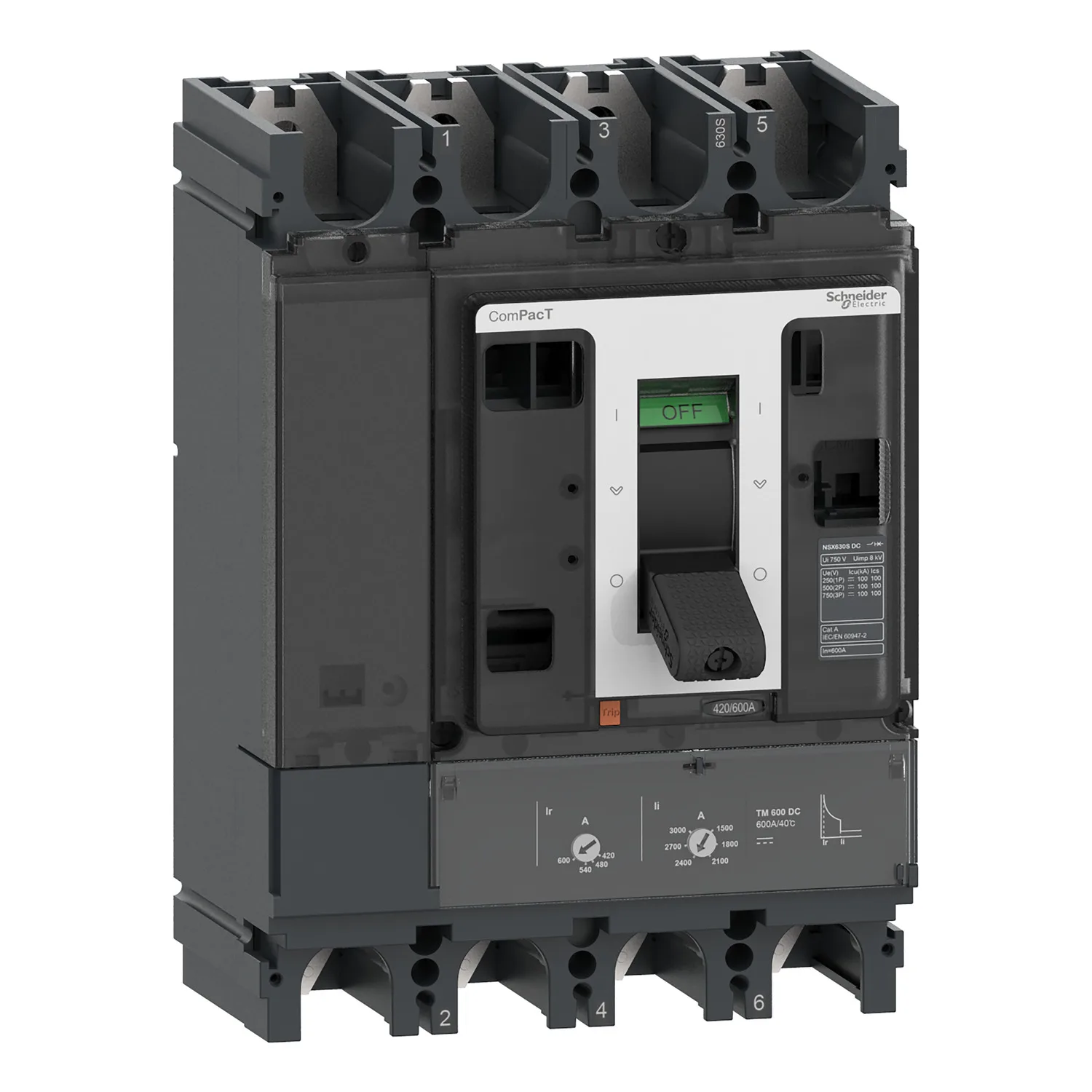

Name: C40S4TM400D - NSX400S TM-DC 4P
Brand: Schneider
SKU: C40S4TM400D
Price: 2625.00 EUR
Availability: BackOrder

Schneider C40S4TM400D, NSX400S TM-DC 4P. Kategori: ComPacT for DC networks, new generation. Fiyat ve teslim süresi için teklif isteyin.

Öne Çıkan Özellikler

Ürün Açıklaması

ComPacT NSX 400S DC, alanı ve kesme kapasitesini optimize etmek için tasarlanmış tam bir 4 kutuplu sabit devre kesicidir
DC gerilim kullanan uygulamalar için en uygun seçimdir
Kesme kapasitesi (Icu) 750VDC'de 100kA rms'dir. Çalışma gerilimi 750VDC'dir.
Bu ürün 400A değerinde bir termal-manyetik tetikleme ünitesine (TM-DC) sahiptir.
TM-DC trip ünitesi ayarlanabilir termal aşırı yük koruması ve ayarlanabilir manyetik koruma sağlar.
Boyutları 255mm x 185mm x 110mm'dir (Y x G x D).
Uluslararası EN/IEC 60947 standardına uygundur.
Uluslararası standart EN/IEC 60947 ile uyumludur.

Tüm ComPacT serisi için Schneider Electric yeşil imza stili
Panel üreticileri için kablolama süresinde tahmini %40 azalma
Yeni ergonomik ön plaka tasarımı sayesinde daha kolay kurulumu deneyimleyin
Tüm yardımcıların doğru noktada olduğundan emin olun ve doğru bobin derecesine sahip olduğunuzu kontrol edin.
Daha kolay kesici manuel çalıştırma için ergonomik yeni geçiş

Ana19

Seri	ComPacT yeni nesil
Ürün Adı	ComPacT NSX DC yeni nesil
Ürün Grubu	NSX400S DC
Ürün Ya Da Bileşen Tipi	Devre kesici
Cihaz Uygulaması	Dağıtım
Kutup Tanımı	4P
Korumalı Kutup Açıklaması	4d
Nötr Konum	Sol
[In] Nominal Akım	400 A -de 40 °C
[Ue] Nominal Çalışma Voltajı	750 V DC
Şebeke Tipi	DC
Yalıtıma Uygunluk	Evet 'e uygunEN/IEC 60947-2
Kullanım Kategorisi	Kategori A
Kesme Kapasitesi	100 kA Icu -de 24...125 V DC 1 kutup 'e uygunIEC 60947-2; 100 kA Icu -de 250 V DC 1 kutup 'e uygunIEC 60947-2; 100 kA Icu -de 500 V DC seri olarak 2 kutup 'e uygunIEC 60947-2; 100 kA Icu -de 750 V DC 3 seri kutup 'e uygunIEC 60947-2
Açma Birimi Adı	TM-DC
Açma Birimi Teknolojisi	Termik Manyetik
Açma Birimi Koruma Fonksiyonları	LI
Kontrol Tipi	Geçiş
Circuit Breaker Mounting Mode	Sabit

Tamamlayıcı23

[Ui] Nominal Yalıtım Voltajı	750 V DC 'e uygunIEC 60947-2
[Uimp] Nominal Darbe Dayanım Voltajı	8 kV 'e uygunIEC 60947-2
[Ics] Nominal Hizmet Kesme Kapasitesi	100 kA -de 24...125 V DC 'e uygunIEC 60947-2; 100 kA -de 250 V DC 'e uygunIEC 60947-2; 100 kA -de 500 V DC 'e uygunIEC 60947-2; 100 kA -de 750 V DC 'e uygunIEC 60947-2
Mekanik Dayanıklılık	5000 cycles
Elektrik Dayanıklılığı	2000 cycles -de 750 V In/2; 1000 cycles -de 750 V In
Montaj Desteği	Arka plaka
Montaj Konumu	Yatay ve dikey; Sırtında düz
Üst Bağlantı	Ön
Aşağı Bağlantı	Ön
Bağlantı Aralığı	45 mm
Koruma Tipi	L : for aşırı yük koruma (termik); I : for kısa devre koruması (manyetik)
Açma Birimi Derecesi	400 A -de 40 °C
Long-time Pick-up Adjustment Type Ir (thermal Protection)	Ayarlanabilir
[Ir] Long-time Protection Pick-up Adjustment Range	0,7...1 x In
Long-time Protection Delay Adjustment Type Tr	Sabit
Instantaneous Protection Pick-up Adjustment Type Ii	Ayarlanabilir
[Ii] İnstantaneous Protection Pick-up Adjustment Range	2.5...5 x In
Toprak Kaçağı Koruması	Yok
Slotların Sayısı	6 slot(lar)
Width (W)	185 mm
Height (H)	255 mm
Depth (D)	110 mm
Ürün Ağırlığı	8,4 kg

Ortam8

Standartlar	EN/IEC 60947-2
Kirletme Derecesi	3 'e uygunIEC 60664-1
IP Koruma Derecesi	IP40 conforming to IEC 60529
IK Koruma Derecesi	IK07 conforming to IEC 62262
Nominal Çalışma Ortam Sıcaklığı	-25…70 °C
Depolama Ortam Koşulları	-50…85 °C
Bağıl Nem	0…95 %
Çalışma Yüksekliği	0...2000 m değer kaybı olmadan; 2000 m...5000 m değer kaybı ile

Paketleme üniteleri18

Sözleşme garantisi1

Garanti (ay Olarak)	18
