Schneider

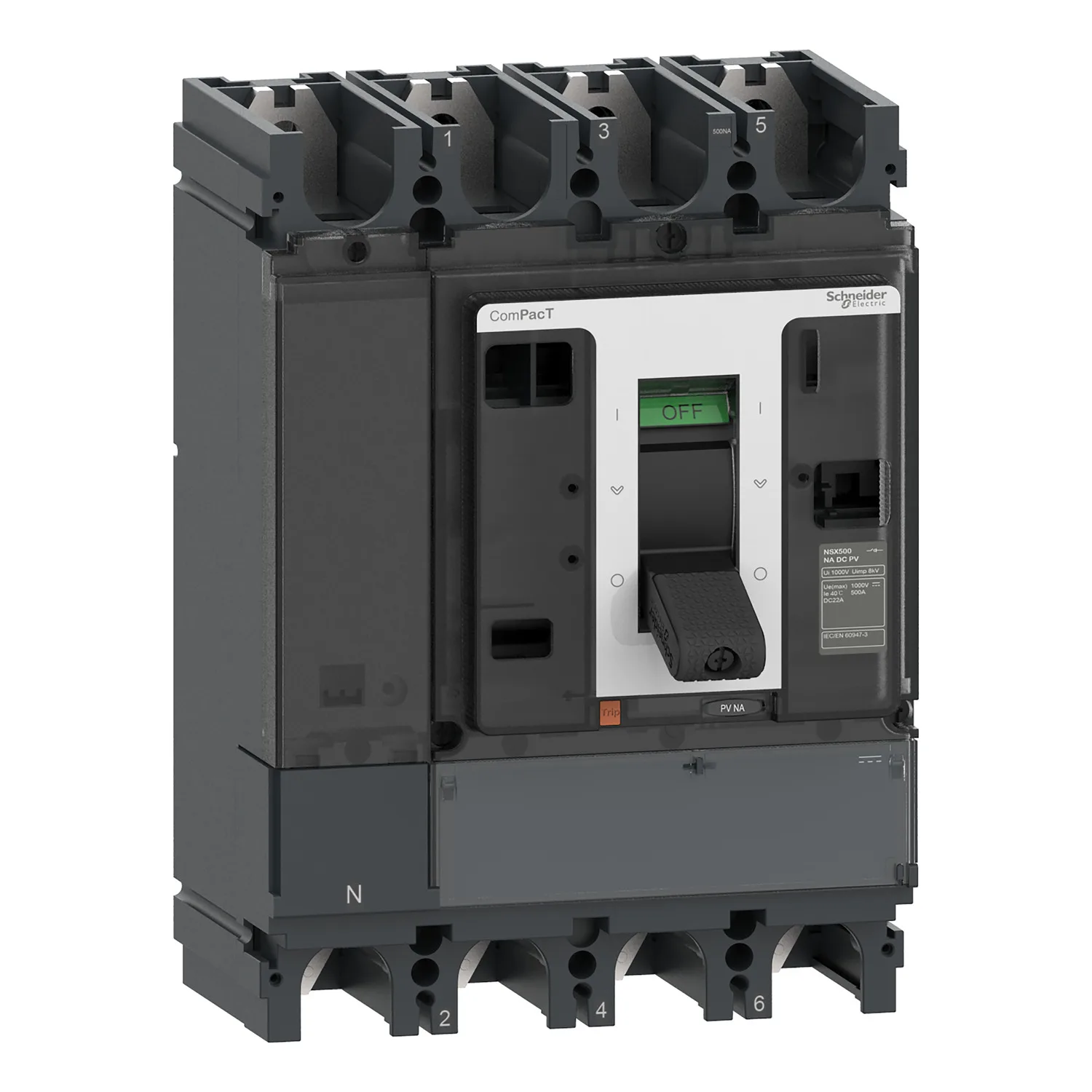

C634500D1S - NSX 500 DC PV 500A
Schneider C634500D1S, NSX 500 DC PV 500A. Kategori: Aksesuarlar. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:C634500D1S
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:1.948,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Range
- ComPacT
- Product Name
- ComPacT NSX DC PV
- Device Short Name
- NSX500NA DC PV
- Product Or Component Type
- Yük ayırıcısı
Ürün Açıklaması
ComPacT NSX500NA DC PV, komple bir 4 kutuplu yük ayırıcısıdır. Elektrik dağıtım devrelerini kontrol etmek ve izole etmek için kullanılır. Fotovoltaik uygulamalar için optimum bir seçimdir. İşletme akımı, DC-22A kullanım kategorileri için 1000 VDC'de 500A'dır. İşletme gerilimi 1000VDC'dir. ComPacT NSX devre kesicilerle ortak olan çeşitli isteğe bağlı fonksiyonlar ve aksesuarlarla birlikte gelir. Boyutları 140mm x 161mm x 86mm (Y x G x D) kadardır. Uluslararası standartlara (IEC 60947), CCC ve EAC spesifikasyonlarına uygundur.
Başlıca Özellikler
- "Tüm ComPacT serisi için Schneider Electric yeşil imza stili"
- "Pano üreticileri için kablolama süresinde tahmini %40 azalma"
- "Yeni ergonomik ön kapak tasarımı sayesinde daha kolay kurulum deneyimi"
- "Tüm yardımcı elemanların doğru yerde olduğundan emin olun ve doğru bobin değerine sahip olduğunuzu kontrol edin"
- "Kesicinin manuel olarak daha kolay çalıştırılması için ergonomik yeni kumanda kolu"
Teknik Özellikler
| Range | ComPacT |
|---|---|
| Product Name | ComPacT NSX DC PV |
| Device Short Name | NSX500NA DC PV |
| Product Or Component Type | Yük ayırıcısı |
| Device Application | Fotovoltaik |
| Poles Description | 4P |
| [Ith] Conventional Free Air Thermal Current | 65 °C'de 400 A |
| [Ie] Rated Operational Current | DC-22A: 500 A DC 1000 V |
| [Ue] Rated Operational Voltage | 1000 V DC |
| Network Type | DC |
| Suitability For İsolation | EN/IEC 60947-3 ile uyumlu Evet |
| Utilisation Category | DC-22A |
| Breaking Capacity Code | NA |
| Contact Position İndicator | Evet |
| Visible Break | Hayır |
| Mounting Mode | Sabit |
| [Icw] Rated Short-time Withstand Current | 1 s süresince 6 kA |
| [Icm] Rated Short-circuit Making Capacity | 6 kA yalnızca yük ayırıcısı |
| Control Type | Mandıralı anahtar |
| [Ui] Rated İnsulation Voltage | 1000 V DC |
| [Uimp] Rated İmpulse Withstand Voltage | 8 kV |
| Mounting Support | Arka plaka |
| Upside Connection | Ön |
| Downside Connection | Ön |
| Connection Pitch | 45 mm |
| Mechanical Durability | 5000 çevrim |
| Electrical Durability | 1000 çevrim 1000 V DC In |
| Width (W) | 185 mm |
| Height (H) | 255 mm |
| Depth (D) | 110 mm |
| Net Weight | 8.1 kg |
| Standards | EN/IEC 60947-1; EN/IEC 60947-3 |
| IP Degree Of Protection | IEC 60529 ile uyumlu IP40 |
| IK Degree Of Protection | IEC 62262 ile uyumlu IK07 |
| Electrical Shock Protection Class | Sınıf II |
| Pollution Degree | IEC 60664-1 ile uyumlu 3 |
| Ambient Air Temperature For Operation | -25…70 °C |
| Ambient Air Temperature For Storage | -50…85 °C |
| Unit Type Of Package 1 | PCE |
| Number Of Units İn Package 1 | 1 |
| Package 1 Height | 15.000 cm |
| Package 1 Width | 20.000 cm |
| Package 1 Length | 29.000 cm |
| Package 1 Weight | 7.080 kg |
| Country Of Origin | FR |
| Warranty (in Months) | 18 |
