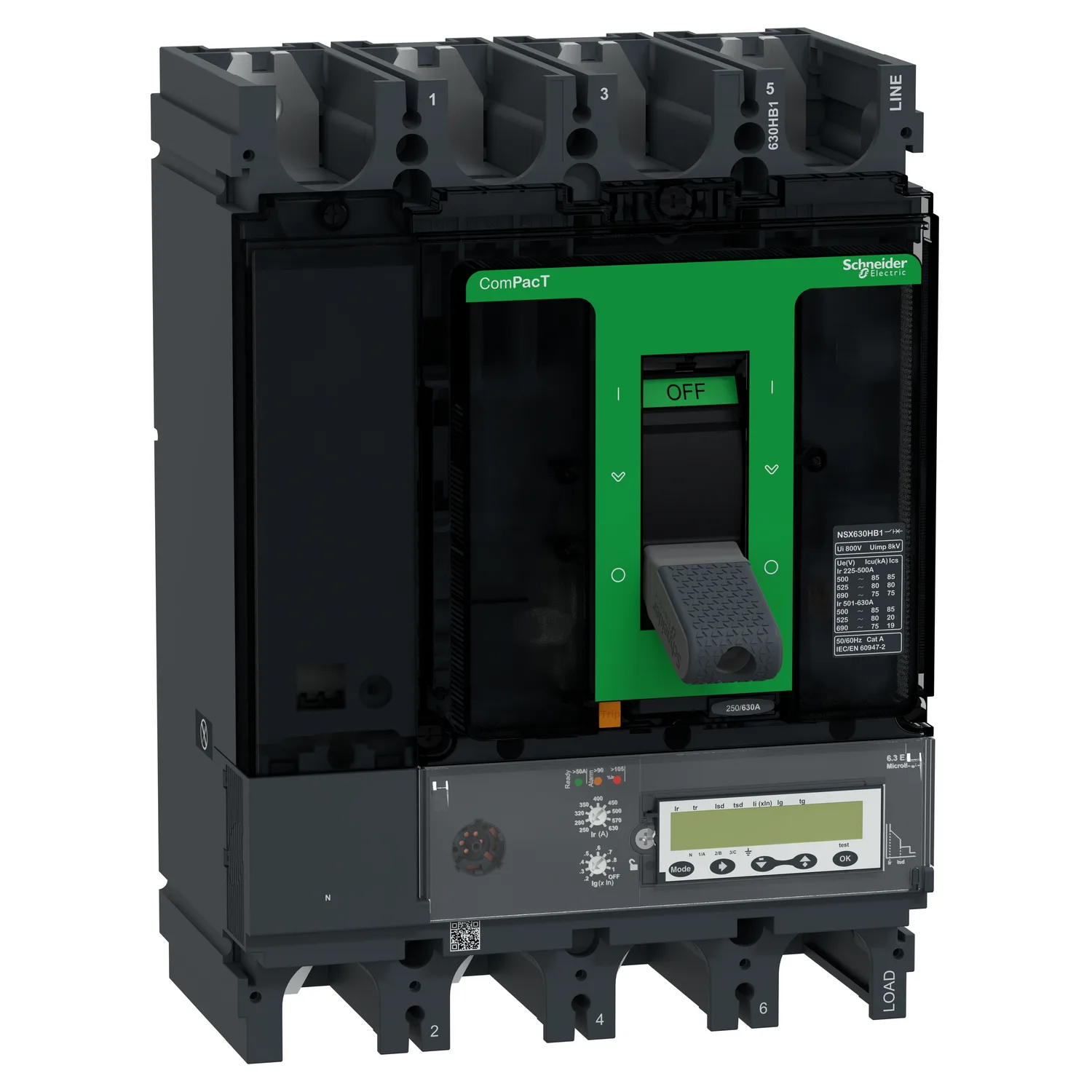

Schneider C63V46E630 - NSX630 HB1 ML6.3 75kA 690V 4P
Schneider

C63V46E630 - NSX630 HB1 ML6.3 75kA 690V 4P

Schneider C63V46E630, NSX630 HB1 ML6.3 75kA 690V 4P. Kategori: ComPact NSX, yeni nesil. Fiyat ve teslim süresi için teklif isteyin.

  • Referans Kodu:C63V46E630
  • Üretici / Marka:Schneider
  • Stok Durumu:Sipariş Üzerine / Stok Sorunuz
  • Fiyat:9.030,00 EUR (Teklif İsteyiniz)
WhatsApp ile Fiyat Teklifi Alın

Öne Çıkan Özellikler

Seri
ComPacT yeni nesil
Ürün Adı
ComPacT NSX yeni nesil
Ürün Grubu
NSX630HB1
Ürün Ya Da Bileşen Tipi
Devre kesici
← Kataloğa Geri Dön

Ürün Açıklaması

  • Kesme kapasitesi (Icu) 85kA rms / 500VAC 50/60Hz ve 75kA rms / 690VAC 50/60Hz
  • Çalışma gerilimi 690VAC 50/60Hz
  • Bu üründe 630A dereceli bir elektronik MicroLogic 6.3 E açma ünitesi ve ayarlanabilir bir toprak arıza koruması bulunur (KAPALI konumlu)
  • MicroLogic 6.3 E açma ünitesi, uzun süreli, kısa süreli ve anlık koruma sağlar
  • MicroLogic 6.3 E ince kurulum ayarı ve enerjinin gösterilmesi (enerji ölçer) için entegre gösterge ünitesine sahiptir
  • Bu 4 kutuplu versiyon (185 mm x 255 mm x 110 mm), çeşitli isteğe bağlı işlevler ve aksesuarlarla birlikte gelir
  • Uluslararası standartlar (IEC 60947), CCC, EAC ve denizcilik spesifikasyonları ile uyumludur
  • ComPacT NSX630HB1 Schneider Electric EcoStruxure Power mimarisinin bir parçasıdır.

Başlıca Özellikler

  • Tüm ComPacT serisi için Schneider Electric yeşil imza stili
  • Panel üreticileri için kablolama süresinde tahmini %40 azalma
  • Yeni ergonomik ön plaka tasarımı sayesinde daha kolay kurulumu deneyimleyin
  • Tüm yardımcıların doğru noktada olduğundan emin olun ve doğru bobin derecesine sahip olduğunuzu kontrol edin.
  • Daha kolay kesici manuel çalıştırma için ergonomik yeni geçiş

Teknik Özellikler

Ana20
SeriComPacT yeni nesil
Ürün AdıComPacT NSX yeni nesil
Ürün GrubuNSX630HB1
Ürün Ya Da Bileşen TipiDevre kesici
Cihaz UygulamasıDağıtım
Kutup Tanımı4P
Korumalı Kutup Açıklaması4d; 3D + OSN; 3d + N/2; 3d
Nötr KonumSol
[In] Nominal Akım630 A -de 40 °C
[Ue] Nominal Çalışma Voltajı690 V AC 50/60 Hz
Şebeke TipiAC
Şebeke Frekansı50/60 Hz
Yalıtıma UygunlukEvet 'e uygunEN/IEC 60947-2
Kullanım KategorisiKategori A
Kesme Kapasitesi85 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2; 80 kA Icu -de 525 V AC 50/60 Hz 'e uygunIEC 60947-2; 75 kA Icu -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2
Açma Birimi AdıMicrologic 6.3 E
Açma Birimi TeknolojisiElektronik
Açma Birimi Koruma FonksiyonlarıLSIG
Kontrol TipiGeçiş
Circuit Breaker Mounting ModeSabit
Tamamlayıcı40
[Ui] Nominal Yalıtım Voltajı800 V AC 50/60 Hz
[Uimp] Nominal Darbe Dayanım Voltajı8 kV
[Ics] Nominal Hizmet Kesme Kapasitesi85 kA -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2; 80 kA -de 525 V AC 50/60 Hz 'e uygunIEC 60947-2; 75 kA -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2
Mekanik Dayanıklılık15000 cycles
Elektrik Dayanıklılığı8000 cycles -de 440 V In/2; 4000 cycles -de 440 V In; 6000 cycles -de 690 V In/2; 2000 cycles -de 690 V In
Kutup Başına Güç Dağılımı39,7 W
Montaj DesteğiArka plaka
Montaj KonumuYatay ve dikey; Sırtında düz
Üst BağlantıÖn
Aşağı BağlantıÖn
Bağlantı Aralığı45 mm
Koruma TipiL : for aşırı yük koruma (uzun süreli); S : for kısa süreli kısa devre koruması; I : for anlık kısa devre koruması; G : for toprak hatası koruması
Açma Birimi Derecesi630 A -de 40 °C
Long-time Pick-up Adjustment Type Ir (thermal Protection)Ayarlanabilir 9 ayar
[Ir] Long-time Protection Pick-up Adjustment Range250...630 A
Long-time Protection Delay Adjustment Type TrAyarlanabilir
[tr] Uzun Süreli Gecikme Ayari15…400 s -de 1,5 x Ir; 0,5…16 s -de 6 x Ir; 0,35…11 s -de 7,2 x Ir
Nötr Koruma Ayarı0,5 x Ir (3d + N/2); 1 x Ir (4d); 1,6 x Ir (3D + OSN); Korumasız (3d)
Termik BellekAçmadan önce ve sonra 20 dakika
Short-time Protection Pick-up Adjustment Type IsdAyarlanabilir
[Isd] Short-time Protection Pick-up Adjustment Range1.5...10 x Ir
Short-time Protection Delay Adjustment Type TsdAyarlanabilir 5 ayar
[tsd] Kısa Süreli Gecikme Ayarı Aralığı0…0,4 s I²t=off; 0,1…0,4 s I²t=on
Instantaneous Protection Pick-up Adjustment Type IiAyarlanabilir
[Ii] İnstantaneous Protection Pick-up Adjustment Range1,5...11 x In
Ground-fault Protection Pick-up Adjustment Type IgAyarlanabilir 9 ayar
[Ig] Toprak Hatası Açma Ayar Aralığı0,4...1 x In için In = 40 A; 0,2...1 x In için In > 40 A; Ig enable on/off
Ground-fault Protection Time Delay Adjustment Type TgAyarlanabilir 5 ayar
[tg] Topraklama Hatası Gecikme Ayar Aralığı0…0,4 s I²t=off; 0,1…0,4 s I²t=on
Toprak Kaçağı KorumasıYok
Alan Seçimli Kilitleme ZSIIle
Slotların Sayısı6 slot(lar)
Yerel SinyallemeFlashing LED (yeşil) for çalıştırmak için hazır; LED % 105 Ir (kırmızı) for aşırı yük; LED % 90 Ir (turuncu) for aşırı yük
Ekran TipiLCD ekran
Ölçüm TürüEnerji ölçer
Veri İletişimiOrtalama akım ve güç; Anlık ve ortalama değerler; Güç kalitesi; Enerji ölçümü; Bakım göstergeleri; Maksimetreler/minimetreler; Saat damgalı geçmiş bilgileri ve olay tabloları; Koruma ve alarm ayarları
Width (W)185 mm
Height (H)255 mm
Depth (D)110 mm
Ürün Ağırlığı8,13 kg
Ortam10
StandartlarEN/IEC 60947-2
Aşırı Gerilim KategorisiIII
Elektrik Çarpmasına Karşı Koruma SınıfıSınıf II üzerinde ön yüz
Kirletme Derecesi3 'e uygunIEC 60664-1
IP Koruma DerecesiIP40 conforming to IEC 60529
IK Koruma DerecesiIK07 conforming to IEC 62262
Nominal Çalışma Ortam Sıcaklığı-25…70 °C
Depolama Ortam Koşulları-40…85 °C
Bağıl Nem0…95 %
Çalışma Yüksekliği0...2000 m değer kaybı olmadan; 2000 m...5000 m değer kaybı ile
Paketleme üniteleri6
Unit Type Of Package 1PCE
Paketteki Birim Sayısı1
Package 1 Height15,2 cm
Package 1 Width20,3 cm
Package 1 Length29,2 cm
Paket Ağırlığı (Lbs)7,651 kg
Sözleşme garantisi1
Garanti (ay Olarak)18
