Schneider

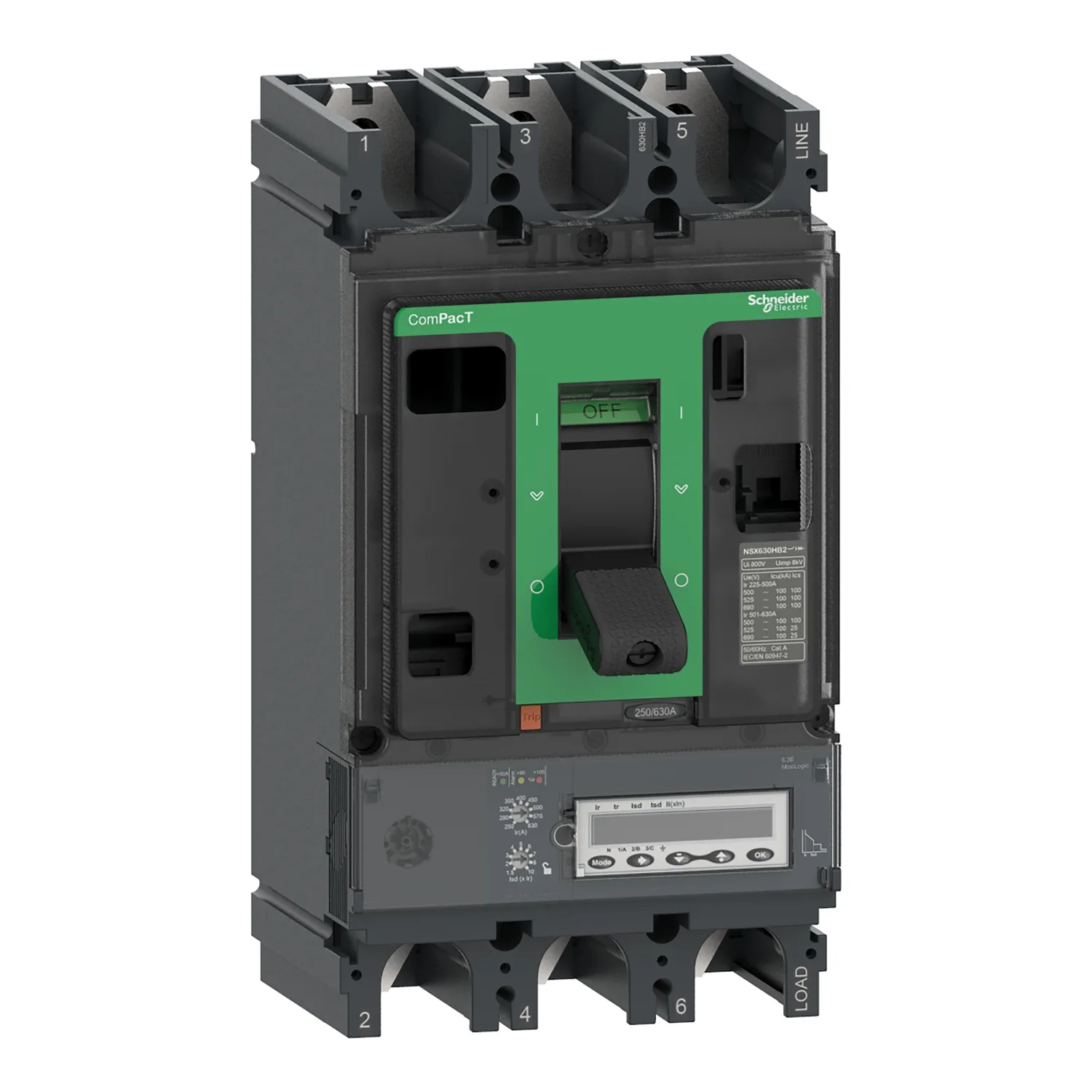

C63W35E630 - NSX630 HB2 ML5.3 100kA 690V 3P
Schneider C63W35E630, NSX630 HB2 ML5.3 100kA 690V 3P. Kategori: ComPact NSX, yeni nesil. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:C63W35E630
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:7.247,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- ComPacT yeni nesil
- Ürün Adı
- ComPacT NSX yeni nesil
- Ürün Grubu
- NSX630HB2
- Ürün Ya Da Bileşen Tipi
- Devre kesici
Ürün Açıklaması
- Kesme kapasitesi (Icu) 85kA rms / 500VAC 50/60Hz ve 100kA rms / 690VAC 50/60Hz
- Çalışma gerilimi 690VAC 50/60Hz
- Bu ürün, 630A dereceli bir elektronik MicroLogic 5.3 E açma ünitesi içerir
- MicroLogic 5.3 E açma ünitesi, uzun süreli, kısa süreli ve anlık koruma sağlar
- MicroLogic 5.3 E ince kurulum ayarı ve enerjinin gösterilmesi (enerji ölçer) için entegre gösterge ünitesine sahiptir
- Bu 3 kutuplu versiyon (140 mm x 255 mm x 110 mm), çeşitli isteğe bağlı işlevler ve aksesuarlarla birlikte gelir
- Uluslararası standartlar (IEC 60947), CCC, EAC ve denizcilik spesifikasyonları ile uyumludur
- ComPacT NSX630HB2 Schneider Electric EcoStruxure Power mimarisinin bir parçasıdır.
Başlıca Özellikler
- Tüm ComPacT serisi için Schneider Electric yeşil imza stili
- Panel üreticileri için kablolama süresinde tahmini %40 azalma
- Yeni ergonomik ön plaka tasarımı sayesinde daha kolay kurulumu deneyimleyin
- Tüm yardımcıların doğru noktada olduğundan emin olun ve doğru bobin derecesine sahip olduğunuzu kontrol edin.
- Daha kolay kesici manuel çalıştırma için ergonomik yeni geçiş
Teknik Özellikler
Ana19
| Seri | ComPacT yeni nesil |
|---|---|
| Ürün Adı | ComPacT NSX yeni nesil |
| Ürün Grubu | NSX630HB2 |
| Ürün Ya Da Bileşen Tipi | Devre kesici |
| Cihaz Uygulaması | Dağıtım |
| Kutup Tanımı | 3P |
| Korumalı Kutup Açıklaması | 3d |
| [In] Nominal Akım | 630 A -de 40 °C |
| [Ue] Nominal Çalışma Voltajı | 690 V AC 50/60 Hz |
| Şebeke Tipi | AC |
| Şebeke Frekansı | 50/60 Hz |
| Yalıtıma Uygunluk | Evet 'e uygunEN/IEC 60947-2 |
| Kullanım Kategorisi | Kategori A |
| Kesme Kapasitesi | 100 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2; 100 kA Icu -de 525 V AC 50/60 Hz 'e uygunIEC 60947-2; 100 kA Icu -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| Açma Birimi Adı | Micrologic 5.3 E |
| Açma Birimi Teknolojisi | Elektronik |
| Açma Birimi Koruma Fonksiyonları | LSI |
| Kontrol Tipi | Geçiş |
| Circuit Breaker Mounting Mode | Sabit |
Tamamlayıcı35
| [Ui] Nominal Yalıtım Voltajı | 800 V AC 50/60 Hz |
|---|---|
| [Uimp] Nominal Darbe Dayanım Voltajı | 8 kV |
| [Ics] Nominal Hizmet Kesme Kapasitesi | 100 kA -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2; 100 kA -de 525 V AC 50/60 Hz 'e uygunIEC 60947-2; 100 kA -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| Mekanik Dayanıklılık | 15000 cycles |
| Elektrik Dayanıklılığı | 8000 cycles -de 440 V In/2; 4000 cycles -de 440 V In; 6000 cycles -de 690 V In/2; 2000 cycles -de 690 V In |
| Kutup Başına Güç Dağılımı | 39,7 W |
| Montaj Desteği | Arka plaka |
| Montaj Konumu | Yatay ve dikey; Sırtında düz |
| Üst Bağlantı | Ön |
| Aşağı Bağlantı | Ön |
| Bağlantı Aralığı | 45 mm |
| Koruma Tipi | L : for aşırı yük koruma (uzun süreli); S : for kısa süreli kısa devre koruması; I : for anlık kısa devre koruması |
| Açma Birimi Derecesi | 630 A -de 40 °C |
| Long-time Pick-up Adjustment Type Ir (thermal Protection) | Ayarlanabilir 9 ayar |
| [Ir] Long-time Protection Pick-up Adjustment Range | 250...630 A |
| Long-time Protection Delay Adjustment Type Tr | Ayarlanabilir |
| [tr] Uzun Süreli Gecikme Ayari | 15…400 s -de 1,5 x Ir; 0,5…16 s -de 6 x Ir; 0,35…11 s -de 7,2 x Ir |
| Termik Bellek | Açmadan önce ve sonra 20 dakika |
| Short-time Protection Pick-up Adjustment Type Isd | Ayarlanabilir 9 ayar |
| [Isd] Short-time Protection Pick-up Adjustment Range | 1.5...10 x Ir |
| Short-time Protection Delay Adjustment Type Tsd | Ayarlanabilir 5 ayar |
| [tsd] Kısa Süreli Gecikme Ayarı Aralığı | 0…0,4 s I²t=off; 0,1…0,4 s I²t=on |
| Instantaneous Protection Pick-up Adjustment Type Ii | Ayarlanabilir |
| [Ii] İnstantaneous Protection Pick-up Adjustment Range | 1,5...11 x In |
| Toprak Kaçağı Koruması | Yok |
| Alan Seçimli Kilitleme ZSI | Ile |
| Slotların Sayısı | 6 slot(lar) |
| Yerel Sinyalleme | Flashing LED (yeşil) for çalıştırmak için hazır; LED % 105 Ir (kırmızı) for aşırı yük; LED % 90 Ir (turuncu) for aşırı yük |
| Ekran Tipi | LCD ekran |
| Ölçüm Türü | Enerji ölçer |
| Veri İletişimi | Enerji ölçümü; Koruma ve alarm ayarları; Saat damgalı geçmiş bilgileri ve olay tabloları; Anlık ve ortalama değerler; Güç kalitesi; Bakım göstergeleri; Ortalama akım ve güç; Maksimetreler/minimetreler |
| Width (W) | 140 mm |
| Height (H) | 255 mm |
| Depth (D) | 110 mm |
| Ürün Ağırlığı | 6,2 kg |
Ortam10
| Standartlar | EN/IEC 60947-2 |
|---|---|
| Aşırı Gerilim Kategorisi | III |
| Elektrik Çarpmasına Karşı Koruma Sınıfı | Sınıf II üzerinde ön yüz |
| Kirletme Derecesi | 3 'e uygunIEC 60664-1 |
| IP Koruma Derecesi | IP40 conforming to IEC 60529 |
| IK Koruma Derecesi | IK07 conforming to IEC 62262 |
| Nominal Çalışma Ortam Sıcaklığı | -25…70 °C |
| Depolama Ortam Koşulları | -40…85 °C |
| Bağıl Nem | 0…95 % |
| Çalışma Yüksekliği | 0...2000 m değer kaybı olmadan; 2000 m...5000 m değer kaybı ile |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 15,200 cm |
| Package 1 Width | 15,200 cm |
| Package 1 Length | 29,200 cm |
| Paket Ağırlığı (Lbs) | 5,520 kg |
| Unit Type Of Package 2 | S04 |
| Number Of Units İn Package 2 | 3 |
| Package 2 Height | 30 cm |
| Package 2 Width | 40 cm |
| Package 2 Length | 60 cm |
| Package 2 Weight | 17,210 kg |
| Unit Type Of Package 3 | P12 |
| Number Of Units İn Package 3 | 12 |
| Package 3 Height | 45,000 cm |
| Package 3 Width | 80,000 cm |
| Package 3 Length | 120,000 cm |
| Package 3 Weight | 80,840 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
