Schneider

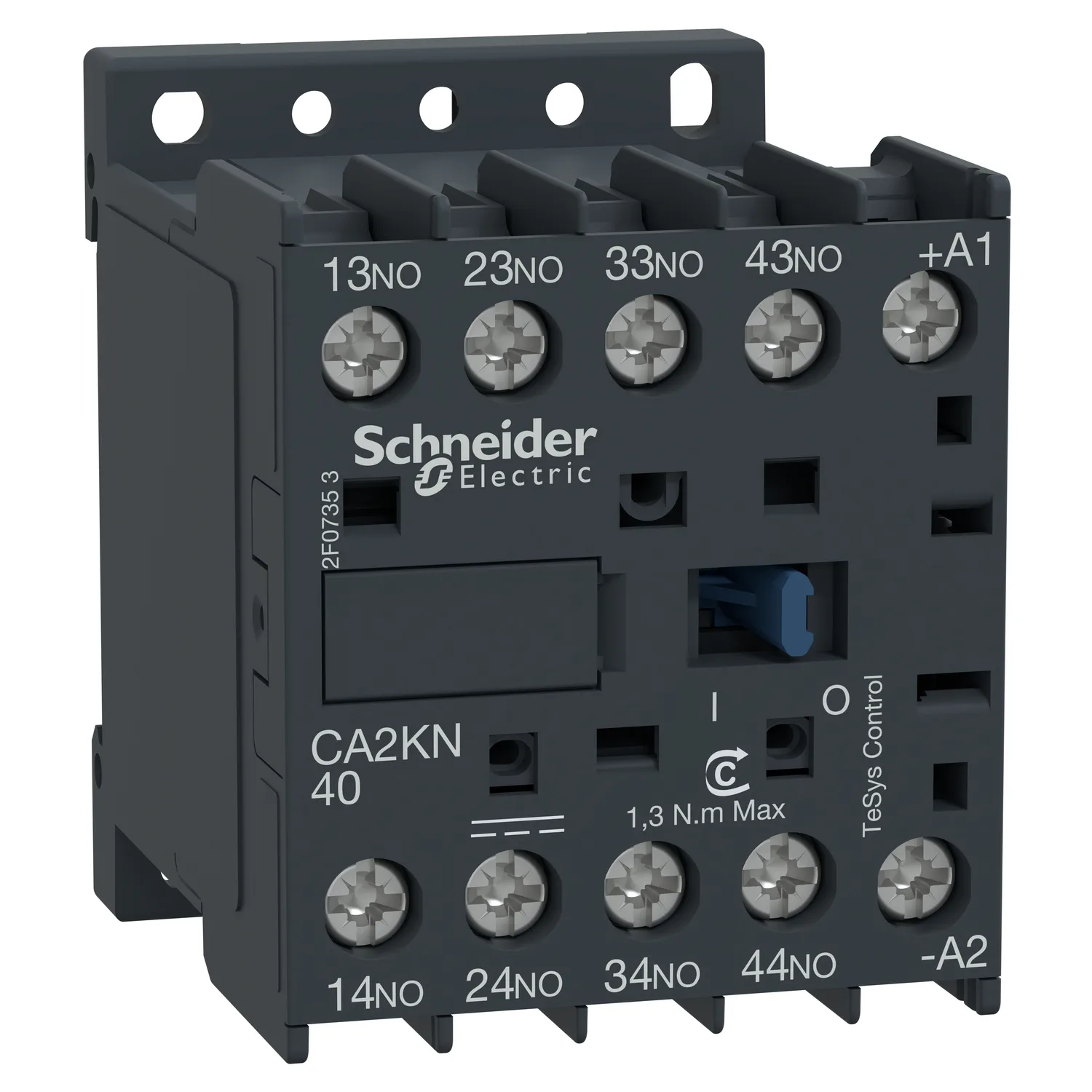

CA2KN40M7 - Kontaktör: 4 kutuplu; NA x4; 220VAC; 10A; TeSys D; vidalı terminaller
Schneider CA2KN40M7, Kontaktör: 4 kutuplu; NA x4; 220VAC; 10A; TeSys D; vidalı terminaller. Kategori: TeSys K, D, SK (yardımcı kontaktörler). Stokta.
- Referans Kodu:CA2KN40M7
- Üretici / Marka:Schneider
- Stok Durumu:Stokta (22 Adet) ✅
- Fiyat:28,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- TeSys
- Ürün Adı
- TeSys CAK
- Ürün Ya Da Bileşen Tipi
- Kontrol rölesi
- Ürün Grubu
- CA2K
Ürün Açıklaması
- 180 devir/dk'ya kadar yüksek çalışma hızları ve -25/+50°C ortam sıcaklığı için yüksek güvenilirlik ve dayanıklılık sağlar
- 35 mm DIN rayına takmak veya vidayla sabitlemek için kompakt (45 mm genişlik)
- Multi standart sertifikalı (IEC, UL, CSA, CCC, EAC), Green Premium ürünüdür (RoHS/REACh).
Başlıca Özellikler
- Çeşitli uygulamaların ihtiyaçlarını karşılamak için tasarlanmıştır
- Müşteri kabin alanından tasarruf etmek için optimize edilmiş boyut
- Farklı müşteri kullanımlarını karşılamak için geniş aksesuar yelpazesi
- Çok standartlı vidalarla kurulumu ve çalıştırması daha kolay
- Ürünün ortam performansı
Teknik Özellikler
Ana10
| Seri | TeSys |
|---|---|
| Ürün Adı | TeSys CAK |
| Ürün Ya Da Bileşen Tipi | Kontrol rölesi |
| Ürün Grubu | CA2K |
| Kontaktör Uygulaması | Kontrol devresi |
| Kullanım Kategorisi | AC-15; DC-13 |
| Kutup Kontak Düzenleme | 4 NA |
| [Ue] Nominal Çalışma Voltajı | <= 690 V <= 400 Hz |
| Kontrol Devresi Tipi | AC -de 50/60 Hz |
| Kontrol Devresi Gerilimi | 220...230 V AC 50/60 Hz |
Tamamlayıcı23
| [Ith] Klasik Açık Hava Termik Akımı | 10 A (at 50 °C) |
|---|---|
| Irms Nominal Kapama Kapasitesi | 110 A 'e uygunIEC 60947 |
| İlgili Sigorta Değeri | 10 A gG conforming to IEC 60947; 10 A gG conforming to VDE 0660 |
| [Ui] Nominal Yalıtım Voltajı | 690 V 'e uygunIEC 60947; 750 V 'e uygunVDE 0110 grup C; 690 V 'e uygunBS 5424; 600 V 'e uygunCSA C22.2 No 14 |
| Montaj Desteği | Plaka; Ray |
| Bağlantılar - Terminaller | Vida kelepçesi terminalleri 1 kablo(lar) 1,5…4 mm²katı; Vida kelepçesi terminalleri 2 kablo(lar) 1,5…4 mm²katı; Vida kelepçesi terminalleri 1 kablo(lar) 0,75…4 mm²esnek ile; Vida kelepçesi terminalleri 2 kablo(lar) 0,75…4 mm²esnek kablo uçsuz; Vida kelepçesi terminalleri 1 kablo(lar) 0,34…1,5 mm²esnek ile; Vida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm²esnek kablo uçsuz |
| Sıkma Torku | 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm; 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 6 mm; 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 |
| Kontrol Devresi Gerilim Limitleri | Düşme: 0,2...0,75 Uc (at <50 °C); Çalışma: 0,8...1,15 Uc (at <50 °C) |
| Çalışma Süresi | 10...20 msn bobinin enerjisini kesme ve NA açma; 10...20 msn bobin enerjileme ve NA kapama |
| Mekanik Dayanıklılık | 10 Mcycles |
| Maksimum Çalışma Hızı | 10000 cyc/h |
| Mikro Kırılmalara Bağışıklık | 2 ms |
| VA Cinsinden Kalkış Gücü | 30 VA (at 20 °C) |
| VA Cinsinden Tutma Güç Tüketimi | 4,5 VA (at 20 °C) |
| Isı Dağılımı | 1,3 W |
| Minimum Anahtarlama Gerilimi | 17 V |
| Minimum Anahtarlama Akımı | 5 mA |
| Çakışmama Mesafesi | 0,5 mm |
| Yalıtım Direnci | > 10 MOhm |
| Yükseklik | 58 mm |
| Genişlik | 45 mm |
| Derinlik | 57 mm |
| Ürün Ağırlığı | 0,18 kg |
Ortam9
| Standartlar | EN/IEC 60947-5-1; GB/T 14048,5; UL 60947-5-1; CSA C22.2 No 60947-5-1; JIS C8201-5-1 |
|---|---|
| Ürün Sertifikaları | CB Şeması; CCC; UL; CSA; EAC; CE; UKCA |
| IP Koruma Derecesi | IP2X |
| Koruyucu Bakım | TC 'e uygunIEC 60068 |
| Nominal Çalışma Ortam Sıcaklığı | -25…50 °C |
| Depolama Ortam Koşulları | -50…80 °C |
| Çalışma Yüksekliği | 2000 m olmadan |
| Alev Geciktirici | V1 'e uygunUL 94; Gereksinim 2 'e uygunNF F 16-101; Gereksinim 2 'e uygunNF F 16-102 |
| Mekanik Dayanıklılık | Titreşimler kontaktör açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6; Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6; Şoklar kontaktör açık: 11 msn için 10 Gn 'e uygunIEC 60068-2-27; Şoklar kontaktör kapalı: 11 msn için 15 Gn 'e uygunIEC 60068-2-27 |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 6,500 cm |
| Package 1 Width | 6,200 cm |
| Package 1 Length | 4,800 cm |
| Paket Ağırlığı (Lbs) | 177,000 g |
| Unit Type Of Package 2 | S02 |
| Number Of Units İn Package 2 | 50 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 9,344 kg |
| Unit Type Of Package 3 | P06 |
| Number Of Units İn Package 3 | 400 |
| Package 3 Height | 45,000 cm |
| Package 3 Width | 60,000 cm |
| Package 3 Length | 80,000 cm |
| Package 3 Weight | 83,340 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
