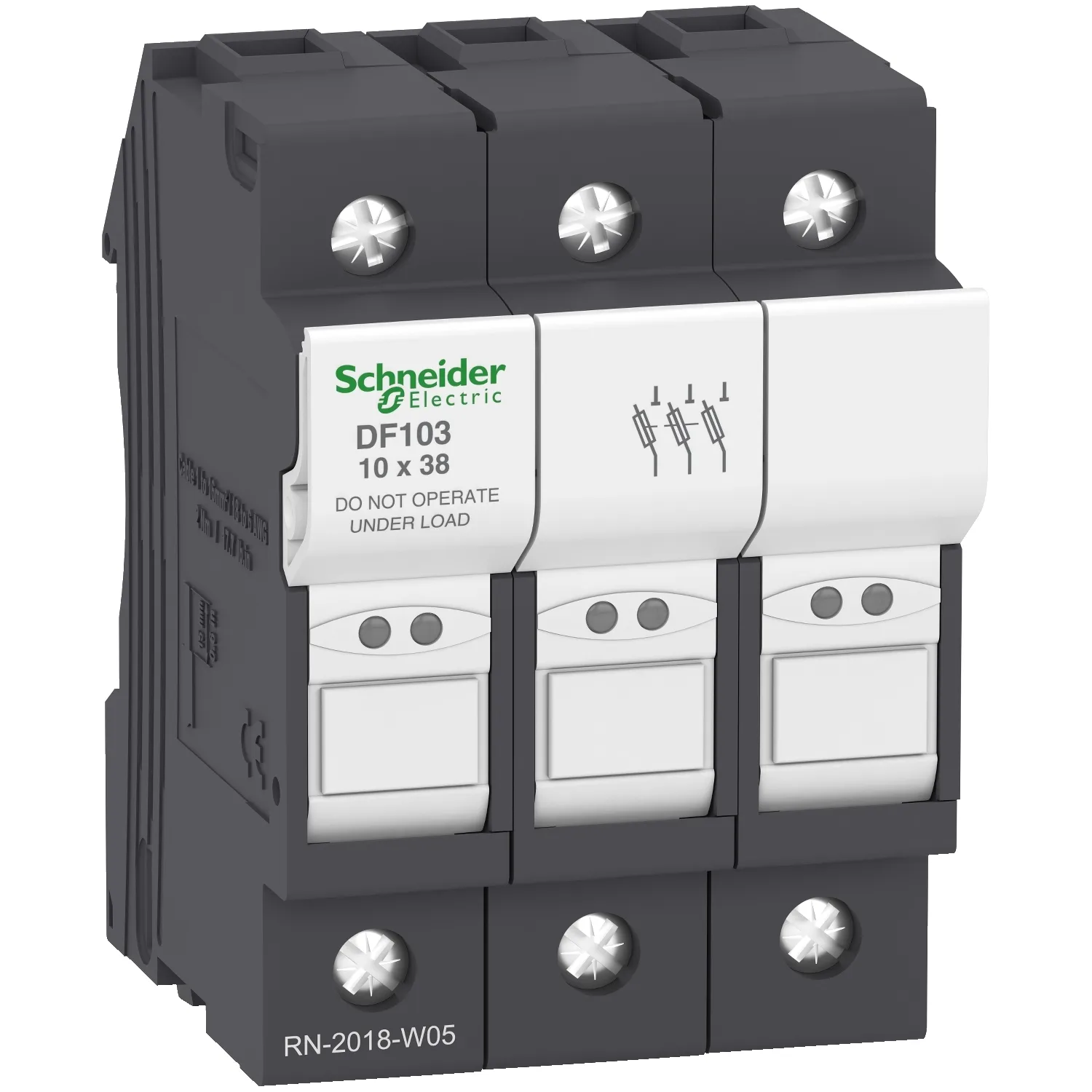

DF103 - TeSys DF Sigorta Yuvası 3P 32A 10x38mm
Schneider DF103, TeSys DF Sigorta Yuvası 3P 32A 10x38mm. Kategori: TeSys DF, LS1/GK1. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:DF103
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:28,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- TeSys
- Ürün Adı
- TeSys DF
- Ürün Ya Da Bileşen Tipi
- Sigorta taşıyıcı
- Ürün Grubu
- DF10
Ürün Açıklaması
- Kompakt (52,5 mm genişlik), modüler panellerde kullanılabilir, 35 mm DIN rayına klipsleme, vidalı kelepçe terminallerle bağlantı sağlar, aksesuar olmadan asma kilitlenebilir
- Sigorta bağlantıları (10x38mm aM, gG tipi) ve eklenti yardımcıları (sigorta taşıyıcı montaj kitleri, klipsli işaretleyiciler) mevcuttur (ayrı olarak sipariş edilmelidir)
- 4 birim gruplar halinde satılmaktadır
- Multi standart sertifikalı (IEC, UL onaylı, CSA, CCC, EAC, Marine), Green Premium ürünüdür (RoHS/REACh).
Başlıca Özellikler
- 32A'e kadar 10x38mm sigorta bağlantıları ve 400V'ta 120kA'e kadar kısa devre akımı ile kullanım için
- Kolay DIN rayına montaj için çift konumlu kilitleme sistemi
- Tesisatınızın zarar görmesini önleyin
- Ekipman ve personel için riski azaltın
- Üretim çalışma süresini iyileştirin
Teknik Özellikler
Ana18
| Seri | TeSys |
|---|---|
| Ürün Adı | TeSys DF |
| Ürün Ya Da Bileşen Tipi | Sigorta taşıyıcı |
| Ürün Grubu | DF10 |
| Ürün Uyumluluğu | DF2CA fuse cartridge; DF2CN fuse cartridge |
| Kutup Tanımı | 3P |
| Sigorta Boyutu | 10 x 38 mm |
| Sigorta Tipi | 0…32 A, GG; 0…32 A, AM |
| Kontrol Tipi | Geçiş kilitlenebilir |
| Kullanım Kategorisi | AC-20B 'e uygunIEC 60947-3; DC-20B 'e uygunIEC 60947-3 |
| [Ue] Nominal Çalışma Voltajı | 690 V AC; 690 V DC |
| [Ie] Nominal Çalışma Akımı | 32 A -de 400 V AC |
| [Ith] Klasik Açık Hava Termik Akımı | 32 A -de <20 °C |
| [Ui] Nominal Yalıtım Voltajı | 690 V AC |
| [Uimp] Nominal Darbe Dayanım Voltajı | 6 kV |
| Aşırı Gerilim Kategorisi | III |
| Kısa Devre Dayanımı | 120 kA 400 V 'e uygunIEC 60947-3; 120 kA 500 V 'e uygunIEC 60947-3 |
| W Cinsinden Güç Dağılımı | 3 W maximum power dissipation by fuse |
Tamamlayıcı11
| Standartlar | EN/IEC 60947-3; EN/IEC 60269-2; UL 4248-1; CSA C22.2 No 4248-1; EN 45545-2: R22 HL2 |
|---|---|
| Ürün Sertifikaları | IEC; UL tarafından kabul görmüş; CSA; CCC; EAC; DNV-GL |
| Montaj Desteği | 35 mm simetrik DIN rayı |
| Montaj Konumu | Dikey (tolerans: +/- 23°) |
| Bağlantılar - Terminaller | Vida kelepçesi terminalleri 1 kablo(lar) 1…16 mm²sert; Vida kelepçesi terminalleri 2 kablo(lar) 1…6 mm²sert; Vida kelepçesi terminalleri 1 kablo(lar) 1…16 mm²esnek with or without; Vida kelepçesi terminalleri 2 kablo(lar) 1…6 mm²esnek with or without |
| Sıkma Torku | 2,2 N.m - tornavidayla PZ2; 2,2 N.m - tornavidayla düz Ø 5,5 mm |
| Yükseklik | 79,5 mm |
| Genişlik | 52,5 mm |
| Derinlik | 61 mm |
| Ürün Ağırlığı | 0,126 kg |
| Set Başına Miktar | 4'lü set |
Ortam7
| Depolama İçin Ortam Hava Sıcaklığı | -40…70 °C |
|---|---|
| Çalışma İçin Ortam Hava Sıcaklığı | -40…70 °C with derating above 20°C |
| Çalışma Yüksekliği | 0...2000 m |
| IP Koruma Derecesi | IP20 |
| Kirletme Derecesi | 3 |
| Yangına Dayanıklılık | 960 °C 'e uygunIEC 60695-2-1 |
| Uyumluluk Kodu | DF10 |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 6,200 cm |
| Package 1 Width | 5,300 cm |
| Package 1 Length | 8,000 cm |
| Paket Ağırlığı (Lbs) | 133,000 g |
| Unit Type Of Package 2 | BB1 |
| Number Of Units İn Package 2 | 4 |
| Package 2 Height | 6,700 cm |
| Package 2 Width | 8,600 cm |
| Package 2 Length | 22,200 cm |
| Package 2 Weight | 564,000 g |
| Unit Type Of Package 3 | S03 |
| Number Of Units İn Package 3 | 64 |
| Package 3 Height | 30,000 cm |
| Package 3 Width | 30,000 cm |
| Package 3 Length | 40,000 cm |
| Package 3 Weight | 9,558 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
