DF141 - TeSys DF Sigorta Yuvası 1P 50A 14x51mm
Schneider DF141, TeSys DF Sigorta Yuvası 1P 50A 14x51mm. Kategori: TeSys DF, LS1/GK1. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:DF141
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:26,30 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- TeSys
- Ürün Adı
- TeSys DF
- Ürün Ya Da Bileşen Tipi
- Sigorta taşıyıcı
- Ürün Grubu
- DF14
Ürün Açıklaması
- Kompakt (26.5 mm genişlik), modüler panellerde kullanılabilir, 35 mm DIN rayına klipsleme, vidalı terminallerle bağlantı sağlar
- Sigorta bağlantıları (14x51mm aM, gG tipi) ve eklenti yardımcıları (sigorta taşıyıcı montaj kitleri, klipsli işaretleyiciler) mevcuttur (ayrı olarak sipariş edilmelidir)
- 6 birim gruplar halinde satılmaktadır
- Multi standart sertifikalı (IEC, UL onaylı, CSA, EAC), Green Premium ürünüdür (RoHS/REACh).
Başlıca Özellikler
- 400V'ta 50A'e kadar 14x51mm sigortalı bağlantılar ve 120kA'e kadar kısa devre akımı ile kullanım için
- Kolay DIN rayına montaj için çift konumlu kilitleme sistemi
- Tesisatınızın zarar görmesini önleyin
- Ekipman ve personel için riski azaltın
- Üretim çalışma süresini iyileştirin
Teknik Özellikler
Ana16
| Seri | TeSys |
|---|---|
| Ürün Adı | TeSys DF |
| Ürün Ya Da Bileşen Tipi | Sigorta taşıyıcı |
| Ürün Grubu | DF14 |
| Ürün Uyumluluğu | DF2EA fuse cartridge; DF2EN fuse cartridge |
| Kutup Tanımı | 1P |
| Sigorta Boyutu | 14 x 51 mm |
| Sigorta Tipi | 0…50 A, GG; 0…50 A, AM |
| Kontrol Tipi | Geçiş |
| [Ue] Nominal Çalışma Voltajı | 690 V AC; 690 V DC |
| [Ie] Nominal Çalışma Akımı | 50 A |
| [Ui] Nominal Yalıtım Voltajı | 690 V AC |
| [Uimp] Nominal Darbe Dayanım Voltajı | 8 kV |
| [Ipk] Nominal Tepe Dayanım Akımı | 15 kA tüplü bağlantılarla 'e uygunIEC 60269-1 |
| Kısa Devre Dayanımı | 120 kA 400 V 'e uygunIEC 60947-3; 120 kA 500 V 'e uygunIEC 60947-3; 80 kA 690 V 'e uygunIEC 60947-3 |
| W Cinsinden Güç Dağılımı | 5 W maximum power dissipation by fuse |
Tamamlayıcı11
| Standartlar | EN/IEC 60947-3; EN/IEC 60269-2; UL 4248-1; CSA C22.2 No 4248-1 |
|---|---|
| Ürün Sertifikaları | IEC; UL tarafından kabul görmüş; CSA; EAC |
| Montaj Desteği | 35 mm simetrik DIN rayı |
| Montaj Konumu | Dikey (tolerans: +/- 23°) |
| Bağlantılar - Terminaller | Vida kelepçesi terminalleri 1 kablo(lar) 2,5…25 mm²sert; Vida kelepçesi terminalleri 2 kablo(lar) 2,5…10 mm²sert; Vida kelepçesi terminalleri 1 kablo(lar) 2,5…25 mm²esnek with or without; Vida kelepçesi terminalleri 2 kablo(lar) 2,5…10 mm²esnek with or without |
| Sıkma Torku | 3,5 N.m |

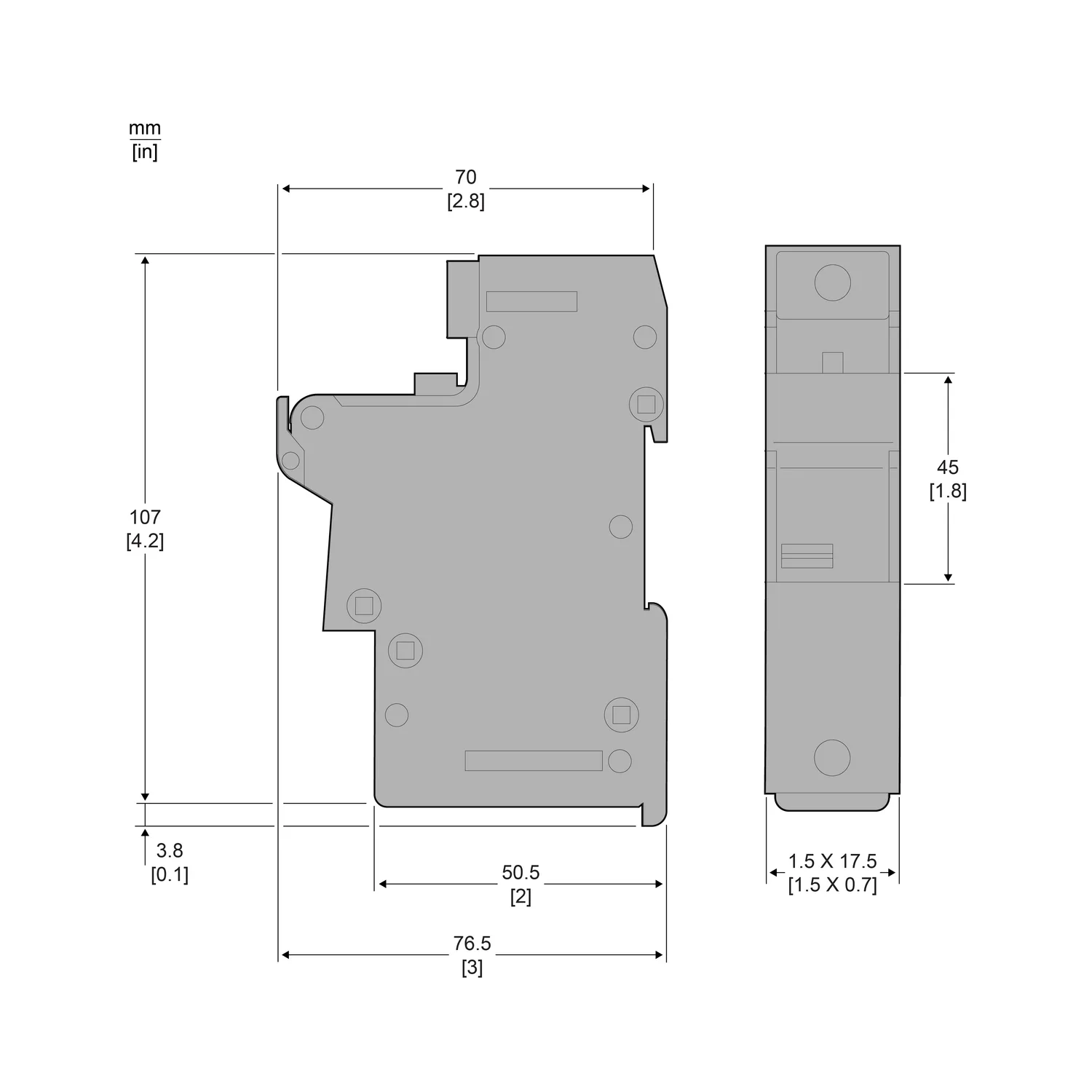

| Yükseklik | 110,8 mm |
| Genişlik | 26,5 mm |
| Derinlik | 76,5 mm |
| Ürün Ağırlığı | 0,140 kg |
| Set Başına Miktar | 6'lı set |
Ortam6
| Depolama İçin Ortam Hava Sıcaklığı | -40…80 °C |
|---|---|
| Çalışma İçin Ortam Hava Sıcaklığı | -20…60 °C with derating above 20°C |
| IP Koruma Derecesi | IP20 conforming to IEC 60529 |
| Koruyucu Bakım | TH |
| Yangına Dayanıklılık | 960 °C 'e uygunIEC 60695-2-1 |
| Uyumluluk Kodu | DF14 |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 11,100 cm |
| Package 1 Width | 2,650 cm |
| Package 1 Length | 7,700 cm |
| Paket Ağırlığı (Lbs) | 117,000 g |
| Unit Type Of Package 2 | BB1 |
| Number Of Units İn Package 2 | 6 |
| Package 2 Height | 16,400 cm |
| Package 2 Width | 11,300 cm |
| Package 2 Length | 7,900 cm |
| Package 2 Weight | 817,000 g |
| Unit Type Of Package 3 | S03 |
| Number Of Units İn Package 3 | 72 |
| Package 3 Height | 30,000 cm |
| Package 3 Width | 30,000 cm |
| Package 3 Length | 40,000 cm |
| Package 3 Weight | 10,289 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
