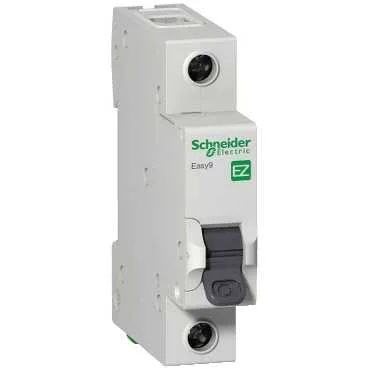

Schneider
EZ9F23120
Schneider EZ9F23120. Kategori: Alçak Gerilim Ürünleri. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:EZ9F23120
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:4,80 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Cihaz Uygulaması
- Dağıtım
- Seri
- Easy9
- Ürün Ya Da Bileşen Tipi
- Minyatür devre kesici
- Cihaz Kısa Adı
- Easy9 MCB
Ürün Açıklaması
Schneider Easy9 MCB, 1P 20A nominal akım ve termal manyetik açma teknolojisi ile donatılmıştır. Alçak gerilim sistemleri için ÜÇ-EL Elektrik'e danışabilirsiniz.
Teknik Özellikler
| Cihaz Uygulaması | Dağıtım |
|---|---|
| Seri | Easy9 |
| Ürün Ya Da Bileşen Tipi | Minyatür devre kesici |
| Cihaz Kısa Adı | Easy9 MCB |
| Kutup Açıklaması | 1P |
| Korumalı Kutupların Sayısı | 1 |
| [In] Nominal Akım | 20 A |
| Ağ Tipi | AC |
| Açma Birimi Teknolojisi | Termal manyetik |
| Eğim Kodu | B |
| Kesme Kapasitesi | 3000 A Icnuyumluluk standardı IEC 60898-1 - 230 V AC 50/60 Hz, 5000 A Icnuyumluluk standardı IEC 60898-1 - 127 V AC 50/60 Hz |
| Yalıtıma Uygunluk | Evetuyumluluk standardı IEC 60898-1 |
| Ağ Frekansı | 50/60 Hz |
| [Ue] Nominal Çalışma Voltajı | 230 V AC 50/60 Hz |
| Manyetik Açma Limiti | 3...5 x In |
| [Ics] Nominal Hizmet Kesme Kapasitesi | 3 kA 100 % x Icu uyumluluk standardı IEC 60898-1 - 230 V AC 50/60 Hz |
| [Ui] Nominal Yalıtım Voltajı | 500 V AC 50/60 Hzuyumluluk standardı IEC 60898-1 |
| [Uimp] Nominal Darbe Dayanım Voltajı | 4 kV'a uyarIEC 60898-1 |
| Kontak Konum Göstergesi | Evet |
| Kontrol Tipi | Geçiş |
| Yerel Sinyalleme | Olmadan |
| Montaj Modu | Takılabilir |
| Montaj Desteği | DIN rayı |
| 9 Mm Vida Adımı | 2 |
| Yükseklik | 81 mm |
| Genişlik | 18 mm |
| Derinlik | 66.5 mm |
| Renk | Gri RAL 7035 |
| Mekanik Dayanıklılık | 10000 cycles |
| Elektrik Dayanıklılığı | 4000 cycles |
| Bağlantılar - Terminaller | Tünel tipi terminal, üst veya alt sert kablo(lar) 1...25 mm² maks, Tünel tipi terminal, üst veya alt esnek kablo(lar) 1...16 mm² maks |
| Sıkma Torku | 2 N.m üst veya alt |
| Standartlar | IEC 60898-1 |
| Ürün Sertifikaları | CE |
| IP Koruma Derecesi | IP20uyumluluk standardı IEC 60529 |
| Kirletme Derecesi | 2 |
| Tropik İklim | 2 |
| Bağıl Nem | 95 % ( -25...60 °C ) |
| Çalışma İçin Ortam Hava Sıcaklığı | -25...60 °C |
| Depolama İçin Ortam Hava Sıcaklığı | -40...85 °C |
| Sürdürülebilir Teklif Durumu | Green Premium ürünü |
| ROHS | Compliant - since 1242 - Schneider Electric declaration of conformity |
| REACH | Referans eşiğin üzerinde SVHC içermez |
| Ürünün Çevresel Profili | Mevcut |
| Ürün Kullanım Ömrü Sonu Talimatları | Özel geri dönüşüm işlemlerine gerek yoktur |
