Schneider

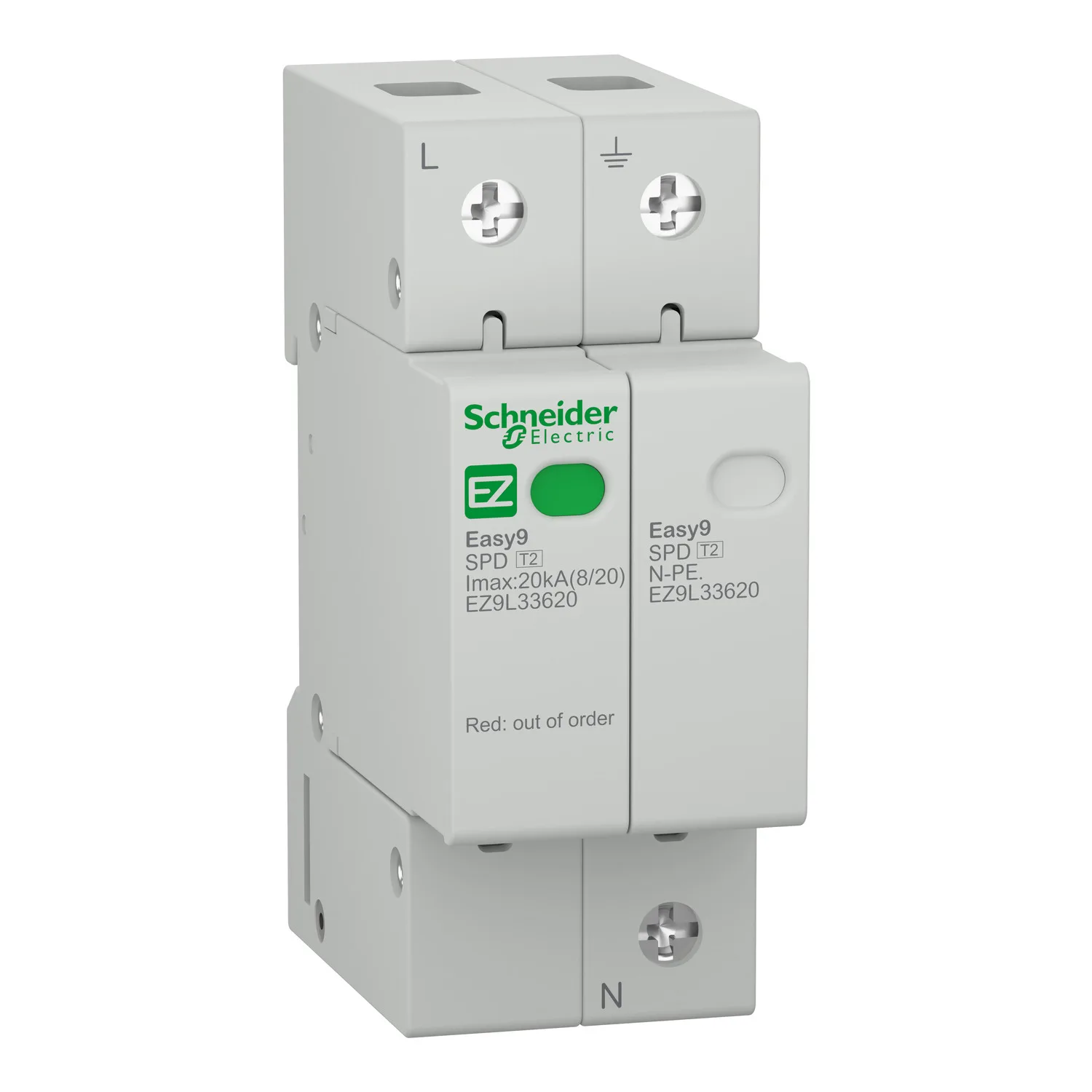

EZ9L33620 - Aşırı gerilim koruyucu; Tip 2; Kutuplar: 1+N; DIN ray montajı için; IP20
Schneider EZ9L33620, Aşırı gerilim koruyucu; Tip 2; Kutuplar: 1+N; DIN ray montajı için; IP20. Kategori: Parafudr / Easy9. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:EZ9L33620
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:83,60 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Easy9
- Ürün Ya Da Bileşen Tipi
- Kesinti durdurucu
- Ürün Grubu
- Easy9 SPD
- Poles
- 1P + N
Ürün Açıklaması
- 25A ve C eğri açmalı devre kesici ile ilişkilendirilebilir
- Uc maksimum sürekli çalışma gerilimi 275VAC
- In nominal deşarj akımı 10kA
- Up maksimum voltaj koruma seviyesi 1.3kV Modüler kurulum için DIN rayı üzerine monte edilebilir
- Genişlik 9mm seviyede 4
- IEC 60529 Standardına göre, modüler kutu içinde koruma derecesi IP40
- Çalışma sıcaklığı -5°C ila 60°C
- Depolama sıcaklığı -5°C ila 70°C
- Bu ürün IEC 61643-11 Standardına uygundur.
Başlıca Özellikler
- Kurulum Kolaylığı DIN Rayı Montajı
- Orta riskli seviye için 20 kA tavsiye edilir
- Topraklama sistemi TT veya TN-S'dir
- Sertifikalı, IEC 61 643-11 tip 2 ile uyumlu
Teknik Özellikler
Ana8
| Ürün Serisi | Easy9 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Kesinti durdurucu |
| Ürün Grubu | Easy9 SPD |
| Poles | 1P + N |
| Uzaktan Sinyalleme | Olmadan |
| Kesinti Durdurucu Tipi | Elektrikli dağıtım ağı |
| Topraklama Sistemi | TT; TN-S |
| Bağlantı Kesici Cihaz Tipi | Ilgili devre kesici -de 230 V |
Tamamlayıcı17
| Kesinti Durdurucu Sınıf Tipi | Tip 2 |
|---|---|
| Kesinti Durdurucu Teknolojisi | MOV + GDT |
| Nominal Deşarj Akımı | Ortak mod: 10 kA (N/PE); Ortak mod: 10 kA (L/N) |
| Maksimum Deşarj Akımı | Diferansiyel mod: 20 kA L/N; Diferansiyel mod: 20 kA N/PE |
| [Uc] Maksimum Sürekli Çalışma Gerilimi | Diferansiyel mod: 275 V L/N; Diferansiyel mod: 275 V N/PE |
| Giriş Akımı | Diferansiyel mod 1,3 kV tip 2 L/N |
| Yerel Sinyalleme | Yeşil ve kırmızı bayrak |
| Montaj Tipi | Takılabilir |
| Montaj Desteği | DIN rayı |
| 9 Mm Vida Adımı | 4 |
| Yükseklik | 90 mm |
| Genişlik | 36 mm |
| Derinlik | 66,2 mm |
| Renk | Gri (RAL 7035) |
| Yanıt Süresi | <= 25 ns |
| Bağlantılar - Terminaller | Tünel tipi terminal (aşağı doğru) 5…35 mm² katı veya esnek |
| Sıkma Torku | 3,5 N.m |
Ortam7
| Standartlar | IEC 61643-11 |
|---|---|
| Ürün Sertifikaları | GOST; EAC |
| IP Koruma Derecesi | IP20 terminalde: |
| Bağıl Nem | 5…90 % |
| Çalışma Yüksekliği | 2000 m |
| Nominal Çalışma Ortam Sıcaklığı | -5…60 °C |
| Depolama Ortam Koşulları | -5…70 °C |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 4,300 cm |
| Package 1 Width | 7,000 cm |
| Package 1 Length | 10,000 cm |
| Paket Ağırlığı (Lbs) | 213,000 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 57 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 12,807 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
