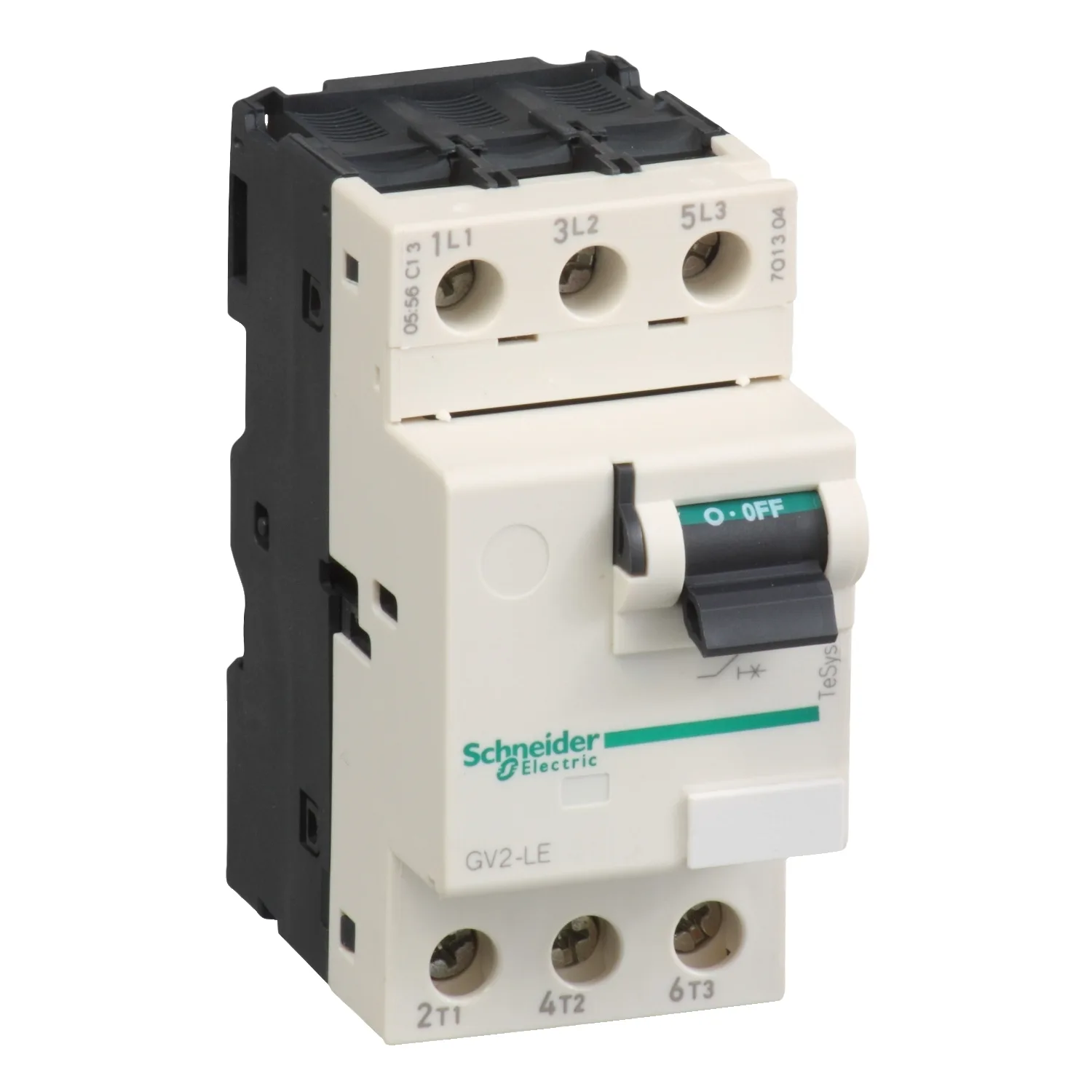

Schneider GV2LE32 - Motor koruma şalteri, TeSys GV2, 3P, 32 A, manyetik, basmalı kontrol, vidalı klemens bağlantısı
Schneider

Motor koruma şalteri, TeSys GV2, 3P, 32 A, manyetik, basmalı kontrol, vidalı klemens bağlantısı

Schneider GV2LE32, Motor koruma şalteri, TeSys GV2, 3P, 32 A, manyetik, basmalı kontrol, vidalı klemens bağlantısı. Kategori: TeSys Deca Motor Koruma Şalteri – Çerçeve 2. Stokta.

  • Referans Kodu:GV2LE32
  • Üretici / Marka:Schneider
  • Stok Durumu:Stokta (5 Adet) ✅
  • Fiyat:148,70 EUR (Teklif İsteyiniz)
WhatsApp ile Fiyat Teklifi Alın

Öne Çıkan Özellikler

Seri
TeSys Deca
Ürün Adı
TeSys GV2
Ürün Ya Da Bileşen Tipi
Motor devre kesicisi
Ürün Grubu
GV2LE
← Kataloğa Geri Dön

Ürün Açıklaması

  • Vidalı kelepçe terminalleri ile bağlantı sağlar
  • 100 000 döngü AC-3 garantili geçiş ile başlat-durdur kontrolü sağlar
  • Motor korumasını tamamlamak için termik aşırı yük rölesi LRD32 ile birlikte kullanılmalıdır (ayrıca sipariş edilmelidir)
  • Multi standart sertifikalı (IEC, CCC, EAC, Marine), Green Premium uyumlu (RoHS/REACh).

Başlıca Özellikler

  • Tüm makinelerin yeni modern görünümü ve hissi
  • Geniş GV yelpazesi: Manyetik, termal manyetik, farklı boyutlar (GV2,GV3,GV4)
  • Çok standartlı vidalarla kurulumu ve çalıştırması daha kolay
  • EverLink terminalleri ile güvenli ve uzun ömürlü güç bağlantısı
  • Teknik belgeler için dijital müşteri deneyimi

Teknik Özellikler

Ana6
SeriTeSys Deca
Ürün AdıTeSys GV2
Ürün Ya Da Bileşen TipiMotor devre kesicisi
Ürün GrubuGV2LE
Cihaz UygulamasıMotor koruması
Açma Birimi TeknolojisiManyetik
Tamamlayıcı28
Kutup Tanımı3P
Şebeke TipiAC
Kullanım KategorisiKategori A 'e uygunIEC 60947-2; AC-3 'e uygunIEC 60947-4-1; AC-3e 'e uygunIEC 60947-4-1
Ağ Frekansı50/60 Hz 'e uygunIEC 60947-2
Motor Gücü KW15 kW -de 400/415 V AC 50/60 Hz; 18,5 kW -de 500 V AC 50/60 Hz; 22 kW -de 690 V AC 50/60 Hz
Kesme Kapasitesi50 kA Icu -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2; 10 kA Icu -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2; 6 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2; 4 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2; 3 kA Icu -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2
[Ics] Nominal Hizmet Kısa Devre Kesme Kapasitesi100 % -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2; 50 % -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2; 50 % -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2; 75 % -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2; 75 % -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2
Kontrol TipiGeçiş
[In] Nominal Akım32 A
Manyetik Açma Akımı537,6 A
[Ith] Klasik Açık Hava Termik Akımı32 A 'e uygunIEC 60947-2
[Ue] Nominal Çalışma Voltajı690 V AC 50/60 Hz 'e uygunIEC 60947-2
[Ui] Nominal Yalıtım Voltajı690 V AC 50/60 Hz 'e uygunIEC 60947-2
[Uimp] Nominal Darbe Dayanım Voltajı6 kV 'e uygunIEC 60947-2
Yalıtıma UygunlukEvet 'e uygunIEC 60947-1
Kutup Başına Güç Dağılımı1,8 W
Mekanik Dayanıklılık100000 cycles
Elektrik Dayanıklılığı100000 cycles için AC-3 -de 415 V In; 100000 cycles için AC-3e -de 415 V In
Nominal GörevKesintisiz 'e uygunIEC 60947-4-1
Bağlantılar - TerminallerGüç devresi: vida kelepçesi terminali 2 cable(s) 1…6 mm² - katı; Güç devresi: vida kelepçesi terminali 2 cable(s) 1,5…6 mm² - esnek kablo uçsuz; Güç devresi: vida kelepçesi terminali 2 cable(s) 1…4 mm² - esnek ile
Sıkma Torku1,7 N.m - üzerinde vida kelepçesi terminali
Sabitleme Modu35 mm simetrik DIN rayı: klipsli; Panel: vidalı (with adaptor plate)
Montaj KonumuYatay; Dikey
Genişlik45 mm
Yükseklik89 mm
Derinlik78,5 mm
Ürün Ağırlığı0,33 kg
RenkKoyu gri
Ortam10
StandartlarEN/IEC 60947-4-1; EN/IEC 60947-2; IEC/EN 60335-2-40:Annex JJ
Ürün SertifikalarıCB Şeması; CE; UKCA; CCC; cULus; EAC; BV; RINA
IK Koruma DerecesiIK04
IP Koruma DerecesiIP20 'e uygunIEC 60529
İklimsel Dayanım'e uygunIACS E10
Depolama Ortam Koşulları-40…80 °C
Yangına Dayanıklılık960 °C 'e uygunIEC 60695-2-11
Çalışma İçin Ortam Hava Sıcaklığı-20…60 °C
Mekanik DayanıklılıkŞoklar: 11 msn için 30 Gn; Titreşimler: 5 Gn, 5...150 Hz
Çalışma Yüksekliği<= 2000 m
Paketleme üniteleri18
Unit Type Of Package 1PCE
Paketteki Birim Sayısı1
Package 1 Height8,500 cm
Package 1 Width9,300 cm
Package 1 Length4,800 cm
Paket Ağırlığı (Lbs)276,000 g
Unit Type Of Package 2S02
Number Of Units İn Package 224
Package 2 Height15,000 cm
Package 2 Width30,000 cm
Package 2 Length40,000 cm
Package 2 Weight6,863 kg
Unit Type Of Package 3P06
Number Of Units İn Package 3384
Package 3 Height75,000 cm
Package 3 Width60,000 cm
Package 3 Length80,000 cm
Package 3 Weight125,604 kg
Sözleşme garantisi1
Garanti (ay Olarak)18
