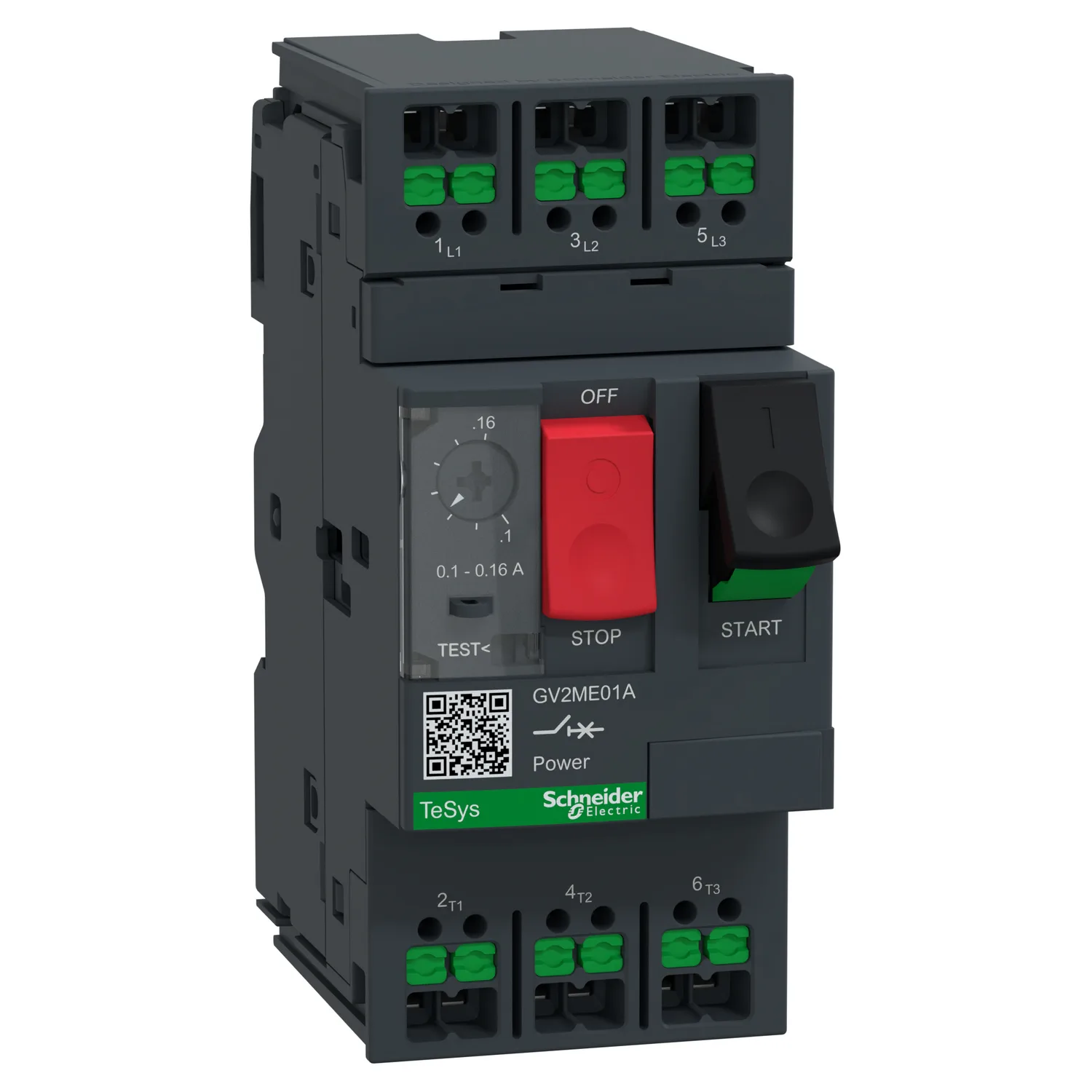

GV2ME01A - TeSys Deca GV2 Termik Many 0.16A PB Snap-in
Schneider GV2ME01A, TeSys Deca GV2 Termik Many 0.16A PB Snap-in. Kategori: TeSys Deca Motor Koruma Şalteri – Çerçeve 2. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:GV2ME01A
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:89,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- TeSys Deca
- Ürün Adı
- TeSys GV2
- Ürün Ya Da Bileşen Tipi
- Motor devre kesicisi
- Ürün Grubu
- GV2ME
Ürün Açıklaması
TeSys GV motor devre kesicisi, 3 kutuplu (3P), 0,16 A/690 V, 400 V'da 0,06 kW'tan düşük 3 fazlı motor uygulamaları için. 0,1–0,16 A termal ayar aralığına sahip termal koruma sağlar; 9xIn değerinde manyetik açma özelliğine sahiptir ve 400 V'da 100 kA'lık yüksek kesme kapasitesine sahiptir. Alet gerektirmeyen esnek kablo bağlantısı ve ömür boyu dayanıklı bağlantı için geçmeli terminallerle donatılmıştır. Düğmeyle çalıştırma-durdurma kontrolü, AC-3 şartlarında 100.000 döngü garantilidir. Çoklu standartlara uygun, çevre düzenlemelerine uygun (RoHS/REACH).
Başlıca Özellikler
- Alet gerektirmeyen esnek kablo kablolama için geçmeli terminaller
- Hızlı ve ömür boyu sağlam bağlantı
- Yüksek verimli motor koruması için AC-3/3e
- Dünya çapında kullanım için CE sertifikası
- Teknik belgeler için dijital müşteri deneyimi
Teknik Özellikler
Ana6
| Seri | TeSys Deca |
|---|---|
| Ürün Adı | TeSys GV2 |
| Ürün Ya Da Bileşen Tipi | Motor devre kesicisi |
| Ürün Grubu | GV2ME |
| Cihaz Uygulaması | Motor koruması |
| Açma Birimi Teknolojisi | Termik Manyetik |
Tamamlayıcı28
| Kutup Tanımı | 3P |
|---|---|
| Şebeke Tipi | AC |
| Kullanım Kategorisi | Kategori A 'e uygunIEC 60947-2; AC-3 'e uygunIEC 60947-4-1; AC-3e 'e uygunIEC 60947-4-1 |
| Ağ Frekansı | 50/60 Hz 'e uygunIEC 60947-2 |
| Kesme Kapasitesi | 100 kA Icu -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2; 100 kA Icu -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2; 100 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2; 100 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2; 100 kA Icu -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Ics] Nominal Hizmet Kısa Devre Kesme Kapasitesi | 100 % -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2; 100 % -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2; 100 % -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2; 100 % -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2; 100 % -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| Kontrol Tipi | Açma/kapama butonu |
| [In] Nominal Akım | 0,16 A |
| Termal Koruma Ayar Aralığı | 0,1…0,16 A 'e uygunIEC 60947-2 |
| Manyetik Açma Akımı | 1,93 A |
| [Ith] Klasik Açık Hava Termik Akımı | 0,16 A 'e uygunIEC 60947-2 |
| [Ue] Nominal Çalışma Voltajı | 690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Ui] Nominal Yalıtım Voltajı | 690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Uimp] Nominal Darbe Dayanım Voltajı | 6 kV 'e uygunIEC 60947-2 |
| Faz Arızası Hassasiyeti | Evet 'e uygunIEC 60947-4-1 |
| Yalıtıma Uygunluk | Evet 'e uygunIEC 60947-1 |
| Kutup Başına Güç Dağılımı | 2,5 W |
| Mekanik Dayanıklılık | 100000 cycles |
| Elektrik Dayanıklılığı | 100000 cycles için AC-3 -de 415 V In; 100000 cycles için AC-3e -de 415 V In |
| Nominal Görev | Kesintisiz 'e uygunIEC 60947-4-1 |
| Bağlantılar - Terminaller | Güç devresi: snap-in terminal 2 cable(s) 0,5…4 mm² - esnek kablo uçsuz; Güç devresi: snap-in terminal 2 cable(s) 0,5…2,5 mm² - esnek ile; Güç devresi: snap-in terminal 2 cable(s) (AWG 20...AWG 10) - sıkışık |
| Sabitleme Modu | 35 mm simetrik DIN rayı: klipsli; Panel: vidalı (with adaptor plate) |
| Montaj Konumu | Yatay; Dikey |
| Genişlik | 45 mm |
| Yükseklik | 101 mm |
| Derinlik | 78,5 mm |
| Ürün Ağırlığı | 258 g |
| Renk | Koyu gri |
Ortam10
| Standartlar | EN/IEC 60947-2; EN/IEC 60947-4-1; UL 60947-4-1; CSA C22.2 No 60947-4-1; IEC/EN 60335-2-40:Annex JJ; IEC/EN 60335-1:Clause 30.2 |
|---|---|
| Ürün Sertifikaları | CB Şeması; CE; UKCA; CCC; cULus; ATEX; EU-RO-MR by DNV |
| IK Koruma Derecesi | IK04 |
| IP Koruma Derecesi | IP20 'e uygunIEC 60529 (on front face) |
| İklimsel Dayanım | 'e uygunIACS E10 |
| Depolama Ortam Koşulları | -40…80 °C |
| Yangına Dayanıklılık | 960 °C 'e uygunIEC 60695-2-11 |
| Çalışma İçin Ortam Hava Sıcaklığı | -20…60 °C |
| Mekanik Dayanıklılık | Şoklar: 11 msn için 30 Gn; Titreşimler: 5 Gn, 5...150 Hz |
| Çalışma Yüksekliği | <= 2000 m |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 5,000 cm |
| Package 1 Width | 9,000 cm |
| Package 1 Length | 10,500 cm |
| Paket Ağırlığı (Lbs) | 257,000 g |
| Unit Type Of Package 2 | S02 |
| Number Of Units İn Package 2 | 20 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 5,423 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
