Schneider

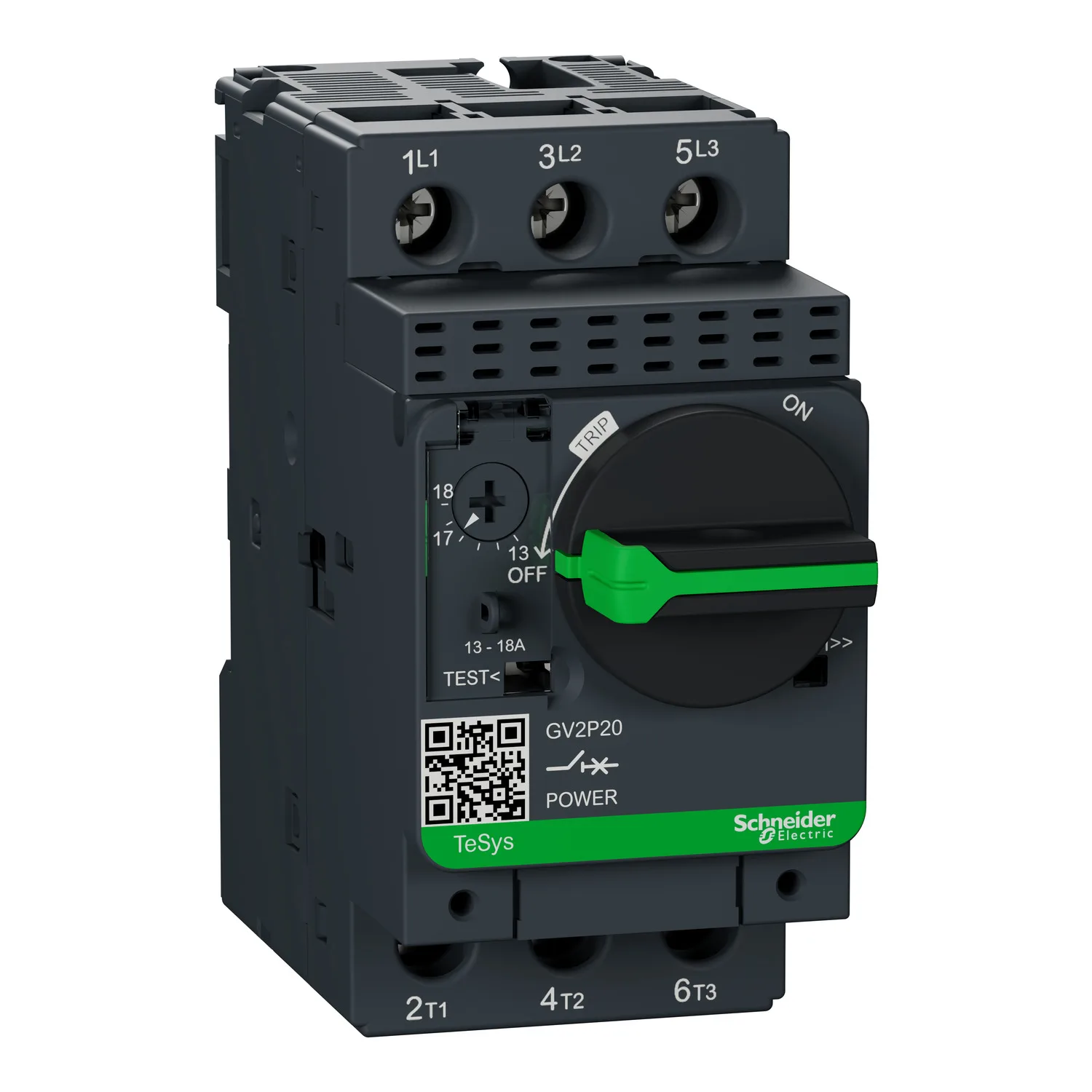

GV2P20 - Motor koruma şalteri; 7.5kW; 230÷690VAC; DIN rayına montaj için; IP20
Schneider GV2P20, Motor koruma şalteri; 7.5kW; 230÷690VAC; DIN rayına montaj için; IP20. Kategori: TeSys Deca Motor Koruma Şalteri – Çerçeve 2. Stokta.
- Referans Kodu:GV2P20
- Üretici / Marka:Schneider
- Stok Durumu:Stokta (2 Adet) ✅
- Fiyat:93,70 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- TeSys Deca
- Ürün Adı
- TeSys GV2
- Ürün Ya Da Bileşen Tipi
- Motor devre kesicisi
- Ürün Grubu
- GV2P
Ürün Açıklaması
- Vidalı kelepçe terminalleri ile bağlantı sağlar
- 100 000 döngü AC-3 garantili yönlendirici kontrol butonu ile başlat-durdur kontrolü sağlar
- Multi standart sertifikalı (IEC, UL, CSA, CCC, EAC, Marine, ATEX), Green Premium uyumlu (RoHS/REACh).
Başlıca Özellikler
- Tüm makinelerin yeni modern görünümü ve hissi
- Geniş GV yelpazesi: Manyetik, termal manyetik, farklı boyutlar (GV2,GV3,GV4)
- Çok standartlı vidalarla kurulumu ve çalıştırması daha kolay
- EverLink terminalleri ile güvenli ve uzun ömürlü güç bağlantısı
- Teknik belgeler için dijital müşteri deneyimi
Teknik Özellikler
Ana6
| Seri | TeSys Deca |
|---|---|
| Ürün Adı | TeSys GV2 |
| Ürün Ya Da Bileşen Tipi | Motor devre kesicisi |
| Ürün Grubu | GV2P |
| Cihaz Uygulaması | Motor koruması |
| Açma Birimi Teknolojisi | Termik Manyetik |
Tamamlayıcı29
| Kutup Tanımı | 3P |
|---|---|
| Şebeke Tipi | AC |
| Kullanım Kategorisi | Kategori A 'e uygunIEC 60947-2; AC-3 'e uygunIEC 60947-4-1; AC-3e 'e uygunIEC 60947-4-1 |
| Ağ Frekansı | 50/60 Hz 'e uygunIEC 60947-2 |
| Motor Gücü KW | 7,5 kW -de 400/415 V AC 50/60 Hz; 9 kW -de 500 V AC 50/60 Hz; 15 kW -de 690 V AC 50/60 Hz |
| Kesme Kapasitesi | 100 kA Icu -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2; 50 kA Icu -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2; 20 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2; 10 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2; 4 kA Icu -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Ics] Nominal Hizmet Kısa Devre Kesme Kapasitesi | 100 % -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2; 50 % -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2; 75 % -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2; 75 % -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2; 100 % -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| Kontrol Tipi | Döner kol |
| [In] Nominal Akım | 18 A |
| Termal Koruma Ayar Aralığı | 13…18 A 'e uygunIEC 60947-2 |
| Manyetik Açma Akımı | 341 A |
| [Ith] Klasik Açık Hava Termik Akımı | 18 A 'e uygunIEC 60947-2 |
| [Ue] Nominal Çalışma Voltajı | 690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Ui] Nominal Yalıtım Voltajı | 690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Uimp] Nominal Darbe Dayanım Voltajı | 6 kV 'e uygunIEC 60947-2 |
| Faz Arızası Hassasiyeti | Evet 'e uygunIEC 60947-4-1 |
| Yalıtıma Uygunluk | Evet 'e uygunIEC 60947-1 |
| Kutup Başına Güç Dağılımı | 2,5 W |
| Mekanik Dayanıklılık | 100000 cycles |
| Elektrik Dayanıklılığı | 100000 cycles için AC-3 -de 415 V In; 100000 cycles için AC-3e -de 415 V In |
| Nominal Görev | Kesintisiz 'e uygunIEC 60947-4-1 |
| Bağlantılar - Terminaller | Güç devresi: vida kelepçesi terminali 2 cable(s) 1…6 mm² - katı; Güç devresi: vida kelepçesi terminali 2 cable(s) 1,5…6 mm² - esnek kablo uçsuz; Güç devresi: vida kelepçesi terminali 2 cable(s) 1…4 mm² - esnek ile |
| Sıkma Torku | 1,7 N.m - üzerinde vida kelepçesi terminali |
| Sabitleme Modu | 35 mm simetrik DIN rayı: klipsli; Panel: vidalı (with 2 x M4 screws) |
| Montaj Konumu | Yatay; Dikey |
| Genişlik | 45 mm |
| Yükseklik | 89 mm |
| Derinlik | 97 mm |
| Renk | Koyu gri |
Ortam10
| Standartlar | EN/IEC 60947-2; EN/IEC 60947-4-1; UL 60947-4-1; CSA C22.2 No 60947-4-1; IEC/EN 60335-2-40:Annex JJ; IEC/EN 60335-1:Clause 30.2 |
|---|---|
| Ürün Sertifikaları | CB Şeması; CE; UKCA; CCC; cULus; EAC; ATEX; LROS (Lloyds register of shipping); BV; RINA; DNV-GL |
| IK Koruma Derecesi | IK04 |
| IP Koruma Derecesi | IP20 'e uygunIEC 60529 |
| İklimsel Dayanım | 'e uygunIACS E10 |
| Depolama Ortam Koşulları | -40…80 °C |
| Yangına Dayanıklılık | 960 °C 'e uygunIEC 60695-2-11 |
| Çalışma İçin Ortam Hava Sıcaklığı | -20…60 °C |
| Mekanik Dayanıklılık | Şoklar: 11 msn için 30 Gn; Titreşimler: 5 Gn, 5...150 Hz |
| Çalışma Yüksekliği | <= 2000 m |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 4,800 cm |
| Package 1 Width | 9,300 cm |
| Package 1 Length | 10,000 cm |
| Paket Ağırlığı (Lbs) | 334,000 g |
| Unit Type Of Package 2 | S02 |
| Number Of Units İn Package 2 | 20 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 6,982 kg |
| Unit Type Of Package 3 | P06 |
| Number Of Units İn Package 3 | 320 |
| Package 3 Height | 75,000 cm |
| Package 3 Width | 60,000 cm |
| Package 3 Length | 80,000 cm |
| Package 3 Weight | 118,272 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
