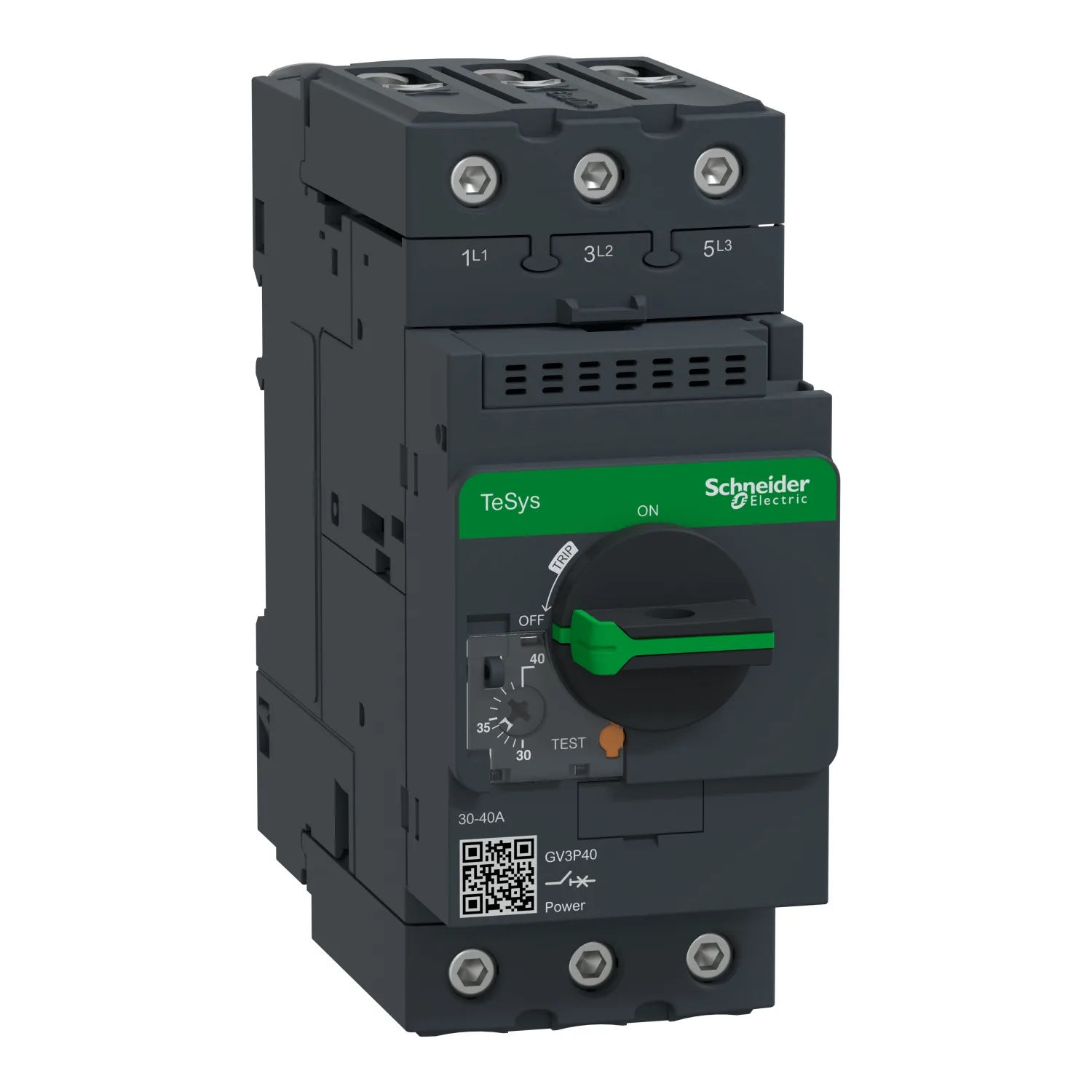

GV3P40 - TeSys GV3 Motor Devre Kesici Termik Many. 30-40A
Schneider GV3P40, TeSys GV3 Motor Devre Kesici Termik Many. 30-40A. Kategori: TeSys Deca Motor Koruma Şalteri – Çerçeve 3. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:GV3P40
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:311,37 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- TeSys Deca
- Ürün Adı
- TeSys GV3
- Ürün Ya Da Bileşen Tipi
- Motor devre kesicisi
- Ürün Grubu
- GV3P
Ürün Açıklaması
- Everlink BTR vidalı terminaller ile bağlantı sağlar
- 50 000 döngü AC-3 garantili yönlendirici buton ile başlat-durdur kontrolü sağlar
- Multi standart sertifikalı (IEC, UL, CSA, CCC, EAC, Marine, ATEX), Green Premium uyumlu (RoHS/REACh).
Başlıca Özellikler
- Tüm makinelerin yeni modern görünümü ve hissi
- Geniş GV yelpazesi: Manyetik, termal manyetik, farklı boyutlar (GV2,GV3,GV4)
- Çok standartlı vidalarla kurulumu ve çalıştırması daha kolay
- EverLink terminalleri ile güvenli ve uzun ömürlü güç bağlantısı
- Teknik belgeler için dijital müşteri deneyimi
Teknik Özellikler
Ana6
| Seri | TeSys Deca |
|---|---|
| Ürün Adı | TeSys GV3 |
| Ürün Ya Da Bileşen Tipi | Motor devre kesicisi |
| Ürün Grubu | GV3P |
| Cihaz Uygulaması | Motor koruması |
| Açma Birimi Teknolojisi | Termik Manyetik |
Tamamlayıcı29
| Kutup Tanımı | 3P |
|---|---|
| Şebeke Tipi | AC |
| Kullanım Kategorisi | Kategori A 'e uygunIEC 60947-2; AC-3 'e uygunIEC 60947-4-1 |
| Ağ Frekansı | 50/60 Hz 'e uygunIEC 60947-2 |
| Motor Gücü KW | 18,5 kW -de 400/415 V AC 50/60 Hz; 22 kW -de 500 V AC 50/60 Hz; 37 kW -de 690 V AC 50/60 Hz |
| Kesme Kapasitesi | 100 kA Icu -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2; 50 kA Icu -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2; 50 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2; 12 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2; 6 kA Icu -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Ics] Nominal Hizmet Kısa Devre Kesme Kapasitesi | 100 % -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2; 100 % -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2; 100 % -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2; 50 % -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2; 50 % -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| Kontrol Tipi | Döner kol |
| [In] Nominal Akım | 40 A |
| Termal Koruma Ayar Aralığı | 30…40 A 'e uygunIEC 60947-2 |
| Manyetik Açma Akımı | 560 A |
| [Ith] Klasik Açık Hava Termik Akımı | 40 A 'e uygunIEC 60947-2 |
| [Ue] Nominal Çalışma Voltajı | 690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Ui] Nominal Yalıtım Voltajı | 690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Uimp] Nominal Darbe Dayanım Voltajı | 6 kV 'e uygunIEC 60947-2 |
| Faz Arızası Hassasiyeti | Evet 'e uygunIEC 60947-4-1 |
| Yalıtıma Uygunluk | Evet 'e uygunIEC 60947-1 |
| Kutup Başına Güç Dağılımı | 8 W |
| Mekanik Dayanıklılık | 50000 cycles |
| Elektrik Dayanıklılığı | 50000 cycles için AC-3 -de 415 V In |
| Nominal Görev | Kesintisiz 'e uygunIEC 60947-4-1 |
| Sıkma Torku | 5 N.m - üzerinde vida kelepçesi terminali |
| Sabitleme Modu | 35 mm simetrik DIN rayı: klipsli; Panel: vidalı (with 3 x M4 screws) |
| Montaj Konumu | Yatay; Dikey |
| Genişlik | 55 mm |
| Yükseklik | 132 mm |
| Derinlik | 136 mm |
| Ürün Ağırlığı | 0,96 kg |
| Renk | Koyu gri |
Ortam10
| Standartlar | EN/IEC 60947-2; EN/IEC 60947-4-1; UL 60947-4-1; CSA C22.2 No 60947-4-1; IEC/EN 60335-1:Clause 30.2; IEC/EN 60335-2-40:Annex JJ |
|---|---|
| Ürün Sertifikaları | CB Şeması; CE; UKCA; CCC; cULus; EAC; ATEX; LROS (Lloyds register of shipping); BV; ABS; DNV-GL |
| IK Koruma Derecesi | IK09 muhafaza |
| IP Koruma Derecesi | IP20 'e uygunIEC 60529 |
| İklimsel Dayanım | 'e uygunIACS E10 |
| Depolama Ortam Koşulları | -40…80 °C |
| Yangına Dayanıklılık | 960 °C 'e uygunIEC 60695-2-11 |
| Çalışma İçin Ortam Hava Sıcaklığı | -20…60 °C |
| Mekanik Dayanıklılık | Şoklar: 11 msn için 15 Gn kontaktör açık; Şoklar: 11 msn için 30 Gn kontaktör kapalı; Titreşimler: 4 Gn, 5...300 Hz |
| Çalışma Yüksekliği | 3000 m |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 6,500 cm |
| Package 1 Width | 14,500 cm |
| Package 1 Length | 16,000 cm |
| Paket Ağırlığı (Lbs) | 978,000 g |
| Unit Type Of Package 2 | S06 |
| Number Of Units İn Package 2 | 120 |
| Package 2 Height | 75,000 cm |
| Package 2 Width | 60,000 cm |
| Package 2 Length | 80,000 cm |
| Package 2 Weight | 132,840 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
